Suportul pentru baterii 2xAA conecteaza bateriile la circuitul alimentat si include un intrerupator cu lamela metalica, tip cutit, denumit si „ghilotina”. Este potrivit pentru montaje electronice portabile si experimente didactice, permitand intreruperea alimentarii fara scoaterea bateriilor.

Specificatii tehnice:

• Format baterii: AA

• Numar locasuri: 2

• Tensiune nominala pe baterie: 1.5V

• Configuratie electrica: conexiune in serie

• Tensiune nominala la iesire: 3V DC

• Lungime fire: 13.5cm

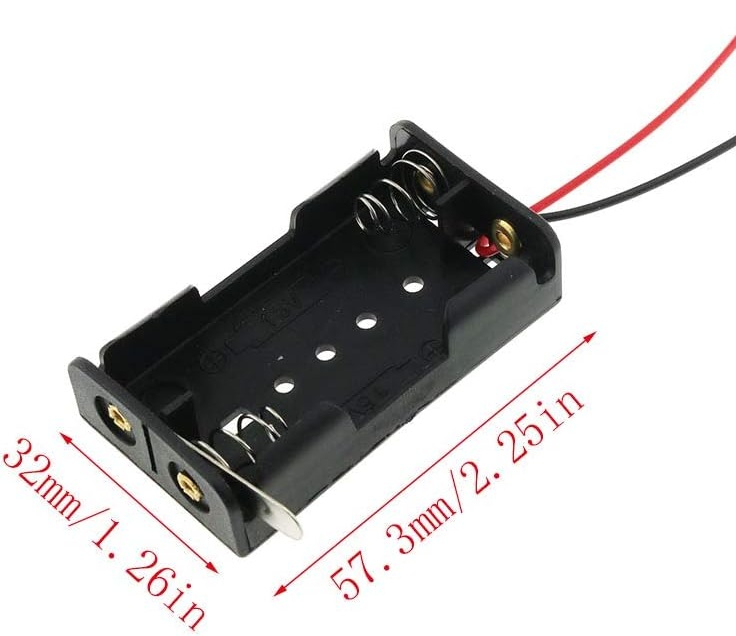

• Dimensiuni: 57x32x14mm

• Material carcasa: plastic

• Culoare: negru

Continut pachet:

• 1 suport pentru baterii cu fire de conectare si lamela de comutare

• Bateriile nu sunt incluse.

Instructiuni de montaj:

1. Cu suportul gol, se conecteaza firul rosu la borna pozitiva si firul negru la borna negativa a circuitului.

2. Se introduc bateriile respectand marcajele de polaritate din locasuri.

3. Inainte de punerea in functiune, se verifica tensiunea si polaritatea la iesire cu un multimetru.

Utilizare:

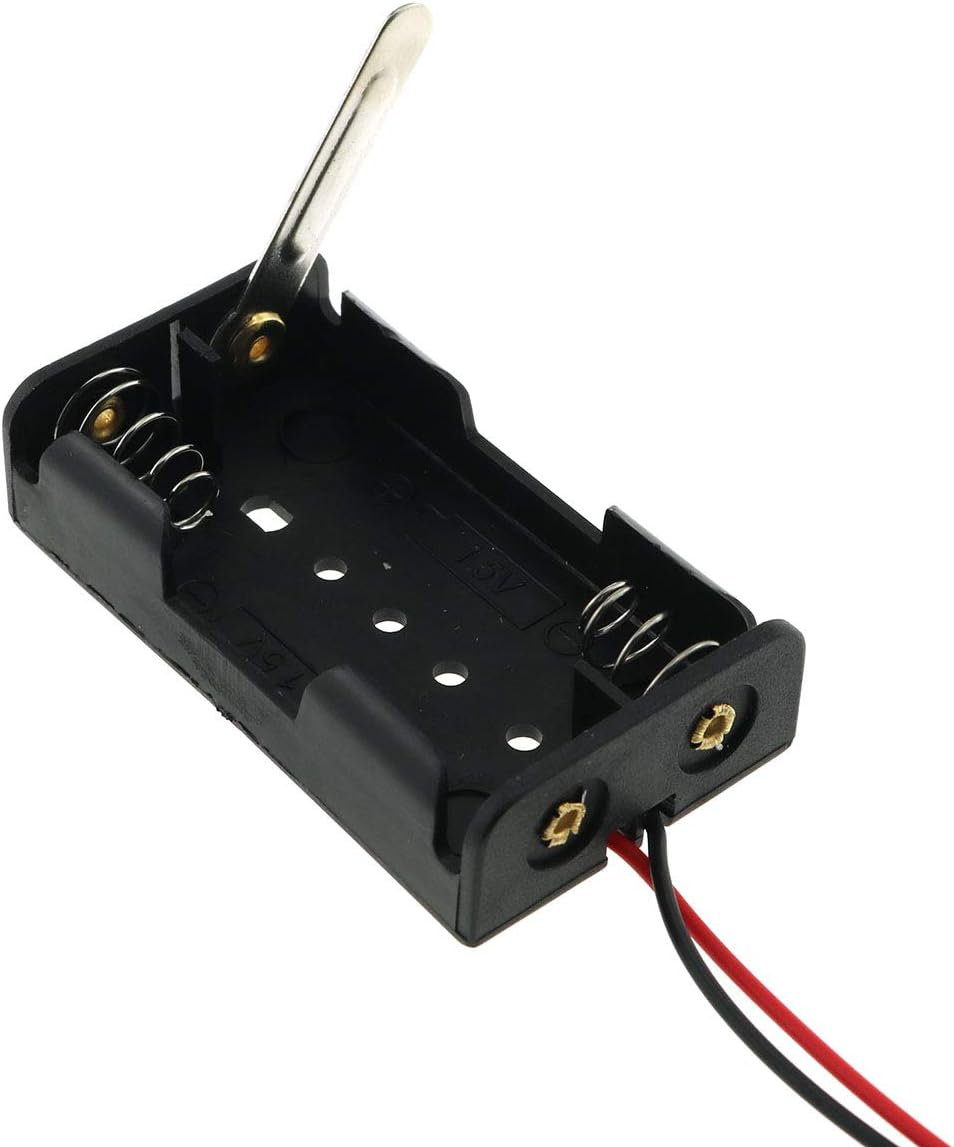

Pentru alimentare, lamela se coboara pana cand realizeaza contactul electric; pentru oprire, se ridica din contact. Lamela se actioneaza prin articulatia sa, fara indoire sau fortare.

Recomandari si precautii:

• Se evita scurtcircuitarea firelor si atingerea simultana a contactelor expuse cu obiecte metalice.

• Nu se combina baterii de tipuri diferite sau cu grade diferite de uzura.

• Tensiunea reala variaza cu starea bateriilor si consumul montajului; suportul nu stabilizeaza tensiunea.

• Se conecteaza numai circuite compatibile cu alimentarea oferita de bateriile utilizate.

• Bateriile se scot daca suportul nu este utilizat o perioada indelungata.
