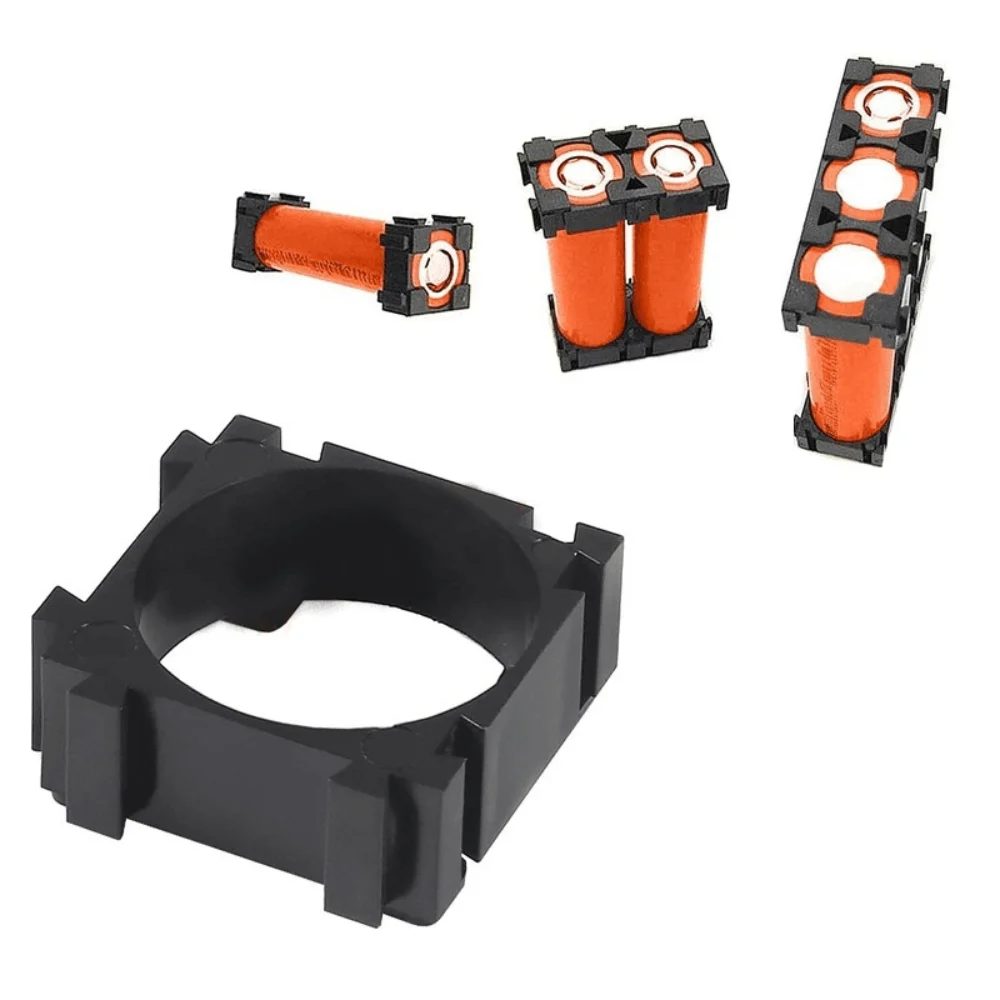

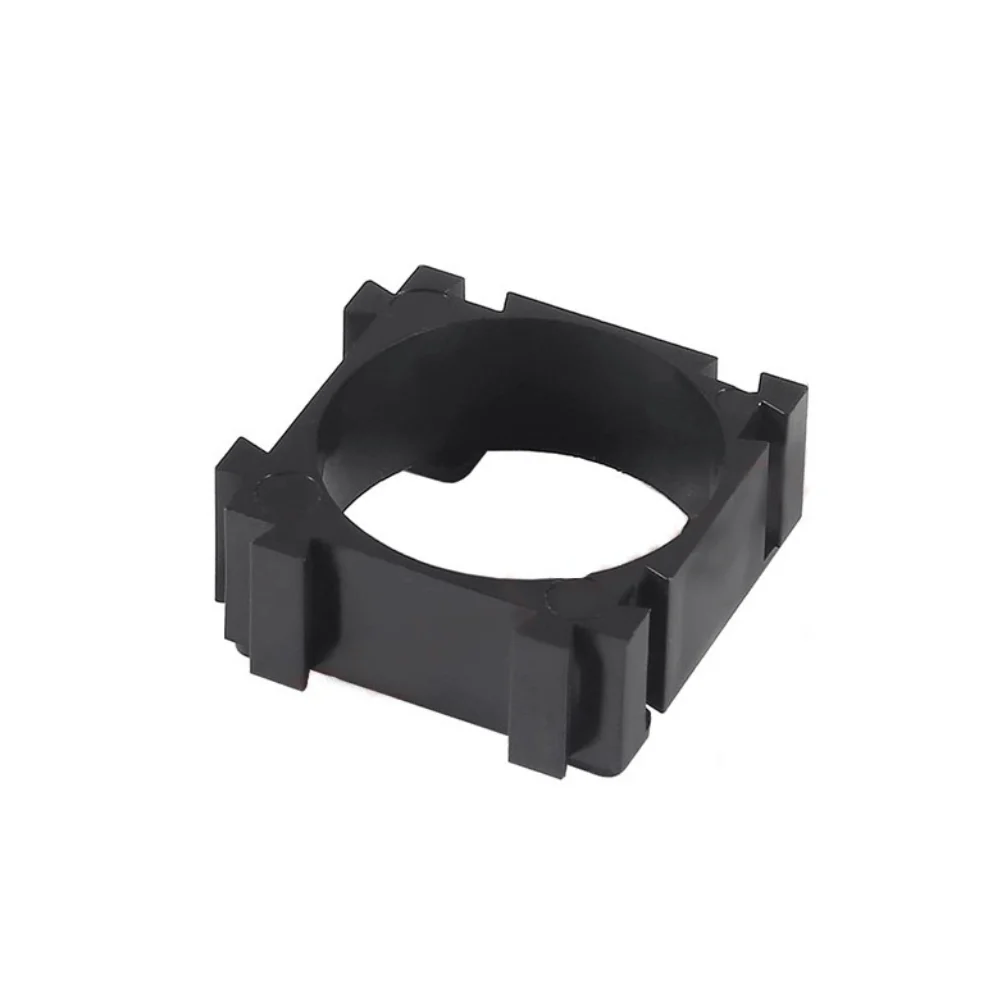

Suportul modular pentru acumulatori 18650 asigura pozitionarea mecanica a celulelor la asamblarea pachetelor de baterii. Elementele interconectabile permit realizarea unor aranjamente adaptate formei ansamblului.

Specificatii tehnice:

• Format celula: 18650

• Numar de pozitii pe suport: 1

• Dimensiuni exterioare, lungime x latime: 22x22mm

• Diametru interior: 18.5mm

• Material: PC+PP+GP, cu proprietati de intarziere a propagarii flacarii

• Culoare: negru

Continut pachet:

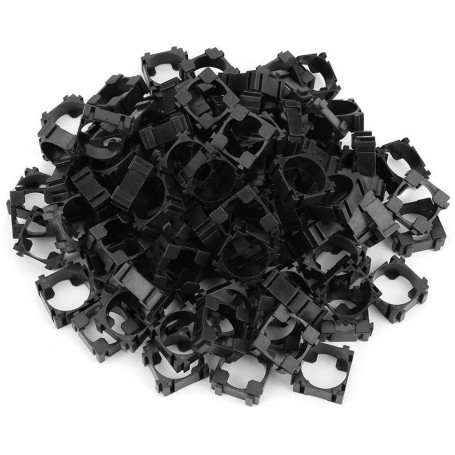

• 10 suporturi modulare

• Acumulatorii nu sunt inclusi.

Instructiuni de montaj:

1. Se imbina suporturile in aranjamentul dorit, aliniind elementele de conectare.

2. Se verifica potrivirea celulelor in locasuri, tinand cont si de invelisul izolator.

3. Se introduc celulele fara fortare, in orientarea prevazuta de schema pachetului.

4. Se completeaza fixarea ansamblului inainte de realizarea legaturilor electrice.

Recomandari si precautii:

• Suporturile nu realizeaza conexiuni electrice si nu stabilesc legarea celulelor in serie sau paralel.

• Nu se monteaza acumulatori cu invelisul izolator deteriorat.

• Materialul cu intarziere a propagarii flacarii nu inlocuieste izolatia bornelor si protectiile electrice ale pachetului.
