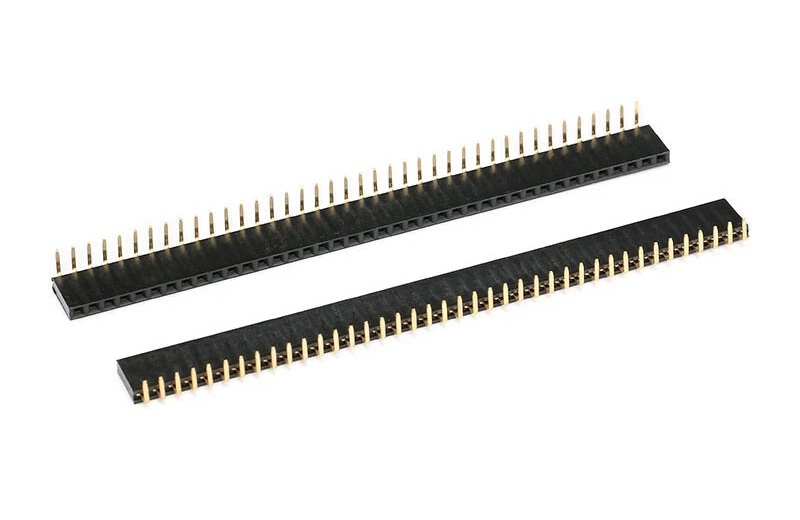

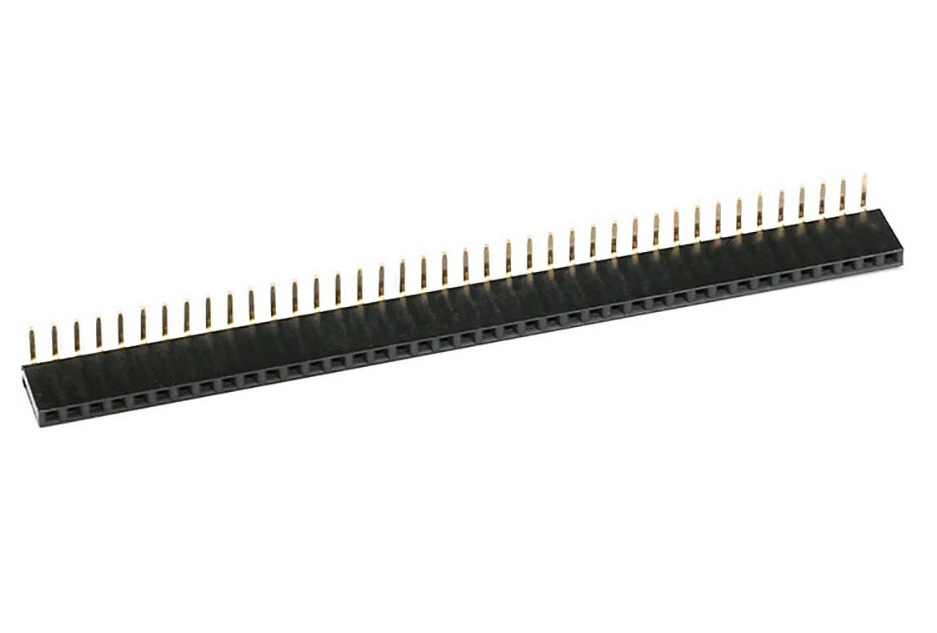

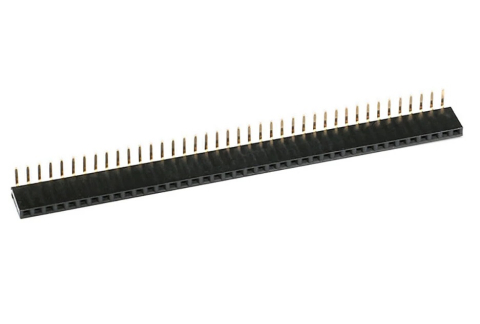

Bareta de pini mama 1x40 este un conector cu un singur rand, conceput pentru realizarea legaturilor electrice intre placi, module si conectori tata compatibili. Aceasta poate transmite semnale sau curent in echipamente electronice, aparate si instrumente.

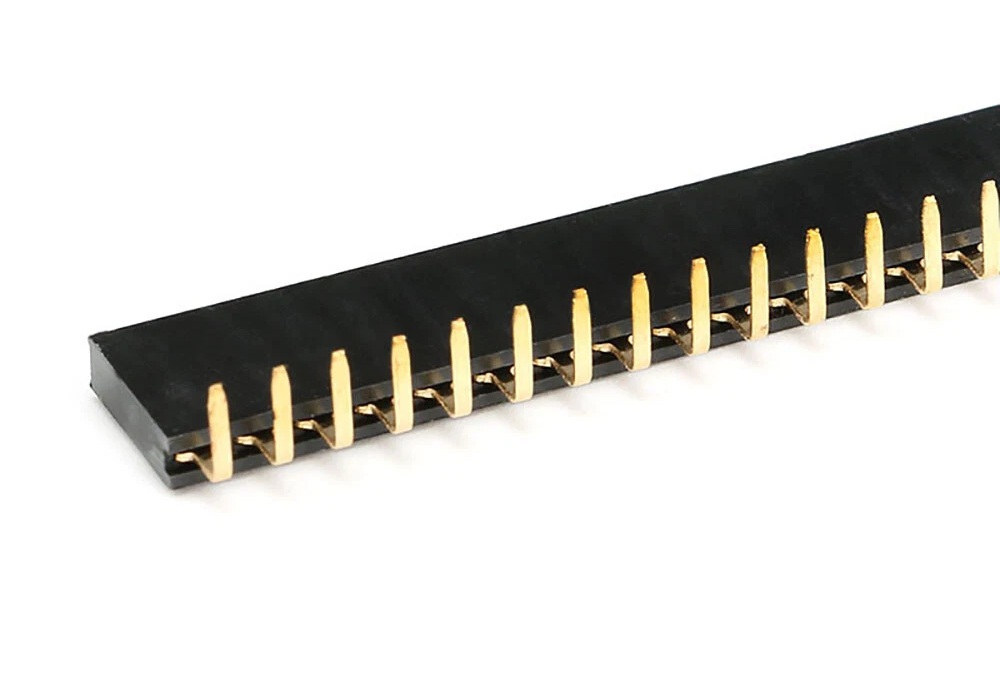

Dispunerea pinilor la unghi de 90° permite orientarea laterala a conexiunii fata de placa electronica, iar pasul standard de 2.54mm faciliteaza integrarea cu headere si amprente PCB compatibile.

Caracteristici principale:

• Configuratie cu 40 de pozitii dispuse pe un singur rand.

• Pas de 2.54mm pentru conectarea cu headere tata compatibile.

• Pini indoiti la 90° pentru realizarea conexiunilor laterale.

• Curent nominal de 3A.

• Rezistenta de contact de maximum 20mΩ.

• Domeniu de functionare intre -40°C si +150°C.

Specificatii tehnice:

• Tip: bareta pini mama.

• Configuratie: 1x40P.

• Numar de pozitii: 40.

• Numar de randuri: 1.

• Pas intre contacte: 2.54mm.

• Orientare pini: 90°.

• Curent nominal: 3A.

• Rezistenta de contact: maximum 20mΩ.

• Tensiune de rigiditate dielectrica: 1000VAC.

• Temperatura de functionare: -40°C pana la +150°C.

• Culoare: negru.

Continut pachet:

• 1 x bareta pini mama 1x40, pas 2.54mm, unghi 90°.

Instructiuni de montaj:

1. Placa electronica se deconecteaza de la alimentare.

2. Se verifica existenta unei amprente PCB cu un rand de 40 de gauri si pas de 2.54mm.

3. Pinii se introduc in gaurile placii, cu soclul mama orientat in directia laterala necesara.

4. Conectorul se mentine perpendicular si aliniat in timpul lipirii.

5. Pinii se lipesc succesiv, evitand incalzirea prelungita a aceluiasi contact.

6. Se verifica fiecare lipitura si absenta puntilor de cositor intre pini.

7. Headerul tata se conecteaza numai dupa racirea completa a lipiturilor.

Utilizare:

Bareta se utilizeaza impreuna cu un header tata cu pas de 2.54mm pentru realizarea conexiunilor placa-la-placa sau placa-la-modul. Inaintea alimentarii se verifica asocierea fiecarui pin, continuitatea lipiturilor si absenta scurtcircuitelor.

Recomandari si precautii:

• Curentul prin conector nu trebuie sa depaseasca valoarea nominala de 3A.

• Valoarea de 1000VAC este o tensiune de test pentru rigiditatea dielectrica si nu reprezinta tensiunea normala de utilizare.

• Conectorul se utilizeaza numai in intervalul de temperatura specificat.

• Pinii nu se forteaza si nu se indoaie repetat.

• Lipirea prelungita poate deteriora izolatorul sau contactele.

• Conectarea si deconectarea se realizeaza cu circuitul nealimentat.

• Orientarea si corespondenta pinilor se verifica inaintea punerii sub tensiune.

Compatibilitate:

• Headere tata cu un singur rand si pas de 2.54mm.

• Amprente PCB 1x40 cu pas de 2.54mm.

• Placi electronice si module care necesita o conexiune laterala la 90°.

• Conexiuni placa-la-placa pentru semnale sau alimentare.
