Rezistenta de putere bobinata RX24 este utilizata pentru limitarea curentului, disiparea energiei electrice si realizarea sarcinilor rezistive in circuite electronice si electrice compatibile.

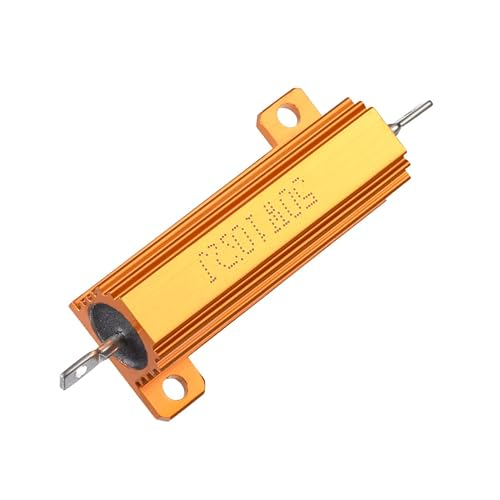

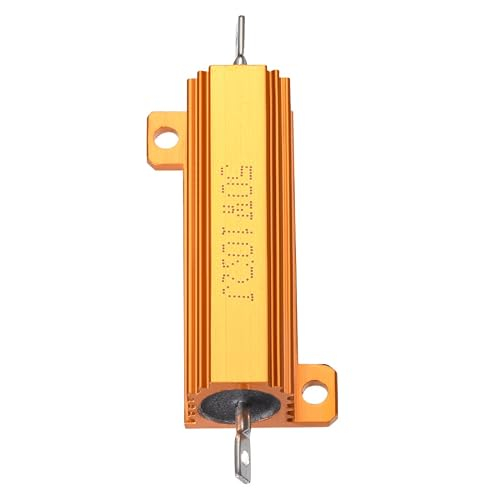

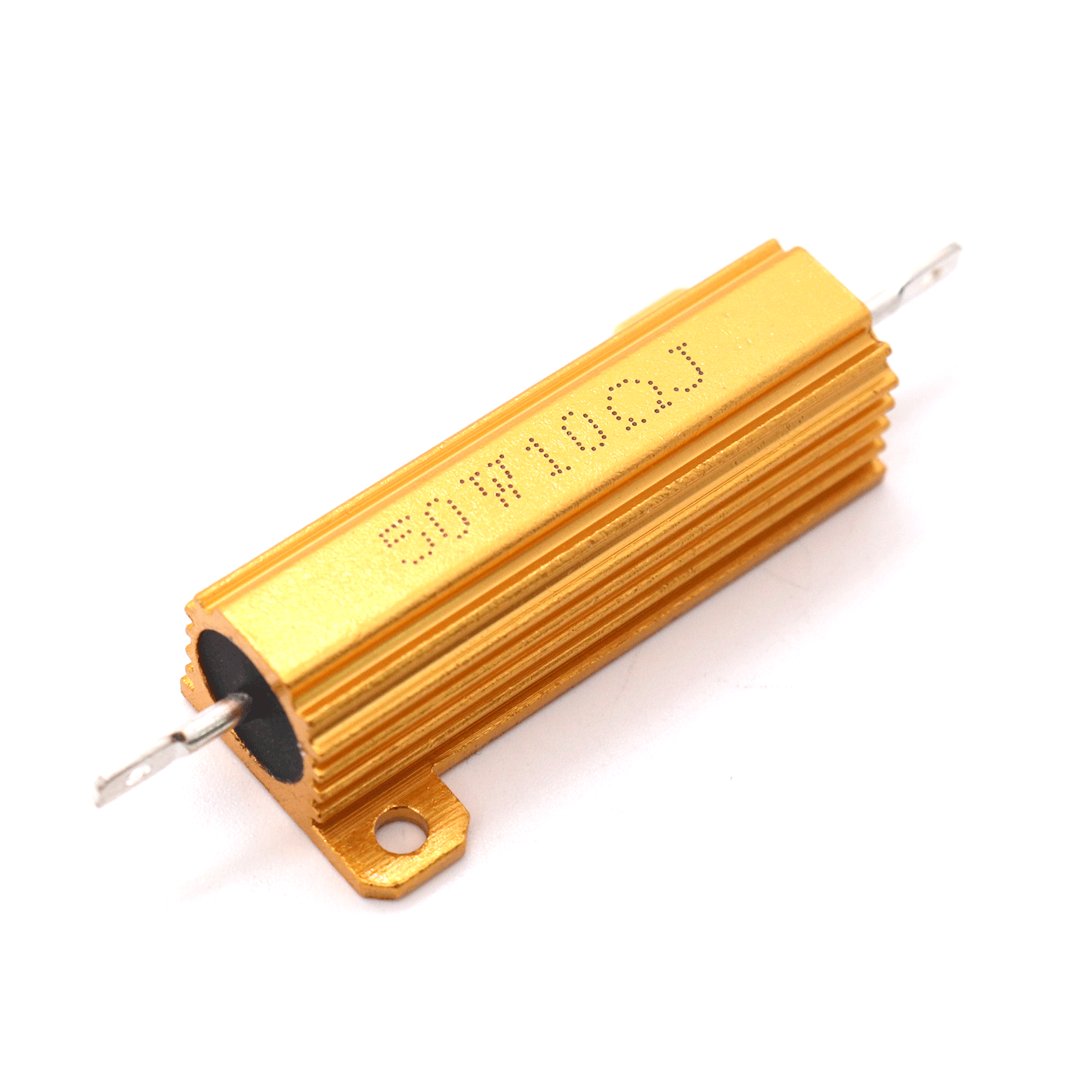

Elementul rezistiv bobinat este montat intr-o carcasa din aluminiu cu nervuri, conceputa pentru transferul caldurii catre suprafata de montaj. Flansele permit fixarea prin insurubare pe un radiator sau pe o suprafata metalica adecvata.

Rezistenta are valoarea de 10Ω si o putere nominala de 50W. Functionarea la puteri ridicate necesita racire corespunzatoare, iar puterea disipata trebuie calculata in functie de tensiunea si curentul aplicate.

Specificatii tehnice:

• Tip produs: rezistenta de putere
• Serie: RX24
• Tehnologie: bobinata
• Rezistenta nominala: 10Ω
• Putere nominala: 50W
• Material carcasa: aluminiu
• Culoare carcasa: auriu
• Montare mecanica: prin insurubare
• Conectare electrica: terminale pentru lipire
• Dimensiuni carcasa: 49.1x29.7x14.8mm
• Distanta intre orificiile de montaj: 39.7x21.4mm
• Interval de temperatura declarat de furnizor: -55°C pana la +275°C

Aplicatii:

• Sarcini rezistive
• Circuite de limitare a curentului
• Circuite de descarcare
• Surse de alimentare
• Echipamente electronice si electrice
• Circuite de franare, daca valoarea si puterea sunt compatibile cu proiectarea echipamentului

Instructiuni de montaj / utilizare:

• Deconectati alimentarea circuitului inainte de montaj.
• Verificati daca valoarea de 10Ω si puterea nominala de 50W sunt potrivite aplicatiei.
• Calculati puterea disipata folosind relatia P = V²/R sau P = I²R.
• Montati rezistenta pe un radiator sau pe o suprafata metalica adecvata.
• Pentru imbunatatirea transferului termic, utilizati pasta termoconductoare intre carcasa si suprafata de montaj.
• Fixati rezistenta prin orificiile dedicate, fara deformarea carcasei.
• Realizati conexiunile prin lipire, evitand supraincalzirea terminalelor.
• Asigurati ventilatie suficienta in zona de montaj.
• Nu atingeti rezistenta in timpul functionarii sau imediat dupa oprire, deoarece carcasa poate atinge temperaturi ridicate.
• Nu depasiti puterea nominala si limitele termice ale ansamblului.

Continut pachet:

• 1 x rezistenta de putere bobinata RX24, 50W, 10Ω
