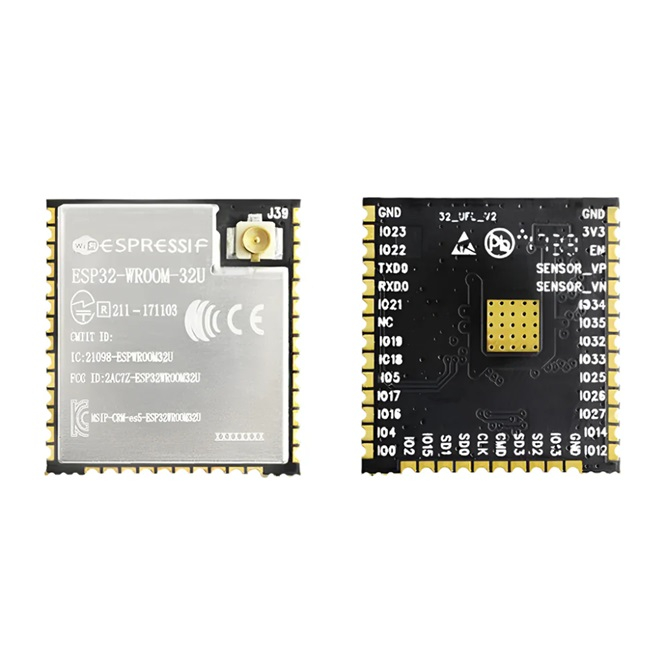

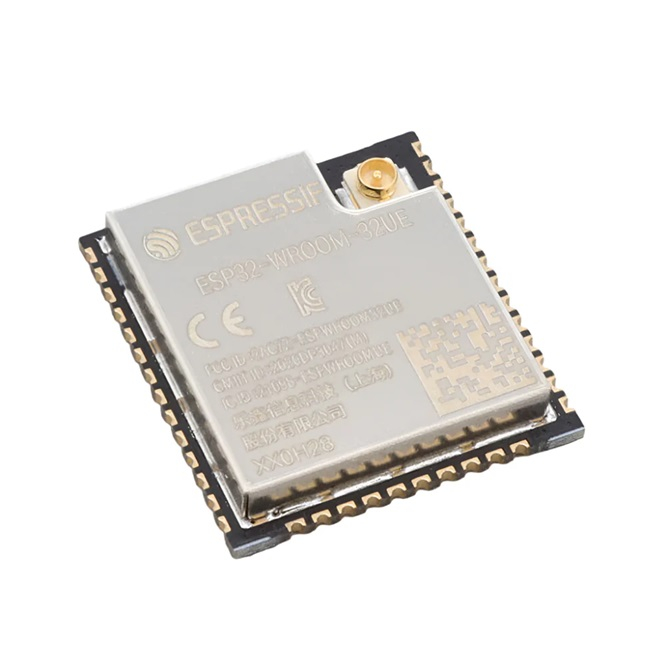

ESP32-32U, identificat ca ESP32-WROOM-32U, este un modul cu microcontroler si comunicatie WiFi, Bluetooth si BLE, destinat integrarii pe o placa electronica. Este potrivit pentru retele de senzori, automatizari, sisteme de control wireless si aplicatii audio, oferind interfete pentru periferice si conectare pentru antena externa.

Specificatii tehnice:

• Tip produs: modul cu microcontroler si comunicatie wireless

• Model: ESP32-WROOM-32U

• Circuit principal: ESP32-D0WD

• Procesor: Xtensa LX6, dual-core, 32 biti

• Frecventa procesor: pana la 240MHz

• Memorie Flash: 4MB

• Memorie SRAM: 520KB

• Memorie ROM: 448KB

• Oscilator: 40MHz

• WiFi: IEEE 802.11b/g/n

• Banda WiFi: 2.4GHz

• Bluetooth: versiunea 4.2, BR/EDR si BLE

• Interfete si periferice: UART, SPI, SD/SDIO, I2C, I2S, PWM pentru LED si motoare, IR, numarator de impulsuri, GPIO, senzori tactili capacitivi, ADC si DAC

• Conector antena: U.FL pentru antena externa compatibila

• Tensiune de alimentare recomandata: 3.0-3.6V DC

• Tensiune nominala de alimentare: 3.3V DC

• Curent mediu orientativ: 80mA, dependent de regimul de functionare

• Capacitate minima necesara a sursei: 500mA

• Temperatura de functionare: -40°C pana la +85°C

• Montaj: SMD, prin lipire pe PCB

• Dimensiuni modul: 18x19.2x3.2mm

Continut pachet:

• 1 x modul ESP32-32U.

Instructiuni de montaj si utilizare:

1. Modulul se monteaza pe un PCB compatibil, respectand amprenta si schema de referinta ESP32-WROOM-32U.

2. Alimentarea stabilizata se conecteaza la 3V3 si GND, cu decuplarea si circuitul EN prevazute in schema de referinta.

3. Se conecteaza o antena externa compatibila cu banda de functionare si conectorul modulului.

4. Pentru programare prin UART, se conecteaza TX al adaptorului la RXD0, RX la TXD0 si masa comuna, folosind niveluri logice compatibile.

5. Se asigura circuitul pentru intrarea in modul de programare prin GPIO0 si resetarea prin EN.

6. Se incarca firmware-ul aplicatiei si se verifica functionarea comunicatiei si a perifericelor.

Recomandari si precautii:

• Modulul necesita circuite externe de alimentare si programare; nu este o placa de dezvoltare cu interfata USB integrata.

• Nu se aplica direct 5V pe alimentare sau pe GPIO.

• Consumul variaza cu activitatea procesorului, transmisia radio si modurile de economisire a energiei; valoarea medie nu se foloseste pentru dimensionarea limitei sursei.

• Se respecta functiile pinilor de configurare la pornire si restrictiile pinilor conectati la memoria Flash.

• Conectorul antenei se cupleaza fara fortare, folosind un cablu compatibil.

• Se respecta regulile de montaj SMD si protectia impotriva descarcarilor electrostatice.
