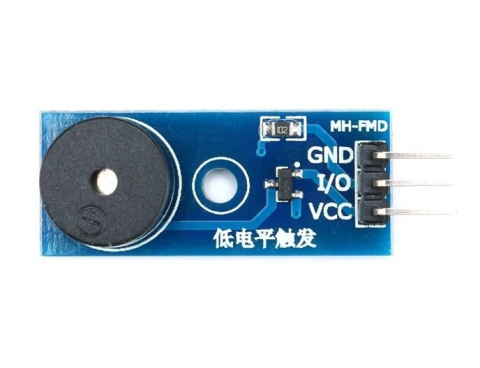

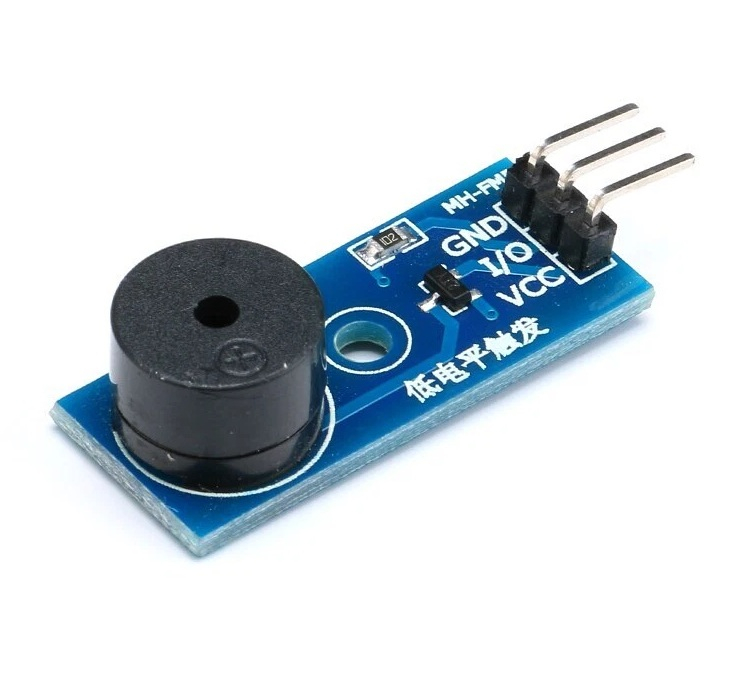

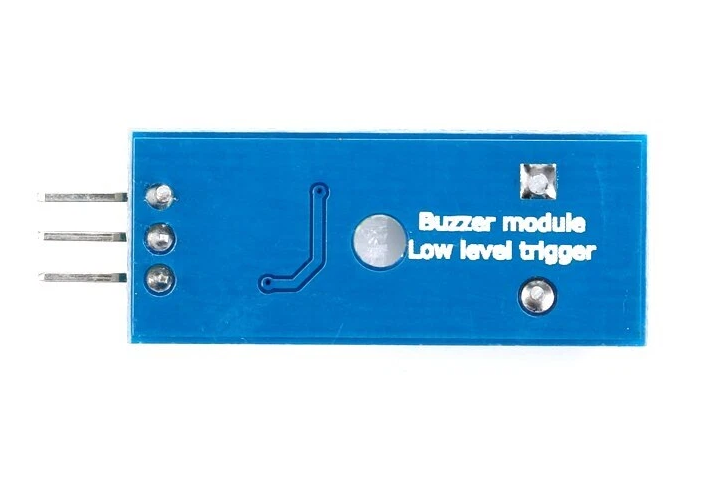

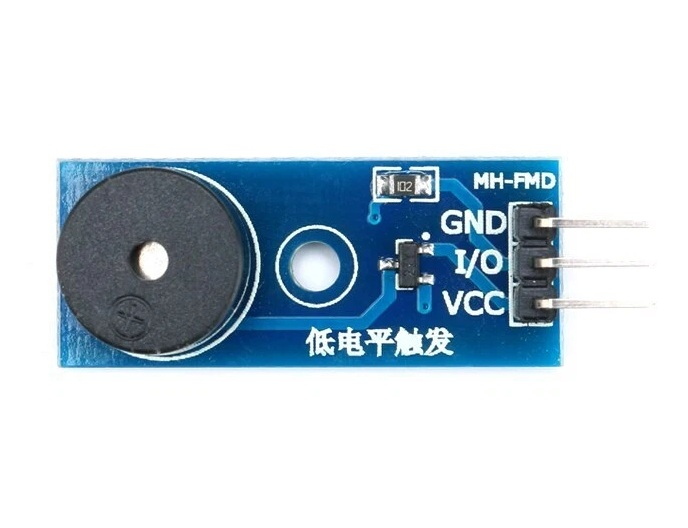

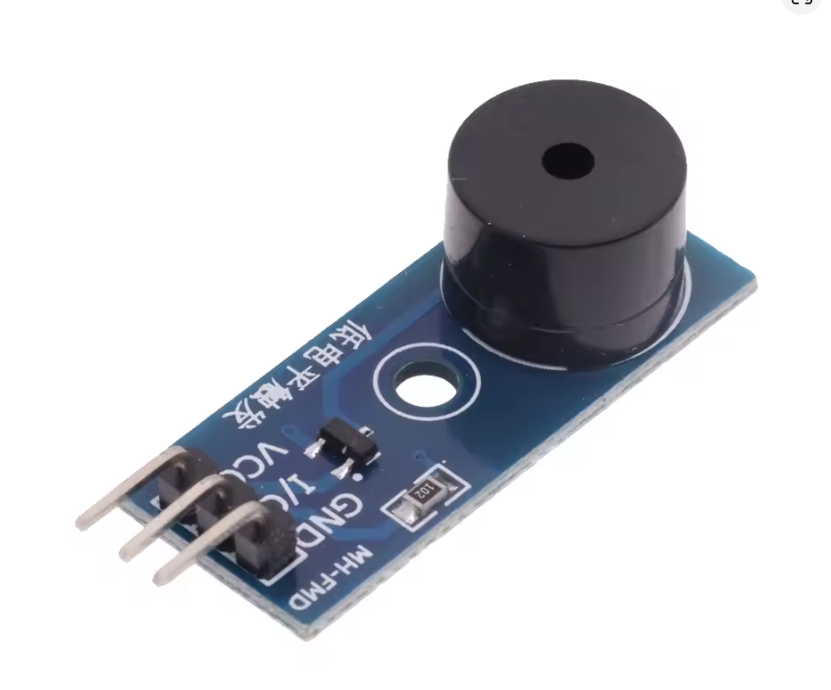

Modulul buzzer pasiv cu comanda activa LOW transforma un semnal electric periodic intr-un sunet, fara un oscilator intern care sa genereze automat tonul. Este potrivit pentru alarme, confirmarea comenzilor si melodii simple, frecventa sunetului fiind stabilita prin programul microcontrolerului.

Caracteristici:

• Gauri de fixare pentru montarea modulului pe un suport.

Specificatii tehnice:

• Tip buzzer: pasiv

• Tensiune de alimentare: 3.3–5V DC

• Etaj de comanda: tranzistor 9012

• Polaritate comanda: low level trigger

• Conector: 3 pini, GND, I/O si VCC

• Dimensiuni PCB: 33x13mm

Instructiuni de montaj:

1. Cu alimentarea deconectata, se conecteaza pinul VCC la sursa de alimentare.

2. Se conecteaza pinul GND la masa comuna cu placa de control.

3. Se conecteaza pinul I/O la o iesire digitala capabila sa genereze semnalul de comanda.

4. Se verifica marcajele pinilor inainte de alimentare.

Utilizare:

Pe Arduino, se poate utiliza functia tone() pentru redarea sunetului. La oprire, dupa dezactivarea semnalului periodic, pinul de comanda se configureaza la HIGH, pentru a mentine etajul de comanda inactiv.

Recomandari si precautii:

• Se respecta polaritatea alimentarii si se evita scurtcircuitarea pinilor.

• Pentru placile cu logica la 3.3V, se verifica nivelurile electrice ale intrarii de comanda; alimentarea modulului la 5V nu garanteaza compatibilitatea directa cu orice iesire GPIO.

• Nu se mentine intrarea permanent activa pentru a incerca obtinerea unui ton continuu; semnalul trebuie generat periodic.
