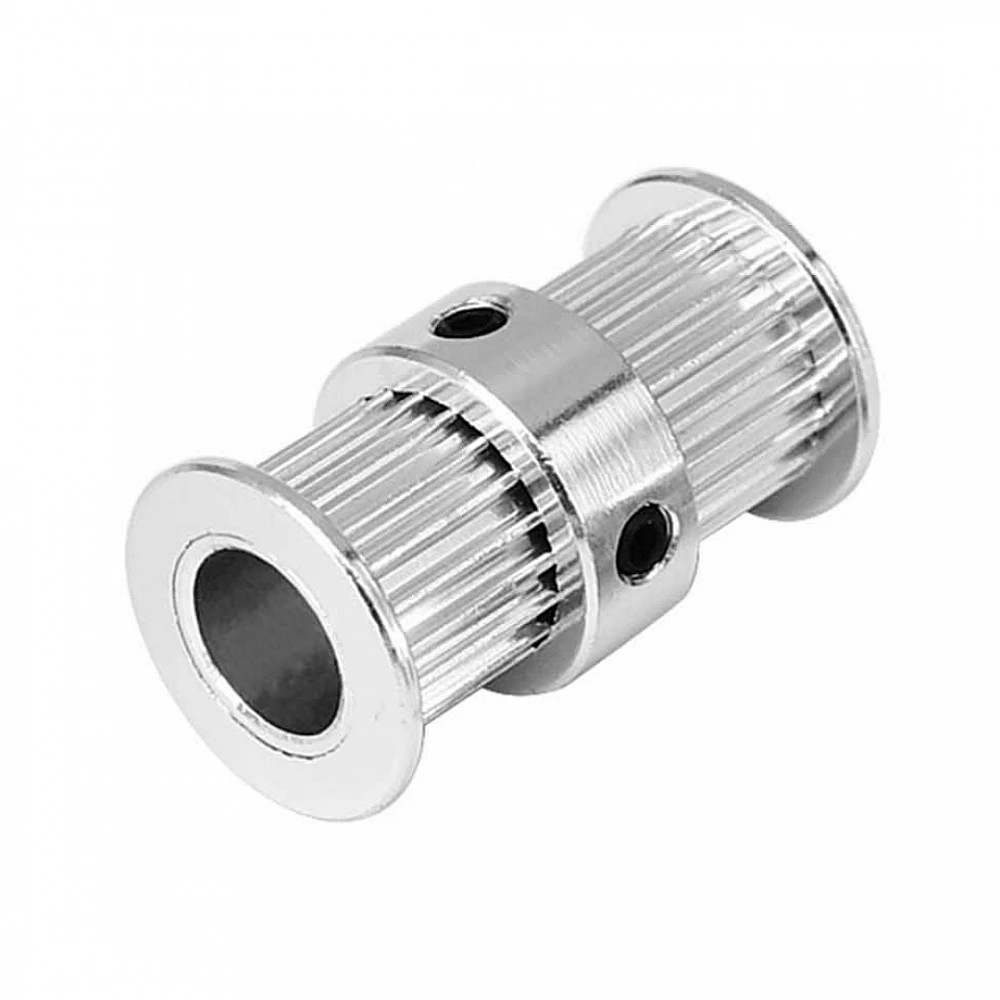

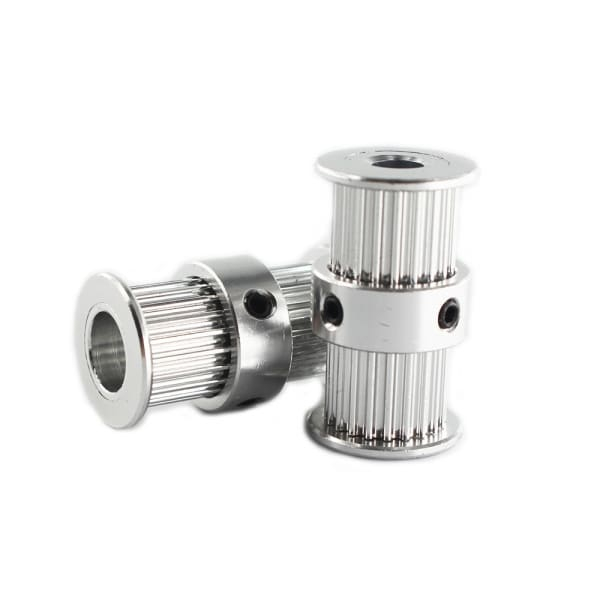

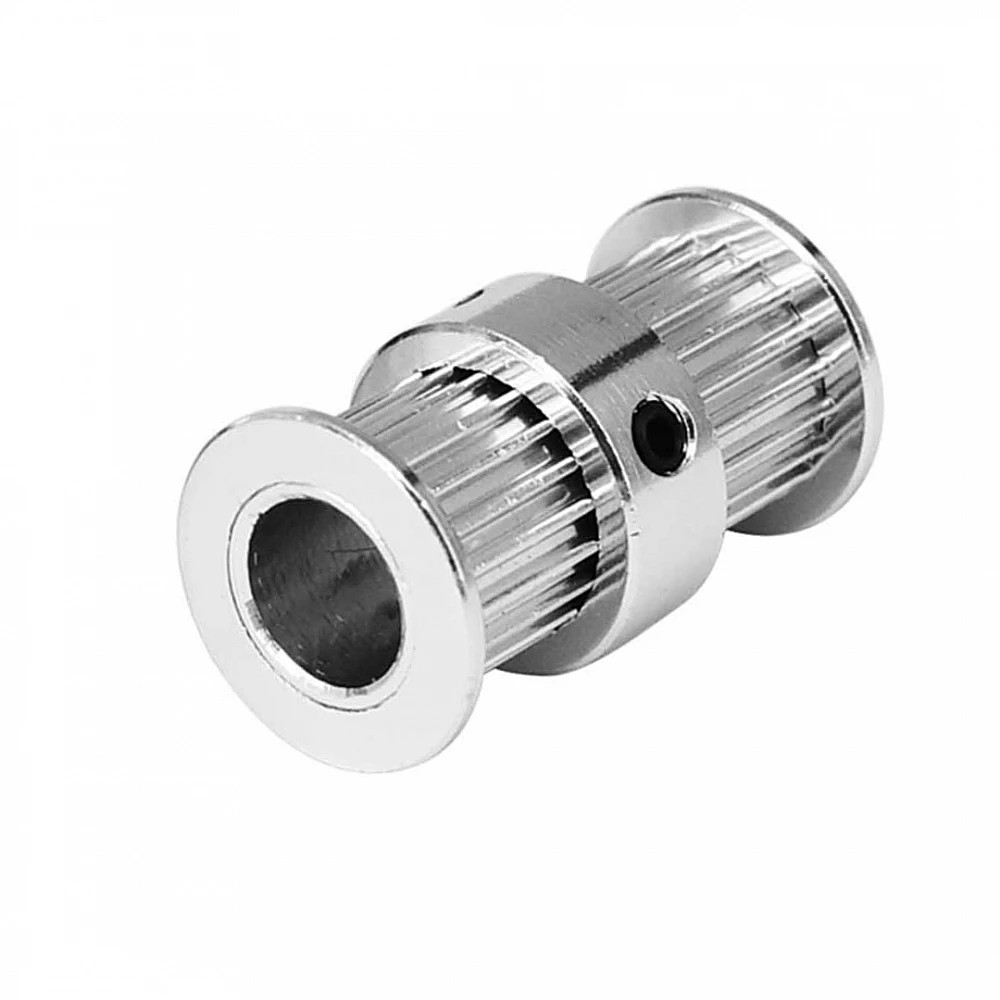

Fulia dintata dubla GT2 este utilizata pentru transmiterea miscarii prin curea dintata, in constructia axelor de miscare ale imprimantelor 3D, masinilor CNC si a altor mecanisme liniare. Are 20 de dinti, profil GT2, si un alezaj central de 6.35mm, dimensionat pentru montarea pe un ax de motor pas cu pas de 6.35mm (1/4").

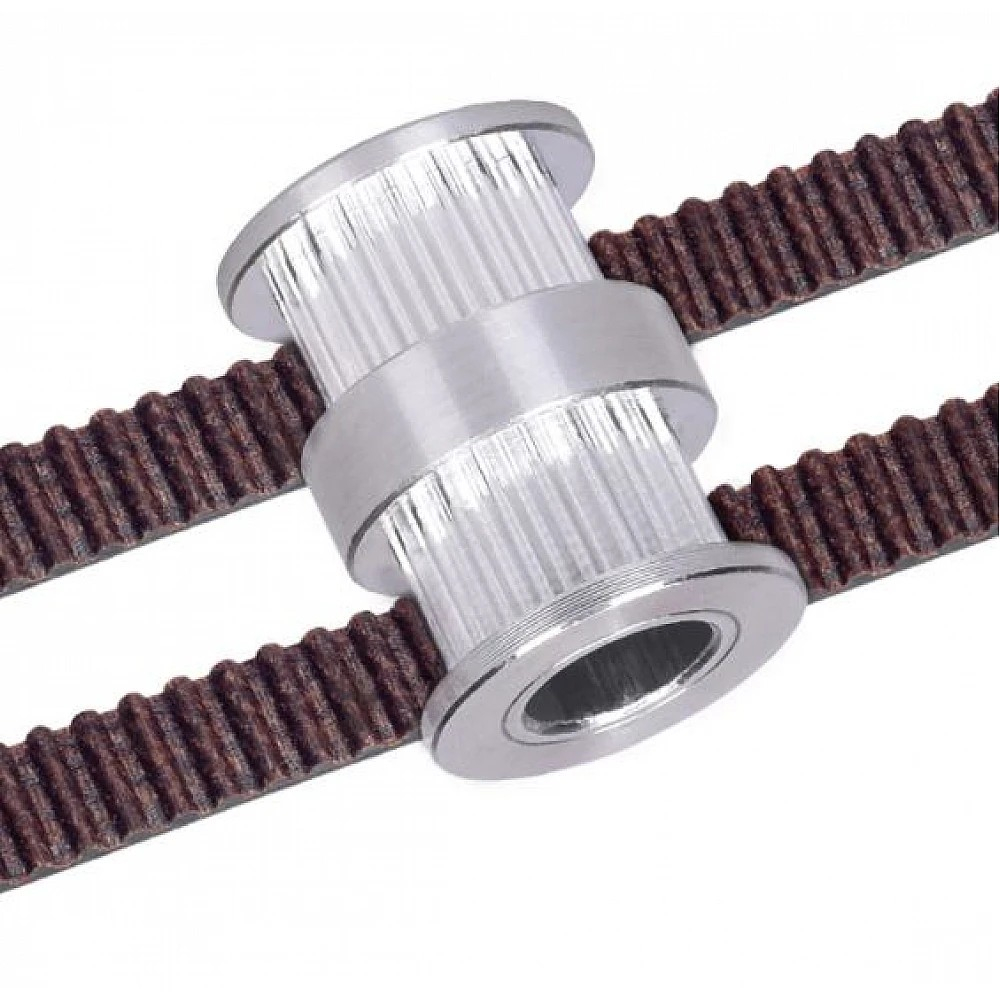

Fiind o fulie dubla, permite montarea a doua curele dintate identice, una langa alta, utile in configuratii care necesita sincronizarea miscarii pe doua axe paralele sau dublarea tractiunii pe acelasi ax.

Specificatii tehnice:

• Tip produs: fulie dintata (pulley).
• Profil dinti: GT2.
• Numar dinti: 20.
• Configuratie: dubla (2 caneluri pentru curea).
• Alezaj: 6.35mm.
• Latime curea compatibila: 10mm.
• Material: aluminiu.
• Fixare pe ax: surub de fixare.
• Cu rulment: nu,

Continut pachet:

• 1 x fulie dintata dubla GT2, 20 dinti, alezaj 6.35mm.

Instructiuni de montaj:

1. Fulia se introduce pe axul motorului, respectand alezajul de 6.35mm.
2. Pozitia axiala se ajusteaza in functie de alinierea cu cureaua dintata si restul sistemului de transmisie.
3. Surubul de fixare se strange pe zona plana a axului (daca exista), pentru o fixare stabila si fara alunecare.
4. Cureaua dintata se monteaza in canelura corespunzatoare, verificand angrenarea corecta cu dintii fuliei.

Utilizare:

Fulia transforma miscarea de rotatie a motorului in miscare liniara a curelei dintate, fiind parte a sistemului de transmisie in axele de miscare ale echipamentelor CNC si imprimantelor 3D. Configuratia dubla permite actionarea a doua curele simultan, de pe acelasi ax motor.

Recomandari si precautii:

• Verificati ca alezajul de 6.35mm corespunde exact diametrului axului motorului, pentru o montare fara joc.
• Strangeti surubul de fixare pe o zona plana a axului, daca aceasta exista, pentru o fixare sigura.
• Verificati alinierea fuliei cu restul sistemului de transmisie, pentru a evita uzura prematura a curelei.
• Nu depasiti tensionarea recomandata a curelei dintate, pentru a proteja rulmentii si motorul.

Compatibilitate:

• Motoare pas cu pas cu ax de 6.35mm (1/4").
• Curele dintate GT2, latime pana la 10mm.
• Imprimante 3D, masini CNC si alte sisteme de miscare liniara.
