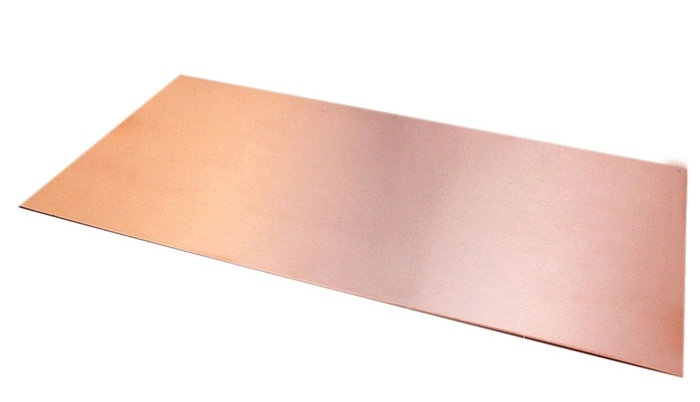

Placa este realizata din laminat FR4 rigid, acoperit cu un strat de cupru pe una dintre fete. Suprafata poate fi prelucrata pentru obtinerea traseelor electrice necesare unui circuit personalizat.

Formatul compact este potrivit pentru prototipuri, montaje electronice, placi de control si reparatii. Traseele pot fi realizate prin corodare chimica sau prelucrare CNC, urmate de gaurirea si lipirea componentelor.

Caracteristici principale:

• Strat de cupru aplicat pe o singura fata.
• Suport FR4 cu rezistenta mecanica ridicata.
• Rezistenta buna la temperaturi ridicate.
• Rezistenta buna la coroziune.
• Suprafata neprelucrata pentru realizarea unui circuit personalizat.
• Format compact pentru prototipare si montaje electronice.
• Compatibila cu prelucrarea prin corodare sau frezare CNC.

Specificatii tehnice:

• Tip produs: placa pentru cablaj imprimat.
• Tip laminat: copper clad laminate.
• Material suport: FR4.
• Numar fete placate: 1.
• Acoperire: cupru.
• Lungime: 100 mm.
• Latime: 70 mm.
• Grosime laminat: 1.5 mm.
• Masa bruta: 40 g.

Continut pachet:

• 1 × placa PCB FR4 placata cu cupru, 100x70x1.5 mm.

Instructiuni de montaj:

1. Suprafata de cupru se curata si se degreseaza inainte de transferarea desenului circuitului.
2. Traseele se protejeaza folosind metoda aleasa pentru realizarea mastii.
3. Cuprul neprotejat se indeparteaza prin corodare sau prelucrare CNC.
4. Placa se curata, se usuca si se gaureste conform pozitiei terminalelor componentelor.
5. Traseele se verifica electric inainte de montarea si lipirea componentelor.

Utilizare:

Placa se foloseste ca suport pentru realizarea manuala sau mecanizata a circuitelor imprimate. Dupa formarea traseelor si gaurirea punctelor de montaj, componentele electronice se introduc si se lipesc conform schemei proiectului.

Recomandari si precautii:

• Dimensiunile circuitului se verifica inainte de taierea sau prelucrarea placii.
• La taierea si gaurirea materialului FR4 se folosesc protectie pentru ochi si masuri de limitare a prafului.
• Substantele pentru corodare se utilizeaza cu echipament de protectie si conform instructiunilor producatorului.
• Suprafata de cupru se protejeaza impotriva zgarieturilor, umezelii si oxidarii.
• Continuitatea traseelor si absenta scurtcircuitelor se verifica inainte de alimentare.

Compatibilitate:

• Realizarea circuitelor imprimate pe o singura fata.
• Metode de corodare chimica si prelucrare CNC pentru PCB.
• Componente electronice THT, dupa gaurirea corespunzatoare a placii.
• Prototipuri, placi de control si montaje electronice personalizate.
