Voltmetrul si ampermetrul digital DC este utilizat pentru monitorizarea tensiunii si curentului in circuite de curent continuu. Modulul afiseaza simultan valorile de tensiune si curent, fiind potrivit pentru surse de alimentare, bancuri de test, acumulatori, panouri de control, proiecte electronice si aplicatii DIY.

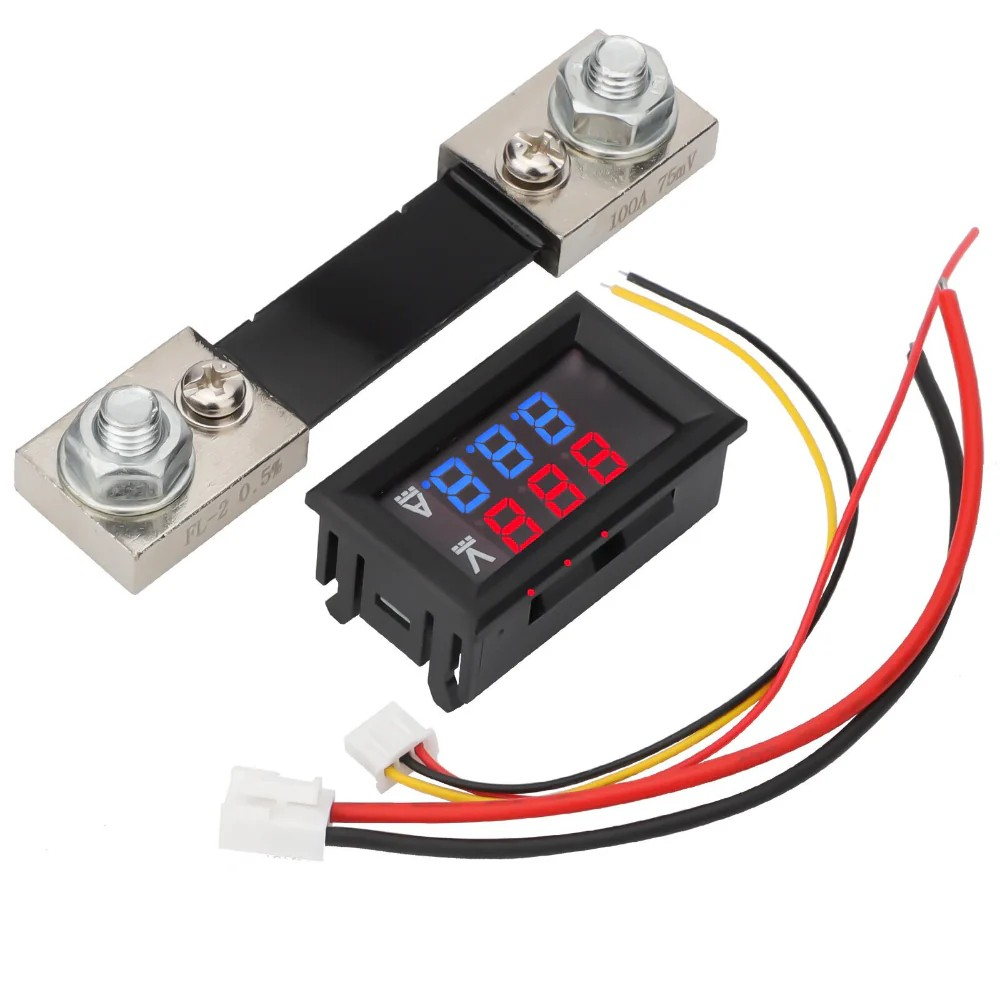

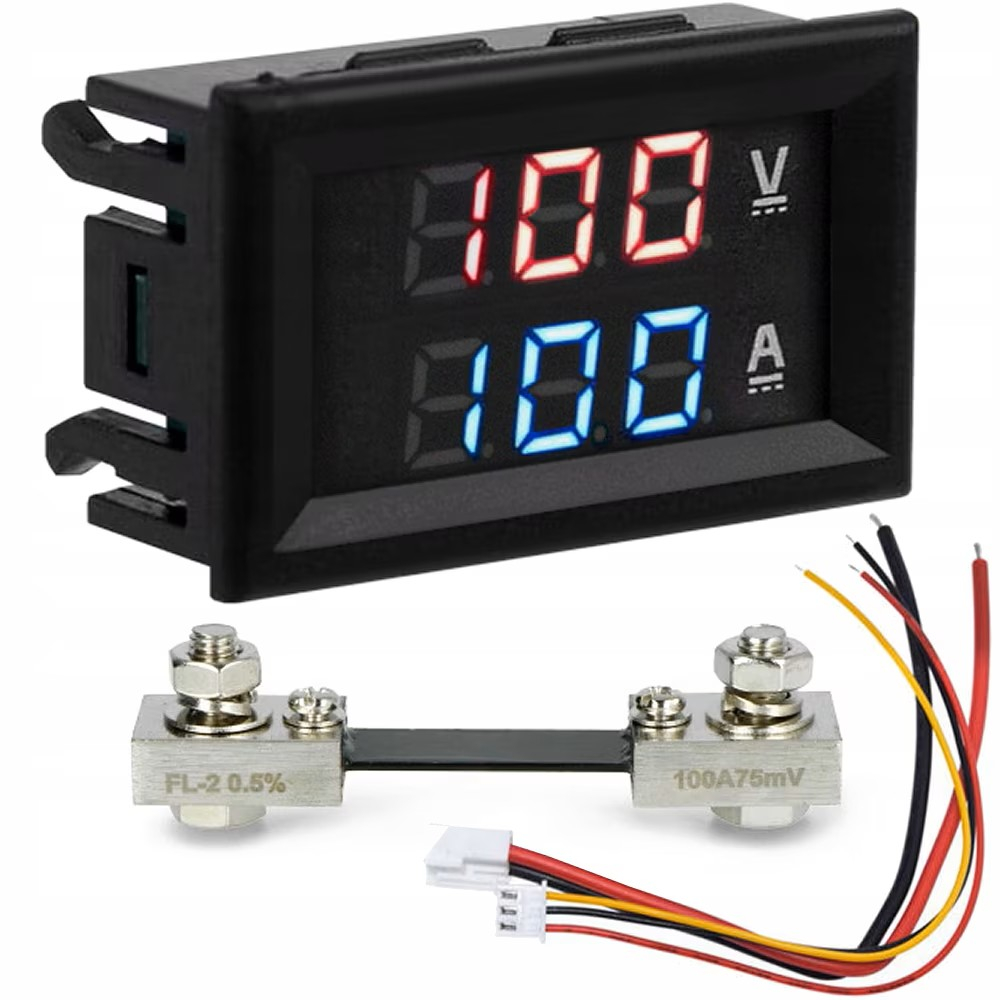

Produsul include un shunt extern 100A / 75mV, necesar pentru masurarea curentilor mari. Displayul LED dublu, cu afisaj rosu pentru tensiune si rosu pentru curent, permite citirea rapida a valorilor masurate.

Specificatii tehnice:

• Tip produs: voltmetru si ampermetru digital DC

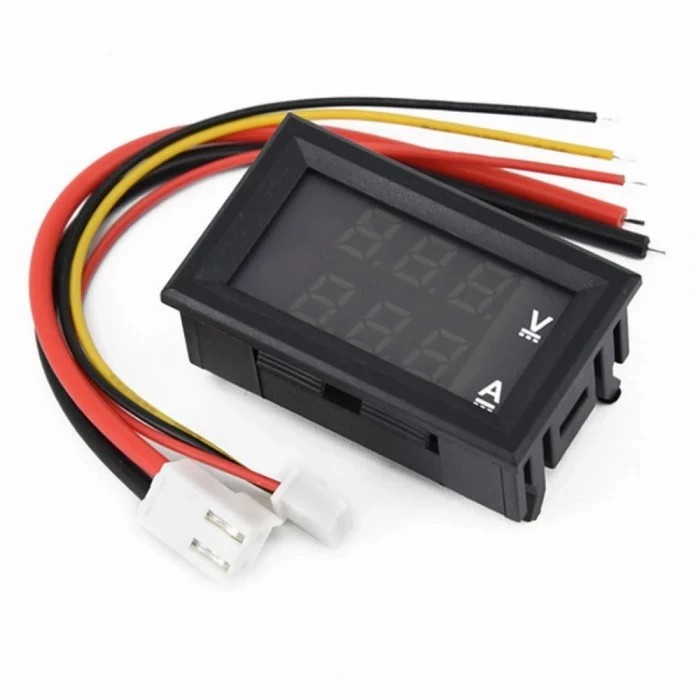

• Afisare: display LED digital dublu
• Culoare display: rosu + rosu
• Domeniu masurare tensiune: DC 0-100V
• Domeniu masurare curent: 0-100A
• Shunt inclus: 100A / 75mV
• Tensiune de alimentare modul: DC 4.5-30V
• Rezolutie tensiune: 0.1V
• Rezolutie curent: 0.01A
• Acuratete masurare: ±1%
• Rata de refresh: ≥500ms
• Consum curent: <20mA

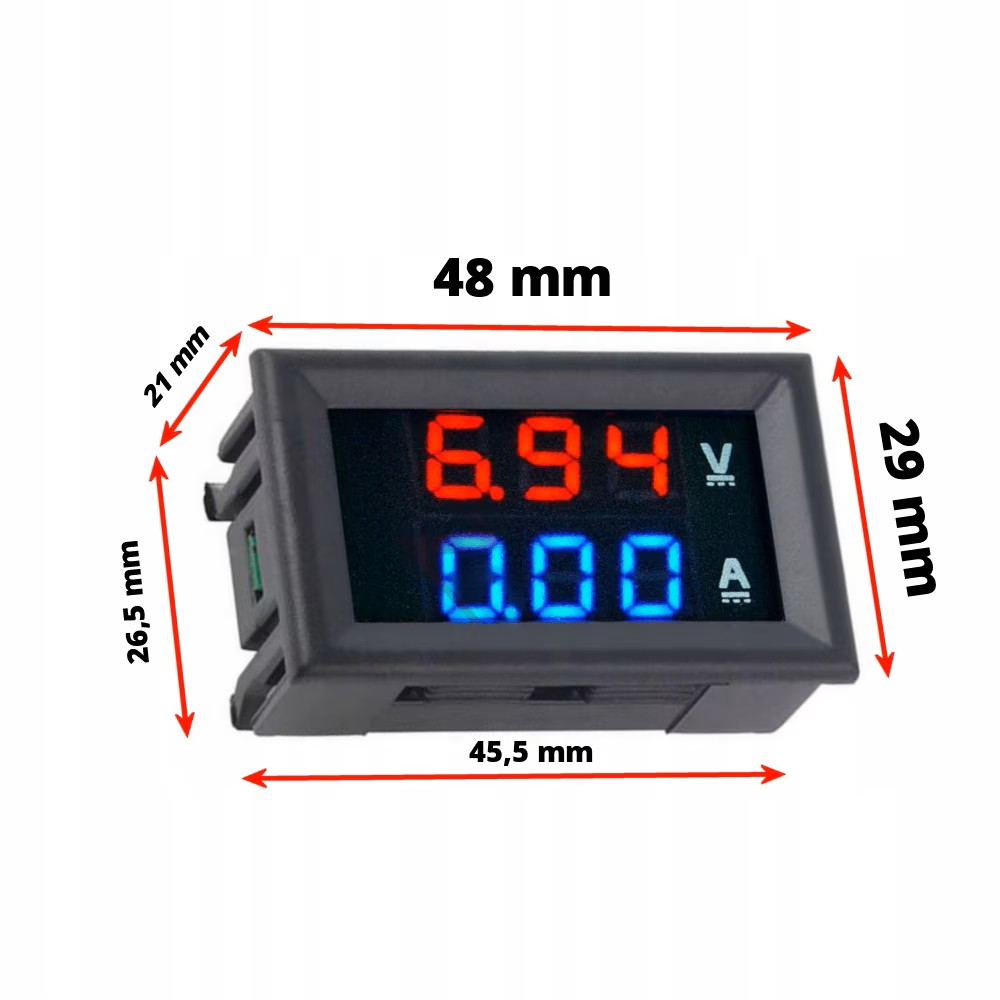

• Dimensiuni modul: 48x29x26mm
• Dimensiuni decupaj montaj: 48x29x21mm

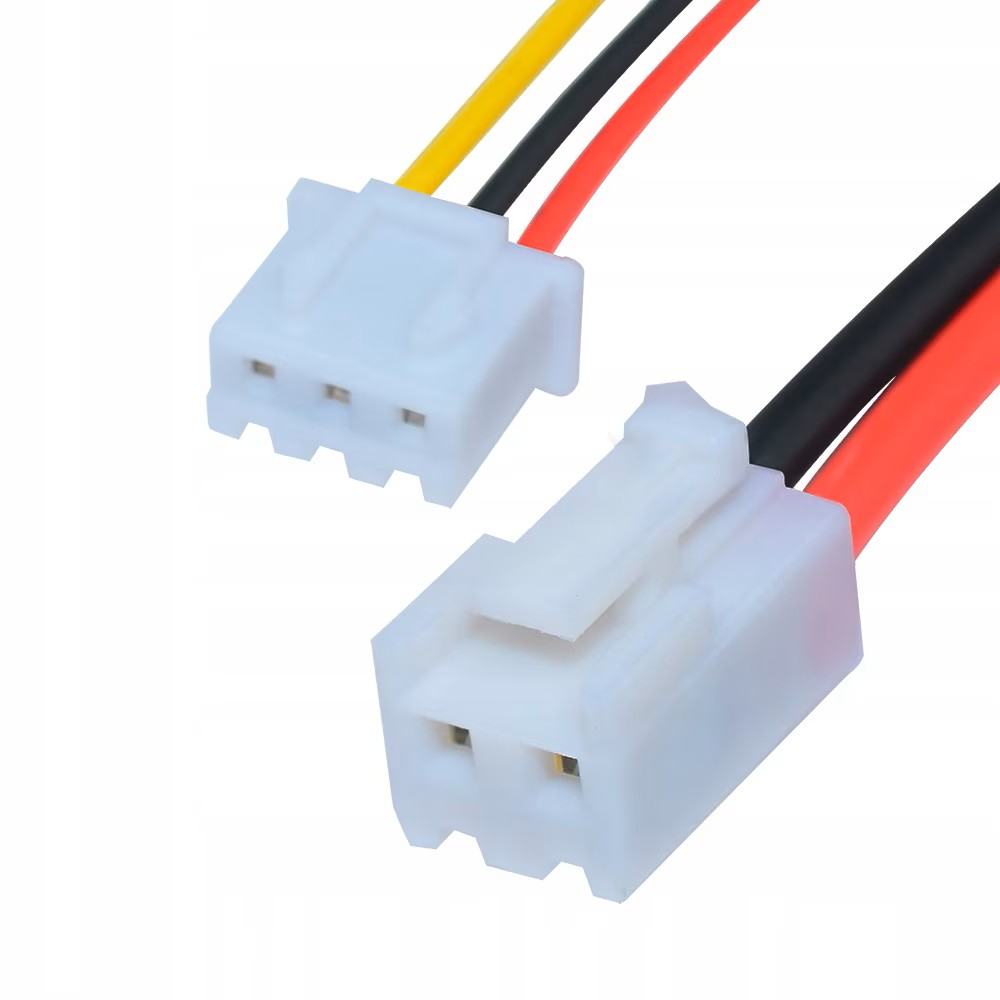

• Lungime cabluri: aprox. 15cm
• Temperatura de lucru: -10°C pana la 65°C
• Umiditate de lucru: 10-80% RH, fara condens

Instructiuni de montaj / utilizare:

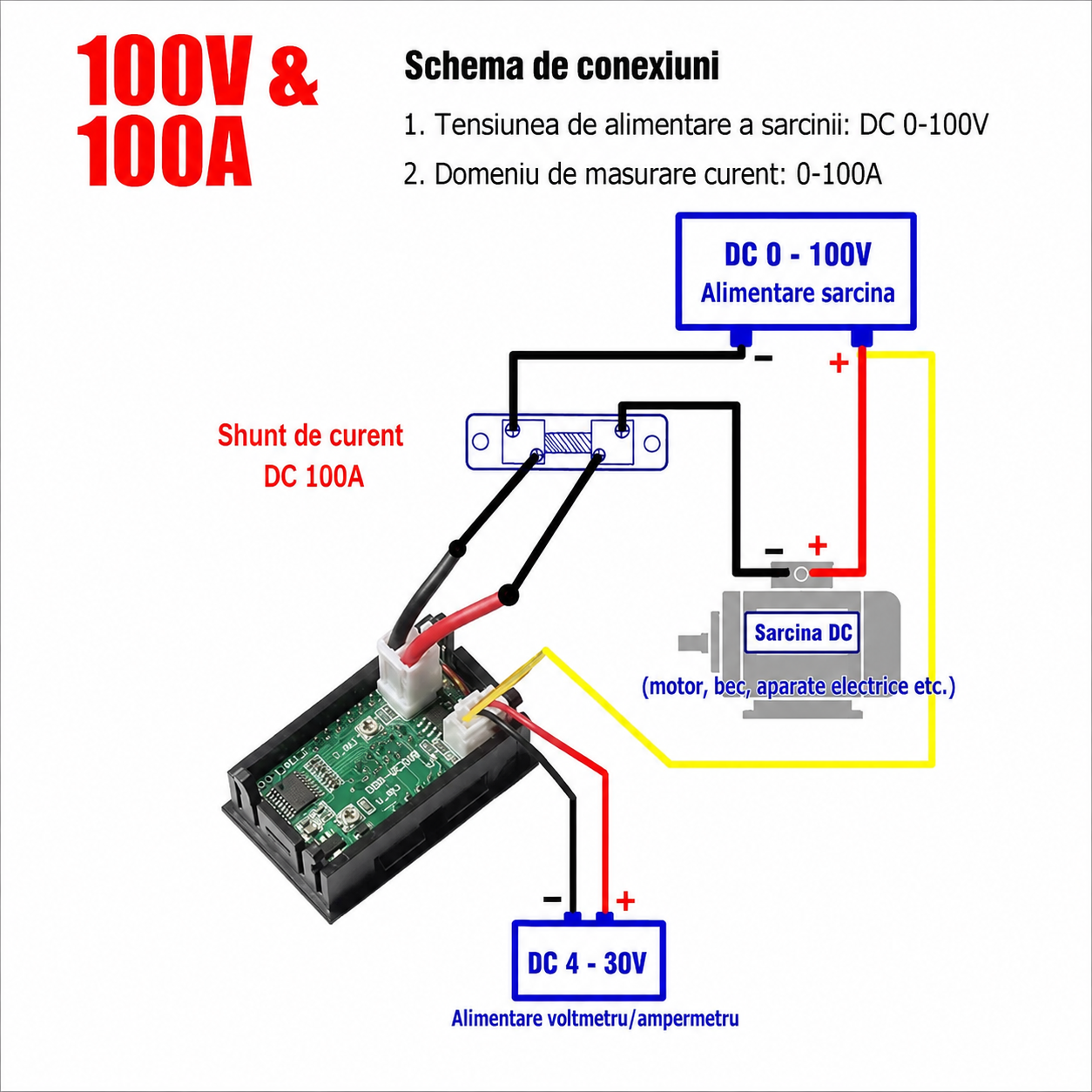

• Conectati modulul conform schemei de cablare pentru masurarea tensiunii si curentului.
• Utilizati shuntul extern inclus pentru masurarea curentului; nu treceti curentul mare direct prin modulul de afisare.
• Respectati polaritatea conexiunilor pentru alimentare si masurare.
• Nu depasiti limitele de 100V DC si 100A.
• Montati produsul intr-un panou compatibil cu dimensiunea de decupaj.
• Instalarea si verificarea conexiunilor trebuie realizate de o persoana competenta, mai ales in aplicatii cu tensiuni sau curenti mari.
• O conectare incorecta poate duce la afisari eronate sau la deteriorarea modulului.
