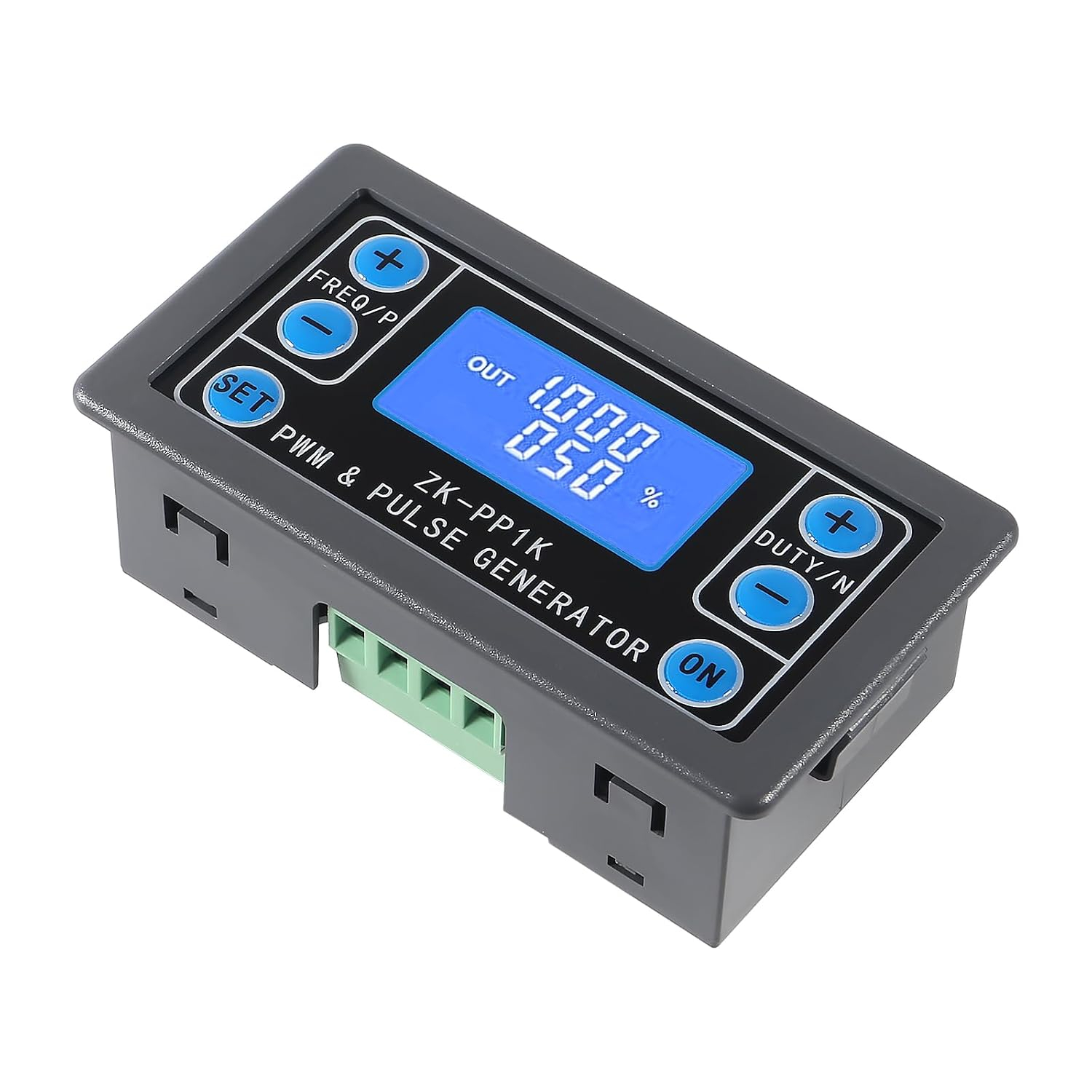

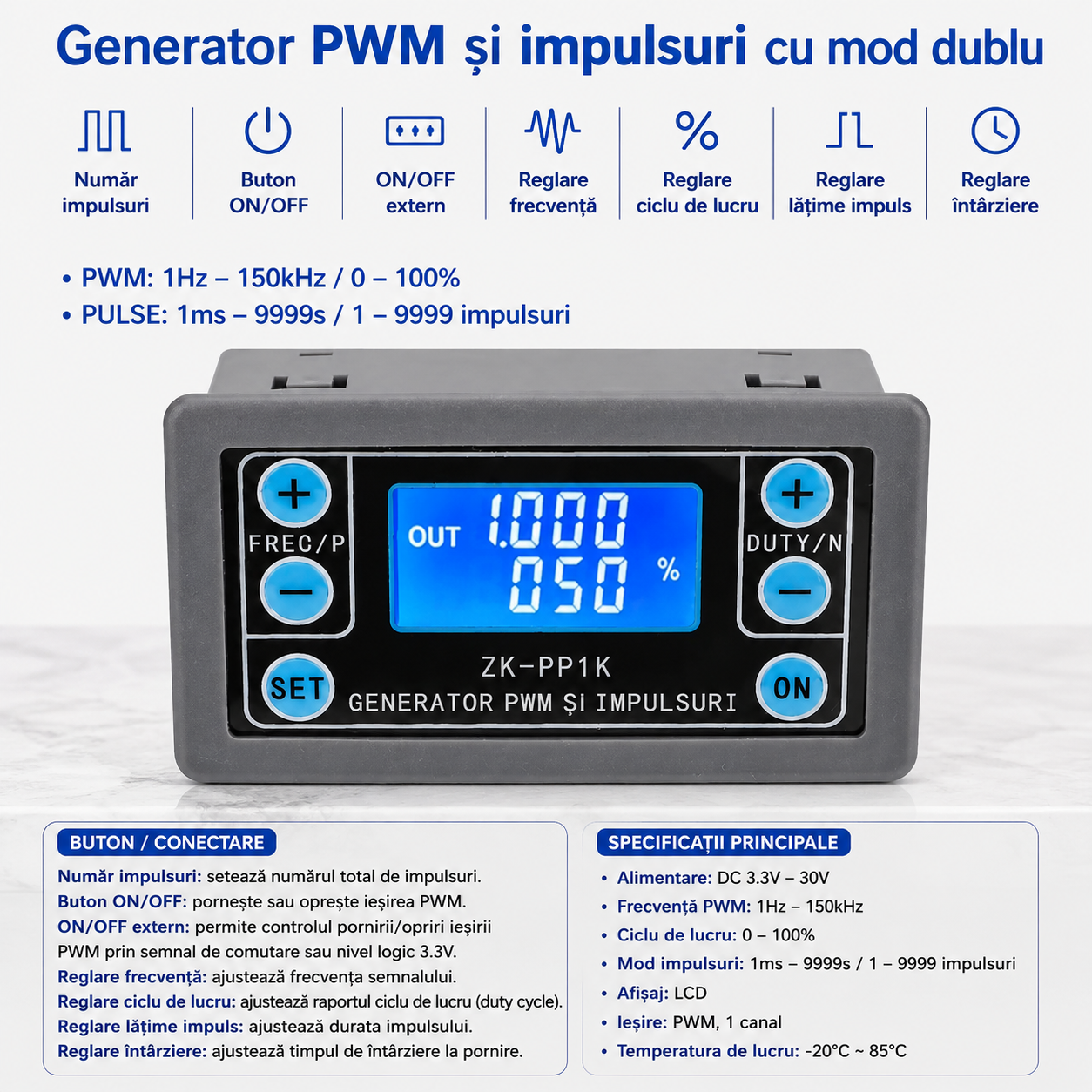

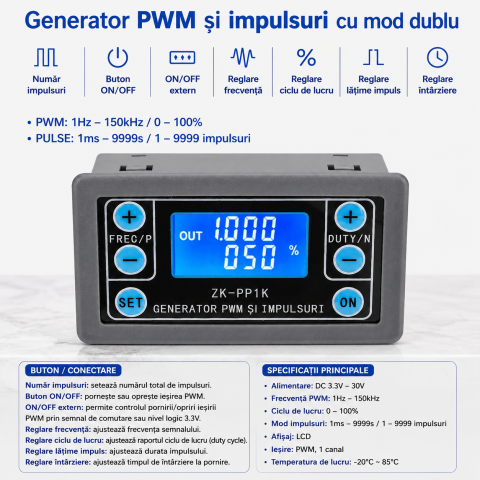

Generatorul de semnal ZK-PP1K este un modul pentru generarea semnalelor PWM si a impulsurilor reglabile, utilizat in proiecte electronice, testare, automatizari, control semnal si aplicatii unde este necesara ajustarea frecventei sau a ciclului de lucru.

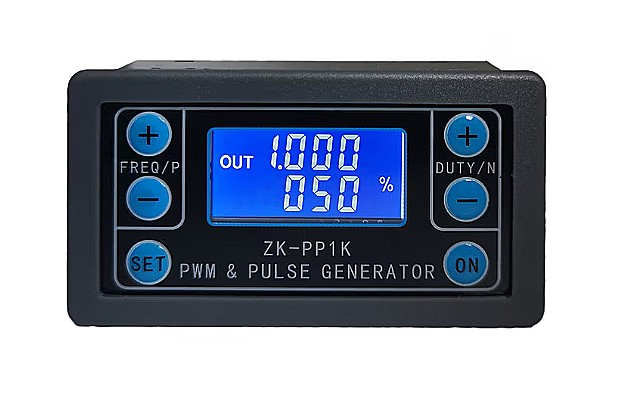

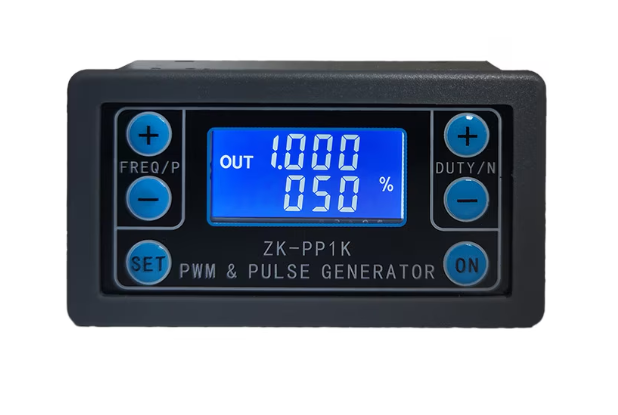

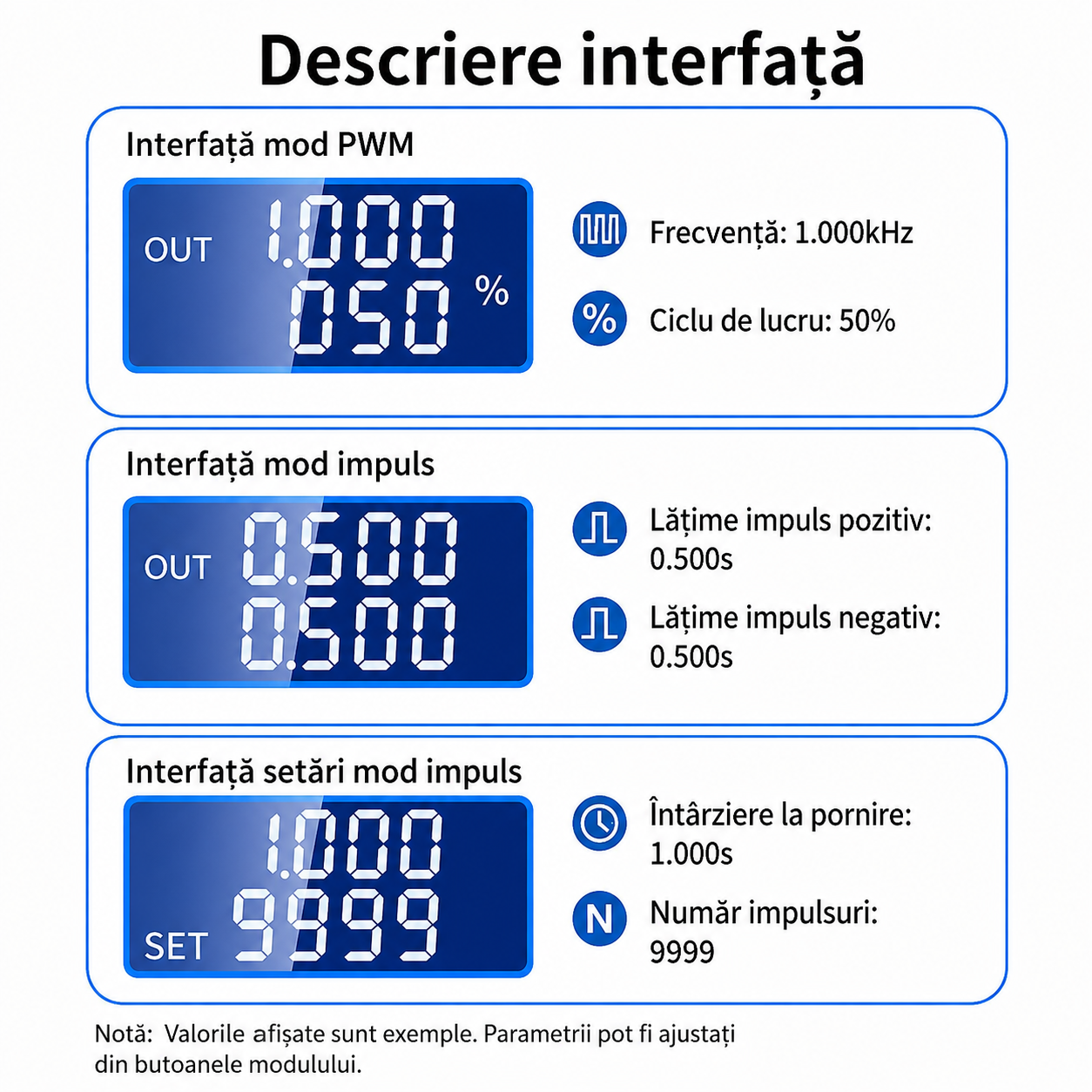

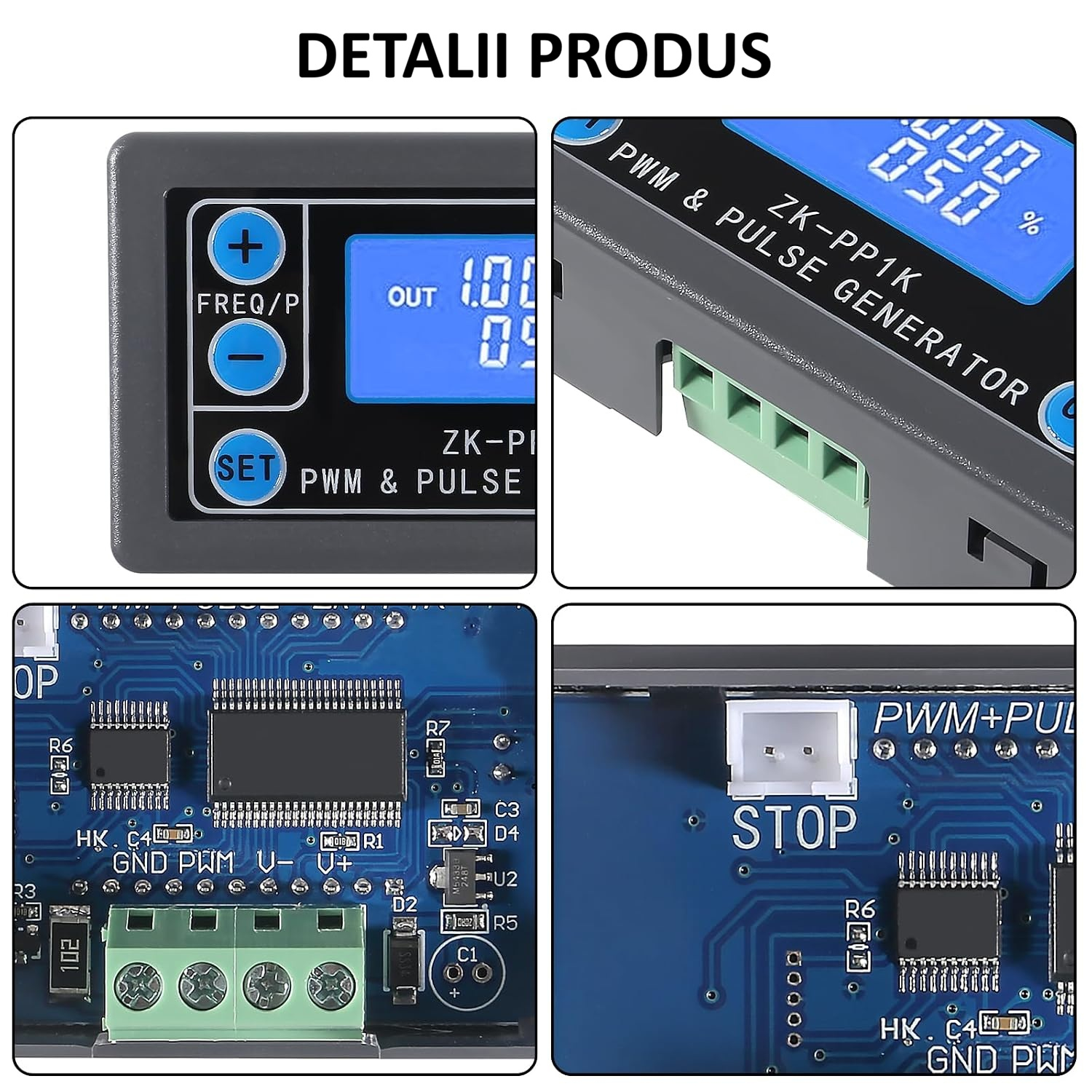

Modulul permite reglarea frecventei intre 1Hz si 150kHz, ajustarea ciclului de lucru intre 0.00% si 100% si configurarea impulsurilor in mod finit sau continuu. Afisajul LCD permite vizualizarea parametrilor setati, iar butoanele frontale faciliteaza ajustarea frecventei, duratei impulsului si activarea / dezactivarea iesirii.

Poate fi folosit ca sursa de semnal pentru testare, comanda module electronice, control PWM pentru drivere compatibile sau generare de impulsuri in aplicatii DIY si de laborator.

Specificatii tehnice:

• Model: ZK-PP1K
• Tip produs: generator semnal PWM si impulsuri
• Tensiune de lucru: DC 3.3V-30V
• Domeniu frecventa: 1Hz-150kHz
• Precizie frecventa: 2%
• Ciclu de lucru reglabil: 0.00%-100%
• Curent iesire: <30mA
• Numar impulsuri: 1-9999 sau infinit
• Timp intarziere: 0.000s-9999s
• Latime impuls: 0.000s-9999s
• Precizie timp: 1ms
• Amplitudine iesire: egala cu tensiunea de alimentare
• Canal iesire: 1 canal
• Afisaj: LCD
• Temperatura de lucru: -20°C~85°C
• Umiditate de lucru: 0%-95%RH

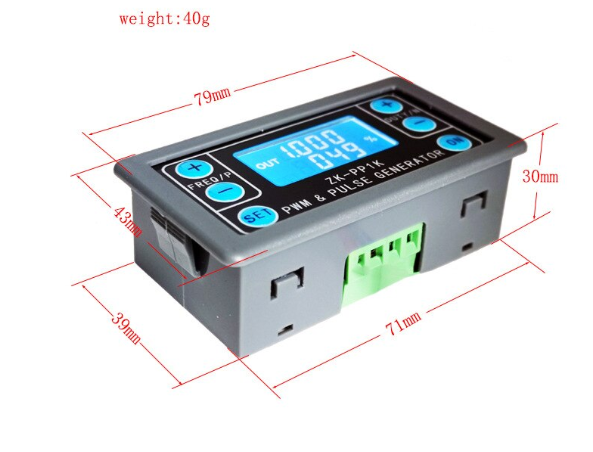

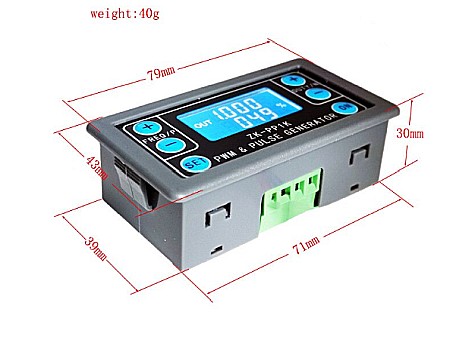

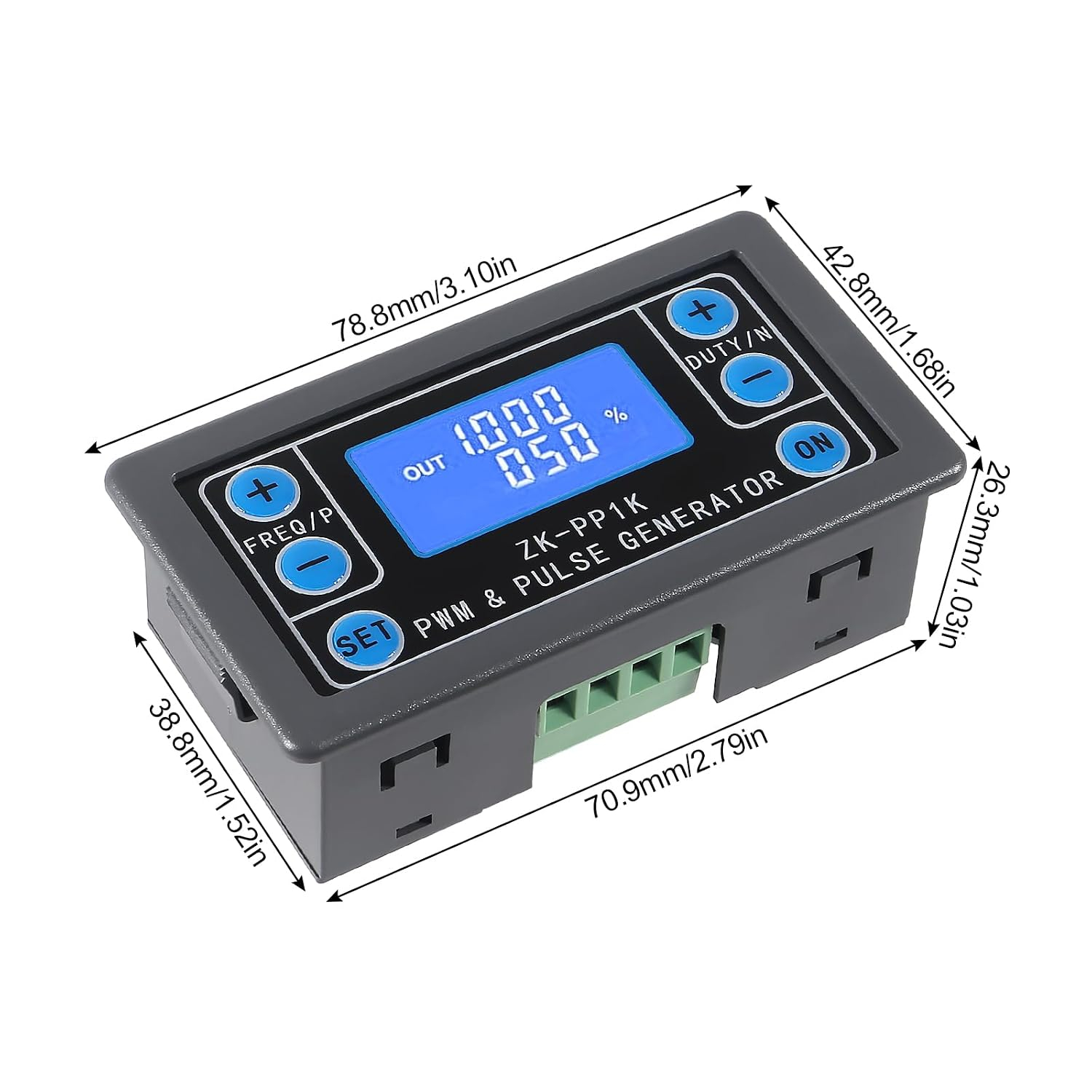

• Dimensiuni: 79x43x30mm
• Greutate: 40g

Instructiuni de montaj / utilizare:

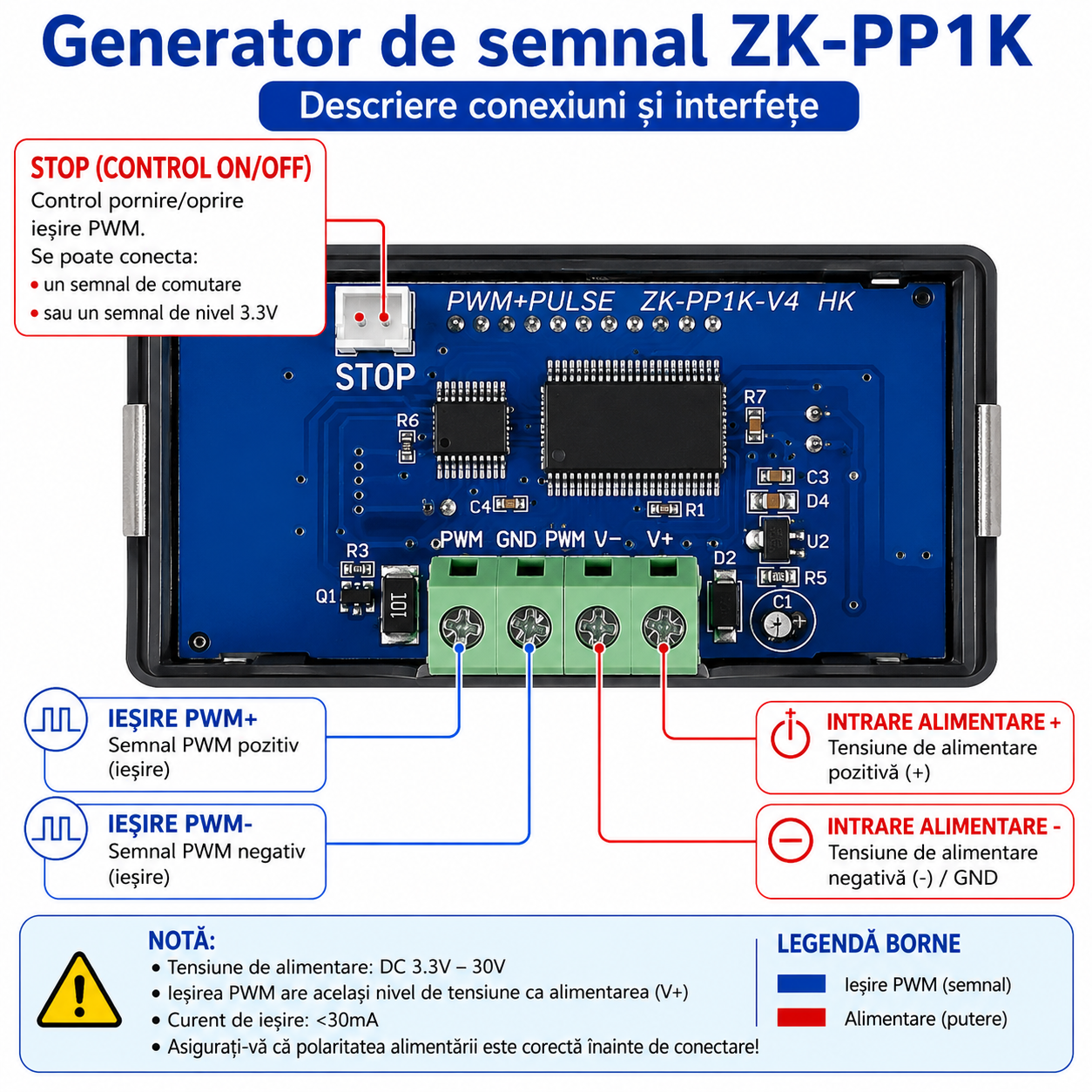

• Alimentati modulul la o sursa DC 3.3V-30V, respectand polaritatea corecta.
• Conectati iesirea modulului la circuitul testat, fara a depasi curentul de iesire de 30mA.

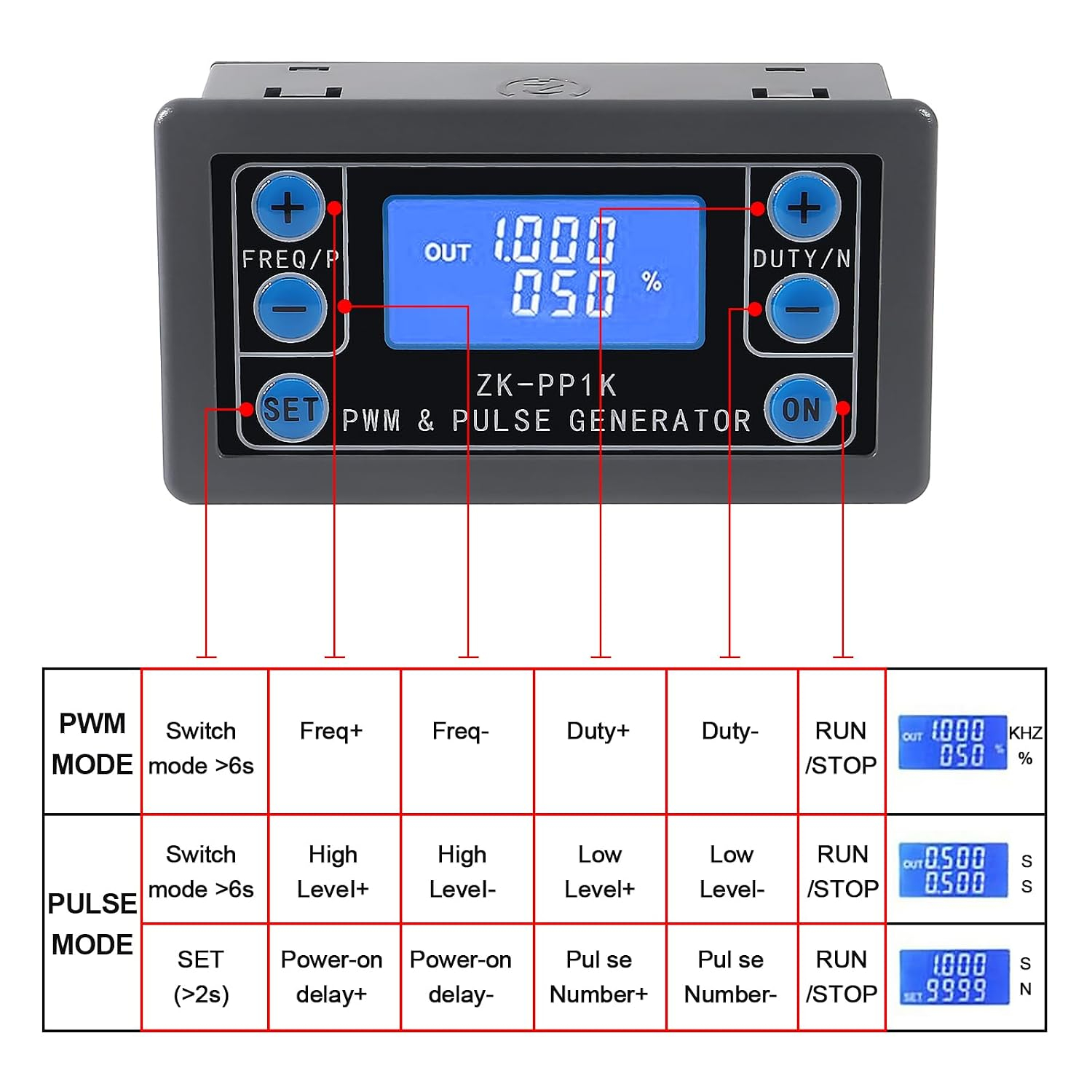

• Setati frecventa, ciclul de lucru sau parametrii impulsului folosind butoanele de pe panou.

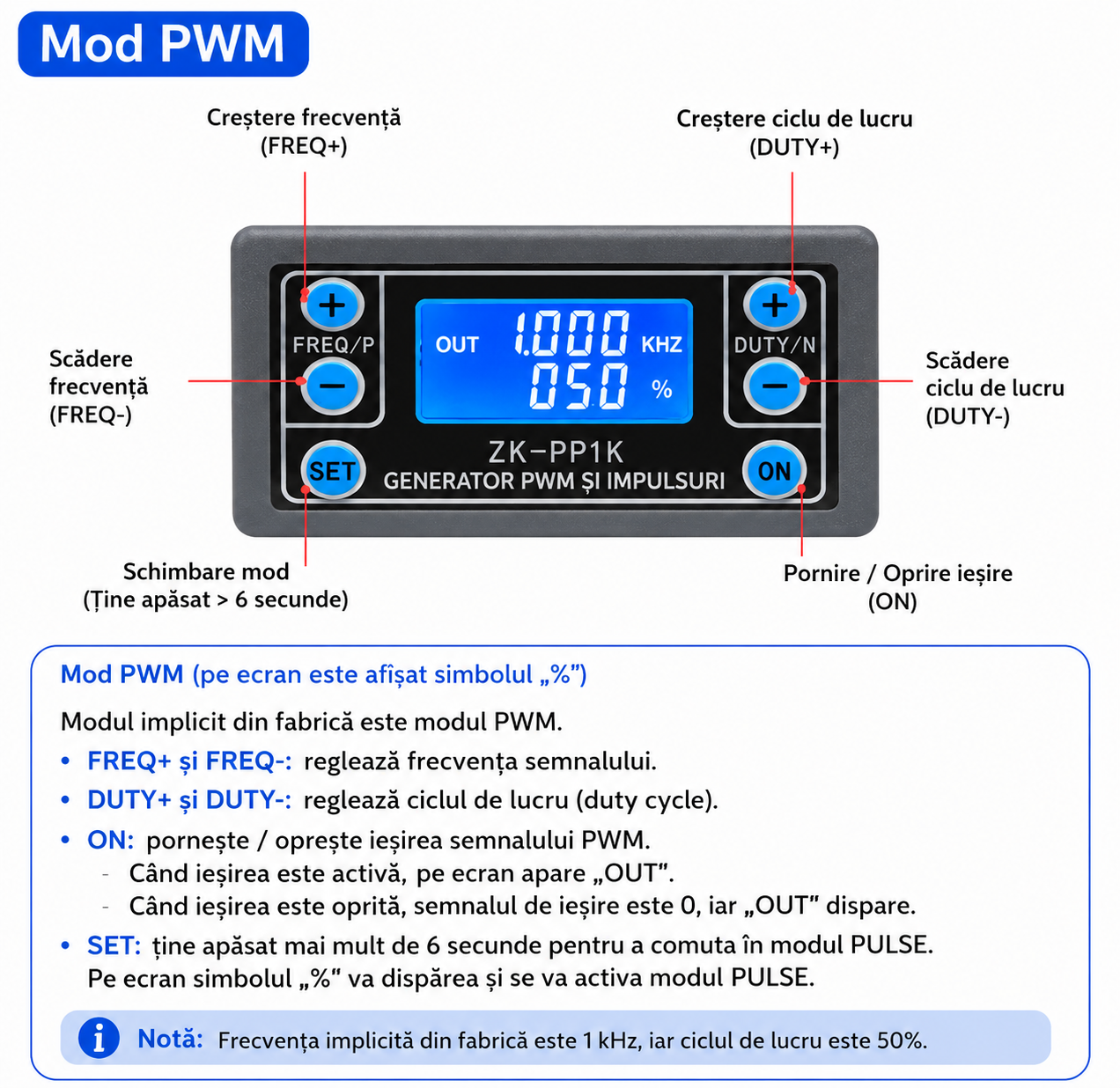

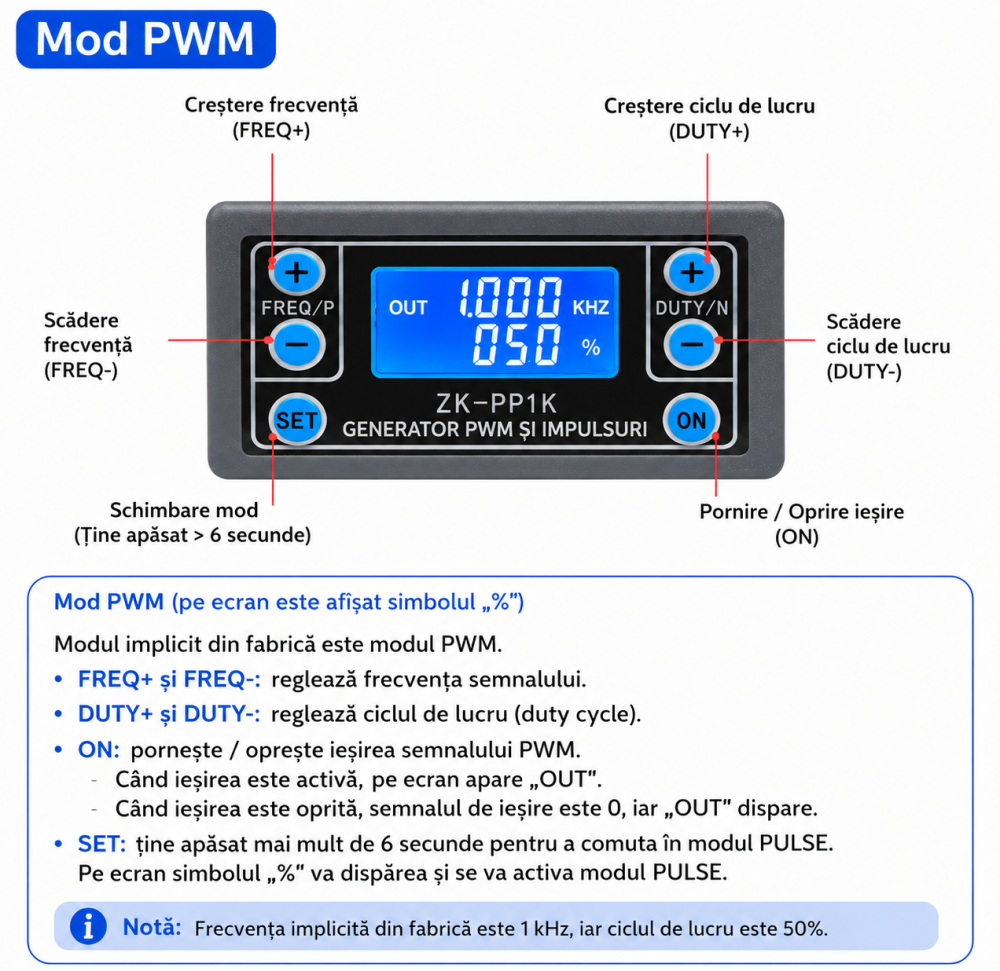

• Utilizati modul PWM pentru semnal cu frecventa si duty cycle reglabil.

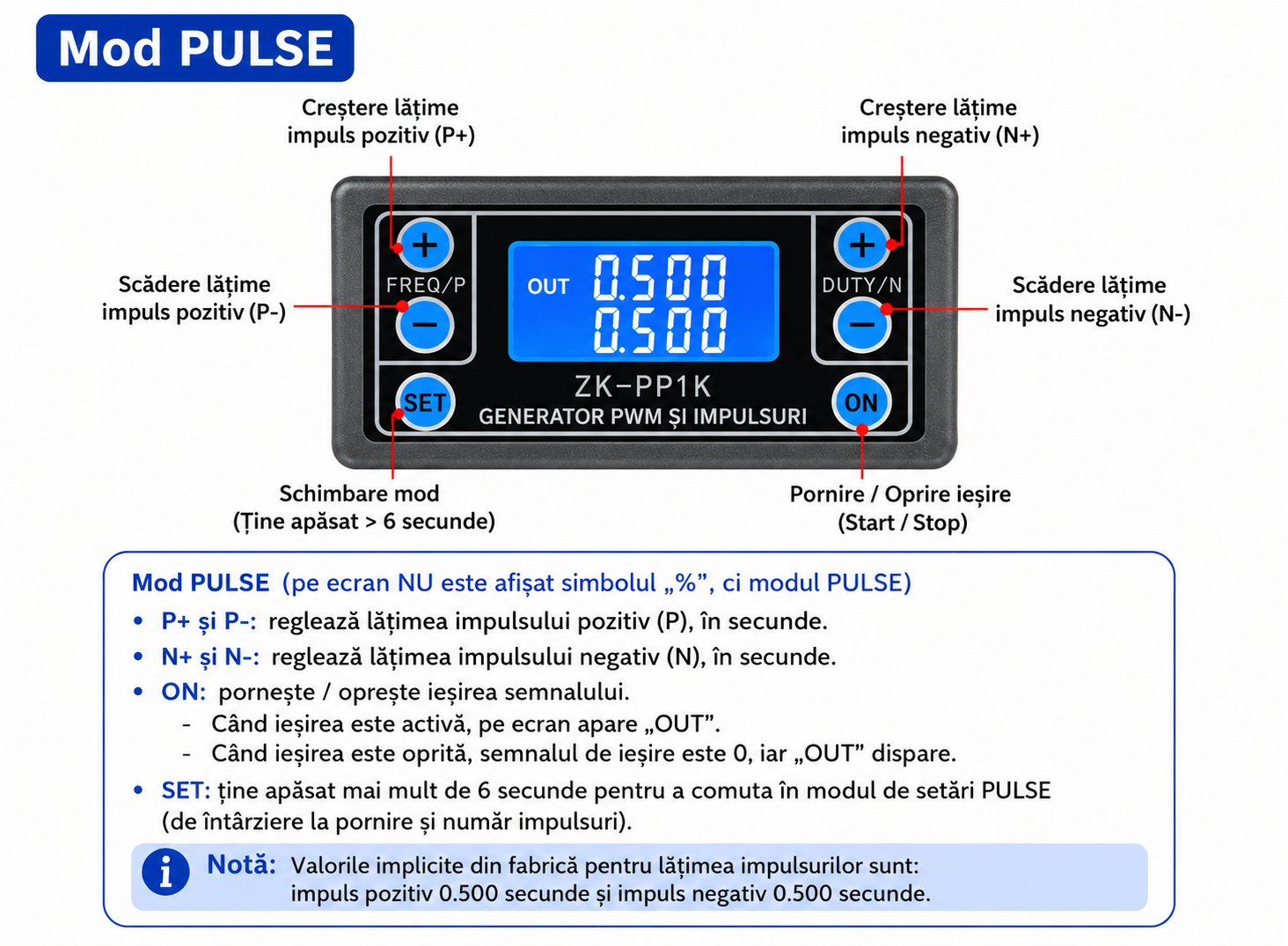

• Utilizati modul PULSE pentru generarea unui numar setat de impulsuri sau pentru functionare continua.
• Tineti cont ca amplitudinea semnalului de iesire este egala cu tensiunea de alimentare a modulului.
• Nu conectati direct sarcini mari, motoare sau consumatori de putere; pentru acestea folositi drivere, tranzistoare, relee sau module de comanda compatibile.
• Instalati modulul intr-o carcasa sau pozitie stabila, ferit de scurtcircuite, umezeala excesiva si contact accidental cu parti conductoare.
• Pentru integrare in echipamente electrice sau sisteme de automatizare, montajul trebuie realizat de o persoana competenta.
