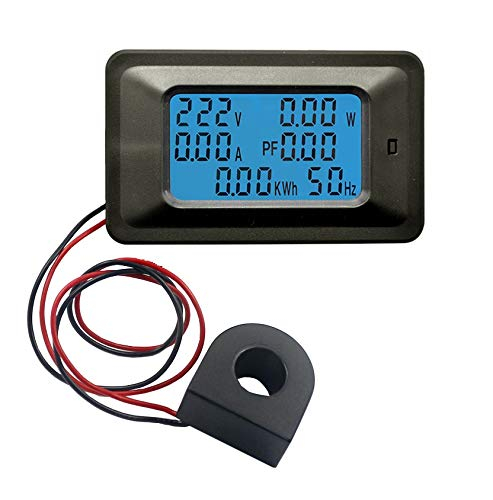

Wattmetrul digital P06S-100 este un modul de masurare pentru circuite AC, utilizat pentru monitorizarea consumului electric in tablouri, panouri, echipamente, bancuri de test sau aplicatii tehnice unde este necesara afisarea simultana a mai multor parametri electrici.

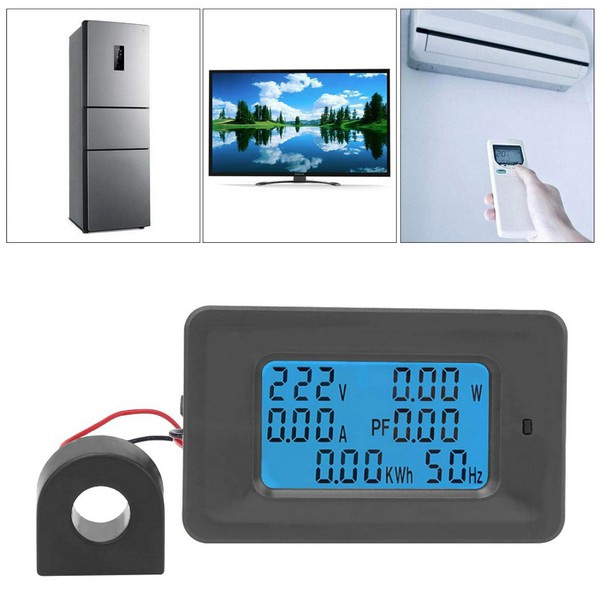

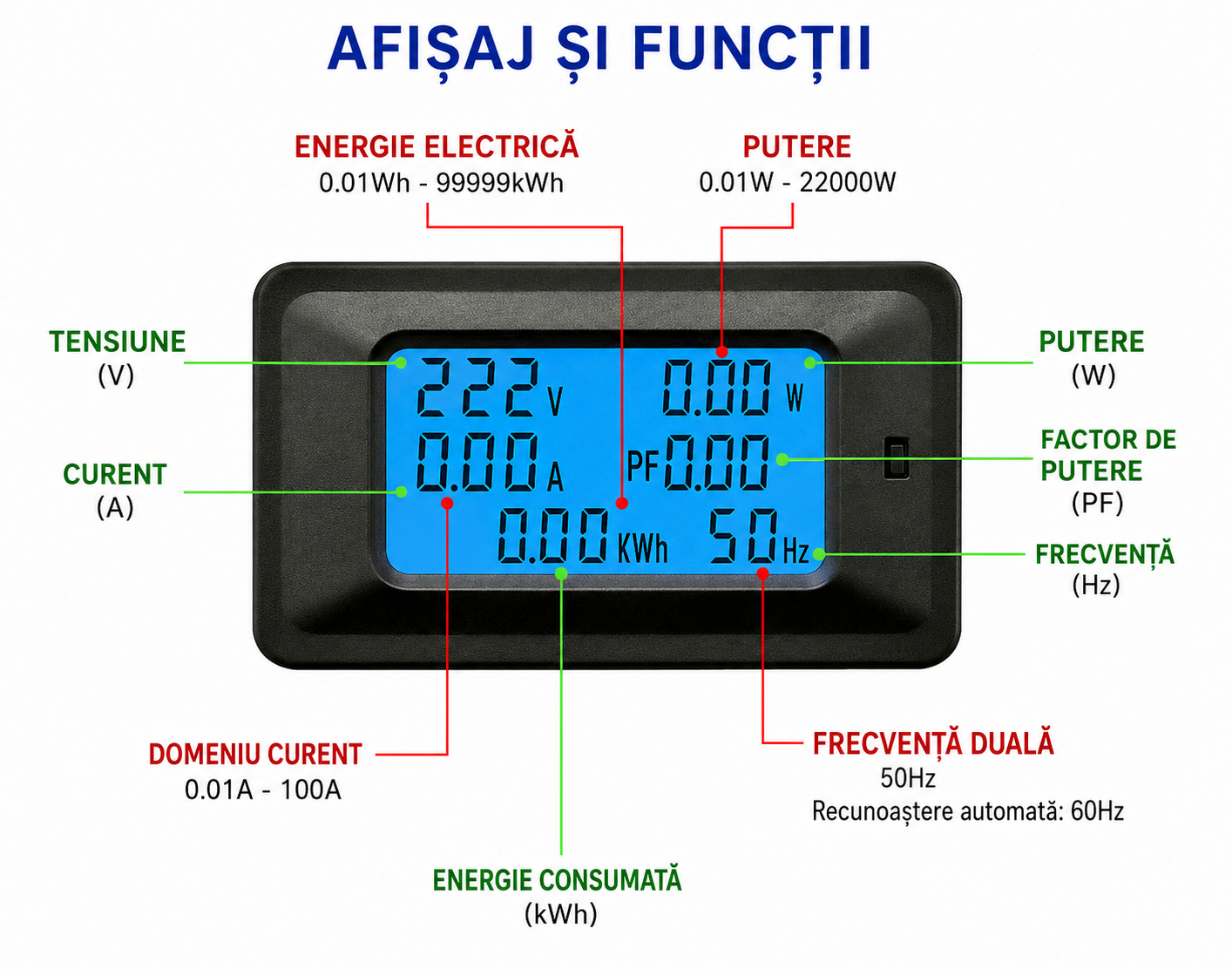

Afisajul LCD cu iluminare permite citirea valorilor pentru tensiune, curent, putere activa, factor de putere, energie consumata si frecventa. Varianta de 100A foloseste un senzor de curent tip CT, inclus in pachet, ceea ce permite masurarea curentului fara trecerea directa a intregului curent prin modulul de afisare.

Modulul este alimentat direct din reteaua AC, fara sursa externa separata. Functia de memorare permite pastrarea energiei cumulate, iar consumul total poate fi resetat prin apasarea lunga a butonului dedicat.

Specificatii tehnice:

• Model: P06S-100
• Tip produs: wattmetru digital / contor energie AC
• Tip masurare: tensiune, curent, putere, energie, frecventa, factor de putere
• Tensiune de lucru: AC 110-250V
• Domeniu masurare tensiune: AC 50-300V
• Curent maxim masurat: 100A
• Domeniu masurare curent: 0.01-100A
• Putere maxima afisata: 22000W
• Domeniu energie: 0.01Wh-99999kWh
• Domeniu frecventa: 45-65Hz
• Frecventa uzuala afisata: 50Hz / 60Hz, recunoastere automata
• Precizie tensiune: ±1%
• Precizie curent: ±2%
• Afisaj: LCD cu iluminare albastra
• Control iluminare: apasare scurta pentru pornire / oprire backlight
• Reset energie cumulata: apasare lunga aproximativ 5 secunde
• Setare protectie suprasarcina: apasare lunga aproximativ 3 secunde

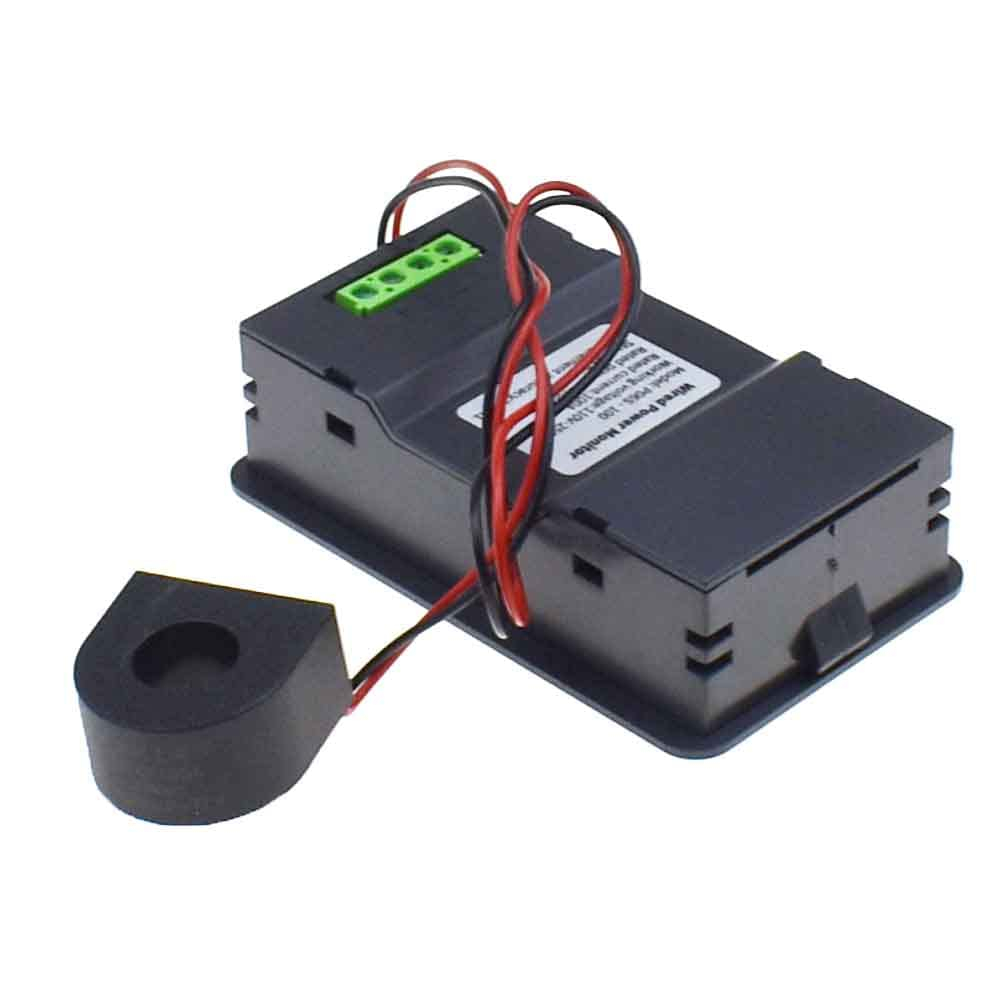

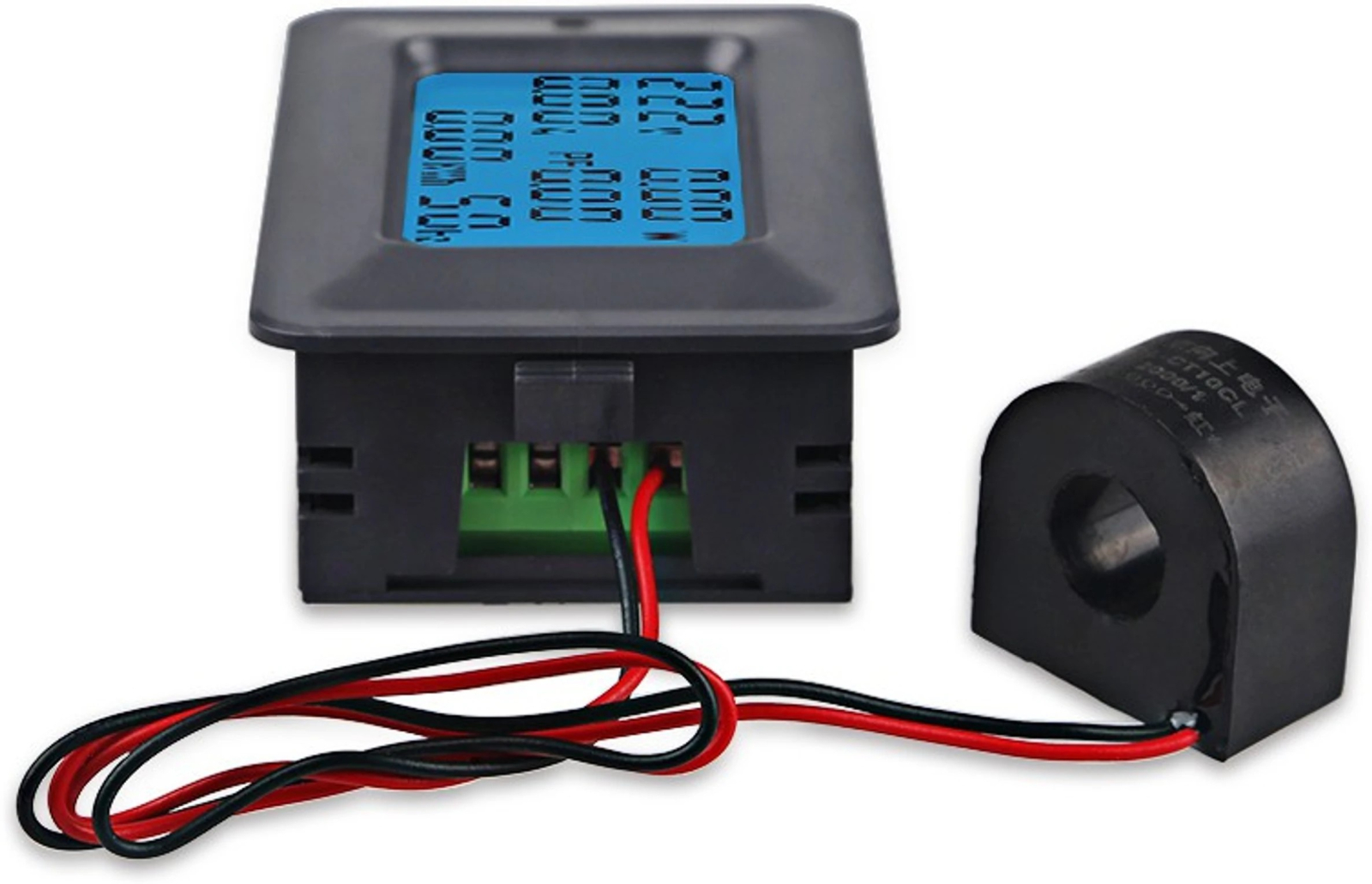

• Senzor curent: CT inclus
• Material carcasa: PC ignifug

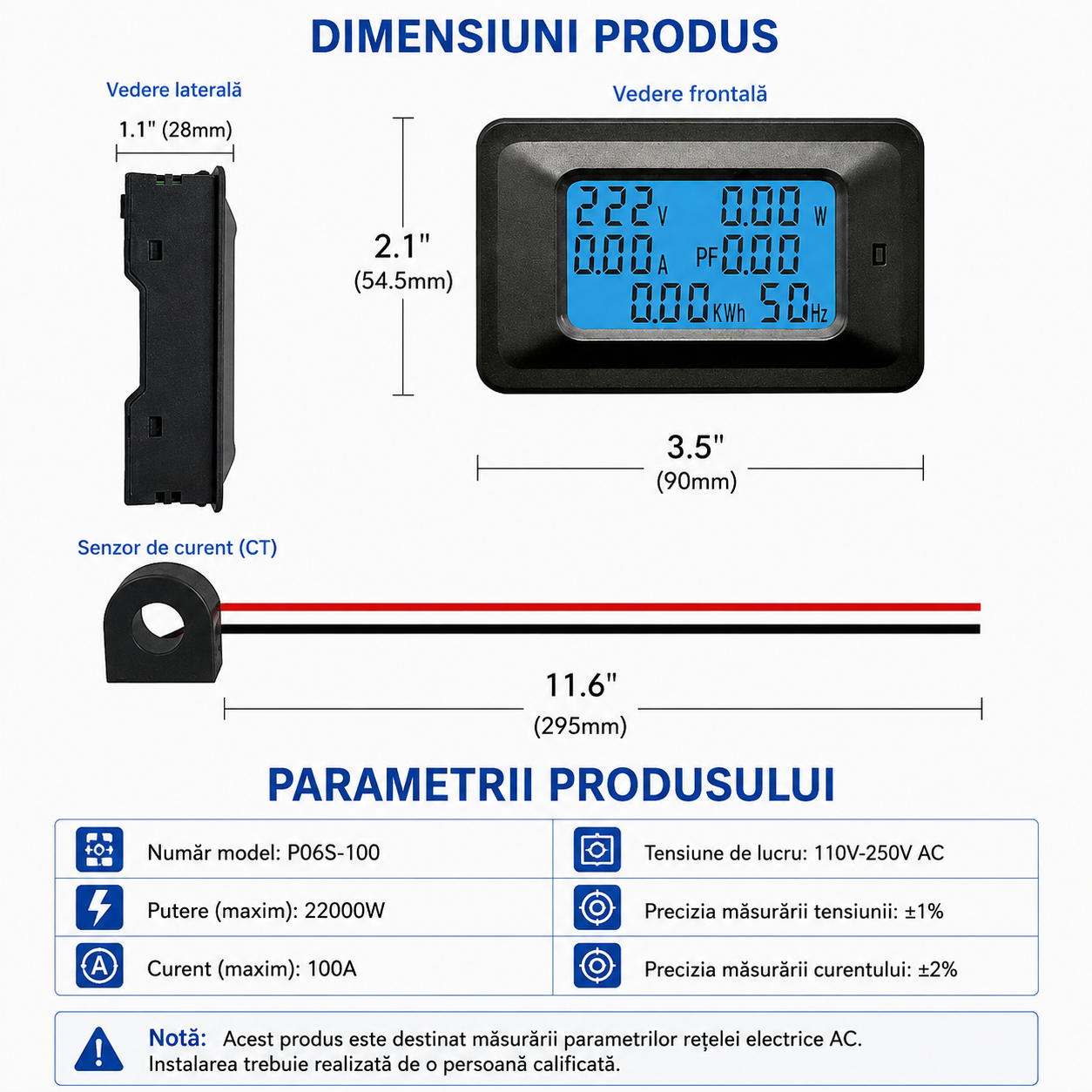

• Dimensiuni modul: 90x54.5x28mm
• Lungime cablu senzor CT: aproximativ 295mm

Instructiuni de montaj / utilizare:

• Utilizati modulul doar in circuite AC, in limita parametrilor specificati.

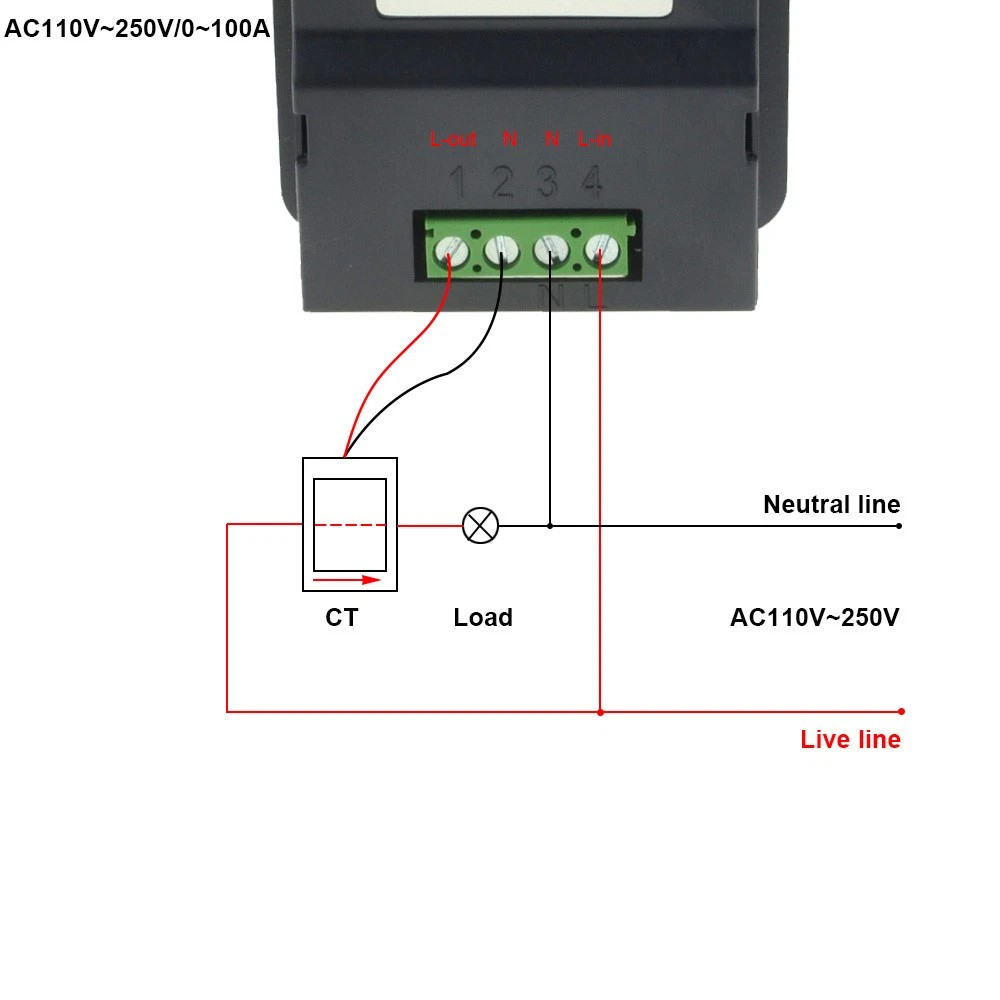

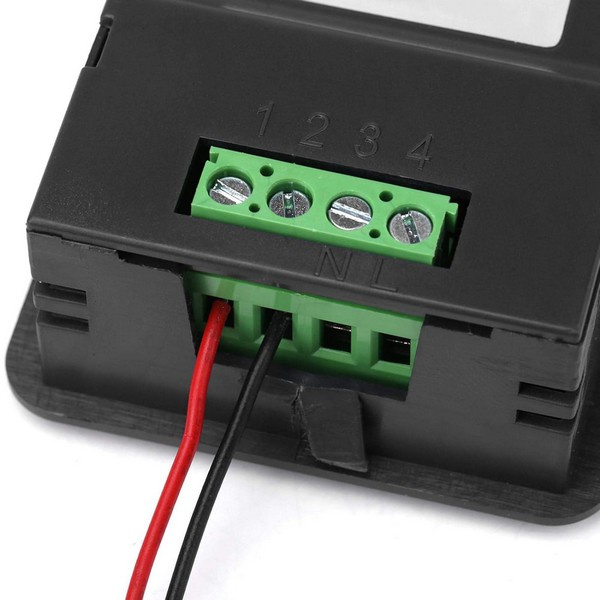

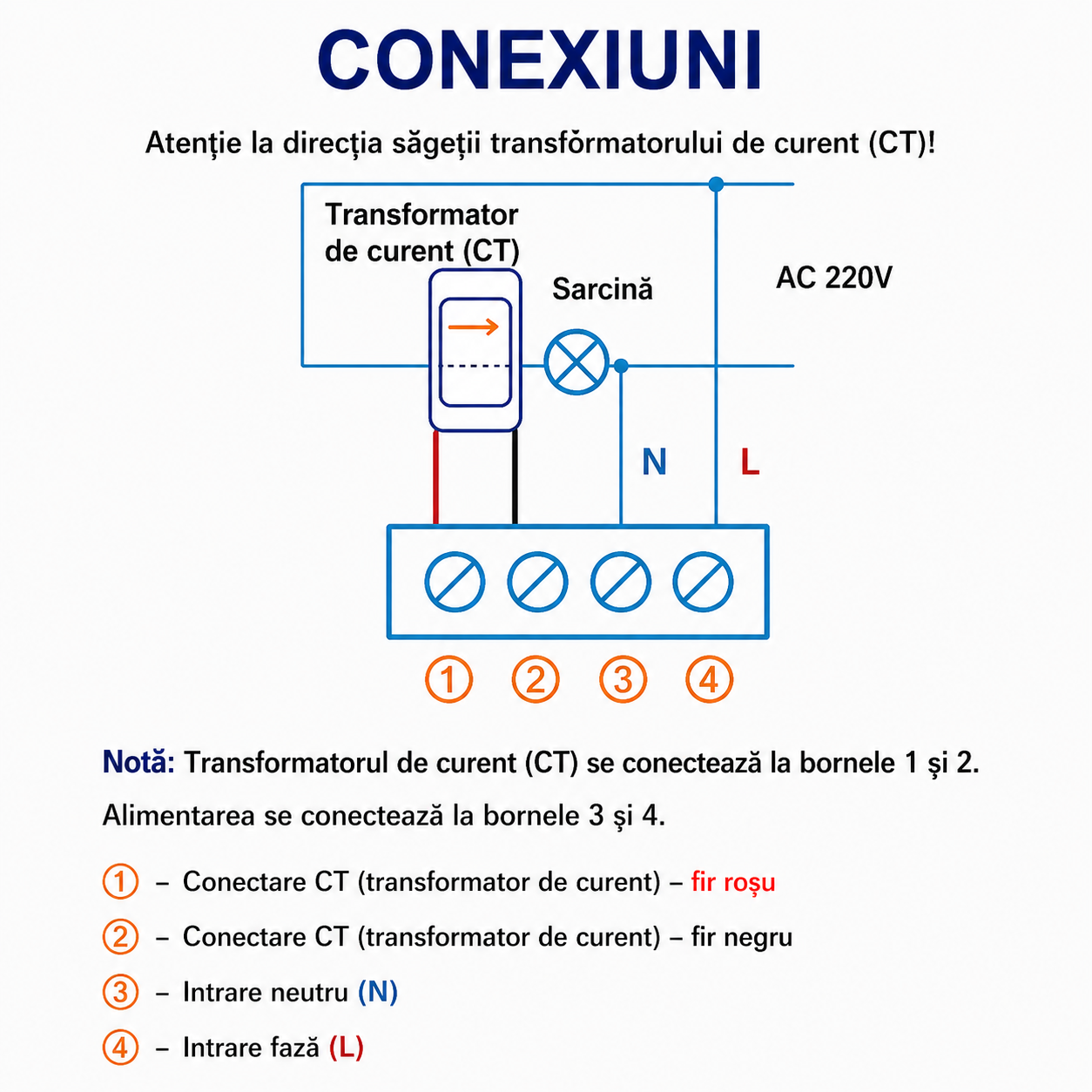

• Alimentati modulul la reteaua masurata, respectand schema de conectare si polaritatea bornelor indicate pentru alimentare.
• Treceti prin senzorul CT doar conductorul masurat, de regula faza. Nu treceti simultan faza si nulul prin senzor, deoarece masurarea curentului poate fi eronata.
• Nu depasiti curentul maxim de 100A si puterea maxima afisata de 22000W.
• Pentru aprinderea sau stingerea iluminarii de fundal, apasati scurt butonul modulului.
• Pentru setarea limitei de suprasarcina, tineti apasat butonul aproximativ 3 secunde.
• Pentru resetarea energiei cumulate, tineti apasat butonul aproximativ 5 secunde.
• Montati modulul intr-un panou sau intr-o carcasa adecvata, ferit de umezeala, praf excesiv si contact accidental cu bornele electrice.
• Deoarece produsul se conecteaza la tensiune de retea, instalarea trebuie realizata de o persoana competenta / autorizata. Manevrarea incorecta poate provoca defectarea produsului sau riscuri electrice.
