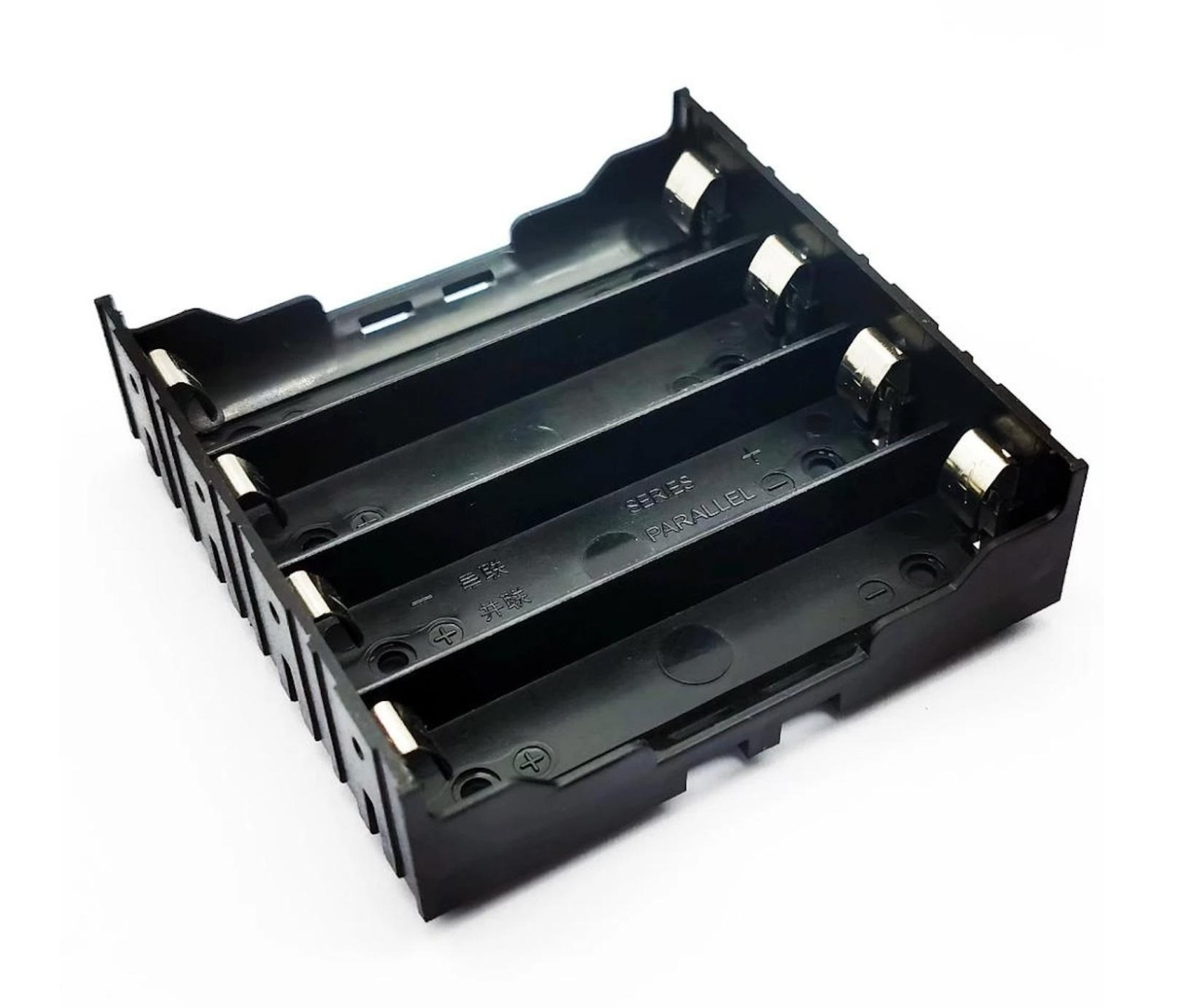

Suportul pentru 4 acumulatori 18650 fixeaza celulele si asigura conectarea lor la circuitul alimentat. Este potrivit pentru montaje electronice portabile si prototipuri, permitand inlocuirea acumulatorilor fara refacerea legaturilor electrice.

Specificatii tehnice:

• Format acumulatori: 18650

• Tip acumulatori: Li-Ion

• Numar slot-uri: 4

• Tensiune nominala pe acumulator: 3.7V

• Material: plastic

• Culoare: negru

Continut pachet:

• 1 suport pentru acumulatori cu pini de conectare

Instructiuni de montaj:

1. Cu suportul gol, se verifica legaturile dintre contacte cu un multimetru pentru identificarea configuratiei electrice si a terminalelor de iesire.

2. Se introduc acumulatorii conform marcajelor de polaritate din locasuri.

3. Se masoara tensiunea si polaritatea la terminalele de iesire si se verifica incadrarea in limitele circuitului alimentat.

4. Se scot acumulatorii si se realizeaza conexiunile electrice la pinii suportului, respectand polaritatea identificata si geometria terminalelor.

5. Se izoleaza imbinarile si se verifica absenta scurtcircuitelor inainte de reintroducerea acumulatorilor.

Recomandari si precautii:

• Se evita scurtcircuitarea contactelor si a terminalelor de iesire.

• Nu se folosesc acumulatori cu invelisul izolator deteriorat si nu se forteaza introducerea celulelor in locasuri.

• Se utilizeaza acumulatori de acelasi tip, capacitate si stare de incarcare.

• Incarcarea necesita un incarcator adecvat si protectii corespunzatoare configuratiei acumulatorilor; suportul nu inlocuieste aceste circuite.
