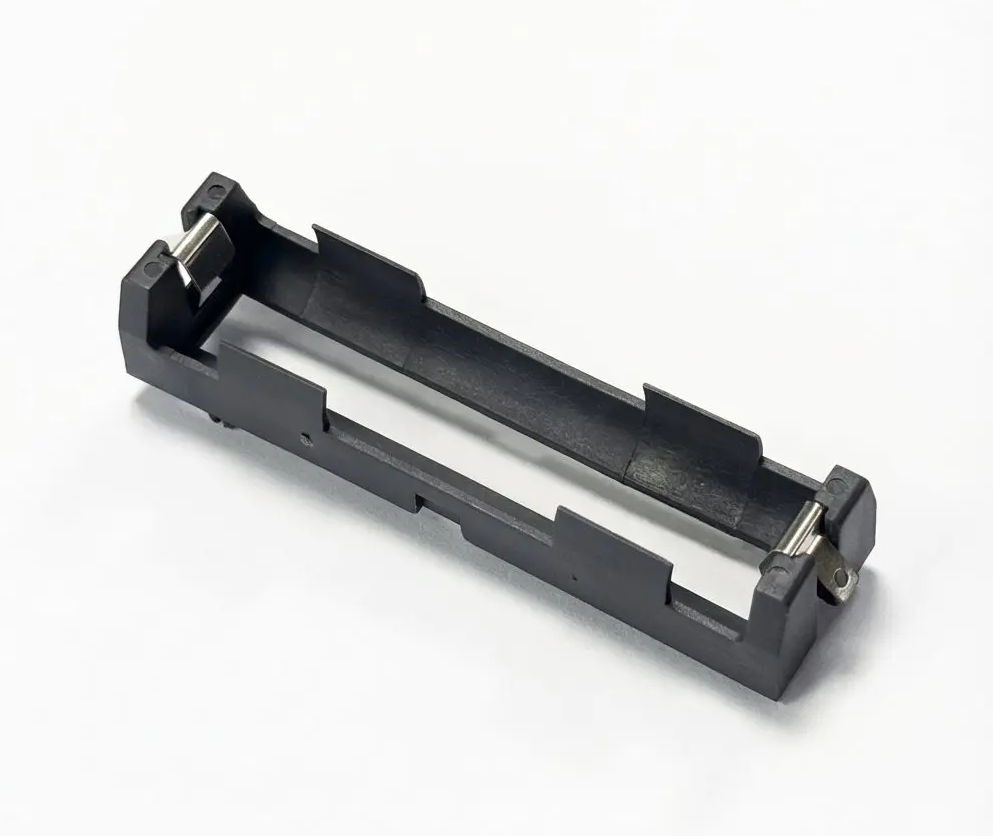

Suportul pentru 1 acumulator 18650 se monteaza prin lipire pe suprafata placii de circuit imprimat si asigura fixarea si contactul electric al celulei. Este potrivit pentru montaje electronice portabile si prototipuri, permitand inlocuirea acumulatorului fara dezlipirea suportului de pe placa.

Specificatii tehnice:

• Format acumulator: 18650

• Numar slot-uri: 1

• Tip montaj: SMD, prin tehnologie SMT

• Curent admis: <1A

• Material carcasa: ABS

• Contacte: metalice, placate

• Grosime contacte: 0.3mm

• Dimensiuni: 77x20.8mm

• Greutate: 9g

• Culoare: negru

Continut pachet:

• 1 suport pentru acumulator

Instructiuni de montaj:

1. Se verifica potrivirea terminalelor suportului cu padurile de lipire ale placii.

2. Cu acumulatorul scos si placa nealimentata, se pozitioneaza suportul astfel incat contactele pozitiv si negativ sa corespunda conexiunilor circuitului.

3. Se lipesc terminalele, evitand incalzirea prelungita a carcasei.

4. Se verifica imbinarile si absenta scurtcircuitelor inainte de punerea in functiune.

Utilizare:

Se introduce acumulatorul respectand marcajele de polaritate de pe carcasa. Inainte de alimentarea montajului, se verifica tensiunea la borne si compatibilitatea acesteia cu circuitul.

Recomandari si precautii:

• Se evita atingerea simultana a contactelor cu obiecte metalice.

• Nu se forteaza introducerea acumulatorului si nu se folosesc celule cu invelisul izolator deteriorat.

• Suportul nu inlocuieste circuitul de incarcare sau protectiile necesare acumulatorului.

• Acumulatorul se scoate inainte de orice interventie de lipire pe placa.
