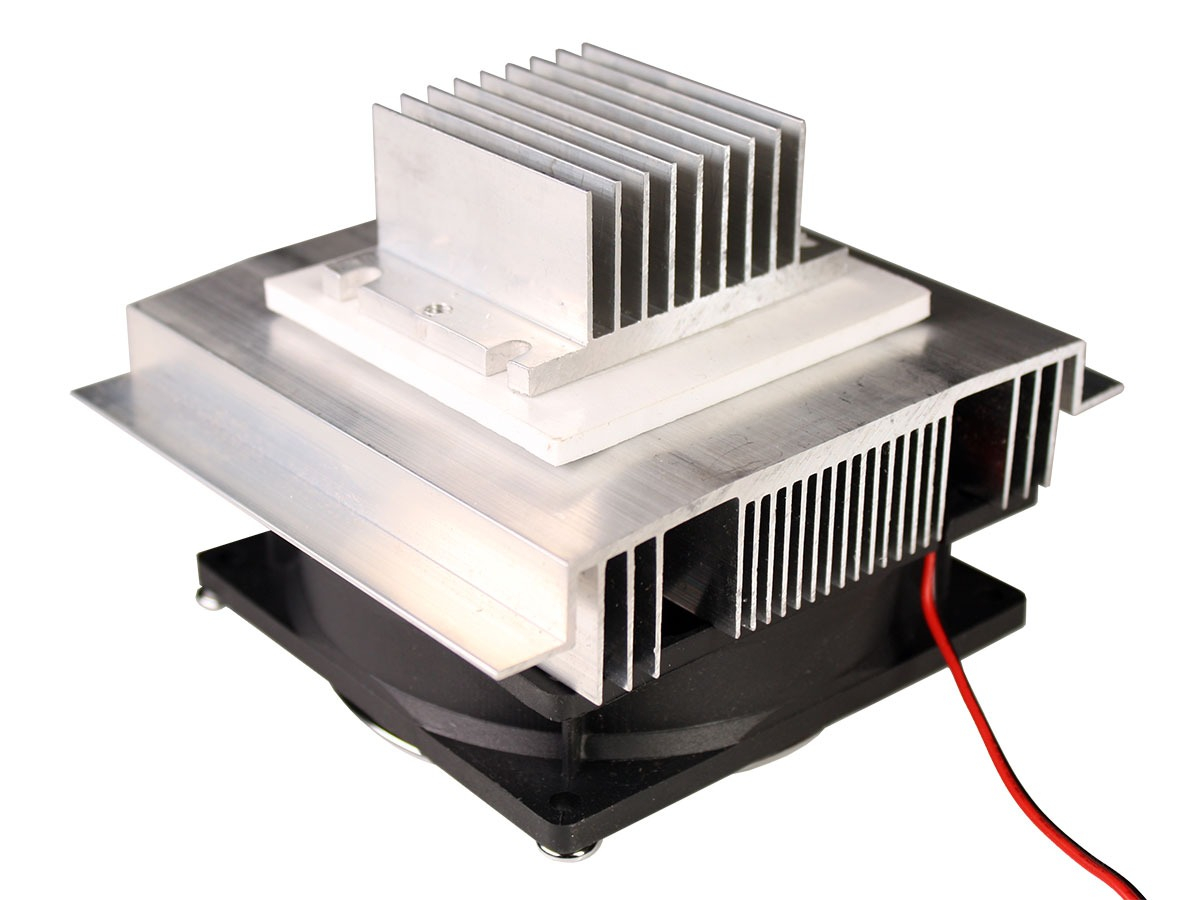

Kitul de racire termoelectrica utilizeaza un modul Peltier TEC1-12709 (12V, 9A) pentru transferul de caldura intre cele doua fete ale elementului. Ansamblul este prevazut cu radiator din aluminiu, ventilator si bloc rece, fiind potrivit pentru realizarea sistemelor compacte de racire.

Radiatorul si ventilatorul evacueaza eficient caldura de pe partea calda a modulului Peltier, in timp ce blocul rece poate fi utilizat pentru racirea obiectelor sau a diferitelor aplicatii experimentale. Kitul este potrivit pentru proiecte DIY, demonstratii educationale, experimente de termoelectricitate, racirea senzorilor sau alte aplicatii care necesita transfer termic controlat.

Produsul se livreaza complet echipat, impreuna cu modulul Peltier TEC1-12709, radiatoarele, ventilatorul, grila de protectie, izolatia si accesoriile necesare montajului.

Specificatii tehnice:

• Tip produs: kit racire termoelectrica
• Modul Peltier inclus: TEC1-12709
• Tensiune modul: 12V DC
• Curent modul: 9A
• Dimensiuni externe: 25 × 120 × 100mm
• Dimensiune placa metalica de racire: 120 × 23 × 105mm
• Dimensiune bloc rece: 46 × 28 × 60mm
• Material radiator: aluminiu
• Ventilator: inclus
• Grila protectie ventilator: inclusa

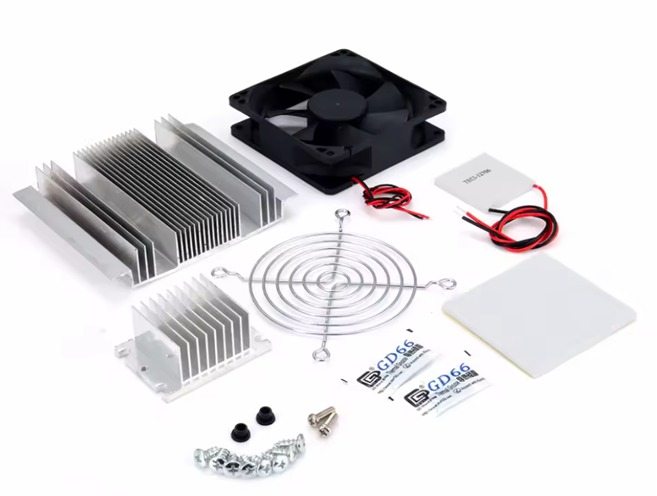

Pachetul contine:

• 1 x modul Peltier TEC1-12709 (12V, 9A)
• 1 x ventilator
• 1 x grila protectie ventilator
• 1 x radiator principal din aluminiu
• 1 x bloc rece / radiator secundar
• 1 x izolatie pentru modulul Peltier
• 1 x set suruburi pentru montaj

Instructiuni de montaj / utilizare:

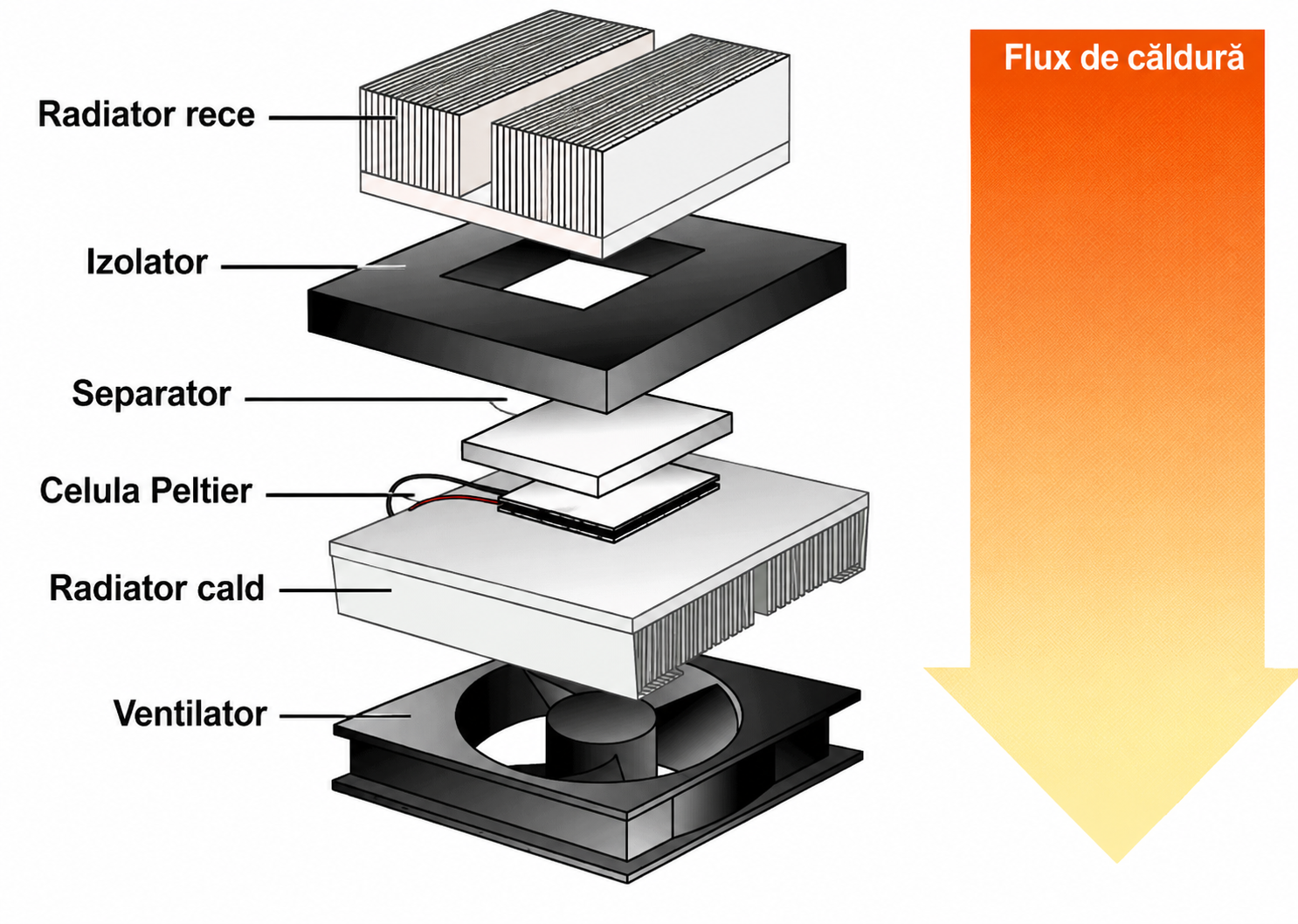

1. Identificati radiatorul cald, ventilatorul, elementul Peltier, placa sau blocul rece, izolatorul si elementele de fixare.
2. Curatati si degresati suprafetele de contact ale radiatorului, elementului Peltier si placii reci.
3. Aplicati un strat subtire si uniform de pasta termoconductoare pe ambele fete ale elementului Peltier.
4. Pozitionati elementul Peltier intre radiatorul cald si placa rece, centrat si fara tensiune mecanica asupra cablurilor.
5. Montati izolatorul in jurul zonei reci, fara sa acoperiti suprafata activa de contact.
6. Strangeti suruburile treptat si alternativ, in cruce, pentru a obtine o presiune uniforma. Nu fortati elementul Peltier si nu il montati pe suprafete neplane.

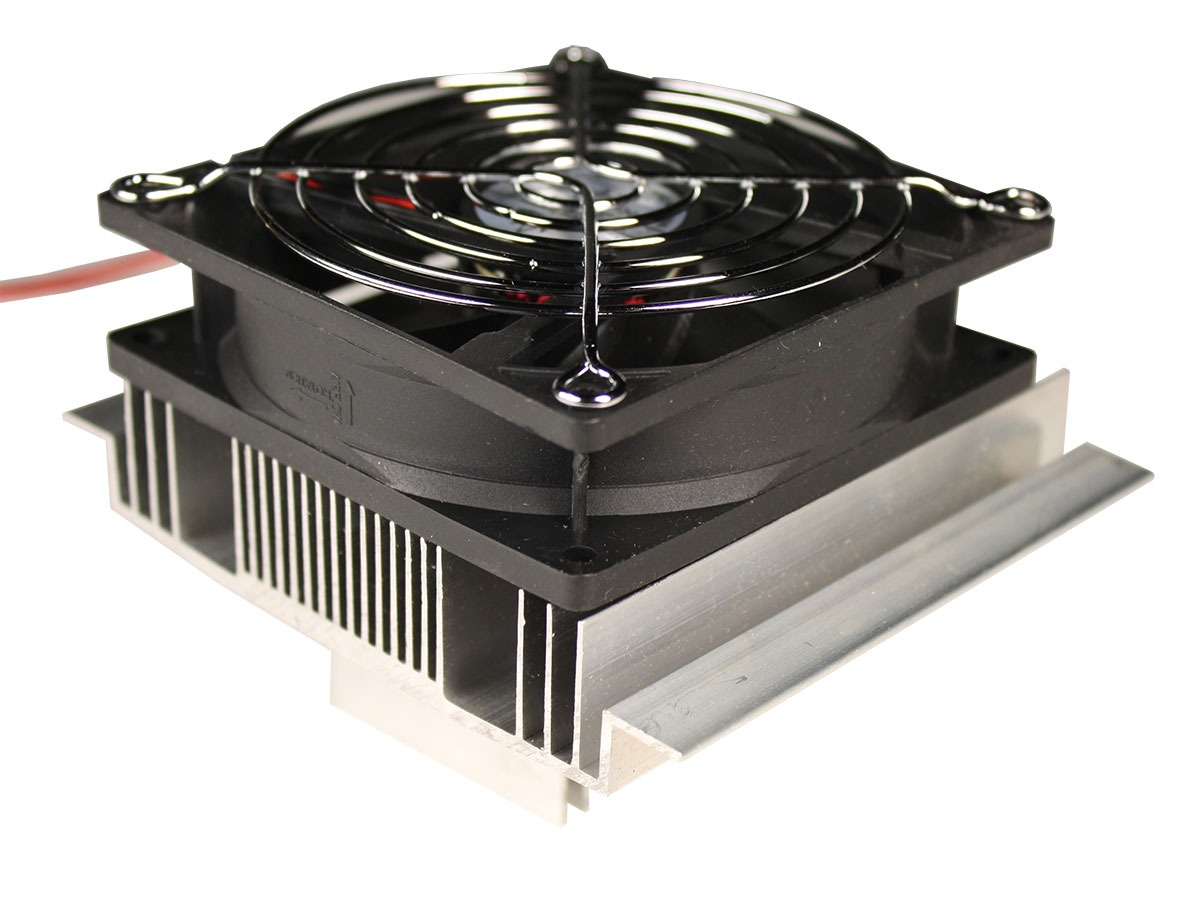

7. Fixati ventilatorul pe radiatorul cald astfel incat aerul sa circule liber prin aripioarele radiatorului. Partea calda trebuie sa evacueze caldura in exteriorul incintei.
8. Conectati ventilatorul si elementul Peltier la o sursa stabilizata de 12V DC, capabila sa furnizeze curentul necesar. Verificati polaritatea inainte de alimentare.
9. Porniti mai intai ventilatorul, apoi alimentati elementul Peltier. Verificati daca placa rece se raceste si radiatorul cu ventilator se incalzeste.
10. Daca radiatorul cald se supraincalzeste rapid, opriti imediat sistemul si verificati pasta termoconductoare, presiunea de contact, pozitionarea modulului si functionarea ventilatorului.
11. Protejati conexiunile electrice impotriva condensului, care poate aparea pe partea rece in timpul functionarii.
12. Nu utilizati elementul Peltier fara radiator, ventilator si contact termic corespunzator. Montajul trebuie realizat de o persoana competenta.
