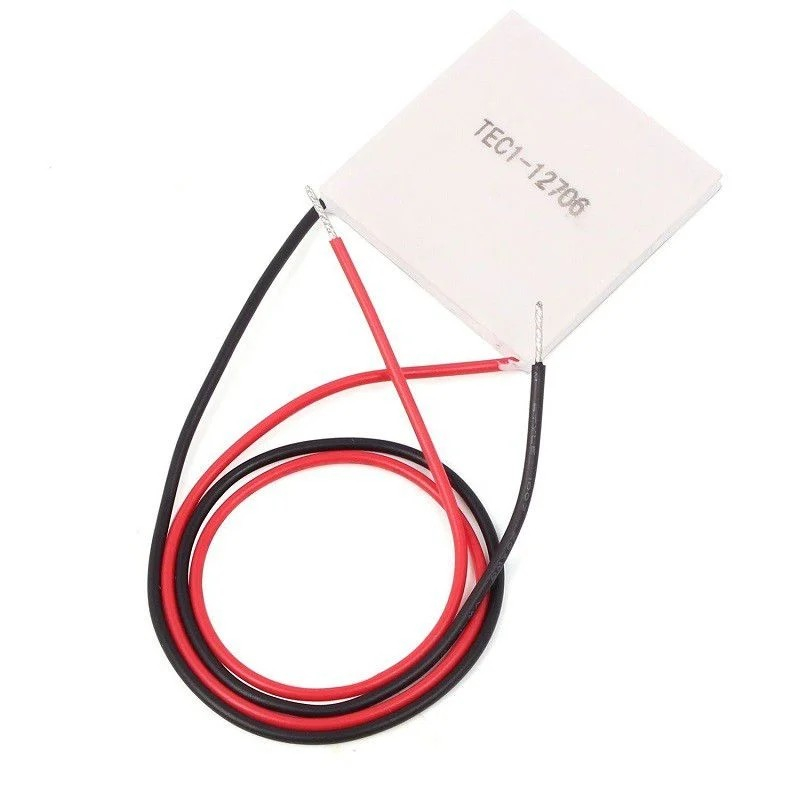

Elementul termoelectric Peltier TEC1-12706 transfera caldura intre cele doua fete atunci cand este alimentat cu tensiune continua, o fata racindu-se in timp ce cealalta se incalzeste. Prin inversarea polaritatii se schimba sensul transferului termic, permitand utilizarea in sisteme compacte de racire, incalzire si control al temperaturii.

Specificatii tehnice:

• Tip produs: element termoelectric Peltier.
• Model: TEC1-12706.
• Tensiune nominala: 12V DC.
• Tensiune maxima: 15V DC.
• Curent de lucru la 12V: 4.3-4.6A.
• Curent de pornire: 5.8A.
• Putere maxima de racire Qcmax: 50-60W.
• Diferenta maxima de temperatura la Qc=0: peste 67°C.
• Rezistenta interna: 2.5-2.8Ω.
• Conditii de masurare a rezistentei: 23±1°C, 1kHz AC.
• Dimensiuni: 40x40x3.8mm.
• Numar de cupluri termoelectrice: 127.
• Interval de temperatura al mediului de lucru: -55...+83°C.

Continut pachet:

• 1 element termoelectric Peltier TEC1-12706.

Instructiuni de montaj:

1. Suprafetele de contact ale modulului, radiatorului si placii reci se curata si se degreseaza.
2. Pe ambele fete ale elementului se aplica un strat subtire si uniform de pasta termoconductoare.
3. Partea calda se monteaza pe un radiator dimensionat corespunzator, preferabil prevazut cu ventilatie activa.
4. Modulul se fixeaza intre suprafete metalice plane, cu presiune uniforma si fara deformarea placilor ceramice.
5. Elementele de fixare se strang progresiv si alternativ, fara aplicarea unei forte excesive.
6. Modulul se conecteaza la o sursa stabilizata de tensiune continua, capabila sa furnizeze curentul necesar.
7. Sistemul de racire al partii calde se porneste inaintea alimentarii elementului Peltier.
8. Polaritatea se verifica inainte de pornire; inversarea acesteia schimba intre ele fata rece si fata calda.

Recomandari si precautii:

• Modulul nu se alimenteaza fara radiator montat pe partea calda.
• Valorile electrice si termice maxime nu trebuie depasite.
• Placile ceramice nu trebuie indoite, lovite sau montate pe suprafete neplane.

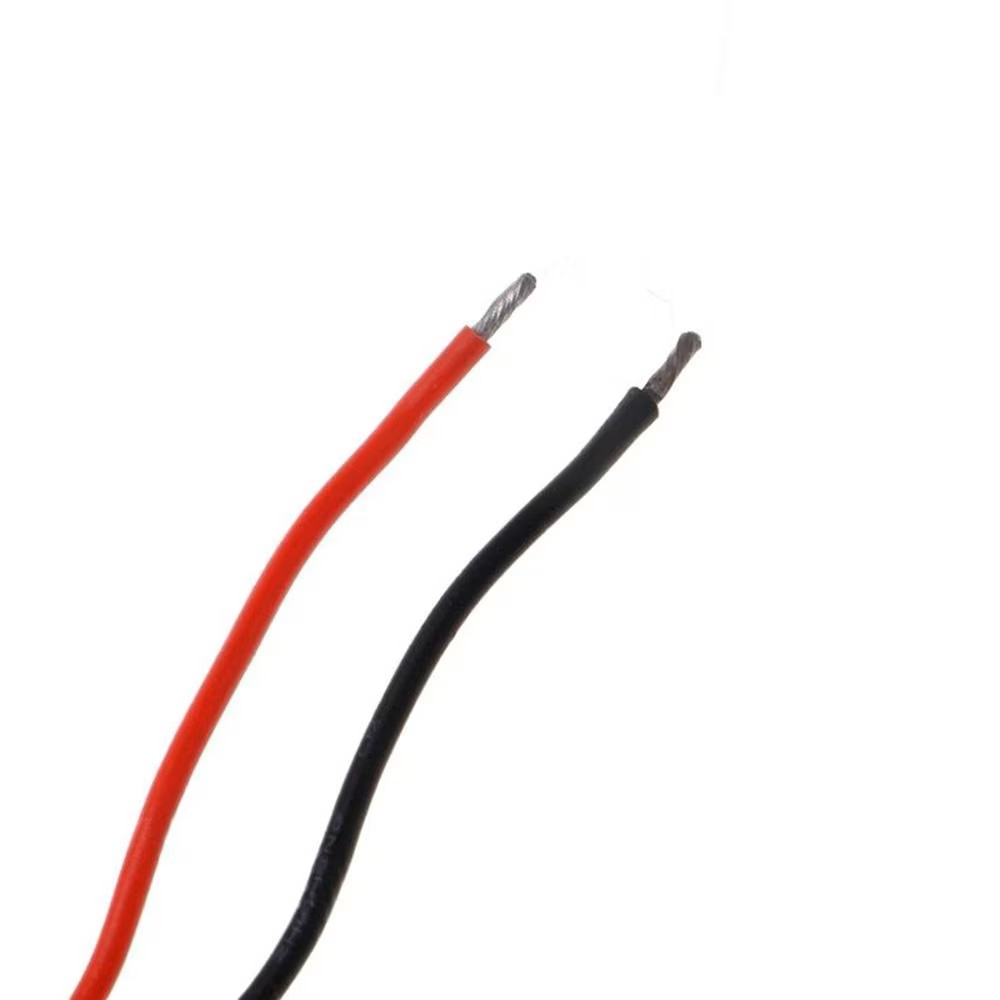

• Cablurile nu trebuie tensionate sau fortate in zona de intrare in modul.
• Conexiunile electrice trebuie protejate impotriva condensului format pe partea rece.
• Alimentarea se opreste imediat daca radiatorul se supraincalzeste sau transferul termic nu functioneaza corespunzator.
• Performanta reala depinde de radiator, ventilatie, temperatura ambientala, sursa de alimentare si izolatia termica a ansamblului.
