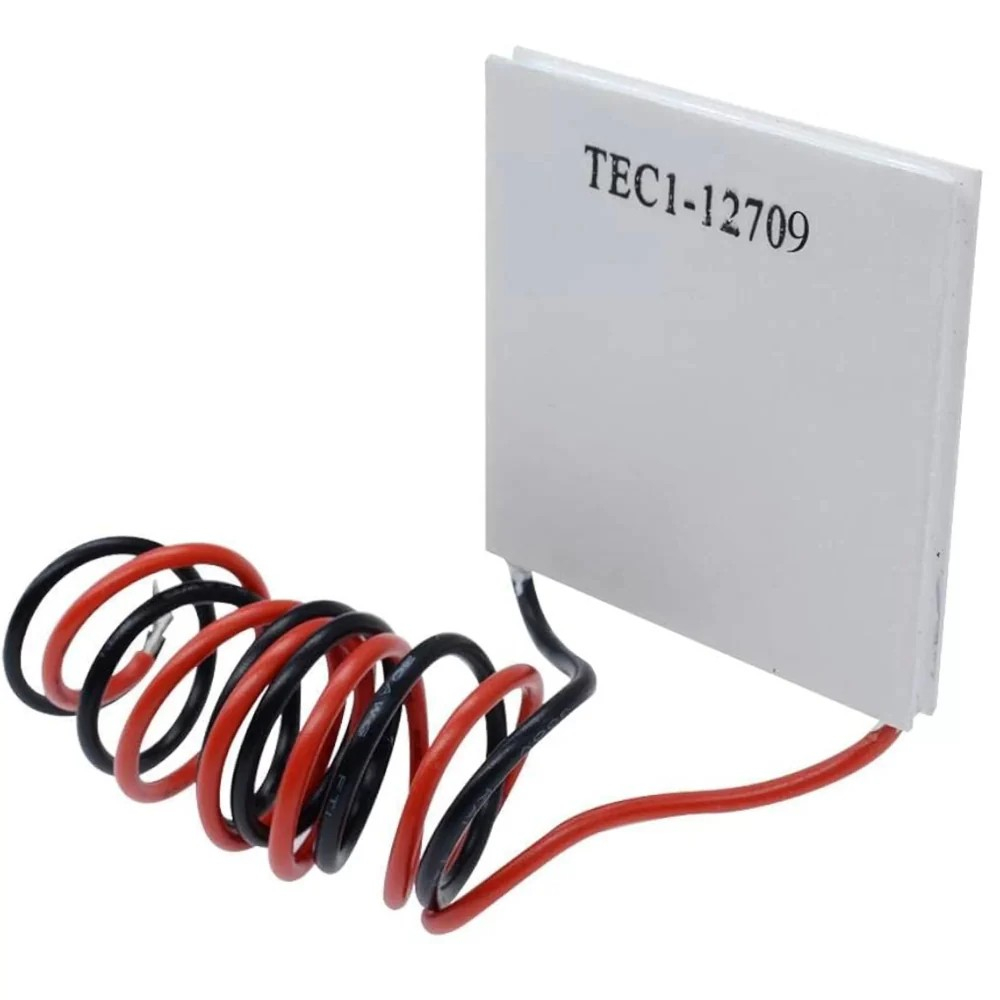

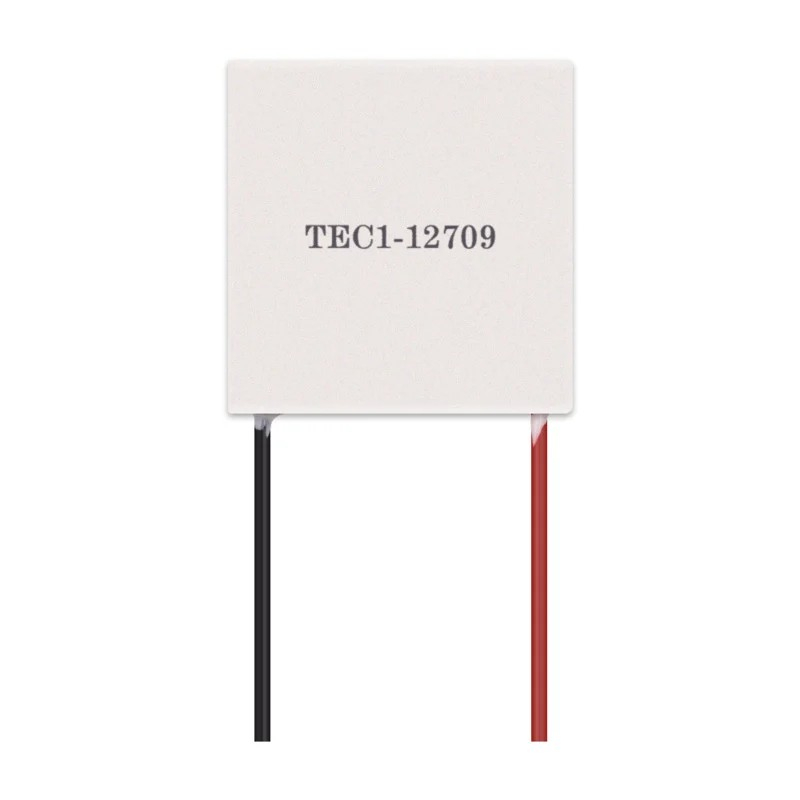

Elementul termoelectric Peltier TEC1-12709 transfera caldura intre cele doua fete ale modulului atunci cand este alimentat cu tensiune continua. O fata se raceste, iar cealalta se incalzeste, sensul transferului termic putand fi inversat prin schimbarea polaritatii.

Modulul poate fi utilizat in sisteme de racire termoelectrica, mini frigidere, incinte racite, dispozitive pentru controlul temperaturii si proiecte electronice DIY.

Pentru functionare corecta, partea calda trebuie montata pe un radiator dimensionat corespunzator, de preferat prevazut cu ventilatie fortata. Performanta de racire depinde de radiator, ventilatie, temperatura ambientala, sursa de alimentare si izolatia termica a sistemului.

Specificatii tehnice:

• Model: TEC1-12709
• Tip produs: element termoelectric Peltier
• Tensiune recomandata de alimentare: 12V DC
• Curent maxim: 9A
• Dimensiuni: 40x40mm
• Numar de cupluri termoelectrice: 127
• Functie: racire si incalzire prin inversarea polaritatii
• Aplicatii: racire termoelectrica, controlul temperaturii, mini sisteme de refrigerare si proiecte DIY

Nota: Valorile maxime pot varia in functie de producator, temperatura de lucru si eficienta racirii. Performanta reala depinde de radiator, ventilatie, alimentare si conditiile de montaj.

Instructiuni de montaj / utilizare:

• Curatati si degresati suprafetele de contact inainte de montaj.
• Aplicati un strat subtire si uniform de pasta termoconductoare pe ambele fete ale modulului.
• Montati elementul intre doua suprafete metalice plane, fara a indoi sau forta placile ceramice.
• Fixati partea calda pe un radiator corespunzator, prevazut cu ventilator.
• Strangeti suruburile treptat si uniform, in cruce, pentru distribuirea egala a presiunii.
• Utilizati o sursa stabilizata de 12V DC, capabila sa furnizeze curentul necesar.

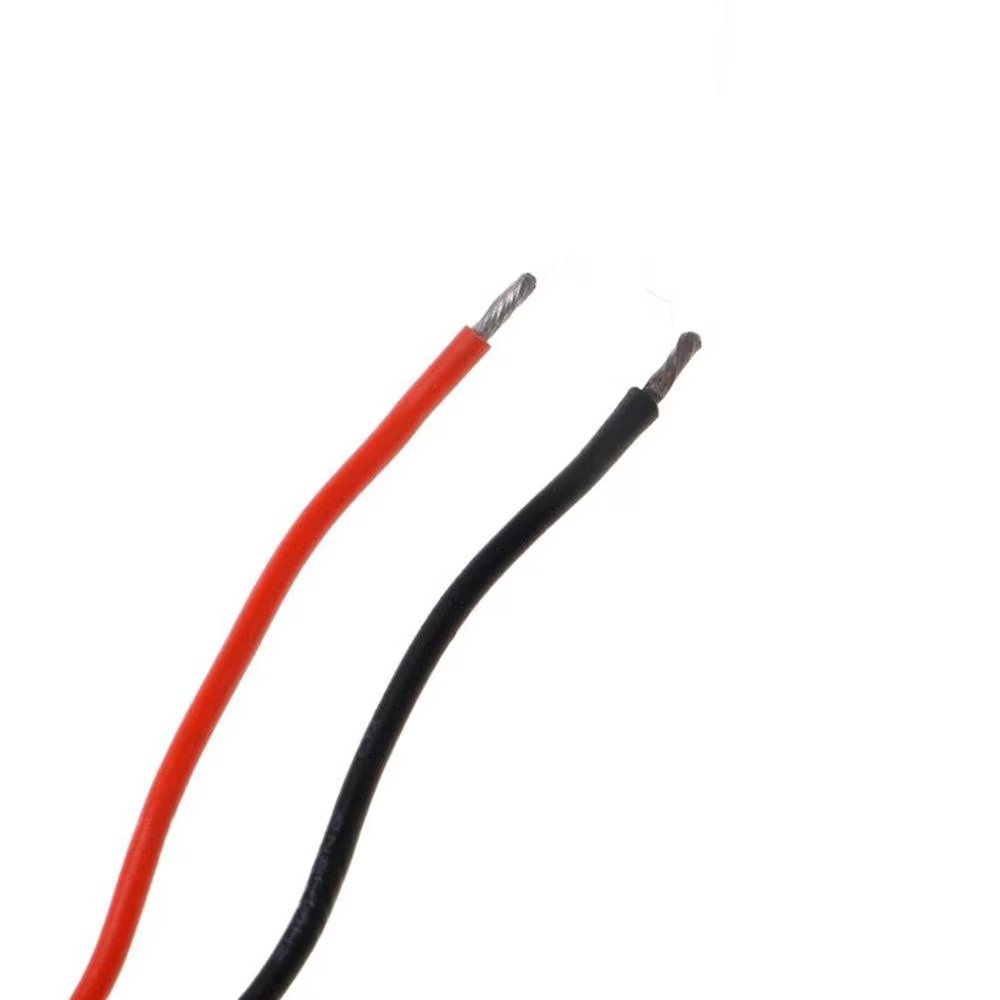

• Verificati polaritatea inainte de alimentare. Inversarea polaritatii schimba intre ele fata rece si fata calda.
• Porniti ventilatorul inainte de alimentarea elementului Peltier.
• Nu alimentati modulul fara radiator si racire activa, deoarece se poate supraincalzi rapid.
• Protejati conexiunile electrice impotriva condensului care poate aparea pe partea rece.
• Montajul si testarea trebuie realizate de o persoana competenta.
