Setul de letcon este un ansamblu de unelte si consumabile pentru realizarea imbinarilor prin lipire cu aliaj de cositor. Este potrivit pentru montaj electronic si reparatii, inclusiv lipirea conductoarelor, conectorilor si componentelor pe placi de circuit imprimat.

Specificatii tehnice:

• Tip unealta: letcon electric
• Tensiune de alimentare: 220V AC
• Putere: 60W
• Interval de temperatura: 200-480°C
• Reglaj temperatura: din buton
• Lungime letcon: 190mm
• Stecher: EU
• Maner: cu invelis din cauciuc

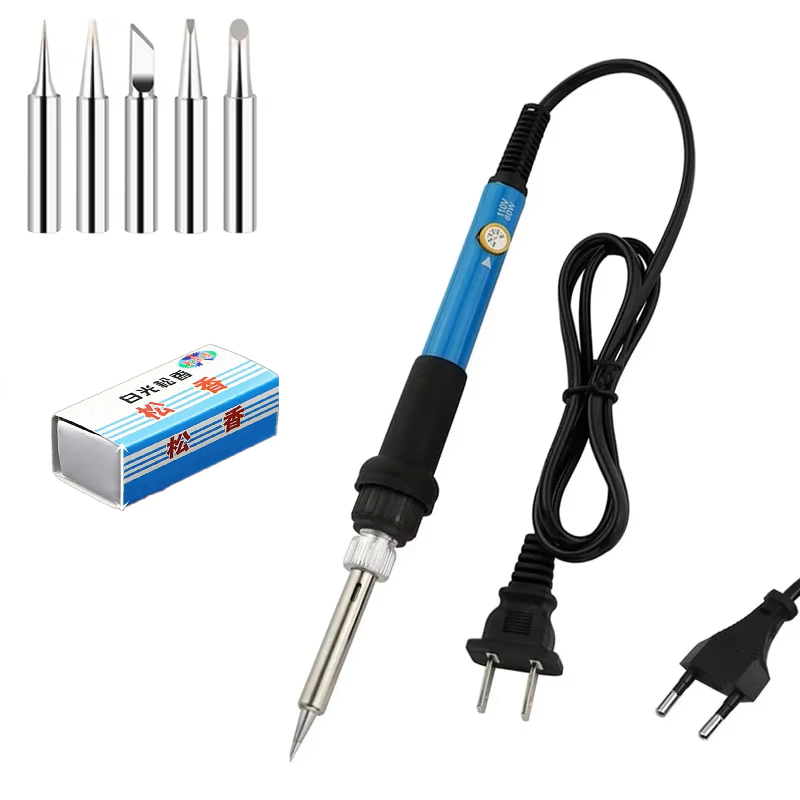

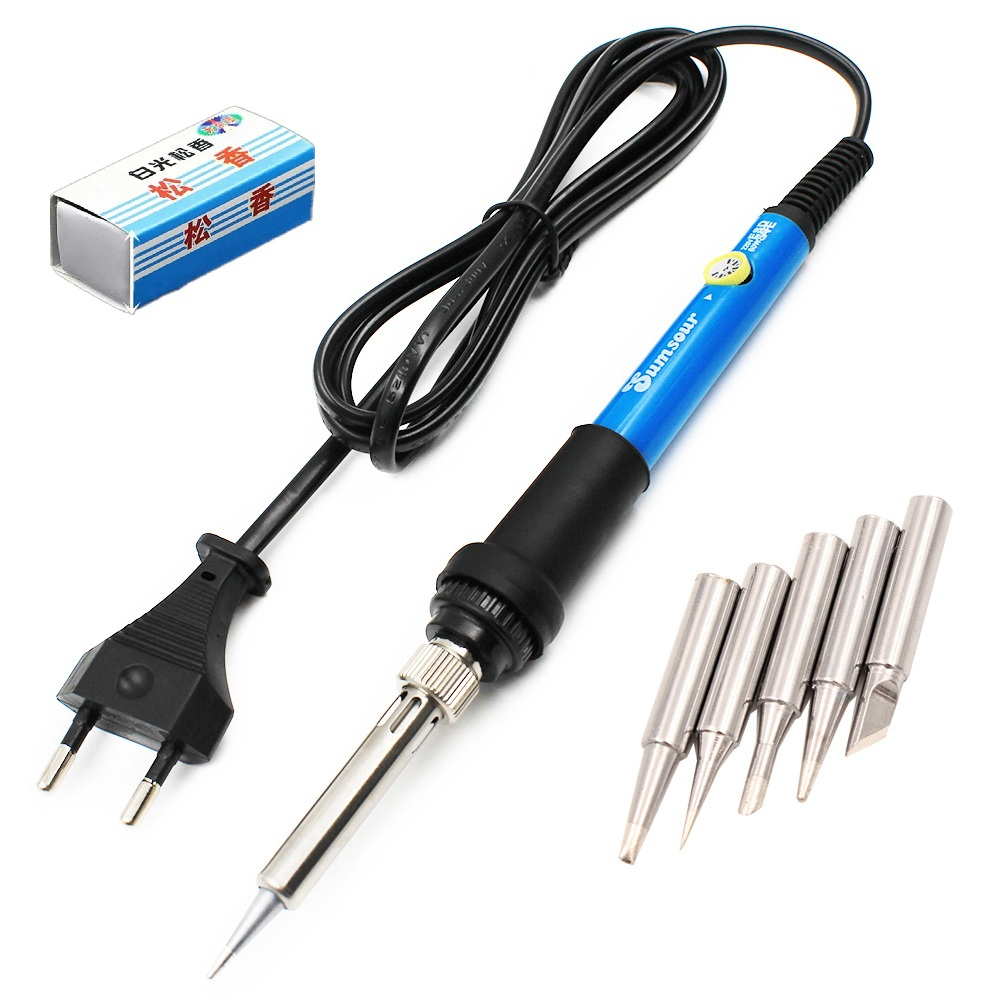

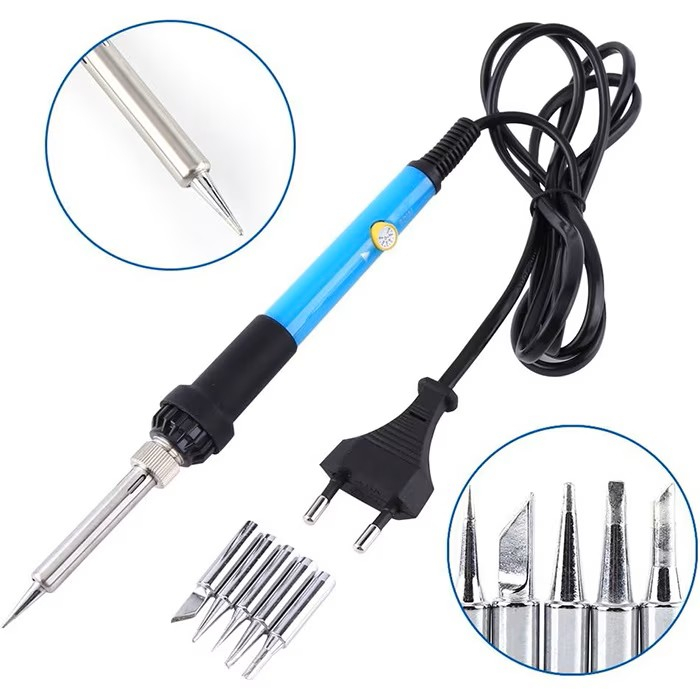

Continut pachet:

• 1 x letcon

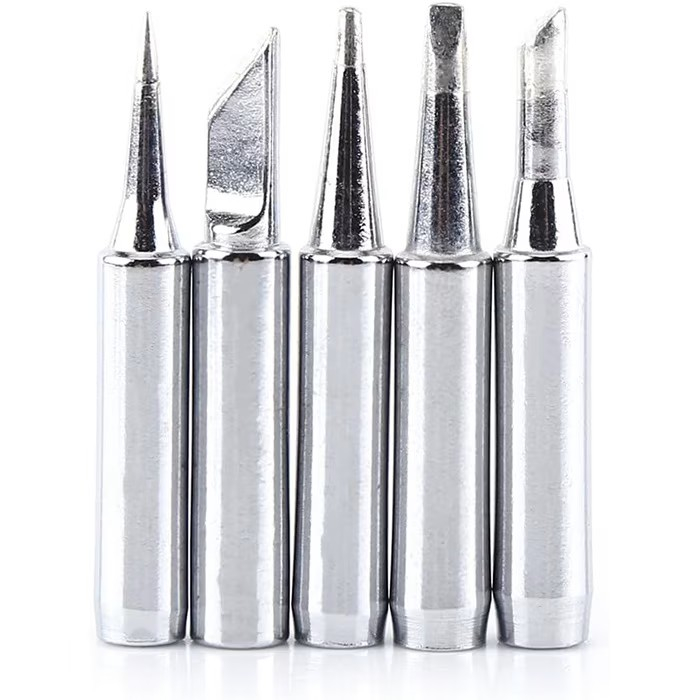

• 5 x varfuri de schimb
• 1 x recipient cu rasina tip sacaz

Instructiuni de montaj:

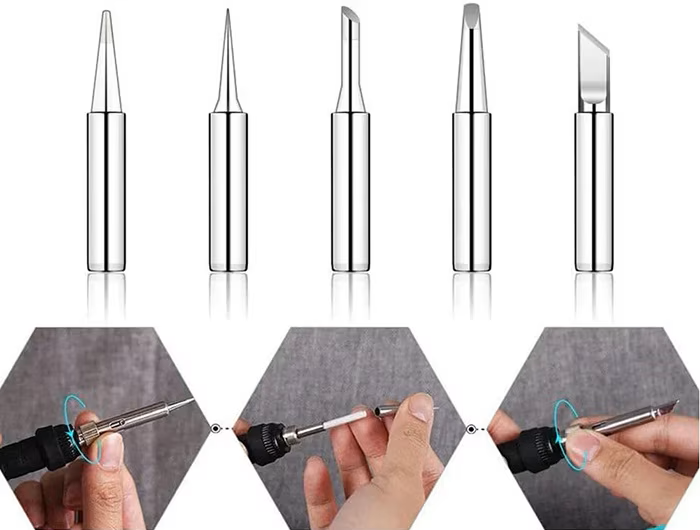

1. Se alege varful potrivit pentru dimensiunea punctului de lipire.
2. Se monteaza si se fixeaza varful cu letconul rece si deconectat de la priza.
3. Se pregateste un suport termorezistent pentru asezarea uneltei intre operatii.

Utilizare:

Se conecteaza letconul la priza si se selecteaza temperatura potrivita aliajului si componentelor utilizate. Dupa incalzire, se curata varful si se acopera cu un strat subtire de aliaj de lipit.

Se aplica o cantitate redusa de sacaz pe zona de lucru, se incalzesc impreuna piesele de imbinat si se adauga aliajul la imbinare. Dupa retragerea varfului, piesele se mentin nemiscate pana la solidificare.

Recomandari si precautii:

• Circuitele asupra carora se lucreaza trebuie deconectate de la alimentare.
• Se evita atingerea varfului si a partilor metalice fierbinti, precum si contactul acestora cu materialele inflamabile.
• Se asigura ventilarea zonei de lucru si se evita inhalarea fumului de flux.
• Se foloseste cea mai mica temperatura care permite realizarea corecta a lipiturii, fara incalzirea prelungita a componentelor.
• Dupa utilizare, letconul se deconecteaza si se lasa sa se raceasca complet inainte de depozitare.
• Sacazul este un flux, nu un aliaj de lipit; cositorul se procura separat.
