Placa de incalzire PTC este un element termic alimentat la 220VAC, conceput pentru lucrari de reparatii electronice care necesita incalzirea componentelor prin contact direct. Puterea de 300W si temperatura specificata de 260°C permit utilizarea la lipirea si dezlipirea componentelor LED/SMD.

Formatul compact de 63x73x7mm permite integrarea pe bancul de lucru, iar suruburile si piulitele incluse faciliteaza fixarea pe un suport adecvat. Placa poate fi utilizata ca preincalzitor pentru placi electronice sau ca suport termic pentru module compatibile cu temperatura de lucru.

Caracteristici principale:

• Element de incalzire PTC pentru aplicarea caldurii prin contact.

• Putere de 300W pentru lucrari de lipire si dezlipire.

• Temperatura specificata de 260°C.

• Suprafata compacta de 63x73mm.

• Grosime de 7mm pentru integrarea in ansambluri de lucru.

• Accesorii incluse pentru fixarea mecanica.

Specificatii tehnice:

• Tip: placa de incalzire PTC.

• Tensiune de alimentare: 220VAC.

• Putere: 300W.

• Temperatura: 260°C.

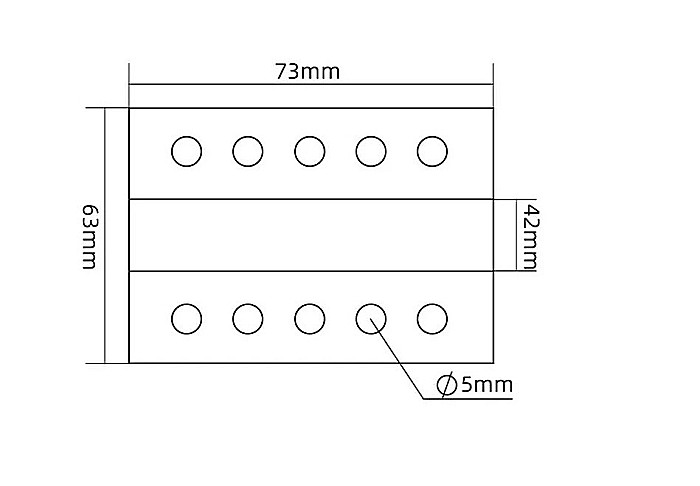

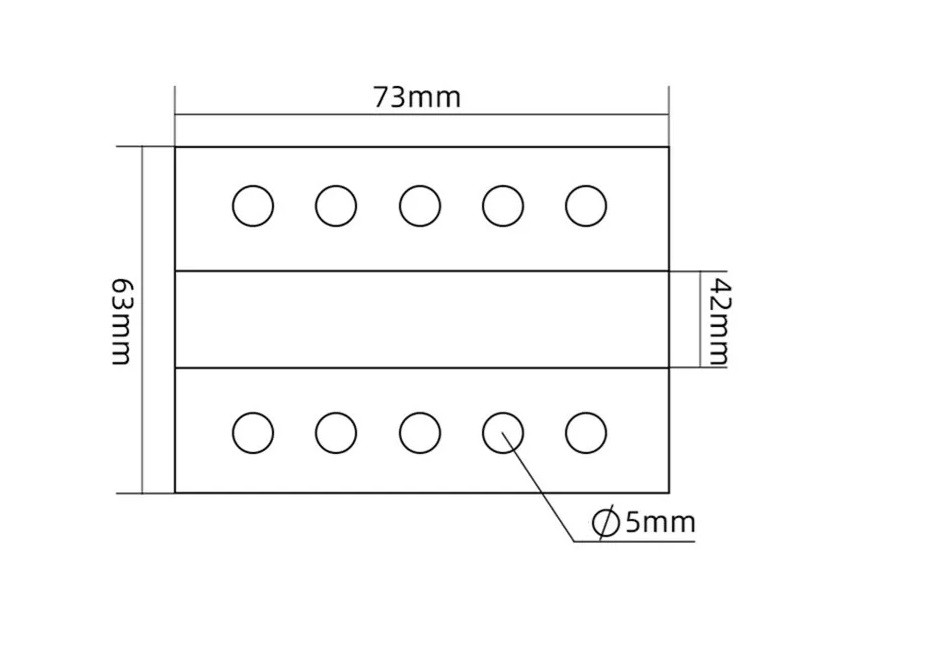

• Dimensiuni: 63x73x7mm.

• Greutate: 150g.

Continut pachet:

• 1 x placa de incalzire PTC.

• 4 x suruburi de montaj.

• 4 x piulite.

Instructiuni de montaj:

1. Montajul se realizeaza numai cu alimentarea electrica deconectata.

2. Placa se fixeaza cu suruburile incluse pe un suport stabil, rezistent la temperatura si neinflamabil.

3. Se pastreaza distanta fata de cabluri, carcase si componente sensibile la temperatura.

4. Conexiunile la reteaua de 220VAC se realizeaza numai de personal calificat, cu izolarea completa a contactelor electrice.

5. Se monteaza o protectie care impiedica atingerea accidentala a componentelor aflate sub tensiune si a suprafetei fierbinti.

6. Inaintea alimentarii se verifica fixarea mecanica si izolarea conexiunilor.

Utilizare:

Dupa montarea si protejarea corespunzatoare, placa se alimenteaza la 220VAC si se lasa sa ajunga la temperatura de lucru. Componenta se pozitioneaza pe suprafata cu ajutorul unor unelte rezistente la temperatura. Dupa finalizarea lucrarii, alimentarea se intrerupe si placa se lasa sa se raceasca complet.

Recomandari si precautii:

• Tensiunea de 220VAC prezinta pericol de electrocutare.

• Suprafata poate atinge 260°C si poate provoca arsuri sau incendii.

• Placa nu se atinge in timpul functionarii sau imediat dupa deconectare.

• Produsul nu se utilizeaza in apropierea materialelor inflamabile.

• Placa nu se lasa nesupravegheata cat timp este alimentata.

• Conexiunile si fixarea nu se modifica in timpul functionarii.

• Produsul se utilizeaza numai pe un suport stabil si rezistent la temperatura.

Compatibilitate:

• Componente LED si SMD care permit incalzirea prin contact.

• Placi electronice cu dimensiuni compatibile cu suprafata de 63x73mm.

• Operatiuni de lipire, dezlipire si preincalzire realizate la 260°C.
