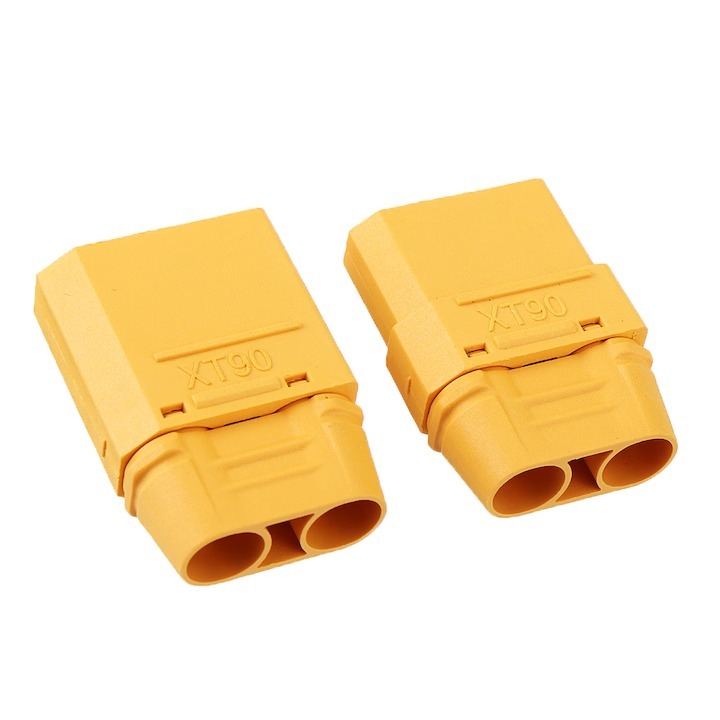

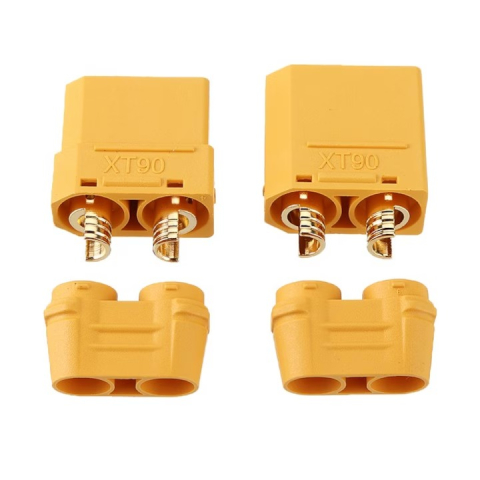

Pereche conectori XT90H mama-tata, formata dintr-un conector XT90H-F si un conector XT90H-M, cu 2 pini si carcasa de protectie. Conectorii sunt potriviti pentru aplicatii de alimentare DC, acumulatori, pack-uri Li-Ion / LiPo, RC, proiecte electronice si sisteme unde este necesara o conexiune ferma pentru curenti ridicati.

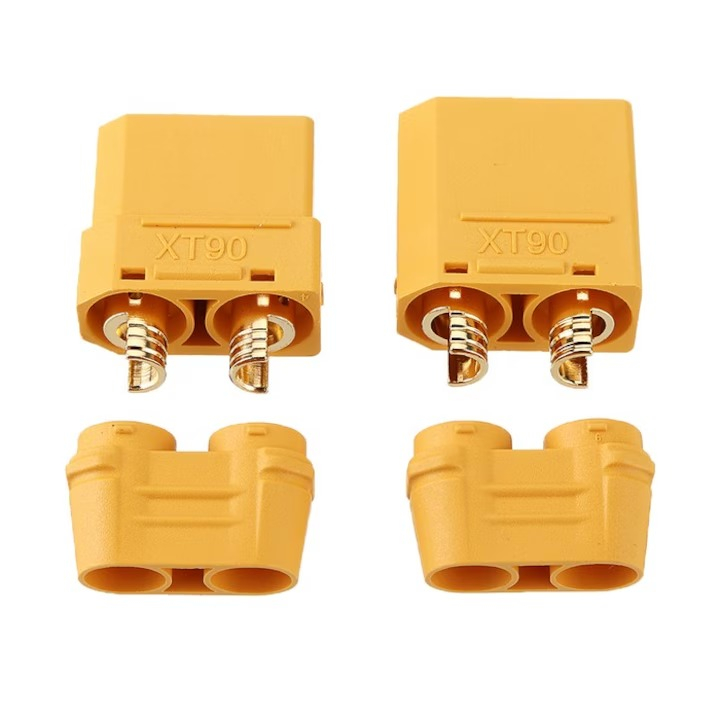

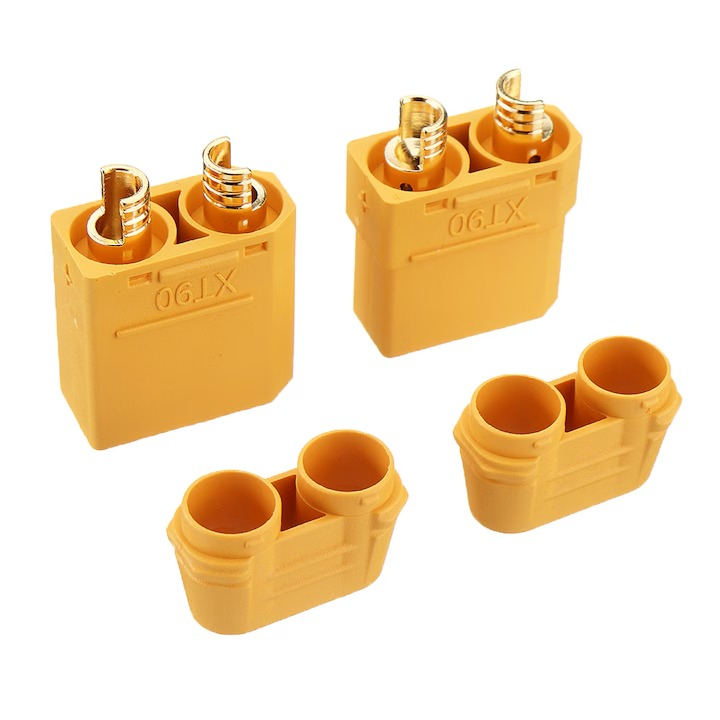

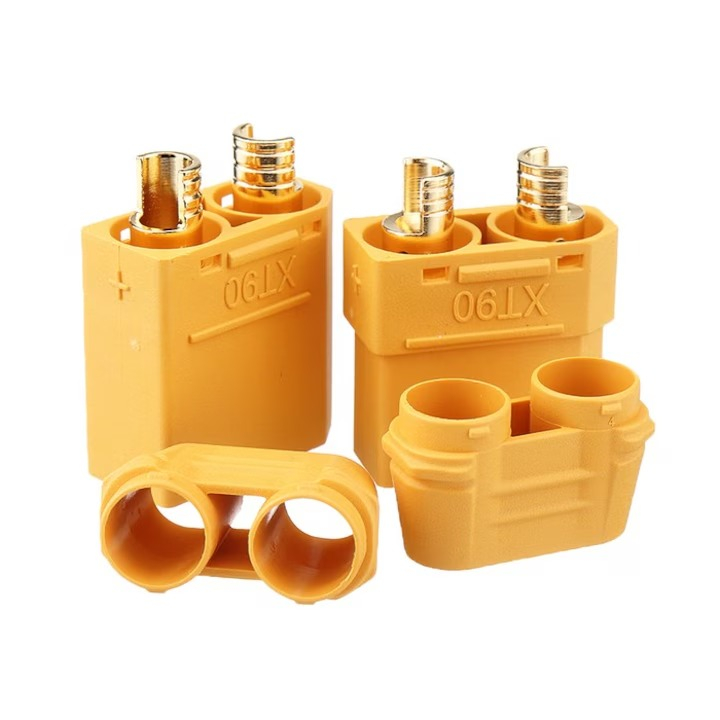

Varianta XT90H with sheath include protectie izolatoare pentru zona de lipire, ajutand la protejarea contactelor si la reducerea riscului de scurtcircuit dupa montaj, daca lipirea si izolarea sunt realizate corect.

Specificatii tehnice:

• Tip produs: pereche conectori XT90H
• Varianta: XT90H Male+Female
• Configuratie: mama-tata
• Numar pini: 2 pini
• Curent nominal: 40A
• Curent instantaneu: 90A
• Material izolator: PA
• Protectie: with sheath / carcasa izolatoare
• Temperatura de lucru: -20°C pana la +120°C
• Sectiune cablu recomandata: 10AWG pentru aplicatii cu curent ridicat
• Culoare: galben
• Dimensiuni conector mama / tata: 21x21x11mm
• Continut pachet: 1 conector mama, 1 conector tata

Instructiuni de montaj / utilizare:

• Verificati polaritatea inainte de conectare si pastrati aceeasi configuratie plus / minus pe tot circuitul.
• Lipiti cablurile pe contactele conectorilor folosind un letcon potrivit pentru contacte de putere.
• Folositi cabluri dimensionate corect pentru curentul de lucru al aplicatiei.
• Folositi cablu dimensionat corect pentru curentul aplicatiei; pentru utilizari apropiate de curentul nominal al conectorului, se recomanda cablu de tip 10AWG sau echivalent.
• Montati protectia izolatoare dupa lipire, astfel incat zona contactelor sa fie acoperita corect.
• Evitati supraincalzirea conectorului in timpul lipirii.
• Nu depasiti curentul nominal de 40A in utilizare continua.
• Pentru acumulatori si sisteme de putere, verificati conexiunile inainte de punerea in functiune.
• Instalati produsul conform scopului pentru care este destinat. Pentru montaje electrice cu acumulatori sau curenti mari, instalarea si verificarea trebuie facute de o persoana competenta.
