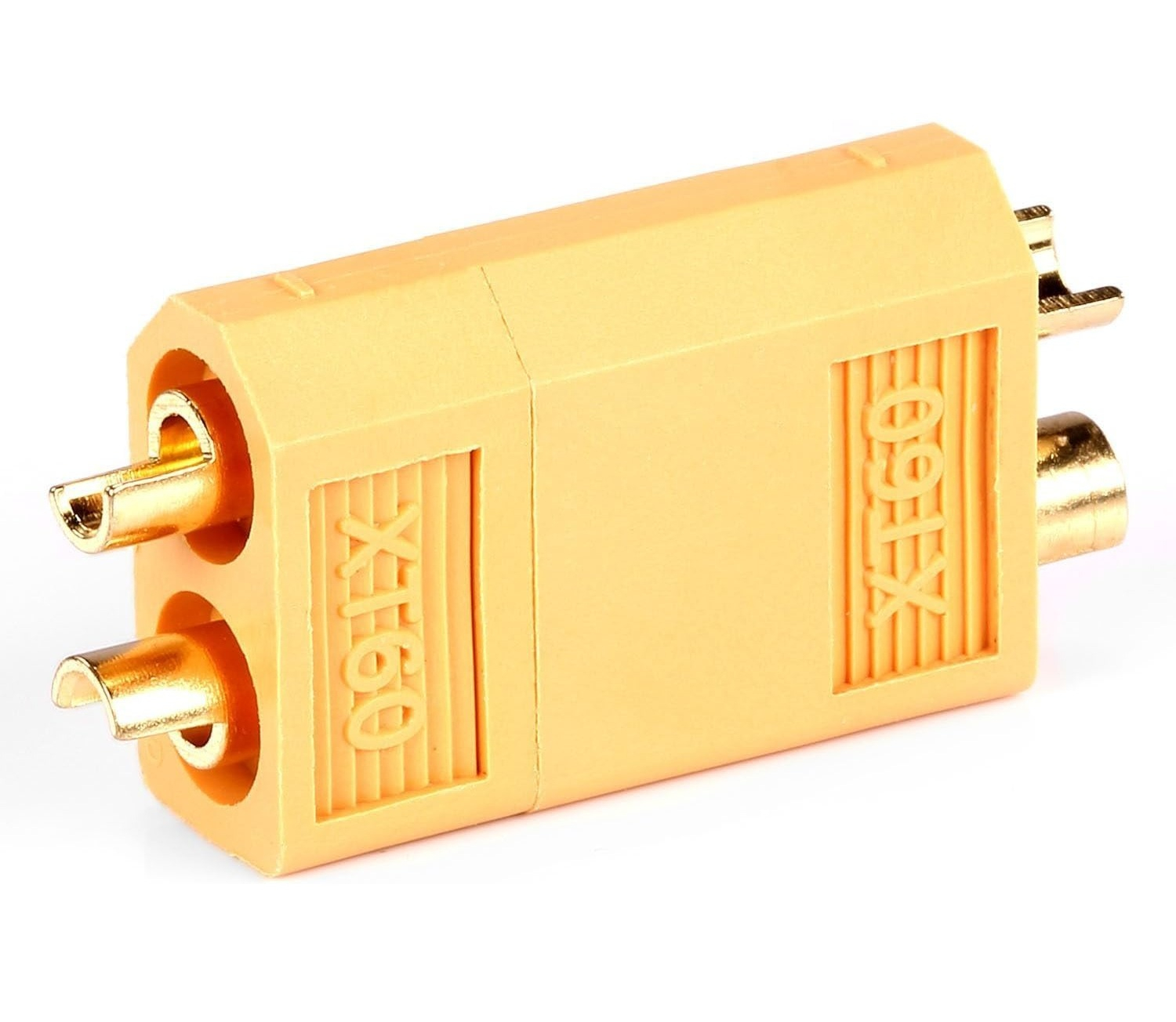

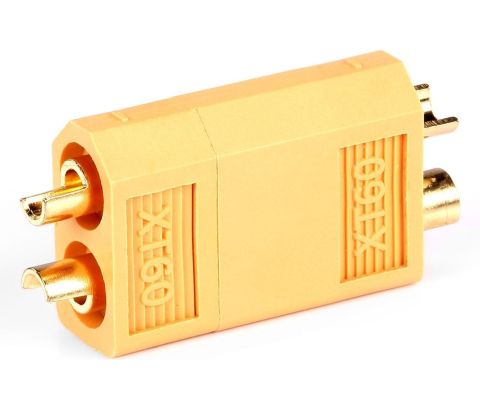

Perechea de conectori XT60 mama-tata realizeaza conexiunea electrica dintre doua segmente ale unui circuit de alimentare. Imbinarea detasabila permite separarea cablajului atunci cand echipamentul necesita demontare sau acces la componente.

Specificatii tehnice:

• Model: XT60

• Numar de pini pe conector: 2

• Curent nominal: 30A

• Tensiune nominala: 500V DC

• Material izolator: PA (poliamida)

• Clasa de inflamabilitate: UL94 V0

• Temperatura de functionare: de la -20°C la +120°C

• Culoare: galben

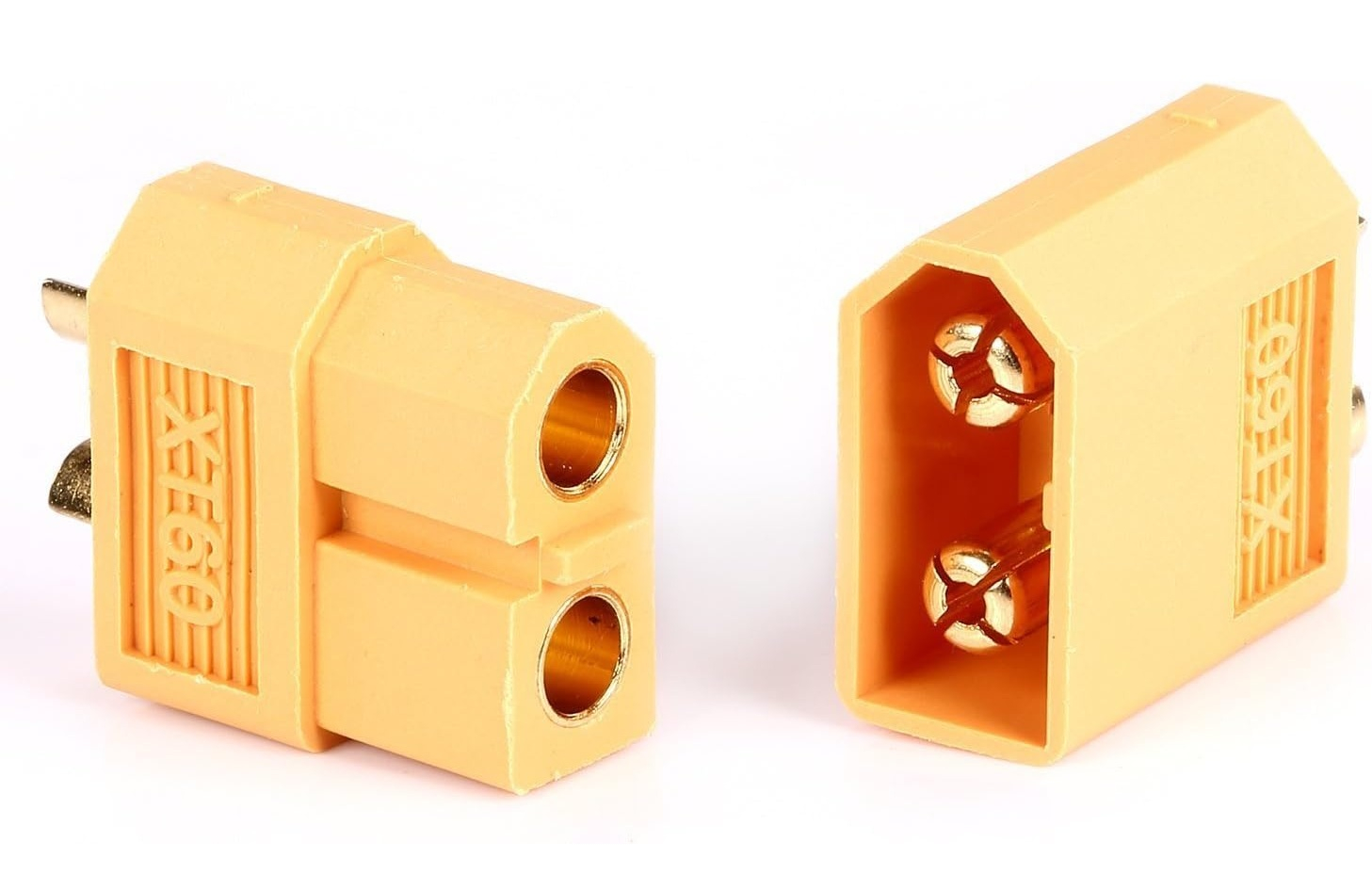

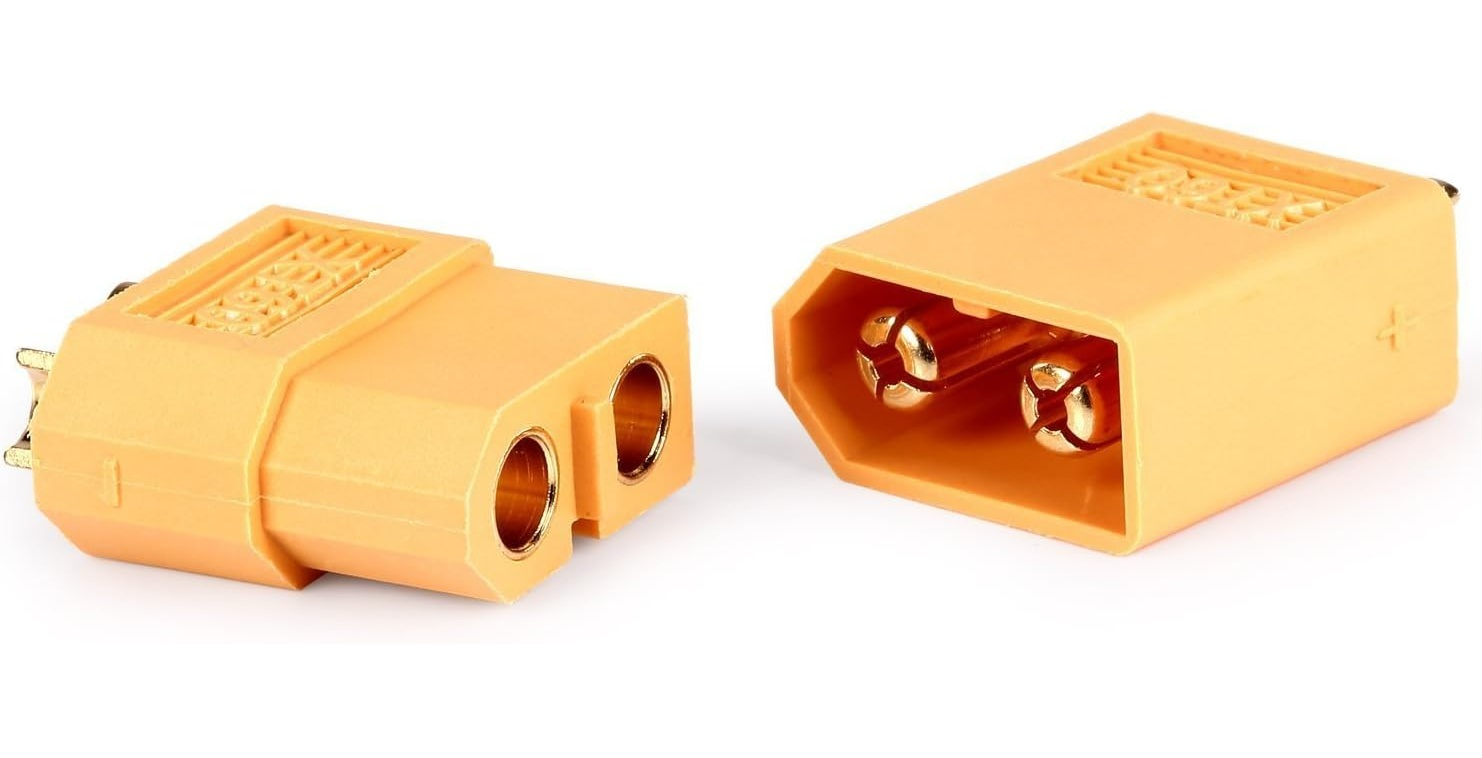

Continut pachet:

• 1 conector XT60 mama

• 1 conector XT60 tata

Instructiuni de montaj:

1. Se intrerupe alimentarea circuitului inainte de pregatirea cablurilor.

2. Se identifica polaritatea bornelor si se lipesc conductoarele pozitiv si negativ la contactele corespunzatoare ale fiecarui conector.

3. Se izoleaza individual imbinarile cu tub termocontractabil, fara a acoperi suprafetele de cuplare.

4. Se verifica continuitatea traseelor si absenta scurtcircuitului intre contacte inainte de alimentare.

Recomandari si precautii:

• Cablurile si lipiturile trebuie dimensionate pentru curentul circuitului, in limitele nominale ale conectorului.

• Se evita incalzirea prelungita a contactelor la lipire, deoarece poate deforma carcasa.

• Decuplarea se realizeaza prin prinderea carcaselor, fara tragerea de cabluri.
