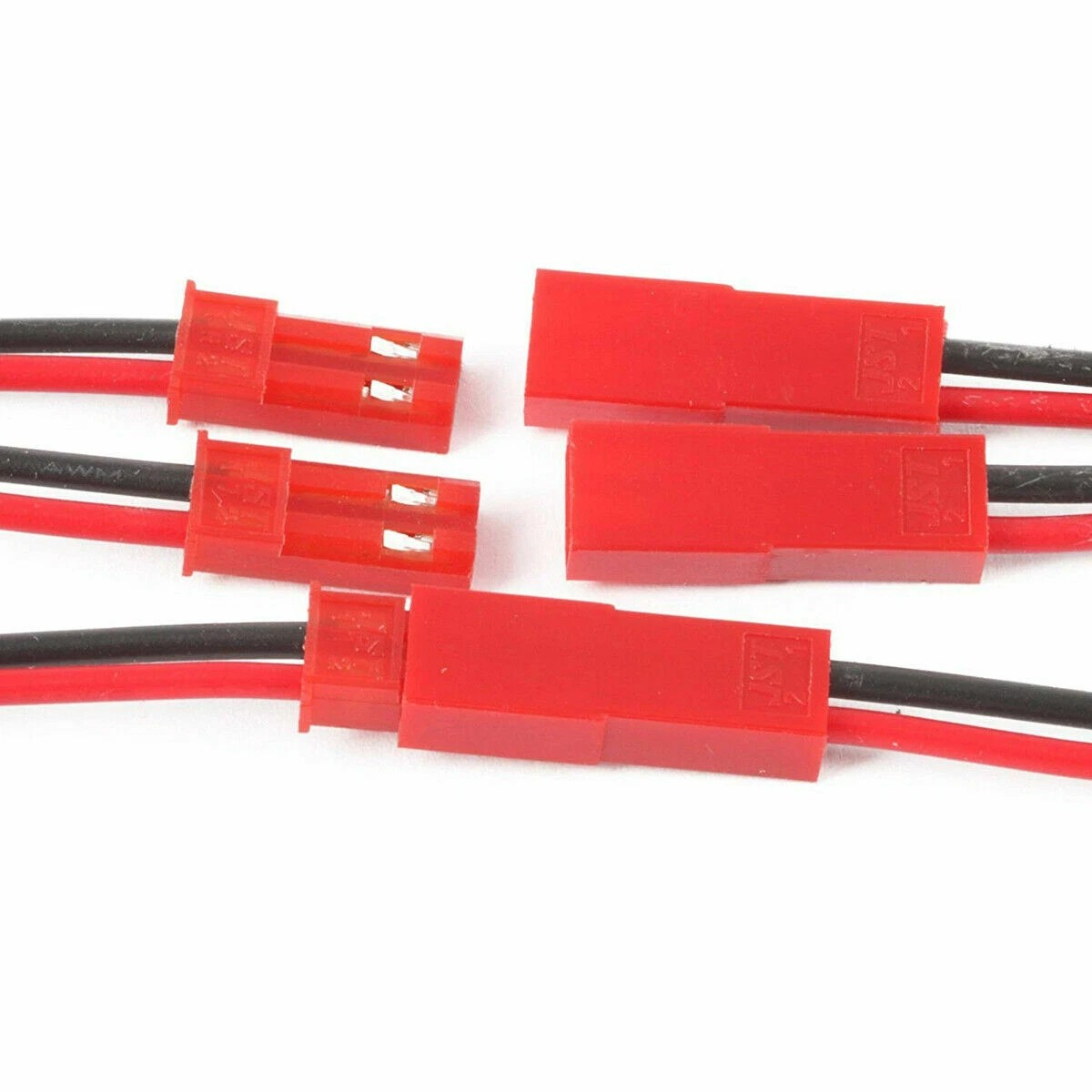

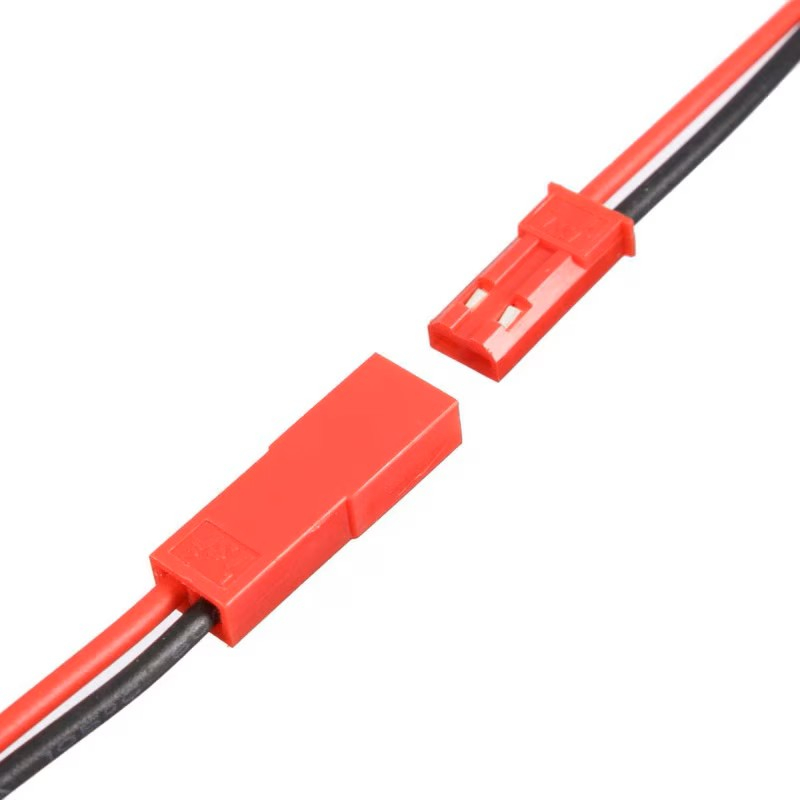

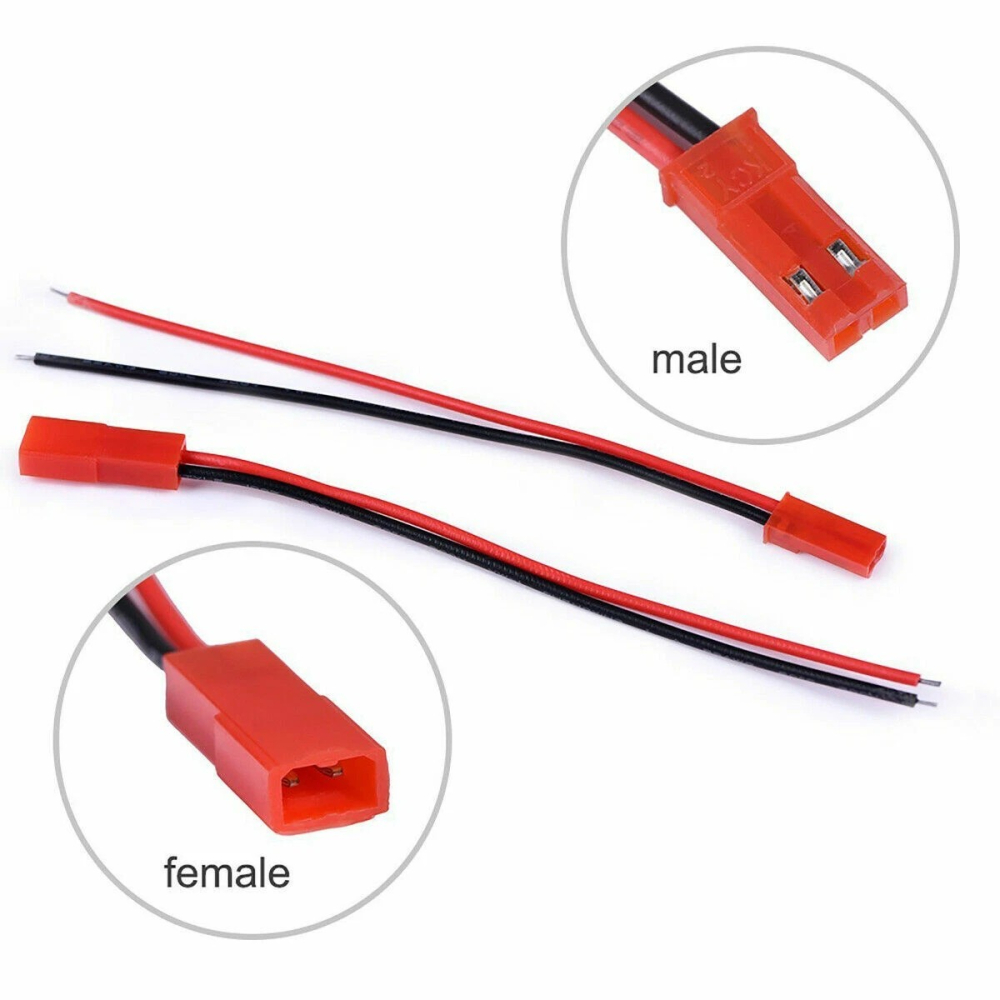

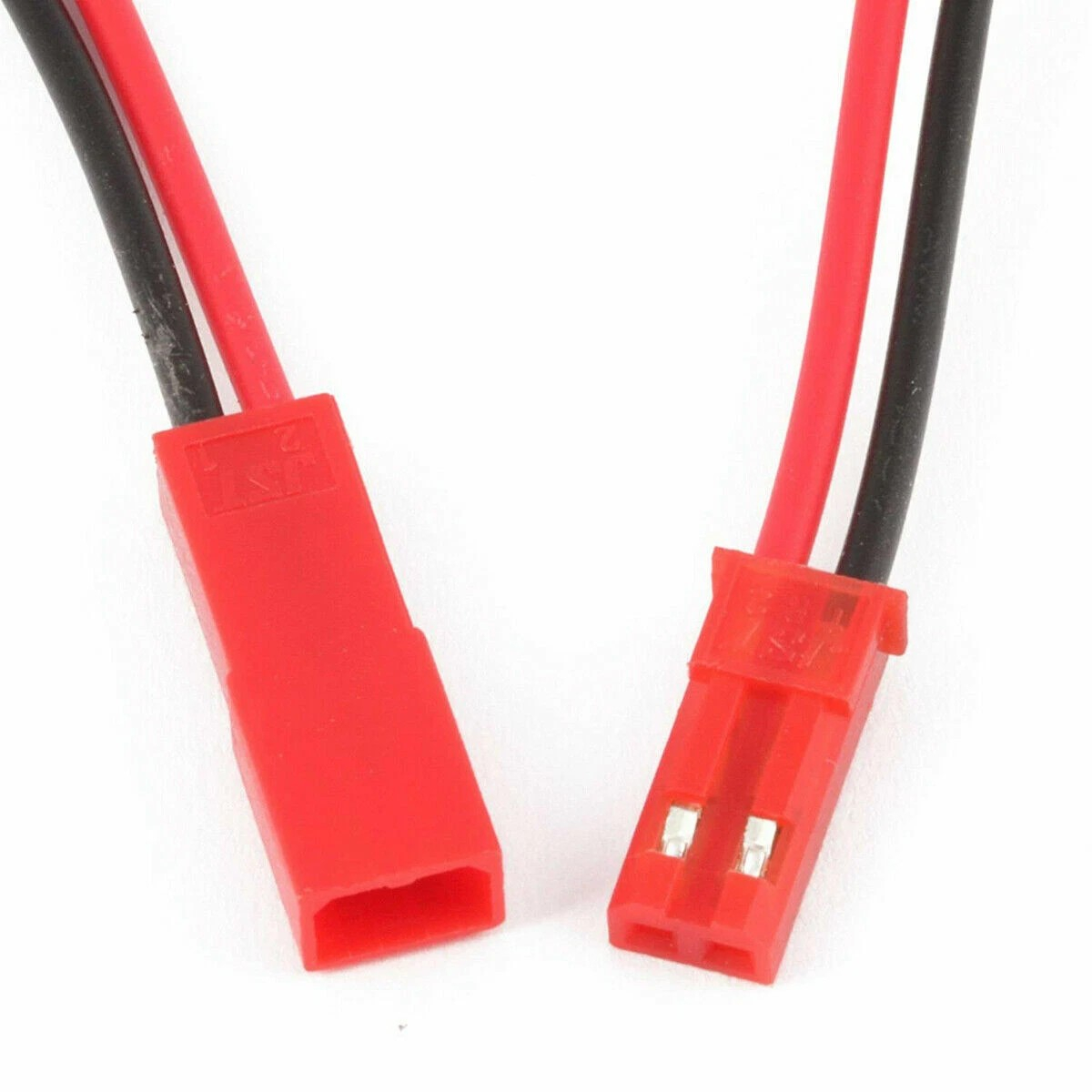

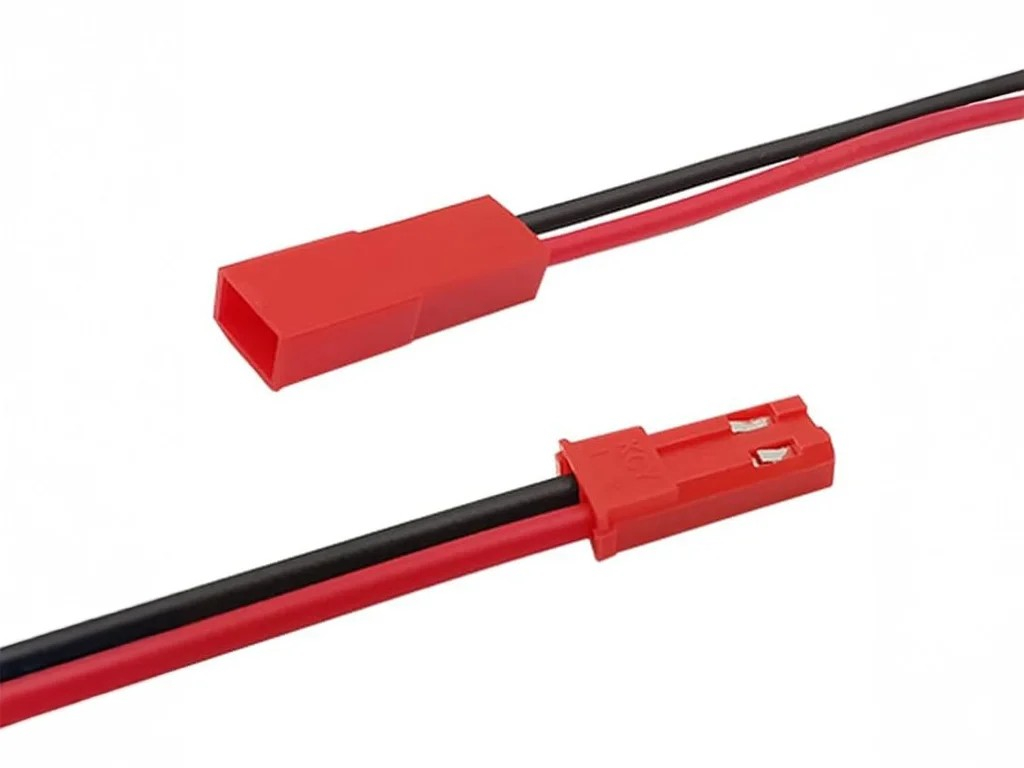

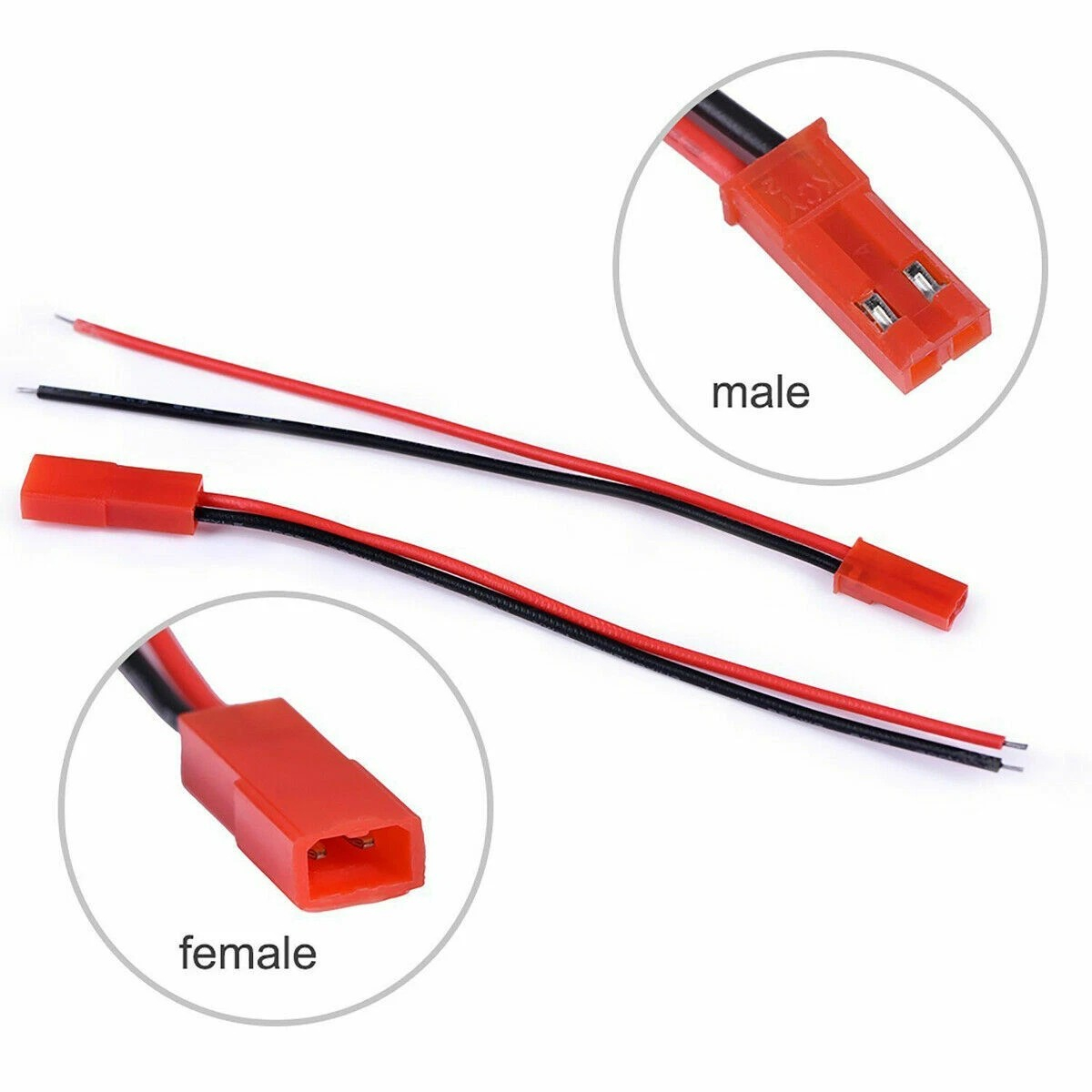

Perechea de conectori JST mama-tata cu cablu permite realizarea unei conexiuni de alimentare detasabile intre sursa si echipament. Conectorii pot fi integrati si in montaje LED, pentru legaturi intre alimentator, controler si corpul de iluminat.

Caracteristici principale:

• Forma polarizata a carcaselor ghideaza imbinarea mufelor in orientarea corecta.

Specificatii tehnice:

• Tip conector: JST

• Numar de pini pe conector: 2

• Lungime cablu: 15cm

• Calibru fire: 22AWG

• Materiale: plastic si metal

Continut pachet:

• 1 conector mama cu cablu

• 1 conector tata cu cablu

Instructiuni de montaj:

1. Se deconecteaza sursa de alimentare de la circuit.

2. Se verifica prin continuitate corespondenta firelor celor doua mufe si polaritatea necesara echipamentului.

3. Se conecteaza firele la cablaj conform schemei, apoi se izoleaza individual imbinarile.

4. Se verifica absenta scurtcircuitului intre conductoare inainte de alimentare.

Recomandari si precautii:

• Polarizarea mecanica a mufelor nu protejeaza echipamentul daca firele sunt legate invers.

• Decuplarea se face prin prinderea carcaselor, fara tragerea de cabluri.

Compatibilitate:

• Pentru conectarea la o mufa existenta trebuie sa corespunda seria, forma carcasei si dispunerea contactelor; denumirea JST nu garanteaza singura compatibilitatea.
