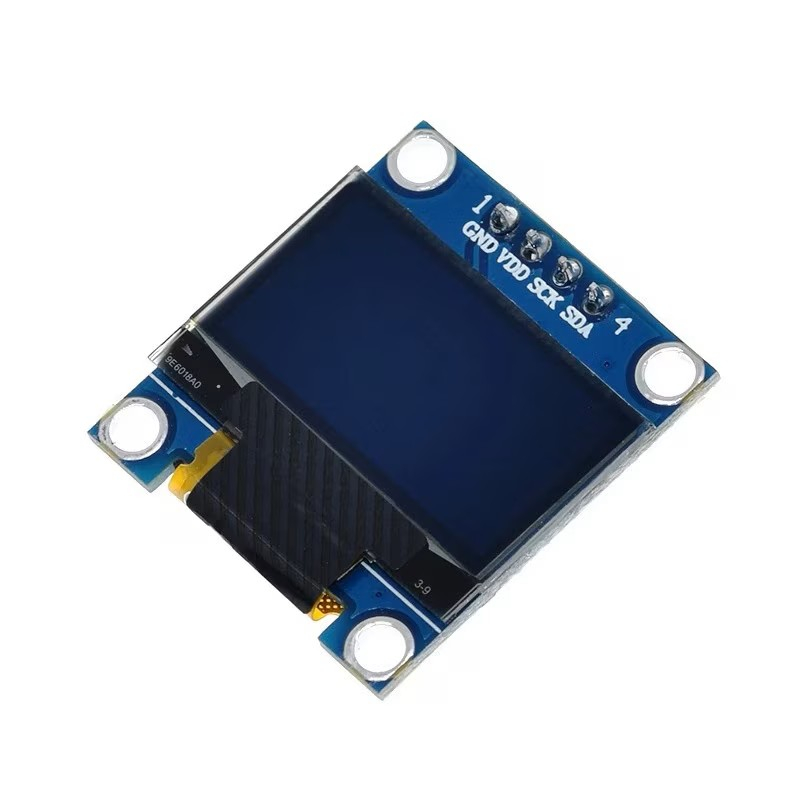

Modulul permite afisarea informatiilor de stare, valorilor masurate, meniurilor si elementelor grafice simple in sisteme de automatizare, instrumente compacte si proiecte electronice integrate.

Formatul redus si consumul scazut permit montarea in dispozitive cu spatiu limitat, iar unghiul larg de vizualizare faciliteaza citirea din mai multe directii.

Caracteristici principale:

• Interfata I2C simplifica legatura cu microcontrolerul prin liniile SCL si SDA.
• Rezolutia de 128x64 pixeli permite afisarea textului si a elementelor grafice.
• Afisajul monocrom reda informatiile in culoarea alba.
• Placa de 27.8 x 27.3 x 4.3 mm poate fi integrata in montaje compacte.
• Unghiul de vizualizare mai mare de 160° sustine citirea laterala.
• Puterea maxima de 0.06 W limiteaza consumul modulului.
• Culoarea PCB-ului poate varia fara sa influenteze functionarea.

Specificatii tehnice:

• Tehnologie afisaj: OLED.
• Diagonala: 0.96 inch.
• Rezolutie: 128 x 64 pixeli.
• Culoare afisaj: alb.
• Profunzime de culoare: monocrom.
• Interfata: I2C.
• Tensiune de lucru: 3.3 V DC.
• Putere maxima: 0.06 W.
• Unghi de vizualizare: peste 160°.
• Dimensiuni: 27.8 x 27.3 x 4.3 mm.
• Culoare PCB: variabila.

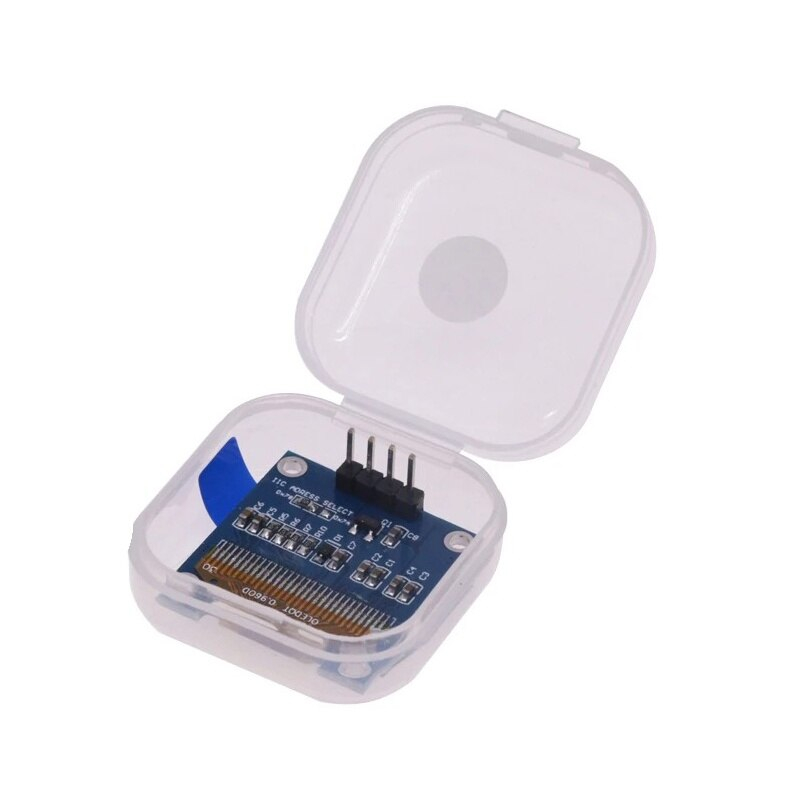

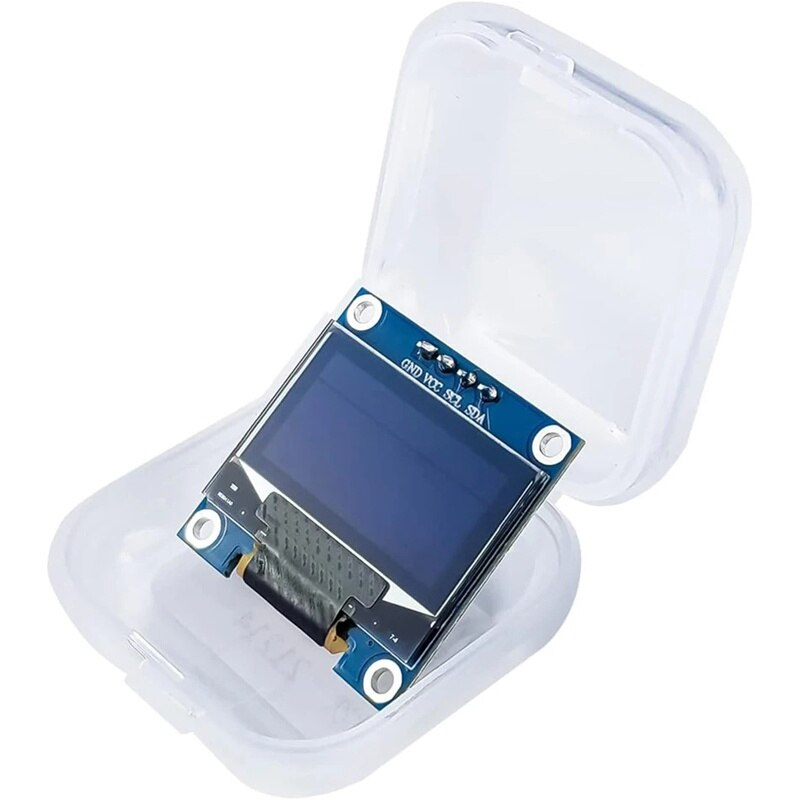

Continut pachet:

• 1 x modul display OLED de 0.96 inch, alb.

Instructiuni de montaj:

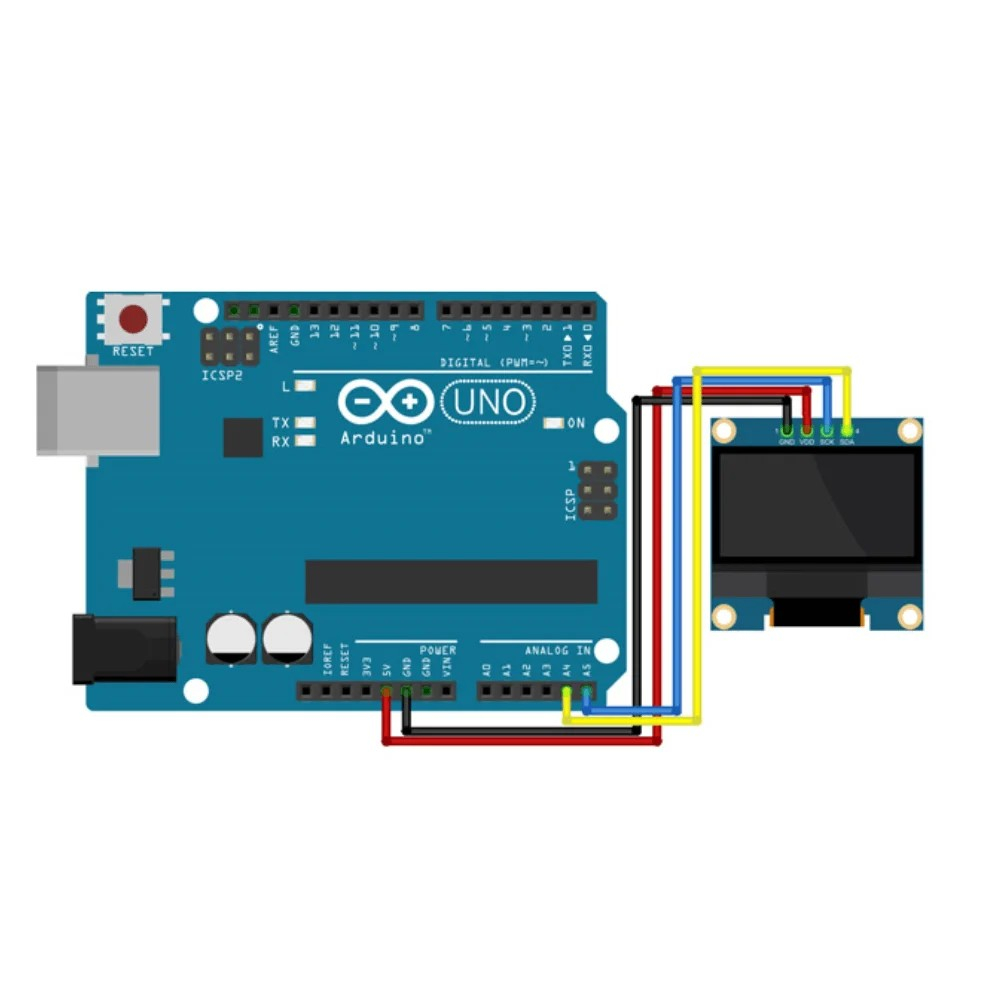

1. Alimentarea circuitului se opreste inaintea realizarii conexiunilor.
2. Pinul VCC se conecteaza la o sursa de 3.3 V DC, iar pinul GND la masa comuna.
3. Pinii SCL si SDA se conecteaza la liniile I2C corespunzatoare ale controlerului, conform marcajelor de pe placa.
4. Modulul se fixeaza prin orificiile PCB, fara presiune asupra sticlei afisajului.
5. Continuitatea conexiunilor si polaritatea alimentarii se verifica inainte de pornire.

Utilizare:

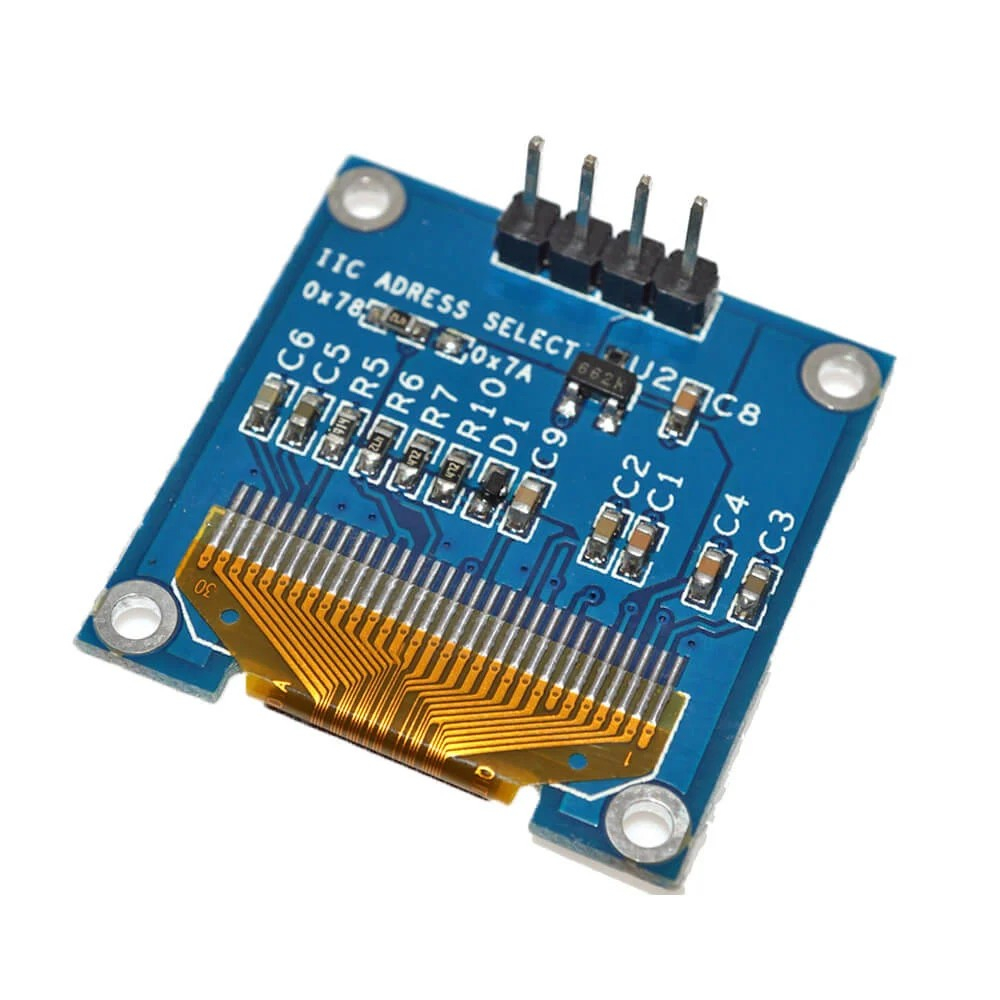

Firmware-ul se configureaza pentru un afisaj OLED monocrom 128x64 cu interfata I2C. Adresa modulului se identifica printr-o scanare I2C, iar biblioteca software se selecteaza in functie de controlerul montat pe produsul livrat.

Recomandari si precautii:

• Modulul se alimenteaza la tensiunea specificata de 3.3 V DC.
• Inversarea polaritatii sau conectarea pinilor cu circuitul alimentat poate deteriora produsul.
• Sticla OLED nu se indoaie si nu se strange direct cu suruburi, cleme sau carcasa.
• Pentru un controler cu nivel logic de 5 V se utilizeaza conversie bidirectionala de nivel pe liniile I2C.
• Culoarea PCB-ului nu indica varianta culorii afisajului.

Compatibilitate:

• Microcontrolere si placi de dezvoltare cu interfata I2C si alimentare compatibila cu 3.3 V DC.
• Sisteme cu logica de 5 V, printr-un convertor bidirectional de nivel logic.
