Display-ul TFT LCD tactil cu ILI9486 este un modul de afisare color in format shield, destinat proiectelor cu Arduino. Este potrivit pentru vizualizarea datelor de la senzori, meniuri interactive si panouri de control, permitand afisarea informatiilor si selectarea comenzilor pe acelasi ecran.

Specificatii tehnice:

• Tip produs: shield display TFT LCD

• Diagonala ecranului: 3.5 inch

• Rezolutie: 480x320 pixeli

• Controler display: ILI9486

• Culori: aproximativ 65K, RGB pe 16 biti

• Interfata display: paralela pe 8 biti

• Tip touch: rezistiv

• Tensiune de alimentare: 3.3V sau 5V, din placa de dezvoltare

• Conversie niveluri logice: circuit integrat 5V/3.3V

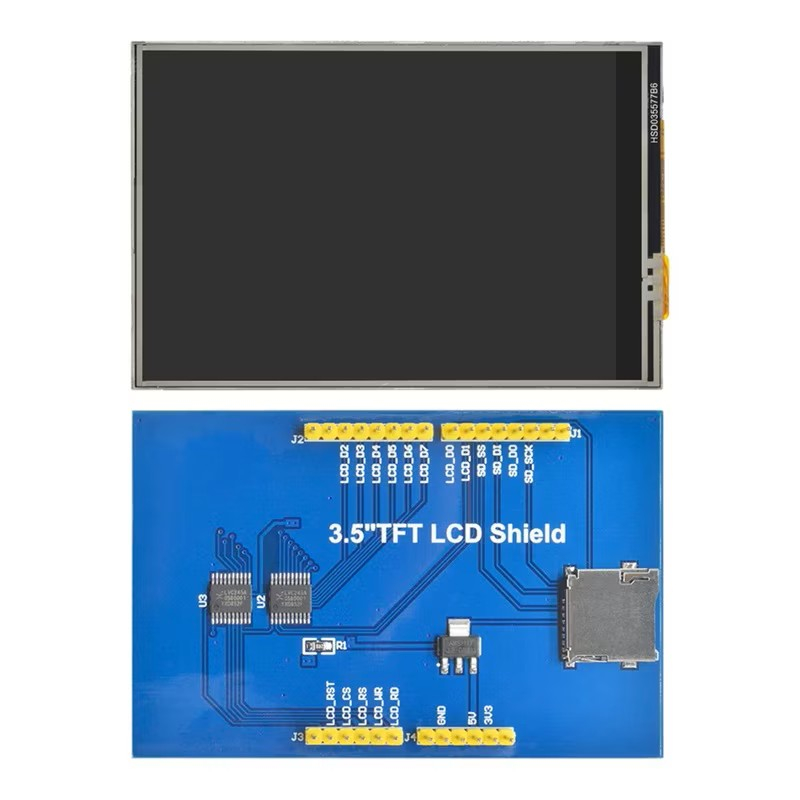

• Slot card: SD, integrat pe spatele modulului

• Arie activa: 73.44x48.96mm

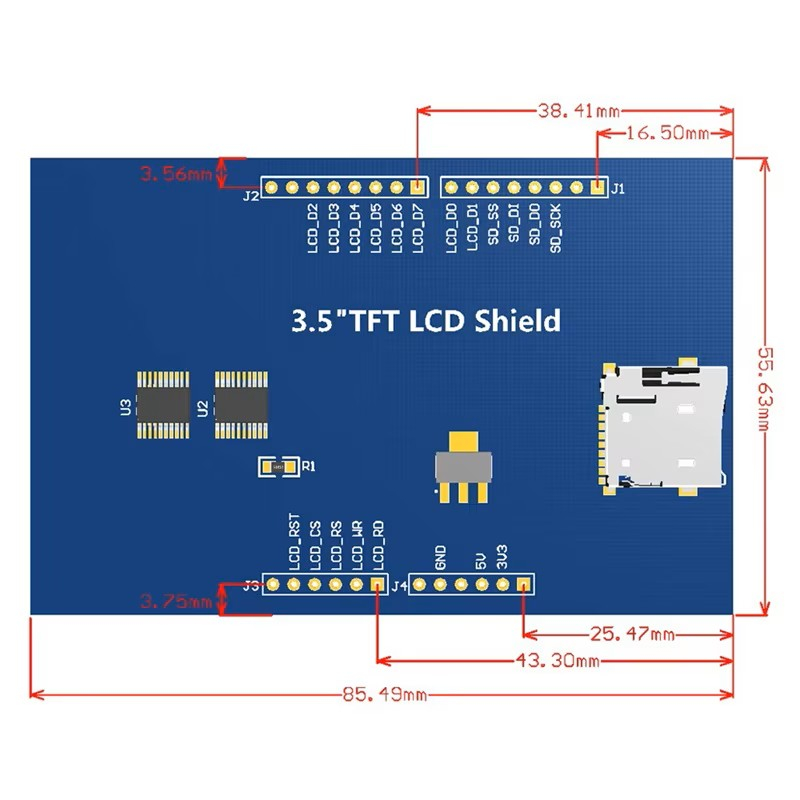

• Dimensiuni PCB: 85.49x55.63mm

• Temperatura de operare: -20°C pana la +70°C

• Temperatura de depozitare: -40°C pana la +70°C

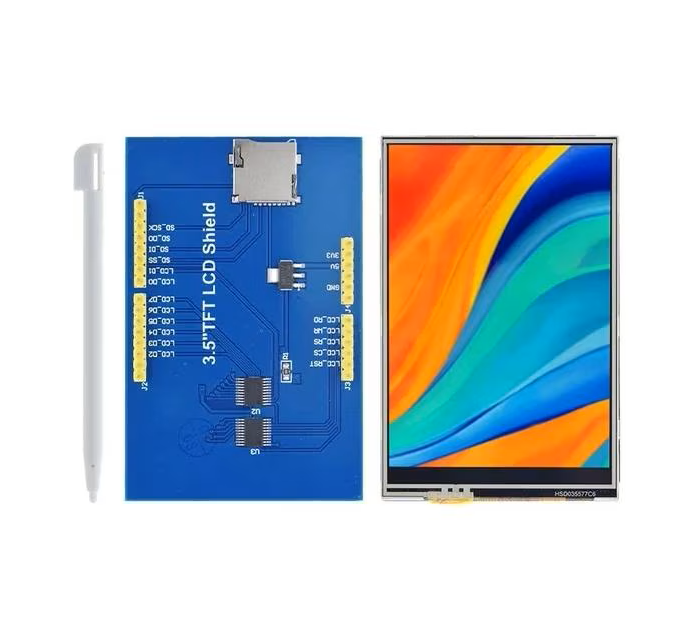

Continut pachet:

• 1 display TFT LCD tactil

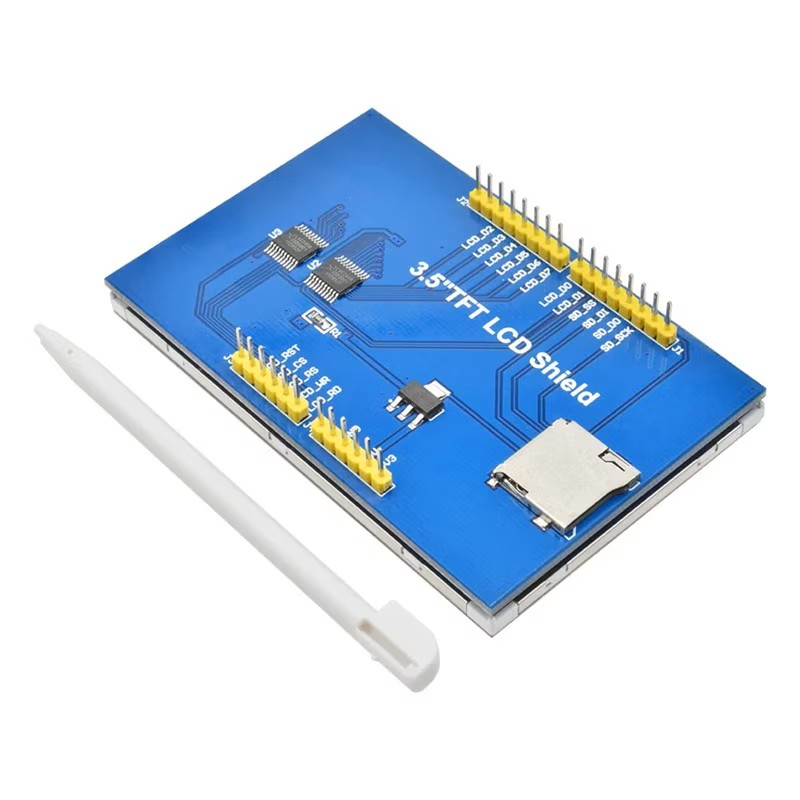

• 1 stylus pentru ecranul rezistiv

Instructiuni de montaj / utilizare:

1. Cu placa de dezvoltare nealimentata, se aliniaza conectorii shieldului cu cei ai placii si se monteaza modulul direct, fara cablaje suplimentare.

2. Se instaleaza in Arduino IDE bibliotecile din pachetul de exemple pentru varianta ILI9486 cu interfata paralela.

3. Se selecteaza placa utilizata si se incarca un exemplu de test pentru afisarea textului si a graficii.

4. Se calibreaza functia tactila pentru ca pozitia detectata sa corespunda punctului atins pe ecran.

Recomandari si precautii:

• Montarea si demontarea se realizeaza cu alimentarea deconectata.

• Se evita apasarea excesiva si utilizarea obiectelor ascutite pe suprafata tactila.

• La conectarea altor module se verifica disponibilitatea pinilor, deoarece shieldul ocupa pini pentru afisaj, touch si accesarea cardului.

• Montarea fizica trebuie urmata de configurarea software; afisajul nu functioneaza doar prin conectare.

Compatibilitate:

• Arduino UNO R3

• Arduino Mega2560
