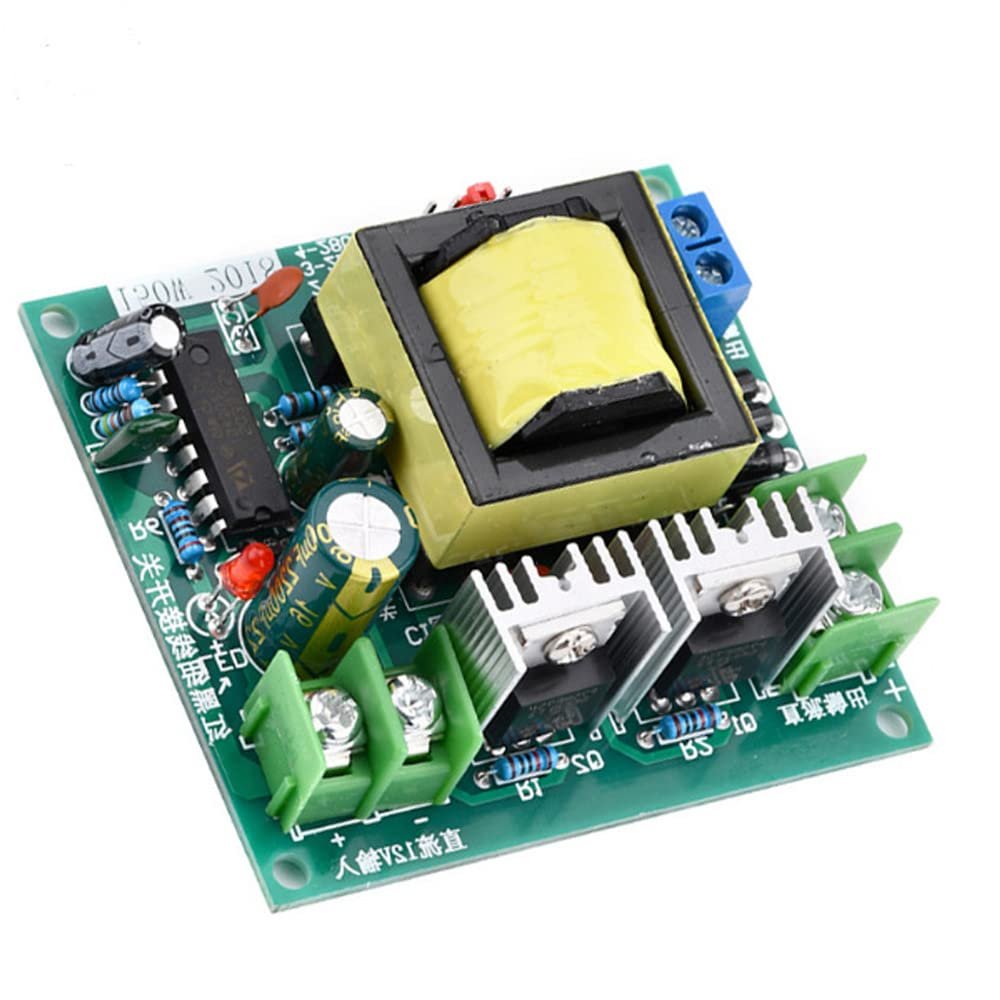

Modulul invertor transforma tensiunea continua de alimentare in tensiune ridicata, disponibila la iesirile AC si DC. Este destinat integrarii in montaje electronice cu sarcini compatibile, oferind selectarea tensiunii prin jumper si conectarea conductoarelor fara lipire.

Specificatii tehnice:

• Tensiune de intrare: 12V DC

• Tensiuni de iesire selectabile: 110V, 200V, 220V, 280V

• Putere declarata: 150W

• Frecventa de operare: 37kHz

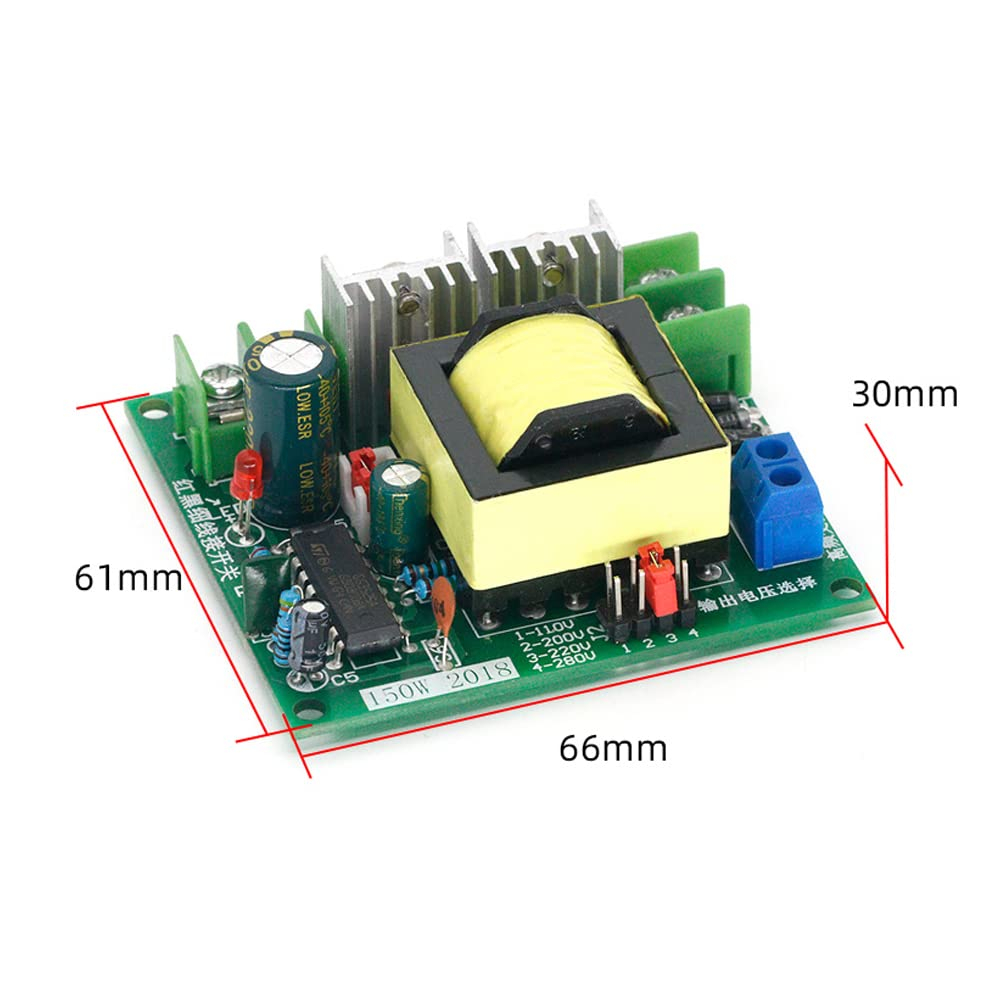

• Dimensiuni: 61x66x30mm

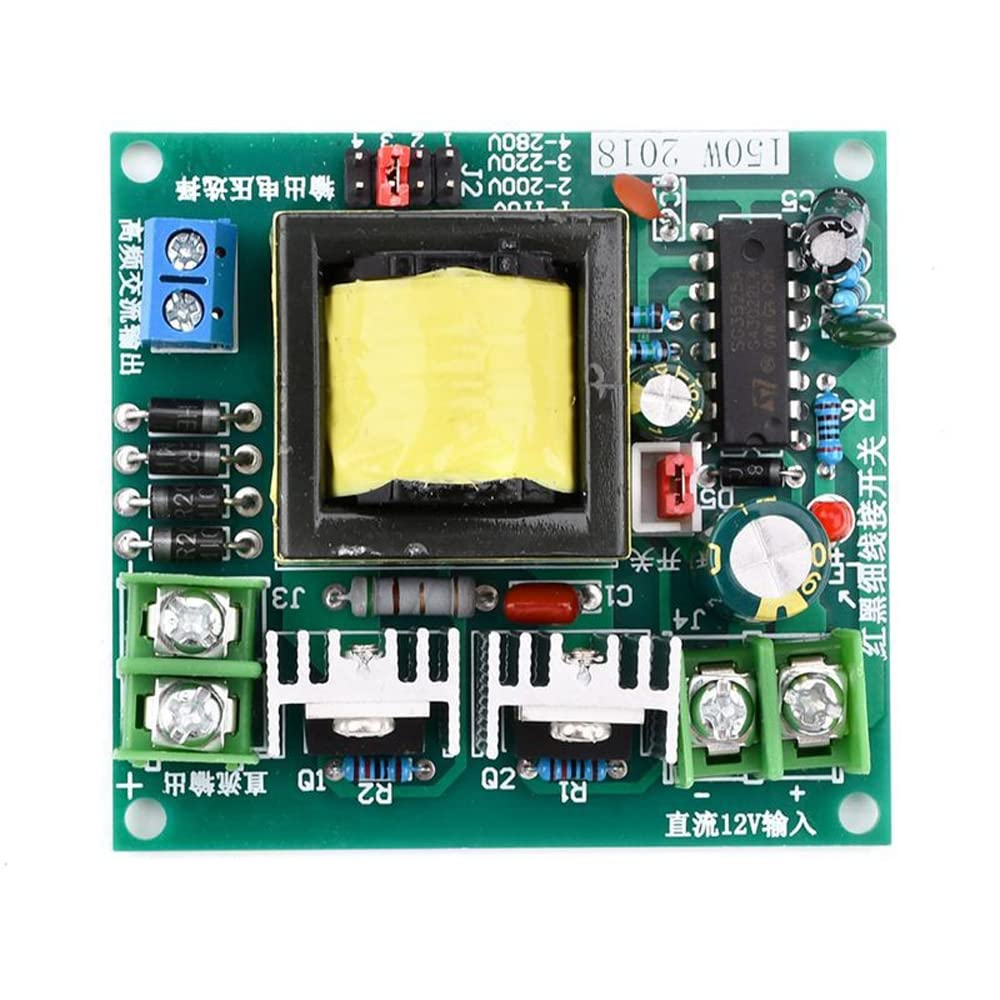

• Constructie: placa de circuit imprimat cu doua fete

Continut pachet:

• 1 modul invertor

Instructiuni de montaj:

1. Cu alimentarea deconectata, se fixeaza placa intr-un compartiment protejat, fara acces accidental la conexiunile electrice.

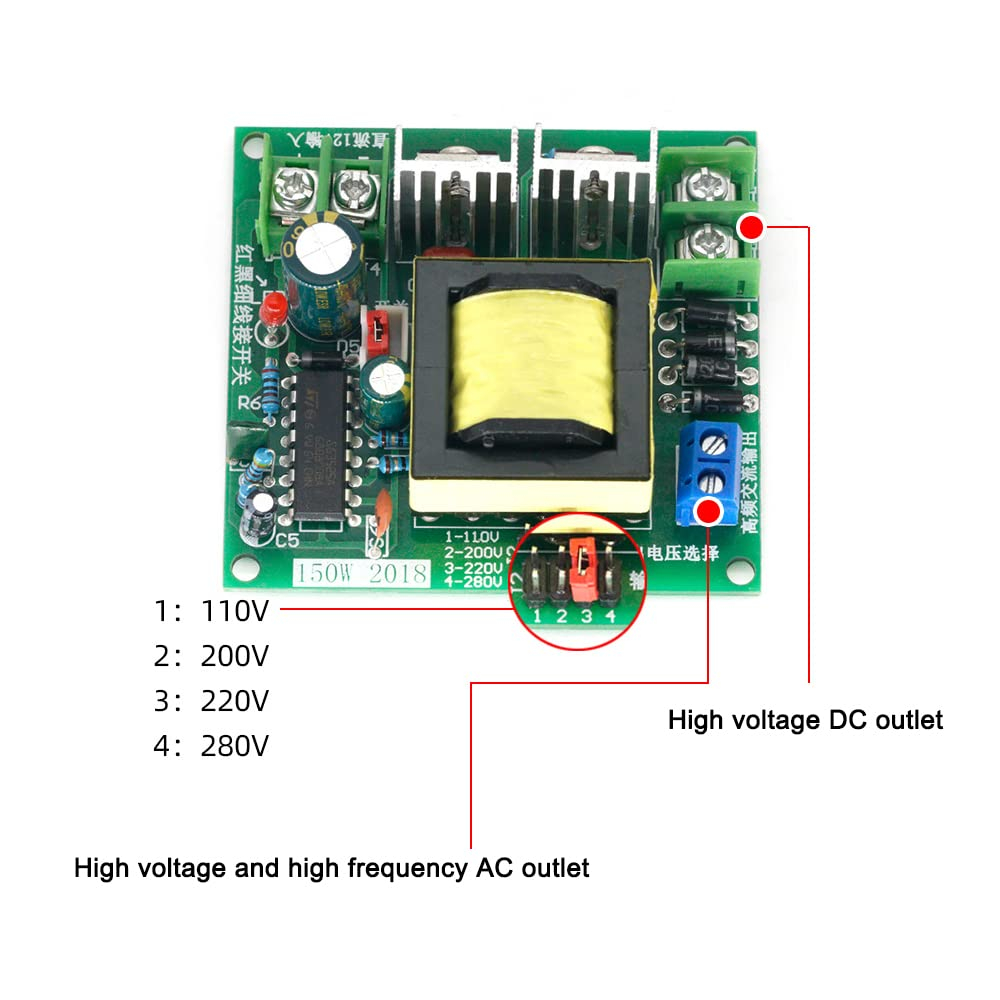

2. Se pozitioneaza jumperul conform marcajelor de pe placa, pentru tensiunea necesara.

3. Se conecteaza sursa la intrare, respectand polaritatea marcata.

4. Se conecteaza sarcina la iesirea corespunzatoare, verificand marcajele AC/DC.

5. Se verifica legaturile inainte de alimentare.

Recomandari si precautii:

• Pentru sarcini de 100W sau mai mari se adauga un ventilator de racire.

• Nu se modifica pozitia jumperului cat timp modulul este alimentat.

• Sursa si conductoarele de alimentare trebuie dimensionate pentru curentul necesar sarcinii.

• Nu se inverseaza polaritatea intrarii si nu se scurtcircuiteaza iesirea.

• Iesirile prezinta tensiune periculoasa; montajul si verificarile se realizeaza de personal calificat.

• Iesirea AC nu se conecteaza la reteaua electrica.

Compatibilitate:

• Circuite proiectate pentru tipul de iesire si tensiunea selectate.

• Nu se utilizeaza pentru alimentarea ventilatoarelor, motoarelor AC sau transformatoarelor cu miez din tabla de otel silicios.

• Nu se considera compatibil cu un aparat doar pentru ca acesta accepta aceeasi tensiune nominala.
