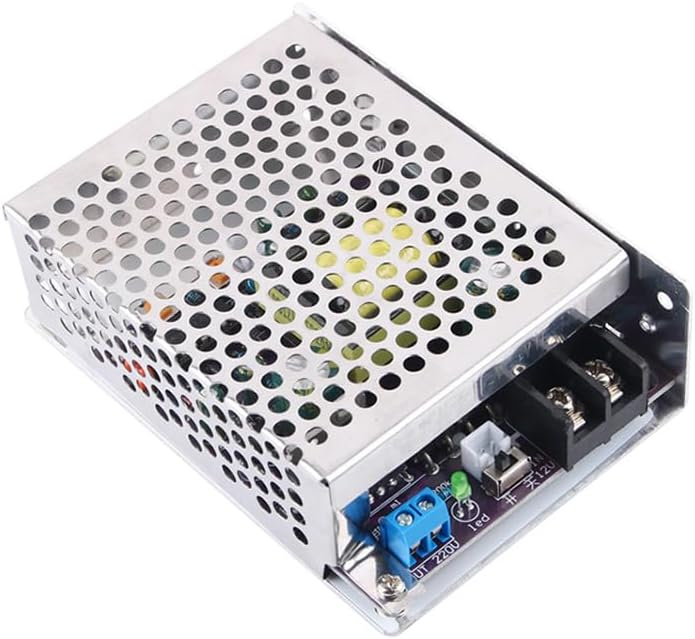

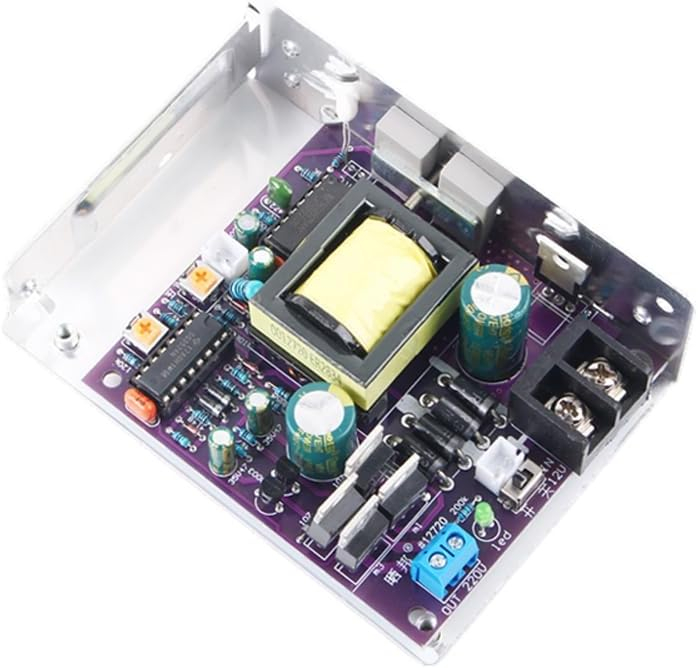

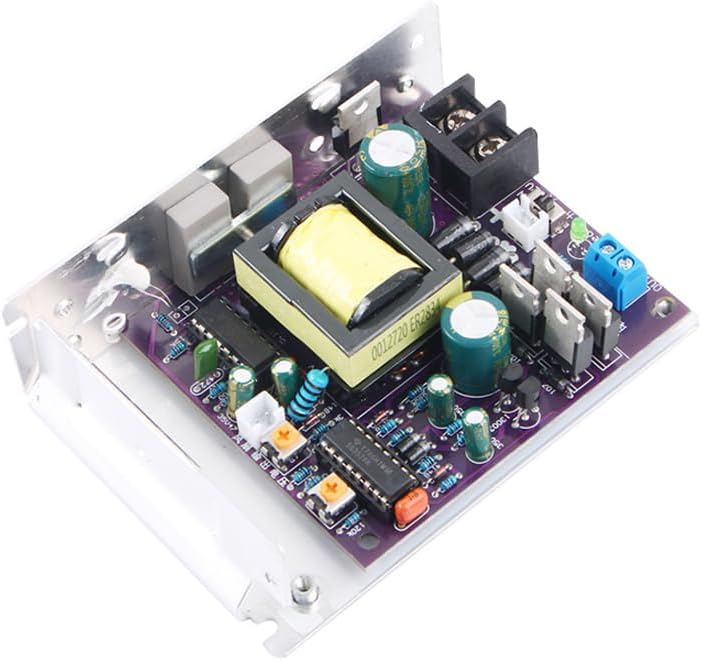

Modulul invertor DC-AC cu sinusoida modificata transforma tensiunea continua de alimentare in tensiune alternativa. Este destinat integrarii in sisteme de alimentare pentru echipamente electronice compatibile, cu posibilitatea ajustarii tensiunii de iesire.

Specificatii tehnice:

• Tensiune de intrare: 12V DC

• Tensiune de iesire: 210–230V AC, reglabila

• Frecventa de iesire: 50Hz

• Putere continua de iesire: 100W

• Putere maxima de scurta durata: 300W

• Curent fara sarcina: sub 0.1A

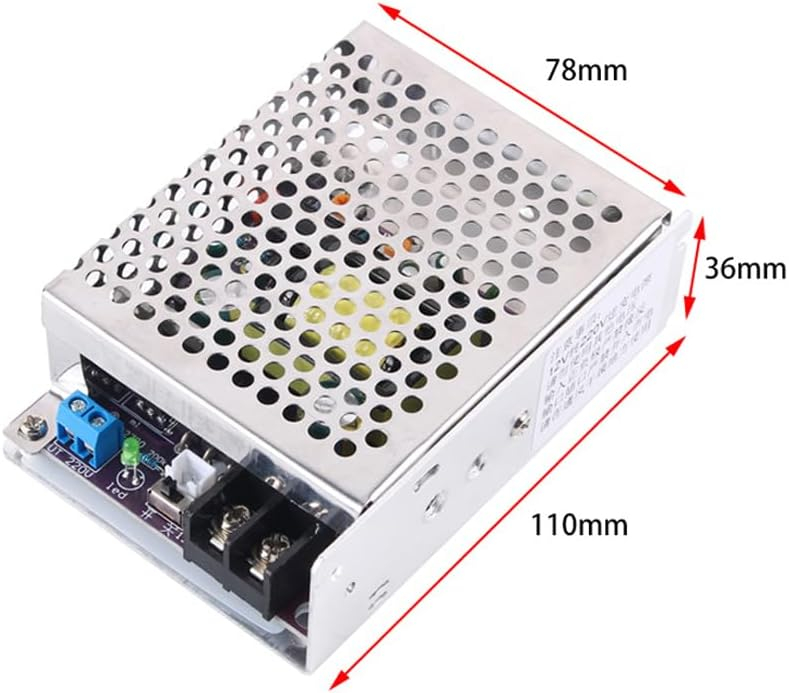

• Dimensiuni: 110x78x36mm

• Masa: 200g

• Umiditate acceptata: 5–95%

Continut pachet:

• 1 modul invertor DC-AC

Instructiuni de montaj:

1. Cu alimentarea deconectata, se fixeaza modulul intr-o carcasa sau intr-un compartiment protejat, fara acces accidental la conexiunile electrice.

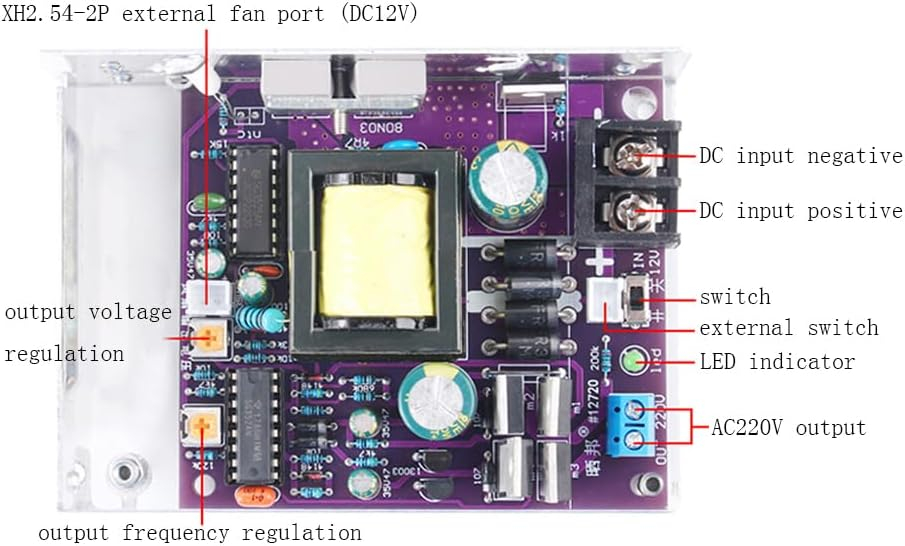

2. Se conecteaza sursa DC la intrare, respectand polaritatea marcata pe placa.

3. Se conecteaza consumatorul la iesirea AC, conform marcajelor modulului.

4. Se verifica legaturile si compatibilitatea consumatorului inainte de alimentare.

Recomandari si precautii:

• Sarcina conectata trebuie dimensionata dupa puterea continua, nu dupa valoarea de varf.

• Nu se inverseaza polaritatea alimentarii si nu se scurtcircuiteaza iesirea.

• Se asigura ventilatie in jurul modulului si conductoare dimensionate pentru curentul necesar.

• Iesirea prezinta tensiune periculoasa; montajul, reglajele si verificarile se realizeaza de personal calificat.

• Nu se ating componentele sau conexiunile cat timp modulul este alimentat.

• Iesirea nu se conecteaza la reteaua electrica.

Compatibilitate:

• Echipamente a caror documentatie permite alimentarea cu sinusoida modificata si ale caror cerinte de functionare si pornire se incadreaza in capacitatea modulului (de exemplu televizoare LCD, laptopuri, incarcatoare si sisteme de iluminat care accepta forma de unda a modulului si se incadreaza in limita de functionare continua).

• Compatibilitatea se verifica pentru fiecare aparat; tensiunea acceptata si consumul nominal nu sunt suficiente pentru confirmare.

• Nu este destinat frigiderelor, congelatoarelor, masinilor de spalat, pompelor de apa sau incarcatoarelor pentru masini electrice. De asemenea, nu este destinat cuptoarelor cu microunde, plitelor cu inductie, fierbatoarelor, uscatoarelor de par si altor consumatori de putere mare.
