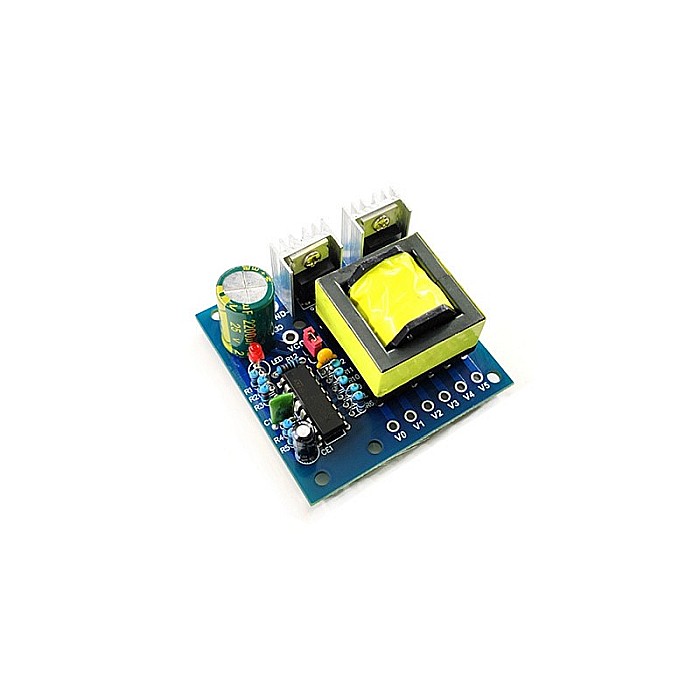

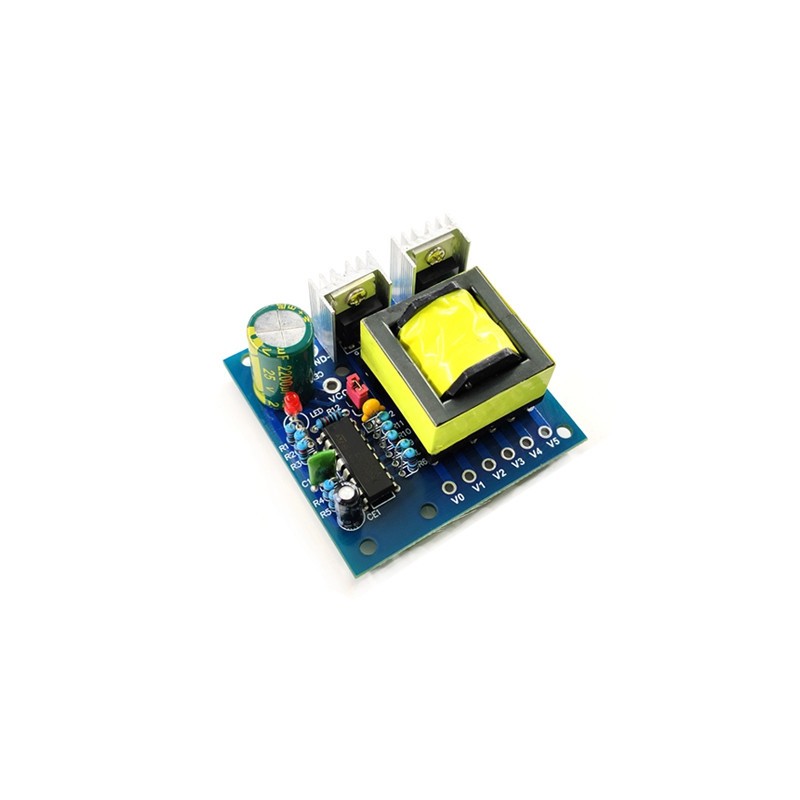

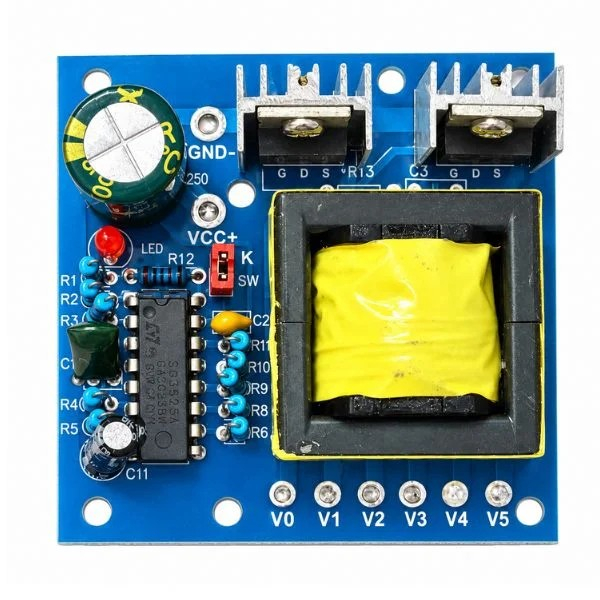

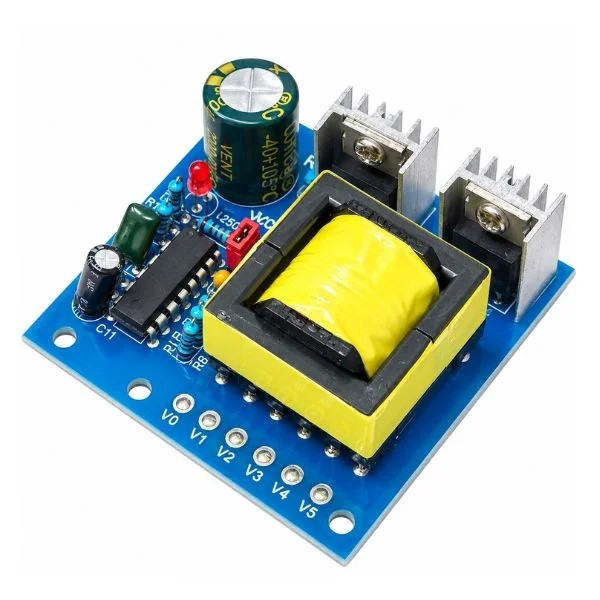

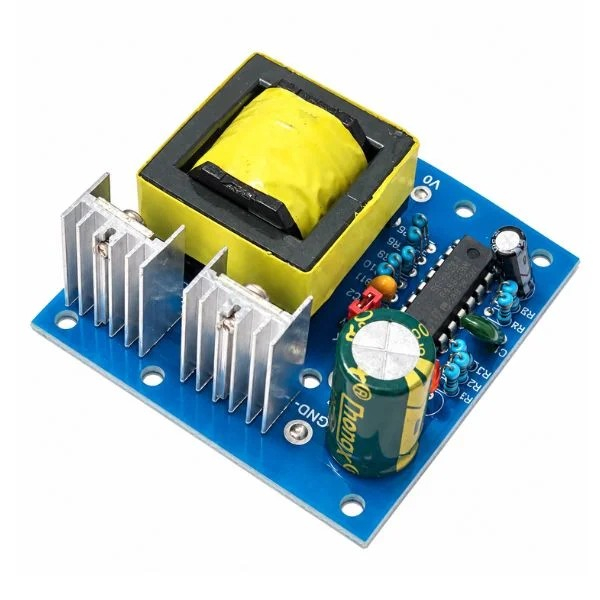

Modulul invertor DC-AC converteste tensiunea continua de la intrare in tensiune alternativa cu unda patrata de inalta frecventa. Este destinat integrarii in montaje electronice cu sarcini compatibile, oferind selectarea tensiunii de iesire prin conectarea la perechi distincte de borne.

Specificatii tehnice:

• Tensiune de intrare: 12V DC

• Putere declarata: 150W

• Frecventa de iesire: aproximativ 20kHz

• Curent de repaus: aproximativ 0.08A

• Dimensiuni placa: 58x58mm

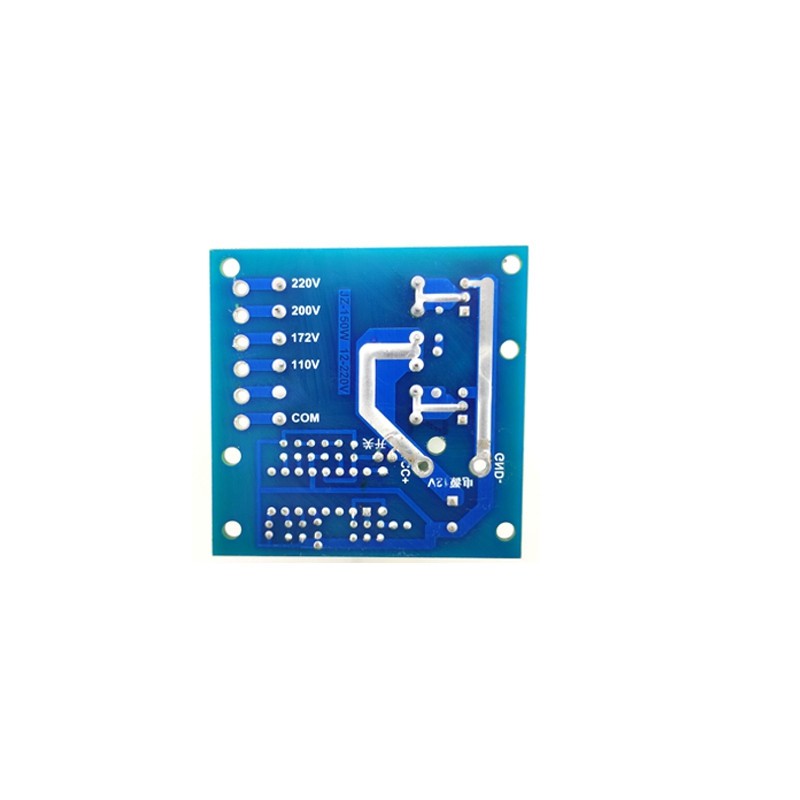

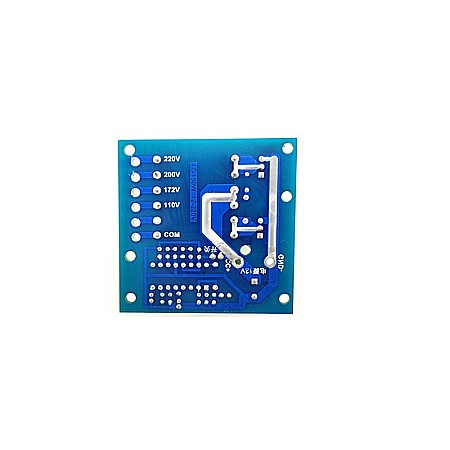

Tensiuni orientative intre bornele de iesire:

• V0–V2: aproximativ 110V AC

• V0–V3: aproximativ 175V AC

• V0–V4: aproximativ 200V AC

• V0–V5: aproximativ 220V AC

• V5–V4: aproximativ 20V AC

• V5–V3: aproximativ 45V AC

• V5–V2: aproximativ 110V AC

• V4–V3: aproximativ 28V AC

• V4–V2: aproximativ 90V AC

• V3–V2: aproximativ 62V AC

Valorile sunt orientative si nu reprezinta tensiuni de iesire garantate cu precizie.

Continut pachet:

• 1 modul invertor DC-AC

Instructiuni de montaj:

1. Cu alimentarea deconectata, se fixeaza placa intr-o carcasa sau intr-un compartiment care impiedica atingerea accidentala a conexiunilor.

2. Se conecteaza sursa DC la intrare, respectand marcajele pozitiv si negativ.

3. Se conecteaza sarcina intre bornele corespunzatoare tensiunii necesare, conform configuratiilor enumerate.

4. Se verifica legaturile si compatibilitatea sarcinii inainte de alimentare.

Utilizare:

Verificarea iesirii necesita instrumente adecvate formei de unda si frecventei modulului; un multimetru obisnuit poate afisa valori incorecte.

Recomandari si precautii:

• Modulul nu are protectii; supraincarcarea, scurtcircuitarea iesirii si inversarea polaritatii de alimentare pot provoca defectarea acestuia.

• Sursa de alimentare si conductoarele trebuie dimensionate pentru curentul necesar sarcinii.

• Pentru functionare indelungata la sarcina mare se asigura disiparea caldurii prin radiator sau ventilatie activa.

• Iesirea prezinta tensiune periculoasa; montajul si verificarile se realizeaza de personal calificat.

• Nu se ating componentele sau conexiunile cat timp modulul este alimentat.

• Iesirea nu se conecteaza la reteaua electrica.

Compatibilitate:

• Sarcini a caror documentatie permite alimentarea cu semnalul de iesire al modulului.

• Nu este compatibil cu motoare, ventilatoare sau transformatoare conventionale cu bobinaj.

• Nu este compatibil cu aparate si lampi LED care folosesc alimentare prin reducerea tensiunii cu rezistor si condensator.

• Compatibilitatea nu este determinata doar de tensiunea nominala acceptata de aparat.
