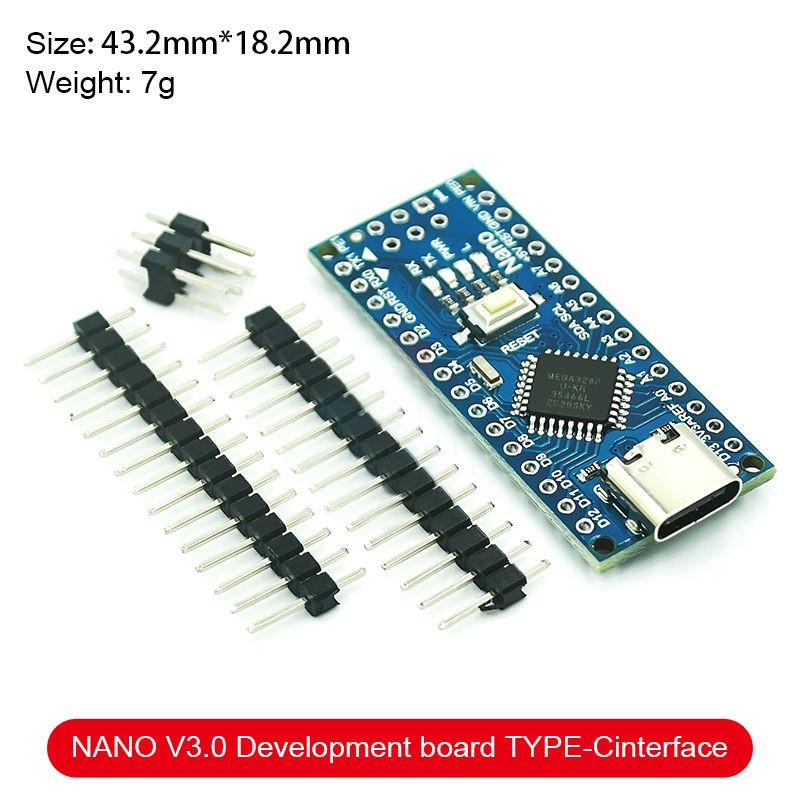

Placa de dezvoltare compatibila Arduino Nano V3 este potrivita pentru proiecte electronice compacte, automatizari, senzori, prototipare si aplicatii compatibile cu ecosistemul Arduino. Varianta este echipata cu microcontroler ATmega328PB si interfata USB Type-C, pentru programare si alimentare prin USB.

Placa are bootloader instalat si suporta incarcarea programelor prin USB, alimentarea prin USB, alimentarea externa 5-12V DC, alimentarea de la baterie 9V si programarea prin ISP. Pinii de conectare sunt inclusi in pachet, dar nu sunt lipiti pe placa, oferind flexibilitate la montaj.

Include 14 porturi digitale, 8 intrari analogice, 6 iesiri PWM si port serial TTL RX/TX, fiind potrivita pentru proiecte DIY, educatie, robotica, module electronice si automatizari de dimensiuni reduse.

Specificatii tehnice:

• Tip produs: placa dezvoltare compatibila Arduino
• Model: Nano V3.0
• Microcontroler: ATmega328PB
• Interfata USB: Type-C
• Convertor USB-serial: CH340G
• Pini digitali I/O: 14, TX, RX, D2-D13
• Intrari analogice: 8, A0-A7
• Porturi PWM: 6, D3, D5, D6, D9, D10, D11
• Port serial TTL: RX / TX
• Bootloader instalat: da
• Suporta incarcare program prin USB: da
• Suporta alimentare prin USB: da
• Alimentare externa: 5-12V DC
• Suporta alimentare de la baterie: 9V
• Suporta programare ISP: da
• Pini inclusi: da, nelipiti pe placa
• Cablu USB inclus: nu
• Dimensiuni placa: 43.2 x 18.2mm
• Utilizare recomandata: proiecte Arduino, prototipare, senzori, robotica, automatizari, module electronice

Instructiuni de montaj / utilizare:

• Instalati driverul pentru CH340G, daca placa nu este recunoscuta automat de calculator.
• Selectati placa compatibila Arduino Nano in mediul de programare folosit.
• Verificati procesorul/bootloader-ul selectat inainte de incarcarea programului.
• Lipiti pinii doar dupa ce stabiliti modul de montaj dorit.
• Alimentati placa prin USB Type-C sau printr-o sursa externa compatibila 5-12V DC.
• Respectati polaritatea la alimentarea externa.
• Nu depasiti tensiunile admise pe pini si pe intrarile analogice.
• Verificati pinout-ul inainte de conectarea senzorilor, modulelor sau consumatorilor externi.
• Pentru proiecte permanente, montajul trebuie realizat sau verificat de o persoana competenta.
• Interventiile necorespunzatoare pot deteriora placa si pot duce la pierderea garantiei.
