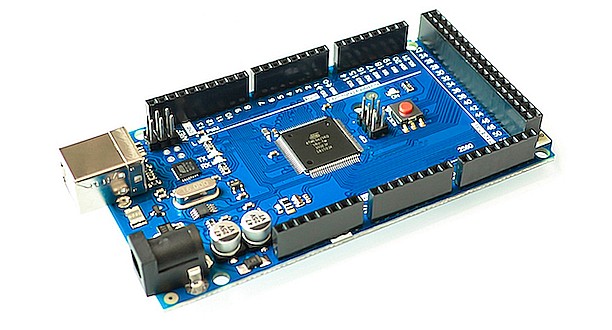

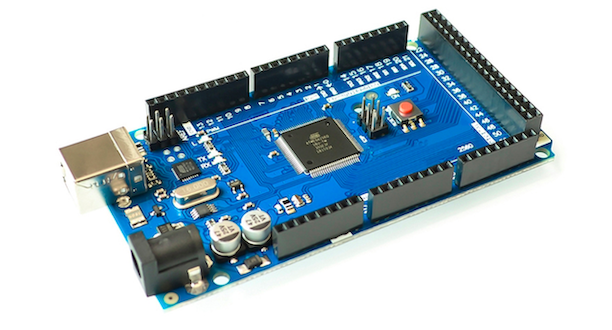

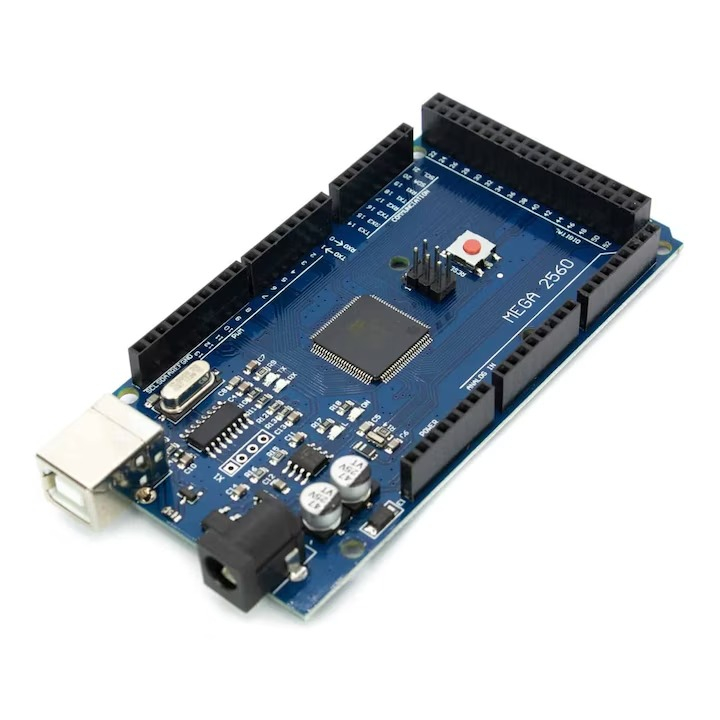

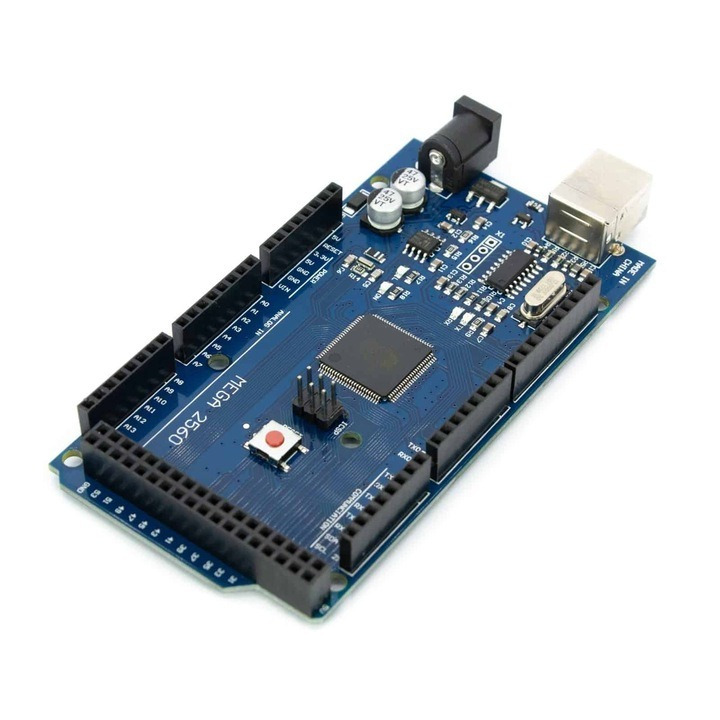

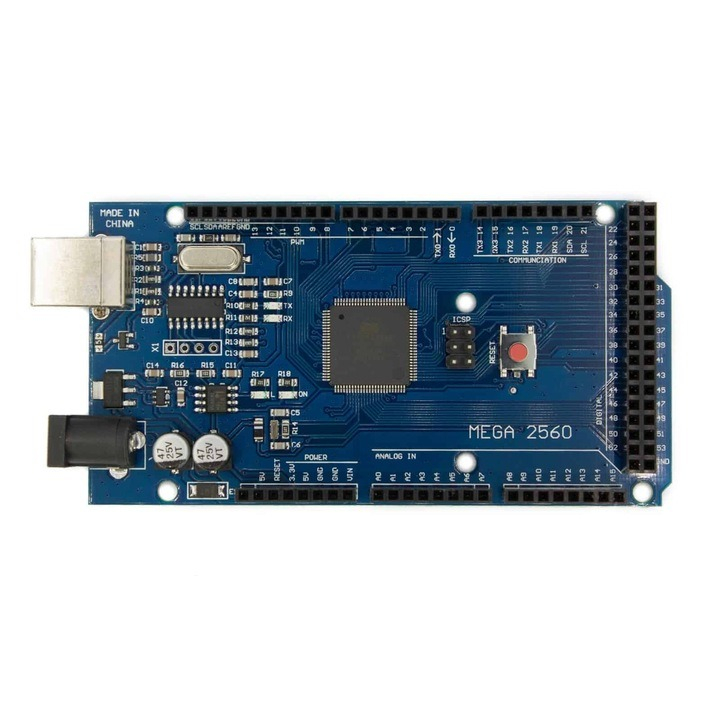

Placa de dezvoltare MEGA2560 R3 este compatibila cu platforma Arduino si este potrivita pentru proiecte care necesita un numar mare de pini, memorie mai mare si conectarea mai multor module sau senzori.

Este echipata cu microcontroller ATmega2560 si foloseste interfata USB cu ATmega16U2, inlocuind varianta mai veche cu ATmega8U2. Datorita celor 54 pini digitali I/O si celor 16 intrari analogice, placa poate fi folosita in proiecte de automatizare, robotica, control motoare, sisteme cu senzori, imprimante 3D, CNC, prototipare si aplicatii educationale.

Produsul se livreaza fara cablu USB.

Specificatii tehnice:

• Tip produs: placa de dezvoltare compatibila Arduino
• Model: MEGA2560 R3
• Microcontroller: ATmega2560
• Interfata USB: ATmega16U2
• Tensiune de lucru: 5V
• Tensiune de alimentare recomandata: 7V-12V
• Tensiune de alimentare limita: 6V-20V
• Pini digitali I/O: 54
• Pini PWM: 15
• Pini analogici: 16
• Curent DC per pin I/O: 40mA
• Curent DC pentru pinul 3.3V: 50mA
• Memorie Flash: 256KB, din care 8KB utilizati de bootloader
• SRAM: 8KB
• EEPROM: 4KB
• Frecventa: 16MHz
• Cablu inclus: nu

Instructiuni de montaj / utilizare:

• Conectati placa la computer folosind un cablu USB compatibil.
• Selectati placa Arduino Mega or Mega 2560 in Arduino IDE sau in mediul de programare utilizat.
• Alimentati placa prin USB sau prin mufa de alimentare, respectand intervalul recomandat de 7V-12V.
• Nu depasiti limitele de tensiune si curent mentionate in specificatii.
• Verificati pinout-ul placii inainte de conectarea modulelor, senzorilor sau driverelor.
• Pentru alimentarea consumatorilor externi, folositi o sursa separata daca acestia depasesc curentul disponibil pe placa.
