Kitul controler NY-D01 este un ansamblu electronic destinat comenzii unui aparat de sudura in puncte cu transformator, permitand reglarea duratei impulsului si a nivelului de putere. Varianta include tiristorul de putere, afisajul digital si transformatorul pentru alimentarea placii, fiind potrivita pentru realizarea unui echipament destinat sudarii benzilor metalice pe celule si pachete de acumulatori.

Specificatii tehnice:

• Tip produs: kit controler pentru aparat de sudura in puncte.

• Model: NY-D01.

• Varianta placa: 100A.

• Marcaj placa: NY-D01 V3.1.

• Tiristor: 100A.

• Tensiune de alimentare a placii: 9-12V AC.

• Tensiune de intrare transformator inclus: 220V AC.

• Tensiune de iesire transformator inclus: 9V AC.

• Reglaje: durata impulsului si nivelul de putere.

• Interfata: doua potentiometre si afisaj LED digital separat.

• Declansare: intrare SWITCH pentru pedala sau contact extern.

• Material placa: PCB.

• Culoare: rosu.

• Dimensiuni placa principala: 80x60mm.

• Dimensiuni placa afisaj: 40x35mm.

Continut pachet:

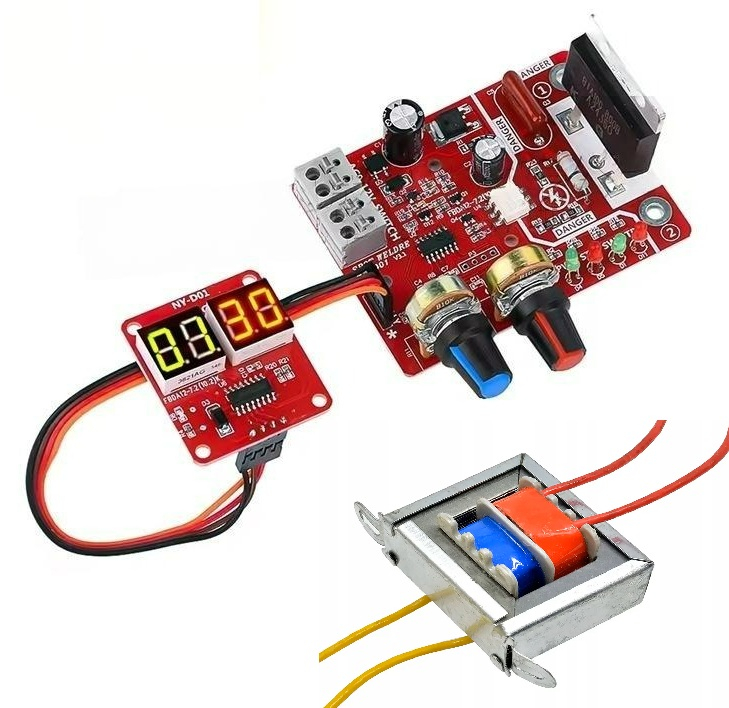

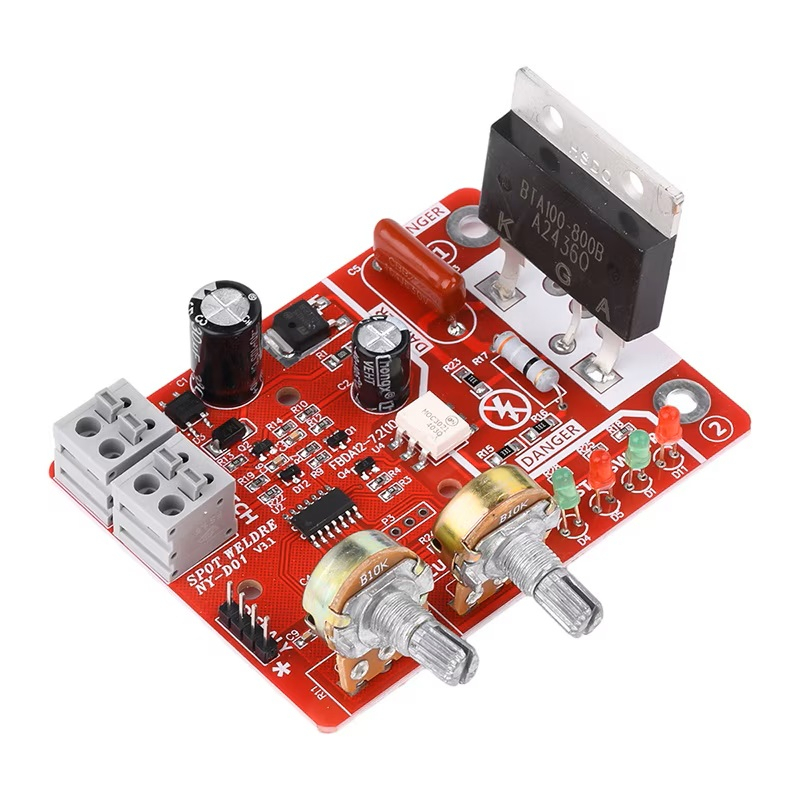

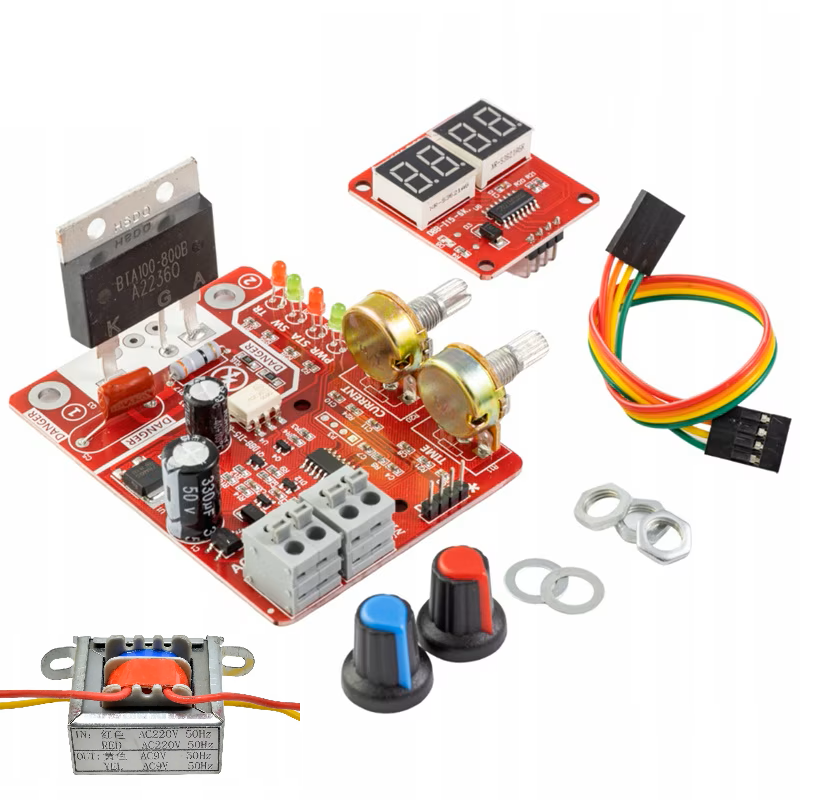

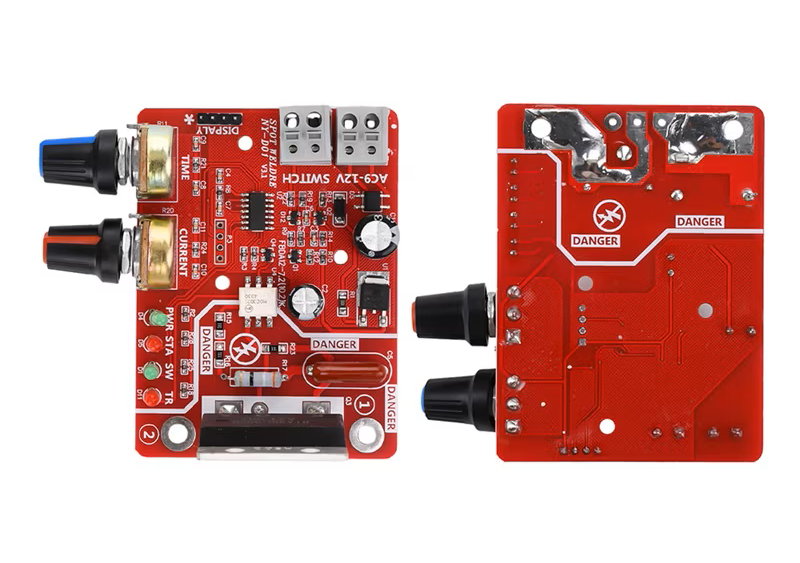

• 1 x placa principala NY-D01, varianta 100A.

• 1 x tiristor de 100A, montat pe placa.

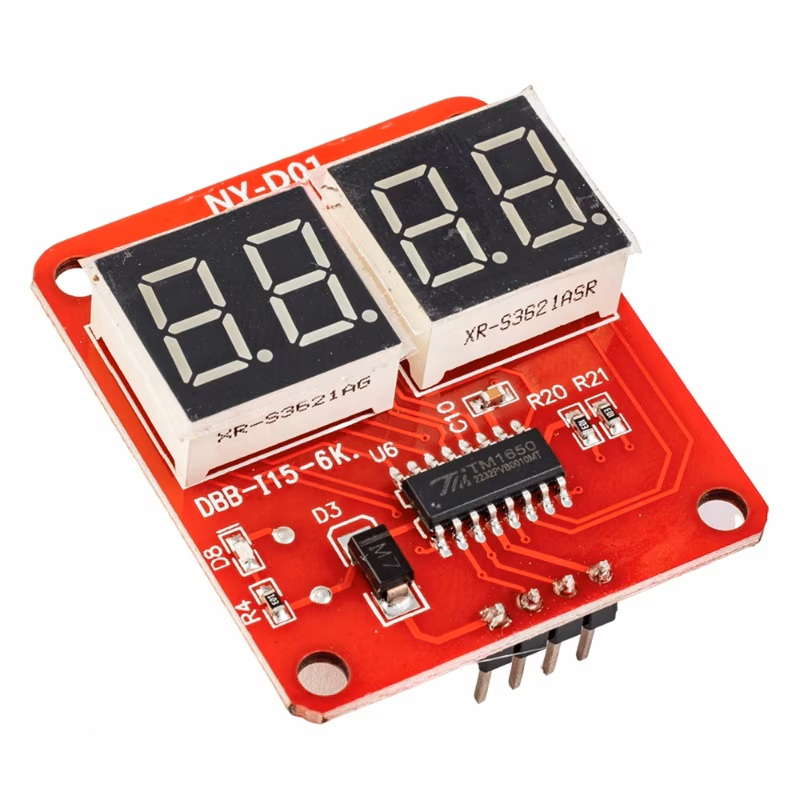

• 1 x placa pentru afisajul digital.

• 1 x cablu pentru conectarea afisajului.

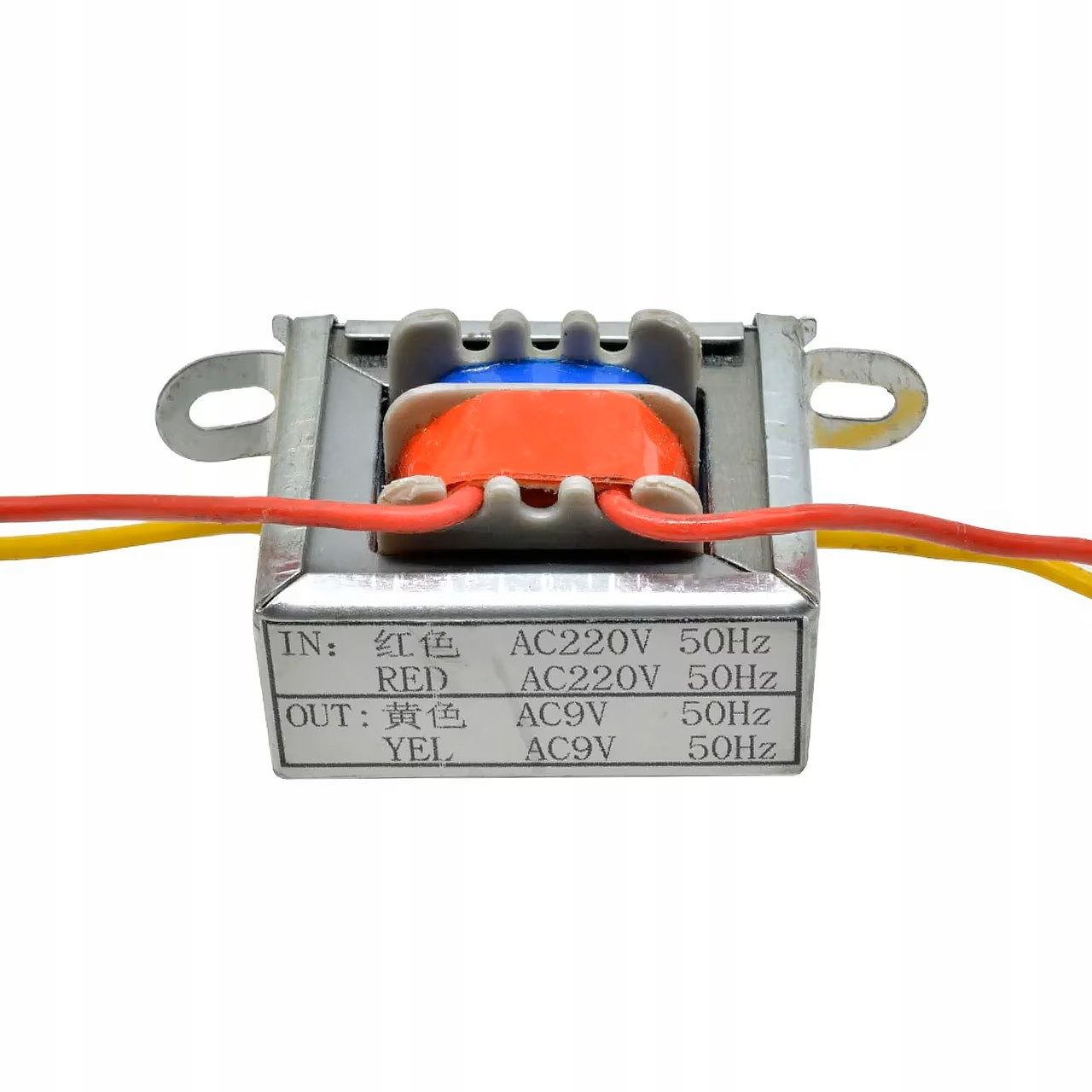

• 1 x transformator de alimentare 220V AC-9V AC.

• 2 x capace pentru potentiometre.

• Transformatorul principal de sudura, electrozii, cablurile de putere, pedala, carcasa, siguranta si comutatorul de alimentare nu sunt incluse.

Instructiuni de montaj:

1. Placa principala, afisajul si transformatorul de alimentare se monteaza intr-o carcasa izolatoare sau metalica legata corespunzator la impamantare.

2. Iesirea de 9V AC a transformatorului inclus se conecteaza la terminalul placii marcat AC9-12V.

3. O pedala sau un contact normal deschis se conecteaza la terminalul marcat SWITCH.

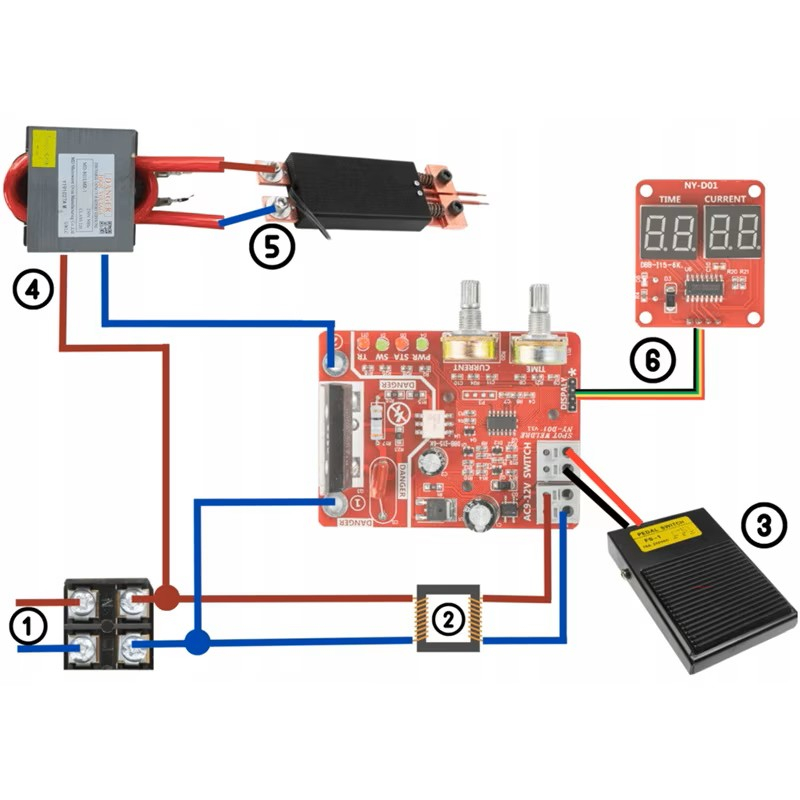

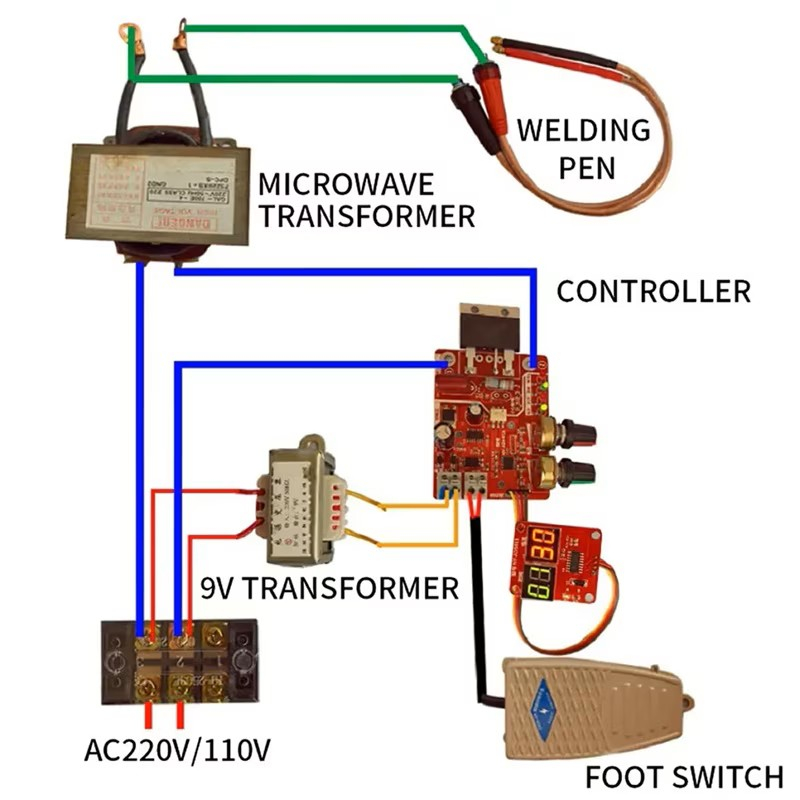

4. Circuitul de putere controlat de tiristor, identificat prin conexiunile 1 si 2, se monteaza in serie cu infasurarea primara a transformatorului principal de sudura, conform schemei de conectare.

5. Infasurarea secundara a transformatorului principal se conecteaza direct la electrozii de sudura folosind cabluri adecvate curentului aplicatiei.

6. Primarul transformatorului de alimentare inclus si circuitul transformatorului principal se conecteaza la reteaua de 220V AC printr-o siguranta si un intrerupator dimensionate corespunzator.

7. Toate conexiunile se verifica inainte de alimentare, urmarind separarea si izolarea circuitelor de joasa tensiune fata de cele conectate la reteaua electrica.

8. Prima pornire se realizeaza fara atingerea placii, a transformatoarelor sau a conductorilor, intr-o zona protejata si fara materiale inflamabile in apropiere.

Utilizare:

Durata impulsului si nivelul de putere se regleaza independent prin cele doua potentiometre, iar valorile selectate sunt indicate pe afisajul digital. Reglajele initiale se stabilesc la un nivel redus, se efectueaza probe pe un material similar celui utilizat, apoi valorile se maresc gradual pana la obtinerea unei suduri ferme, fara perforarea sau supraincalzirea benzii si a celulei; impulsul este declansat prin pedala sau contactul conectat la intrarea SWITCH.

Recomandari si precautii:

• Kitul este un modul de control si nu reprezinta un aparat de sudura complet.

• Transformatorul de 9V inclus alimenteaza numai placa NY-D01 si nu poate fi utilizat ca transformator principal de sudura.

• Valoarea de 100A reprezinta varianta tiristorului si nu curentul de sudura disponibil la electrozi.

• Instalarea presupune conexiuni la 220V AC si trebuie realizata exclusiv de personal calificat, cu experienta in circuite de retea si echipamente de sudura.

• Intrarea marcata AC9-12V se alimenteaza numai cu tensiune alternativa compatibila.

• Infasurarea secundara si electrozii transformatorului principal nu se conecteaza direct la placa de control.

• Circuitul trebuie echipat cu siguranta, intrerupator general, cabluri dimensionate corespunzator si protectie impotriva contactului accidental.

• Carcasa metalica si miezurile transformatoarelor se leaga la conductorul de protectie, acolo unde constructia acestora necesita impamantare.

• Placa si tiristorul necesita ventilatie si disipare termica adecvata.

• Alimentarea se deconecteaza complet inaintea modificarii cablajului sau efectuarii lucrarilor de intretinere.

• Echipamentul nu se utilizeaza in medii umede, in apropierea materialelor inflamabile sau fara protectie pentru ochi si maini.

Compatibilitate:

• Aparate de sudura in puncte construite cu transformator principal alimentat la 220V AC.

• Aplicatii pentru sudarea benzilor metalice de conectare pe celule si pachete de acumulatori, inclusiv formatul 18650.

• Pedale si butoane externe cu contact normal deschis.

• Necesita transformator principal de sudura, electrozi si cabluri de putere compatibile, achizitionate separat.
