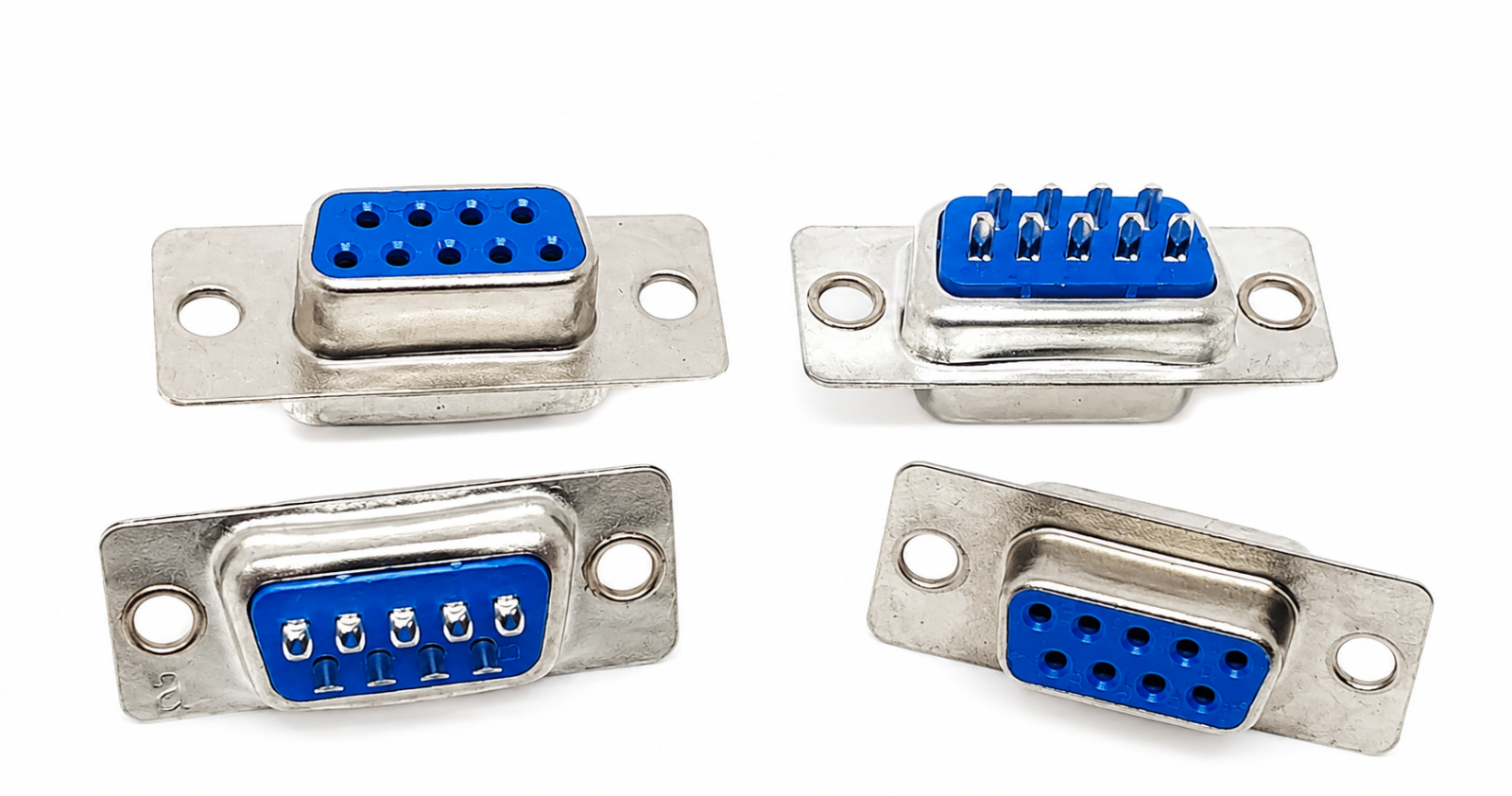

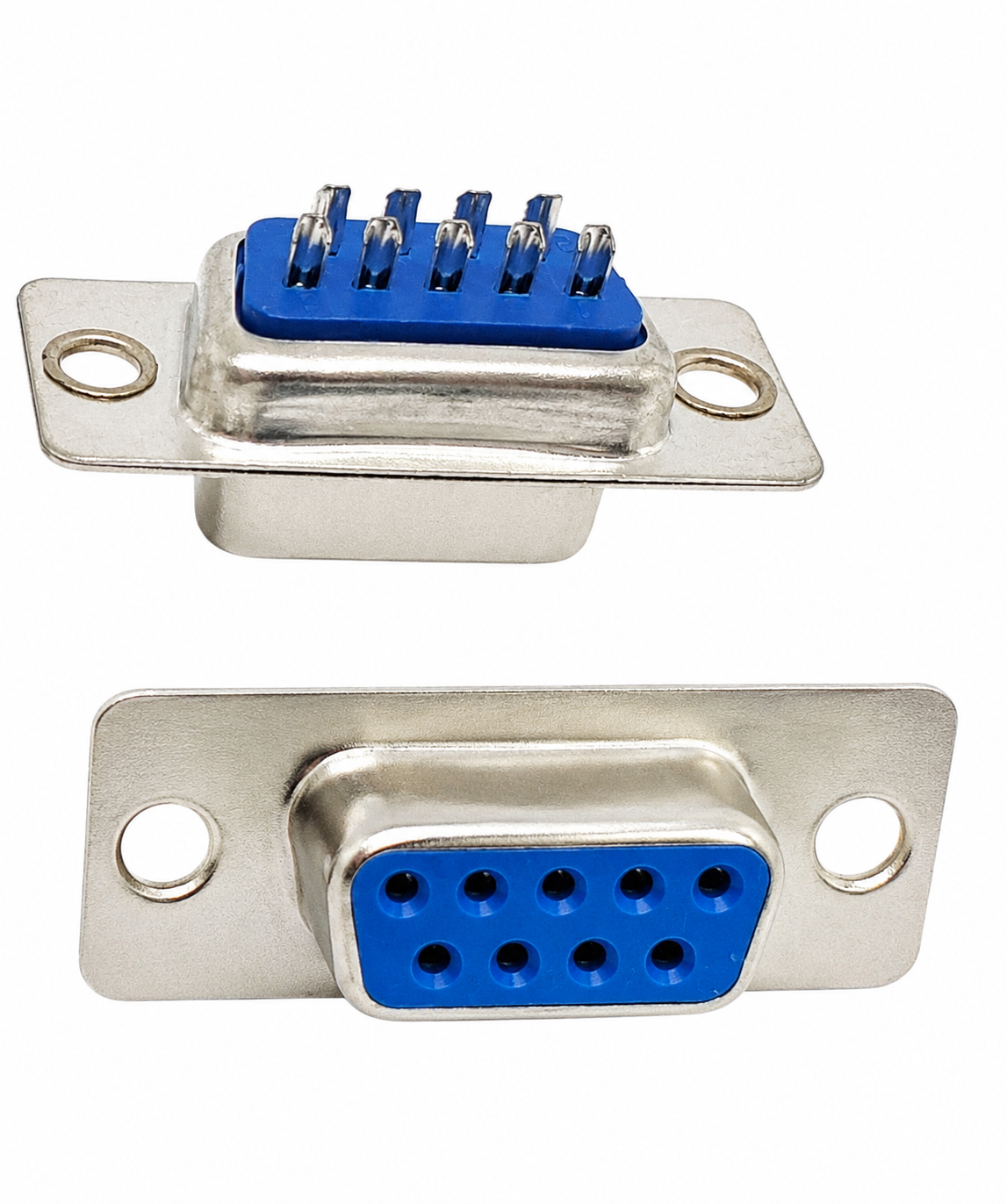

Mufa D-SUB DB9 mama permite integrarea unei interfete cu 9 contacte intr-o placa electronica. Este potrivita pentru inlocuirea conectorilor deteriorati, construirea adaptoarelor si realizarea echipamentelor de automatizare sau comunicatie seriala.

Configuratia cu terminale la 90° pozitioneaza zona de conectare paralel cu PCB-ul, facilitand accesul prin marginea placii. Corpul metalic protejeaza contactele, iar punctele laterale permit fixarea mecanica.

Caracteristici principale:

• Varianta mama pentru conectarea unei mufe DB9 tata.
• Terminale indoite la 90° pentru acces lateral.
• Montare THT prin lipire pe placa PCB.
• Configuratie standard cu doua randuri de contacte.
• Corp metalic pentru protejarea zonei de conectare.
• Puncte laterale pentru stabilizare mecanica.
• Format compact pentru placi de control si adaptoare.

Specificatii tehnice:

• Tip conector: D-SUB DB9.
• Varianta: mama.
• Numar contacte: 9.
• Dispunere contacte: 5 + 4.
• Orientare terminale: 90°.
• Montare electrica: THT, prin lipire pe PCB.
• Dimensiuni maxime: 30,80 × 12,50 × 15 mm.
• Distanta dintre centrele punctelor laterale de fixare: 25,00 mm.
• Orificii laterale de fixare: 2 × Ø3,00 ±0,05 mm.
• Pasul contactelor din acelasi rand: 2,77 mm.
• Distanta dintre randurile de contacte: 2,80 mm.
• Lungime terminale pentru PCB: 3,30 mm.

Continut pachet:

• 1 × conector D-SUB DB9 mama, 9 pini, 90°.

Instructiuni de montaj:

1. Amprenta PCB se proiecteaza conform cotelor si dispunerii celor 9 terminale.
2. Conectorul se introduce in placa, cu interfata orientata spre marginea PCB-ului.
3. Numerotarea contactelor si corespondenta semnalelor se verifica folosind schema echipamentului.
4. Terminalele si elementele mecanice de fixare se lipesc fara formarea puntilor de cositor.
5. Continuitatea circuitelor si absenta scurtcircuitelor se verifica inainte de conectarea echipamentului.

Utilizare:

Dupa montarea pe PCB, conectorul permite cuplarea unei mufe D-SUB DB9 tata compatibile. Componenta realizeaza exclusiv conexiunea fizica dintre contacte si nu necesita configurare software sau calibrare.

Recomandari si precautii:

• Pinout-ul trebuie verificat pentru fiecare echipament, deoarece formatul DB9 nu garanteaza aceeasi alocare a semnalelor.
• Conectorul nu converteste nivelurile electrice si nu inlocuieste un driver sau convertor RS232.
• Lipirea se realizeaza fara supraincalzirea terminalelor sau a izolatorului.
• Punctele mecanice de fixare se folosesc pentru a evita solicitarea lipiturilor.
• Circuitul se testeaza pentru scurtcircuite inainte de alimentare.

Compatibilitate:

• Placi PCB prevazute cu amprenta D-SUB DB9 THT la 90°.
• Mufe si cabluri echipate cu un conector D-SUB DB9 tata.
• Porturi seriale RS232, in functie de pinout-ul si nivelurile electrice ale echipamentului.
• Placi de control, automatizari si echipamente electronice personalizate.
