Ventilatorul directioneaza aerul catre zonele care necesita racire, contribuind la evacuarea caldurii din ansamblurile compacte. In cadrul unei imprimante 3D, poate fi folosit pentru racirea radiatorului hotendului sau a compartimentului electronic, daca pozitia de montaj si alimentarea echipamentului sunt compatibile.

Specificatii tehnice:

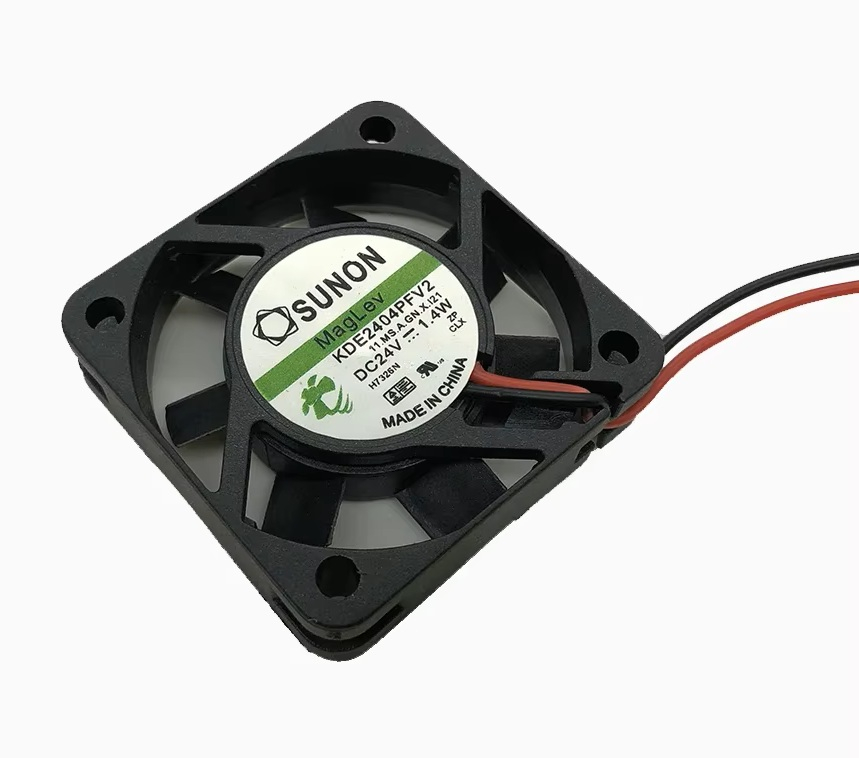

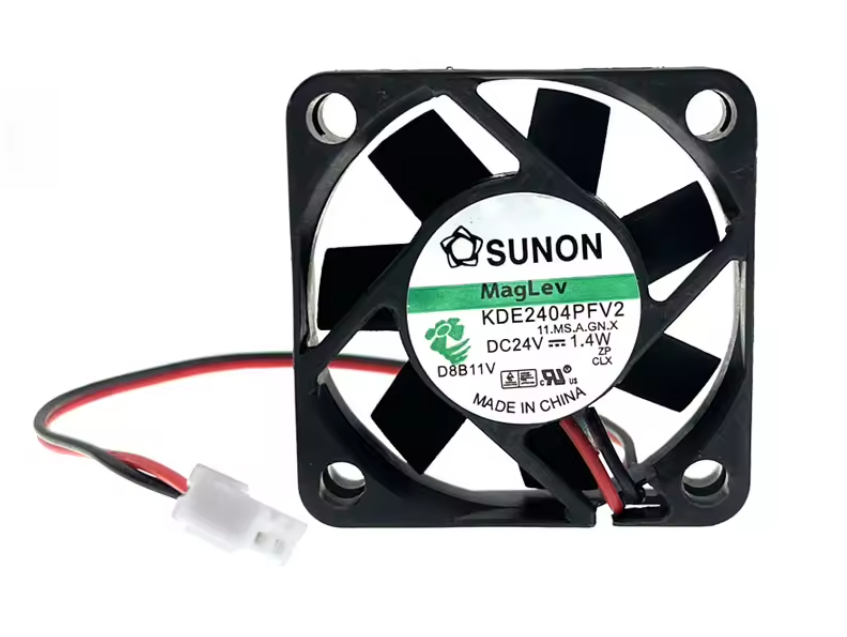

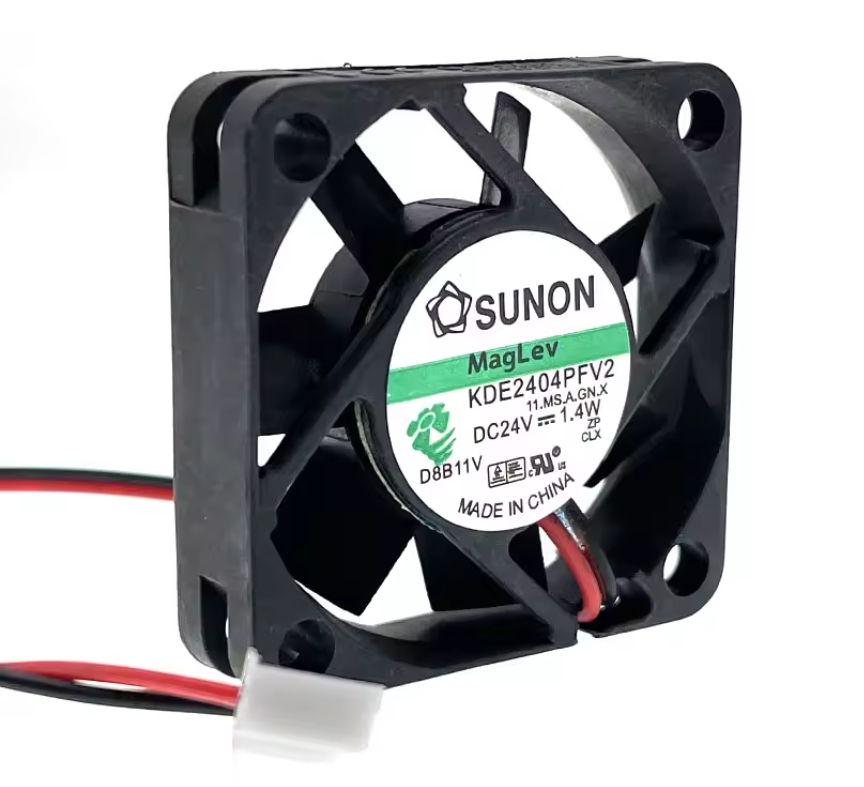

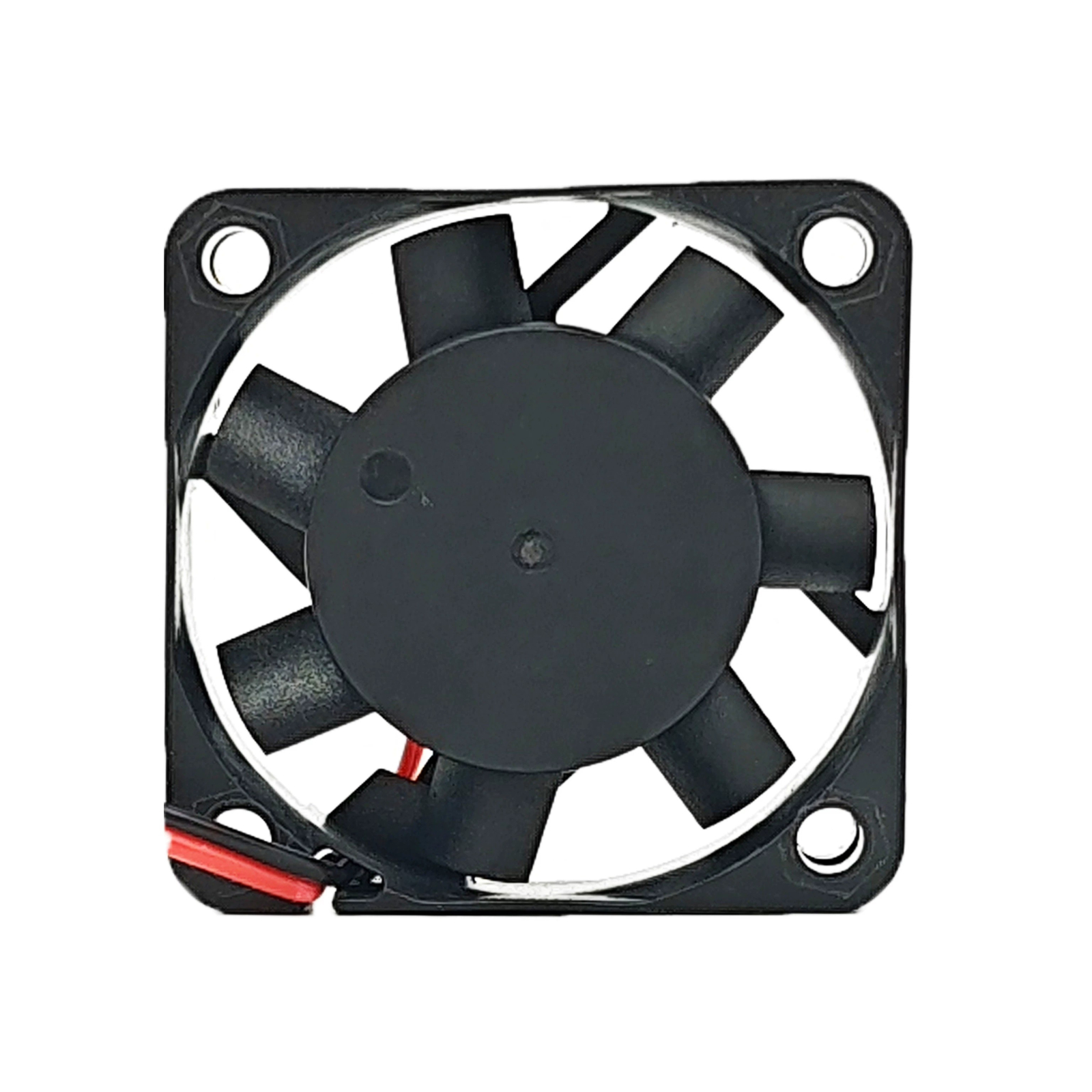

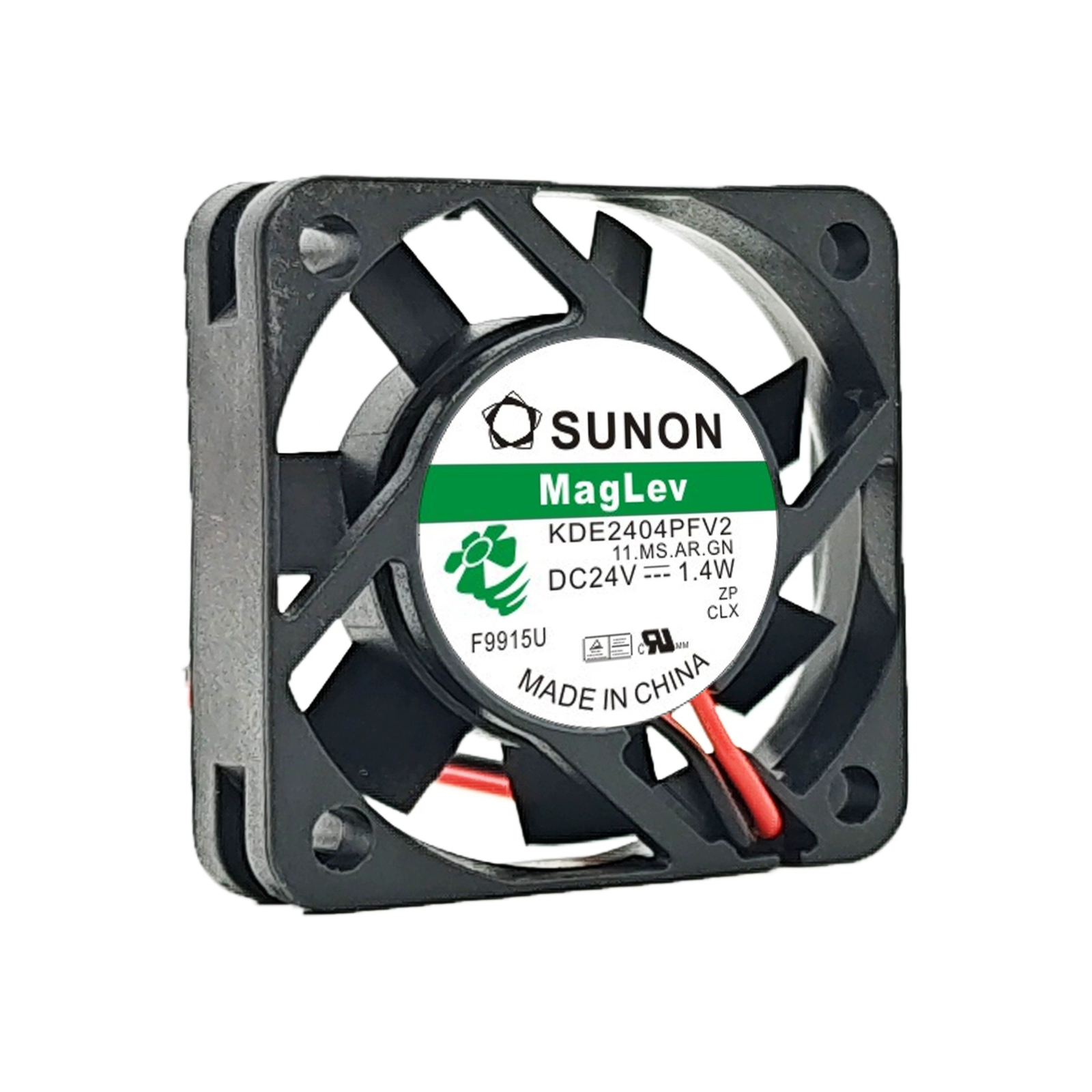

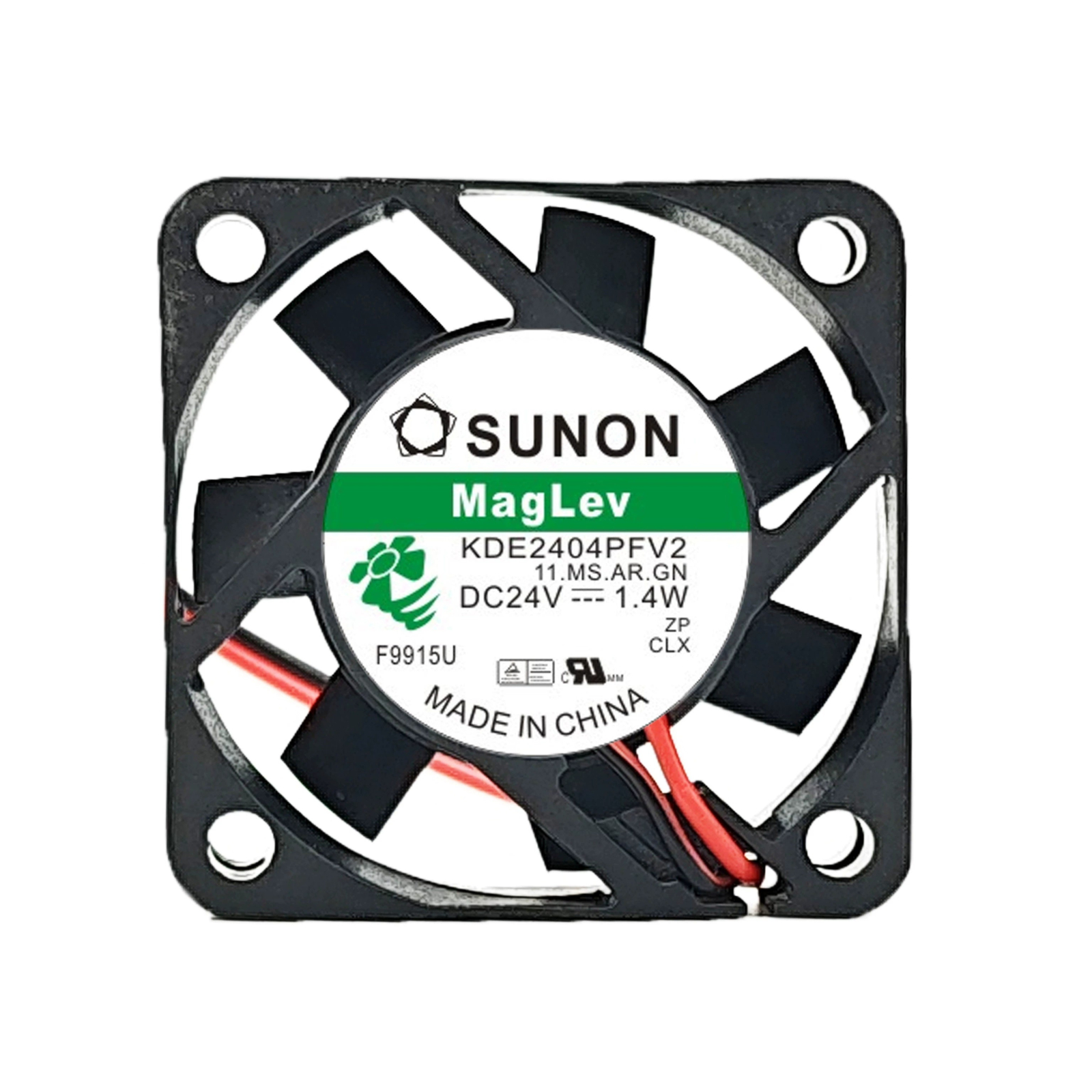

• Tip produs: ventilator axial DC

• Producator: SUNON

• Serie: MagLev

• Model: KDE2404PFV2

• Tensiune nominala: 24V DC

• Putere nominala: 1.4W

• Dimensiuni: 40x40x10mm

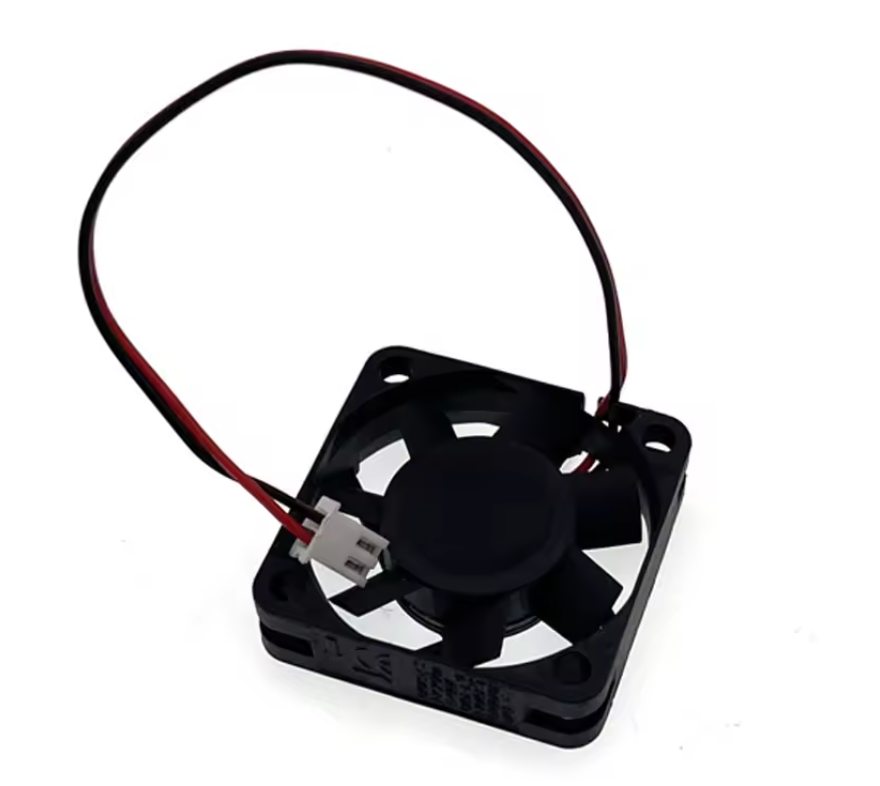

• Numar fire: 2

• Tip conexiune: mufa 2 pini

Continut pachet:

• 1 x Ventilator SUNON KDE2404PFV2

Instructiuni de montaj:

1. Se opreste echipamentul si se deconecteaza sursa de alimentare.

2. Se compara dimensiunile si alimentarea ventilatorului existent cu specificatiile produsului.

3. Ventilatorul se pozitioneaza in directia necesara circulatiei aerului.

4. Carcasa se fixeaza prin cele patru orificii amplasate in colturi.

5. Mufa se conecteaza numai dupa verificarea polaritatii si a ordinii pinilor.

6. Se verifica daca palele se pot roti liber, fara contact cu fire sau alte componente.

7. Echipamentul se porneste pentru verificarea functionarii si a fluxului de aer.

Utilizare:

Ventilatorul porneste atunci cand circuitul furnizeaza tensiunea de alimentare. Conexiunea disponibila nu include linii separate pentru monitorizarea turatiei sau control PWM.

Recomandari si precautii:

• Se respecta tensiunea nominala si polaritatea conexiunii.

• Palele nu se ating si nu se blocheaza in timpul functionarii.

• Zonele de admisie si evacuare a aerului se mentin libere.

• Ventilatorul nu se utilizeaza daca firele, mufa, carcasa sau palele sunt deteriorate.

• Alimentarea se deconecteaza inainte de montaj, verificare sau curatare.

• Mufa se deconecteaza prin prinderea carcasei acesteia, fara tragerea firelor.
