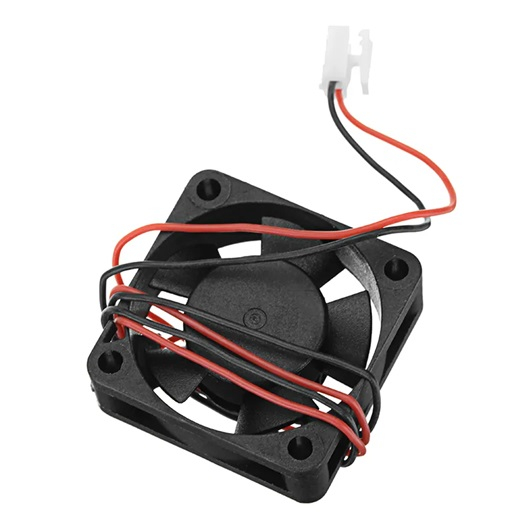

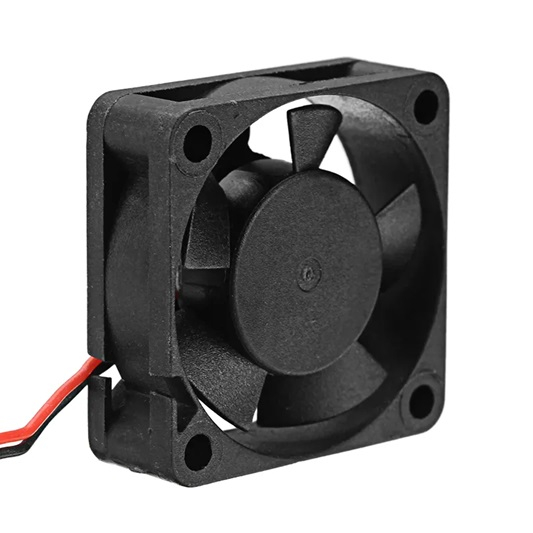

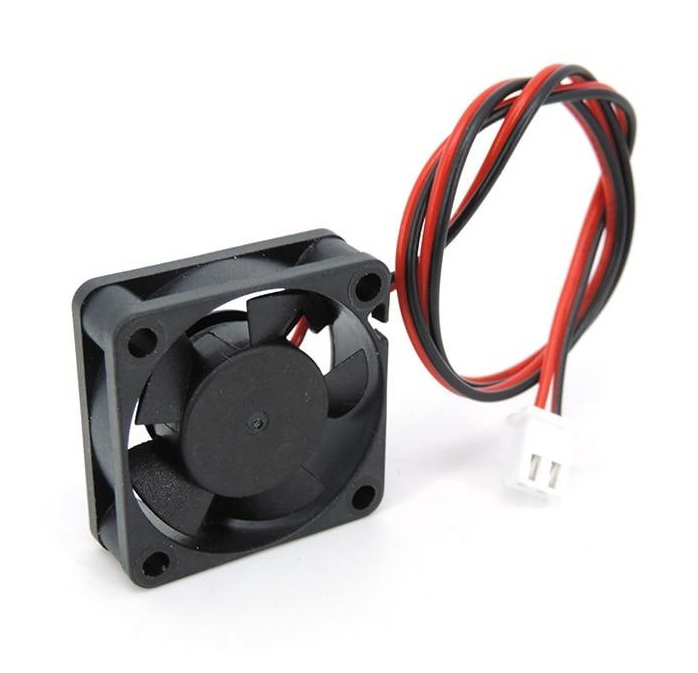

Ventilatorul axial 3010 de 24V DC este conceput pentru racirea componentelor din imprimante 3D, modulelor electronice, radiatoarelor si placilor de control. Formatul compact de 30x30x10mm permite instalarea in spatii reduse, fiind potrivit pentru racirea localizata a componentelor care functioneaza la temperaturi ridicate.

Modelul poate fi montat in zona hotendului, pe radiatoare compacte, langa drivere pentru motoare pas cu pas sau in interiorul carcaselor electronice. Constructia de tip axial genereaza un flux de aer perpendicular pe suprafata ventilatorului.

Conform datelor disponibile, ventilatorul are un curent nominal de 0,07A, un nivel de zgomot declarat de aproximativ 25dBA si o viteza a aerului de pana la 3,3m/s. Durata de functionare estimata este de aproximativ 30.000 de ore, in conditii normale de utilizare.

Distanta dintre centrele gaurilor de montaj este de aproximativ 24mm, iar diametrul gaurilor este de aproximativ 3,2mm. Aceste dimensiuni trebuie verificate inainte de inlocuirea unui ventilator existent.

Conectarea se realizeaza prin doua fire si un conector cu 2 pini. Firul rosu reprezinta polul pozitiv, iar firul negru reprezinta polul negativ. Ventilatorul trebuie conectat numai la o iesire de 24V DC.

Specificatii tehnice:

• Tip produs: ventilator axial de racire
• Model dimensional: 3010
• Dimensiuni: 30x30x10mm
• Tensiune nominala: 24V DC
• Curent nominal declarat: 0,07A
• Putere calculata: aproximativ 1,68W
• Nivel de zgomot declarat: aproximativ 25dBA
• Viteza aerului declarata: pana la 3,3m/s
• Durata de functionare estimata: aproximativ 30.000 de ore
• Tip motor: brushless
• Numar fire: 2
• Interfata: conector 2 pini
• Polaritate: fir rosu pozitiv, fir negru negativ
• Distanta intre centrele gaurilor: aproximativ 24mm
• Diametru gauri de montaj: aproximativ 3,2mm
• Lungime cablu indicata in desen: aproximativ 300mm
• Sens flux de aer: axial
• Aplicatii recomandate: imprimante 3D, hotenduri, radiatoare, placi electronice, module de control, drivere si proiecte DIY

Instructiuni de montaj si utilizare:

• Verificati ca imprimanta 3D sau sursa furnizeaza 24V DC.
• Opriti complet alimentarea echipamentului inainte de instalare.
• Verificati compatibilitatea cu dimensiunile de 30x30x10mm.
• Verificati distanta dintre gaurile de montaj si tipul conectorului.
• Conectati firul rosu la polul pozitiv si firul negru la polul negativ.
• Nu inversati polaritatea.
• Montati ventilatorul astfel incat aerul sa fie directionat spre radiatorul sau componenta care necesita racire.
• Respectati sageata pentru sensul fluxului de aer, daca aceasta este marcata pe carcasa.
• Fixati ventilatorul fara a strange excesiv suruburile.
• Pozitionati cablul astfel incat sa nu poata intra in contact cu palele.
• Nu blocati admisia sau evacuarea aerului.
• Nu atingeti palele in timpul functionarii.
• Nu alimentati ventilatorul direct la 230V AC.
• Nu utilizati ventilatorul pe o iesire de 12V daca este necesara functionarea la parametrii nominali.
• Dupa montaj, verificati pornirea, sensul fluxului de aer si absenta vibratiilor anormale.
