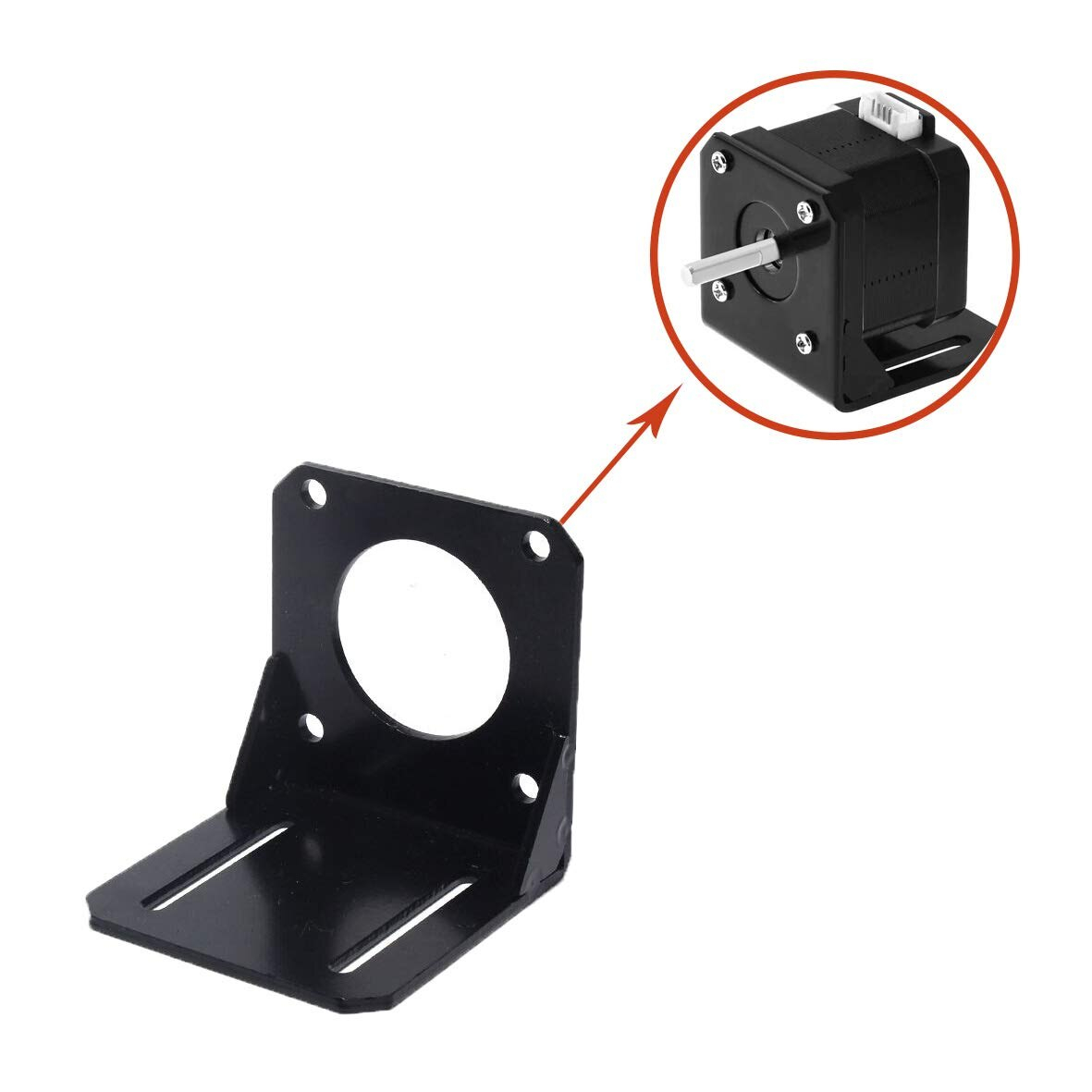

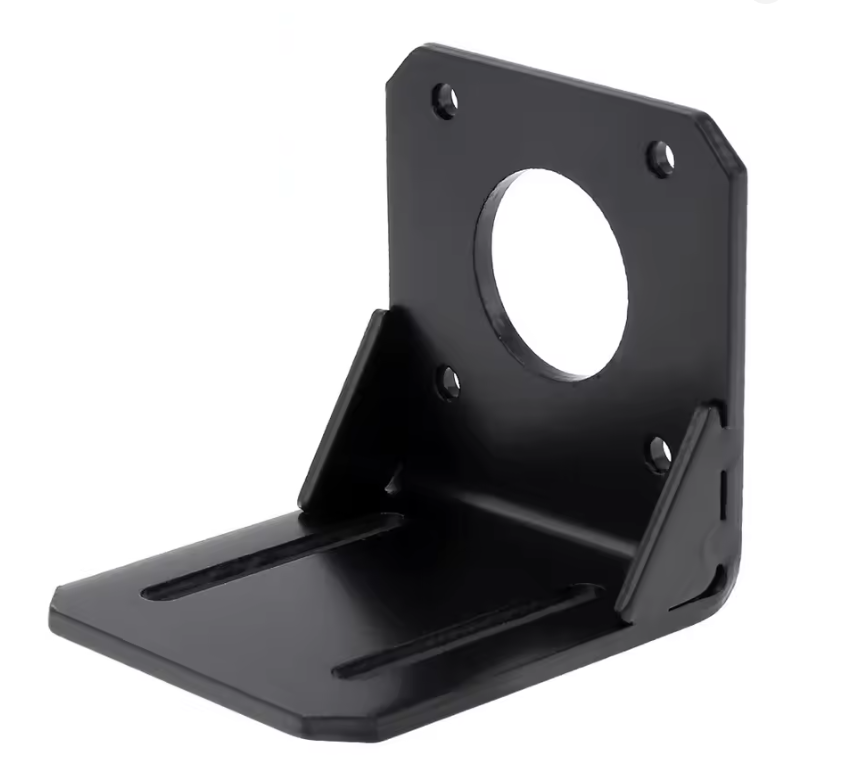

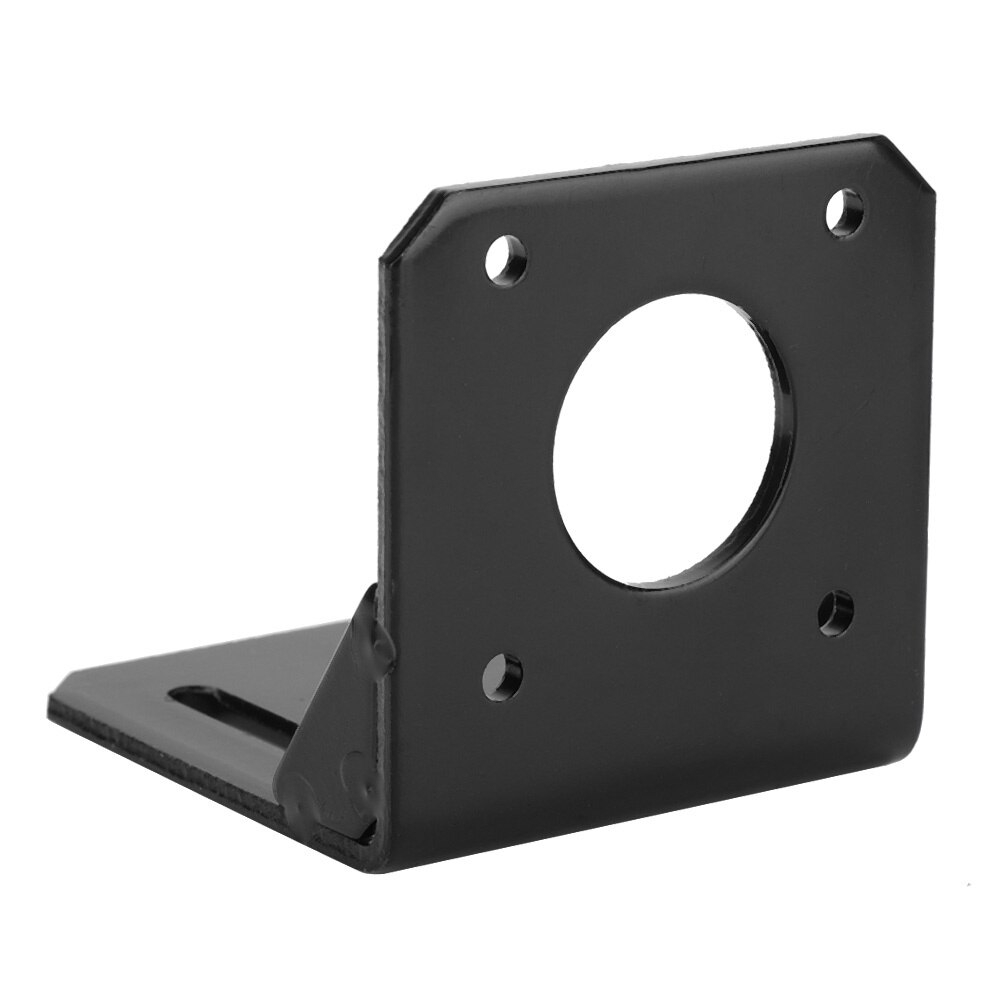

Suportul metalic pentru motor pas cu pas NEMA 23 / 57mm este utilizat pentru fixarea motorului pe structuri mecanice, imprimante 3D, CNC-uri usoare, axe liniare si proiecte DIY. Forma de tip L permite montarea motorului pe placi, profile sau alte suporturi compatibile.

Constructia metalica ofera rigiditate buna si stabilitate in utilizare, iar grosimea de 3mm ajuta la sustinerea motorului in aplicatii unde este necesara o prindere ferma. Varianta aceasta este destinata motoarelor de tip 57 stepper motor, cunoscute uzual ca NEMA 23.

Specificatii tehnice:

• Tip produs: suport motor pas cu pas
• Compatibilitate motor: NEMA 23 / 57mm

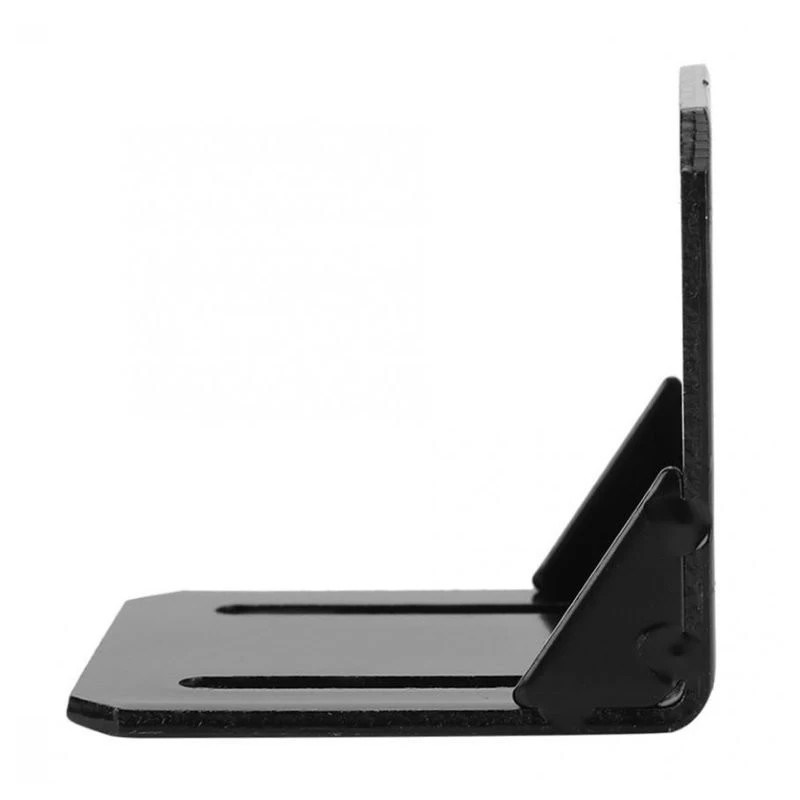

• Forma: L
• Material: aliaj metalic / otel aliat
• Grosime suport: 3mm
• Dimensiuni forma L: 68x68mm
• Distanta intre cele 4 gauri de prindere motor: 47mm
• Distanta intre cele 2 linii paralele: 40mm
• Aplicatii: imprimante 3D, CNC-uri usoare, axe liniare, structuri mecanice, proiecte DIY

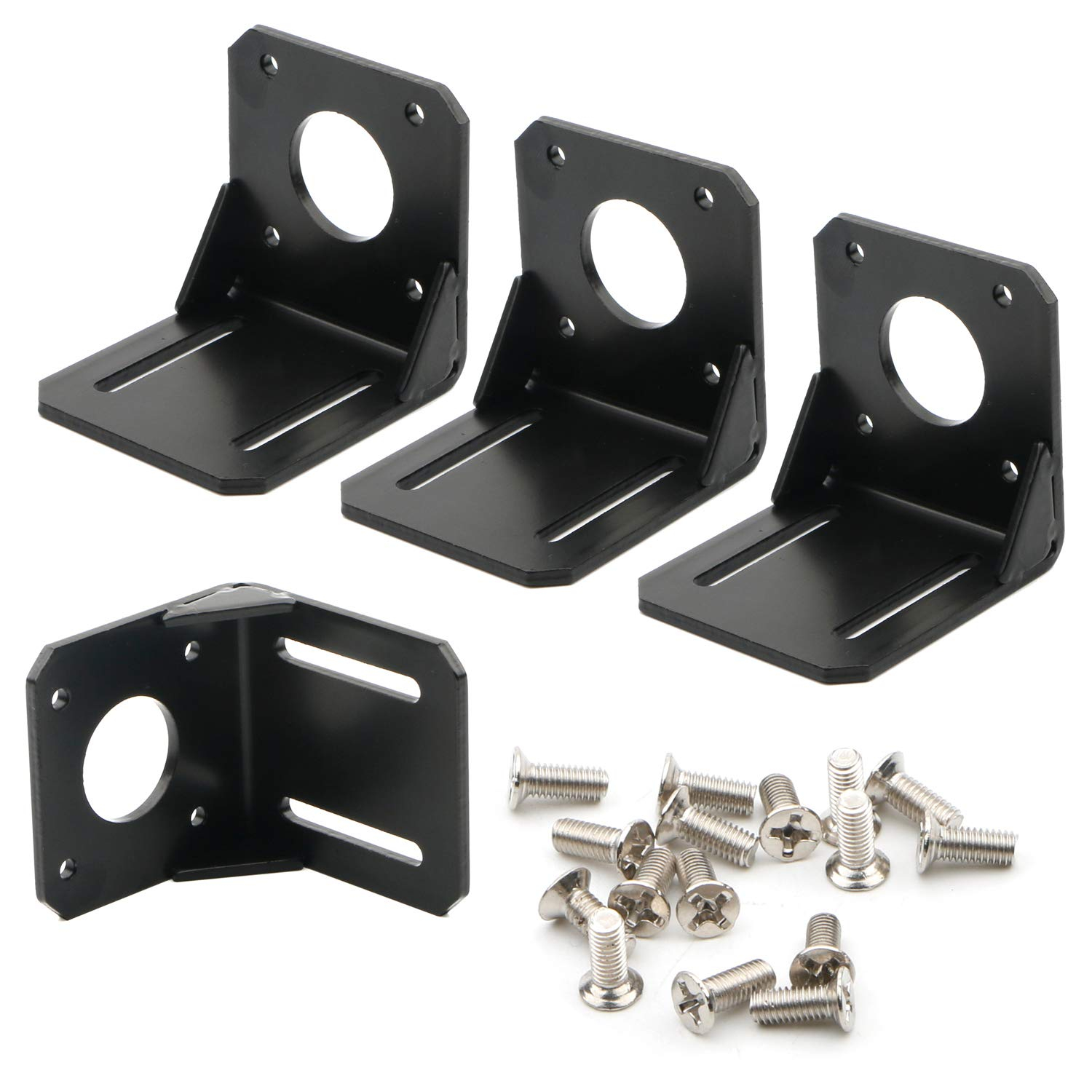

• Continut pachet: 1 suport motor NEMA 23
• Suruburi incluse: da

Instructiuni de montaj / utilizare:

• Verificati compatibilitatea suportului cu motorul pas cu pas NEMA 23 / 57mm.
• Folositi suruburi compatibile cu motorul si cu structura pe care se face montajul (incluse in pachet).
• Fixati motorul pe partea frontala a suportului, folosind gaurile de prindere corespunzatoare.
• Montati suportul pe structura mecanica, placa sau profilul de aluminiu unde trebuie pozitionat motorul.
• Aliniati corect axul motorului cu fulia, cuplajul sau sistemul de transmisie folosit.
• Strangeti suruburile treptat si uniform, fara a forta excesiv.
• Verificati dupa montaj ca suportul nu are joc mecanic si ca motorul este pozitionat stabil.
• Instalarea si reglajele trebuie facute de o persoana competenta, pentru a evita montajul incorect sau deteriorarea componentelor.
