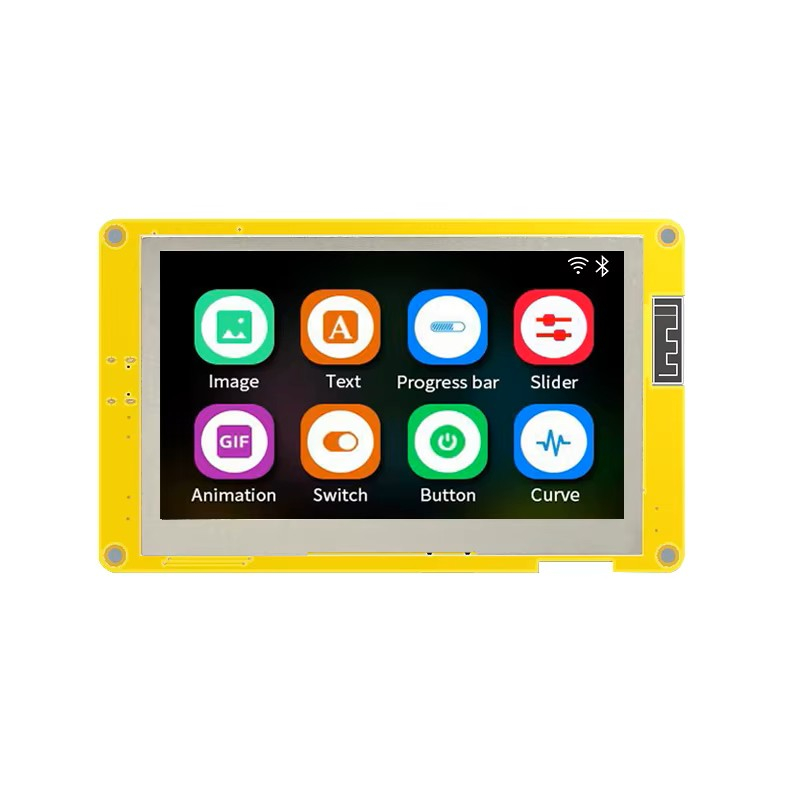

Placa de dezvoltare ESP32-S3 cu display IPS si touch capacitiv integreaza un microcontroler si un ecran color pentru realizarea interfetelor grafice controlate prin atingere. Este potrivita pentru meniuri interactive, afisarea datelor de la senzori si panouri de control IoT, combinand interactiunea locala cu conectivitatea wireless.

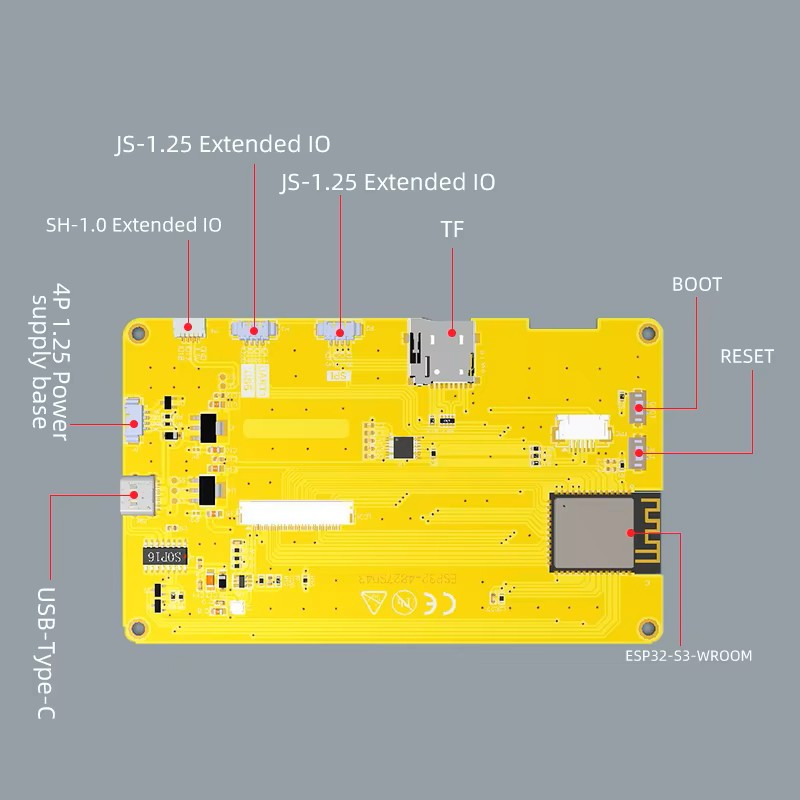

Specificatii tehnice:

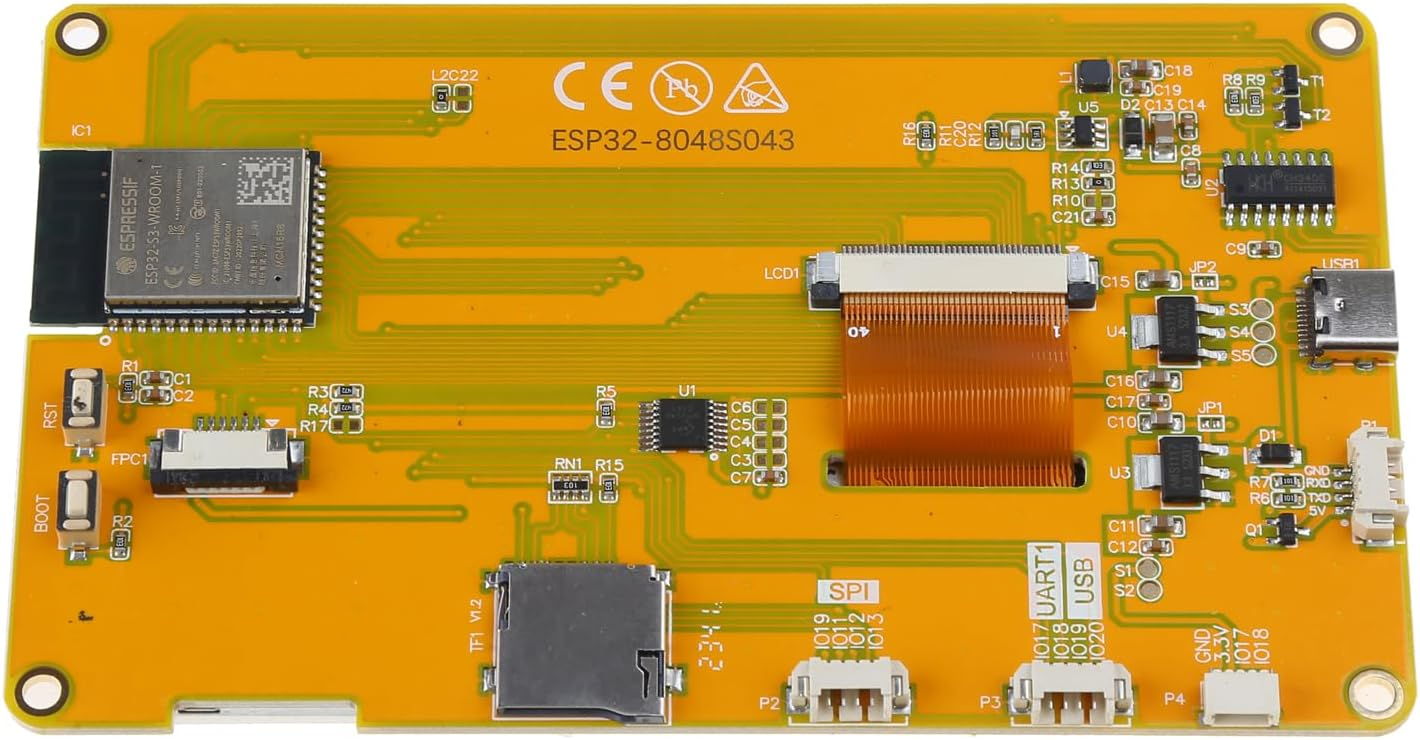

• Model: ESP32-8048S043C_I

• Microcontroler: ESP32-S3

• Procesor: dual-core Xtensa LX7, pana la 240MHz

• Memorie SRAM interna: 512KB

• Memorie PSRAM: 8MB

• Memorie Flash: 16MB

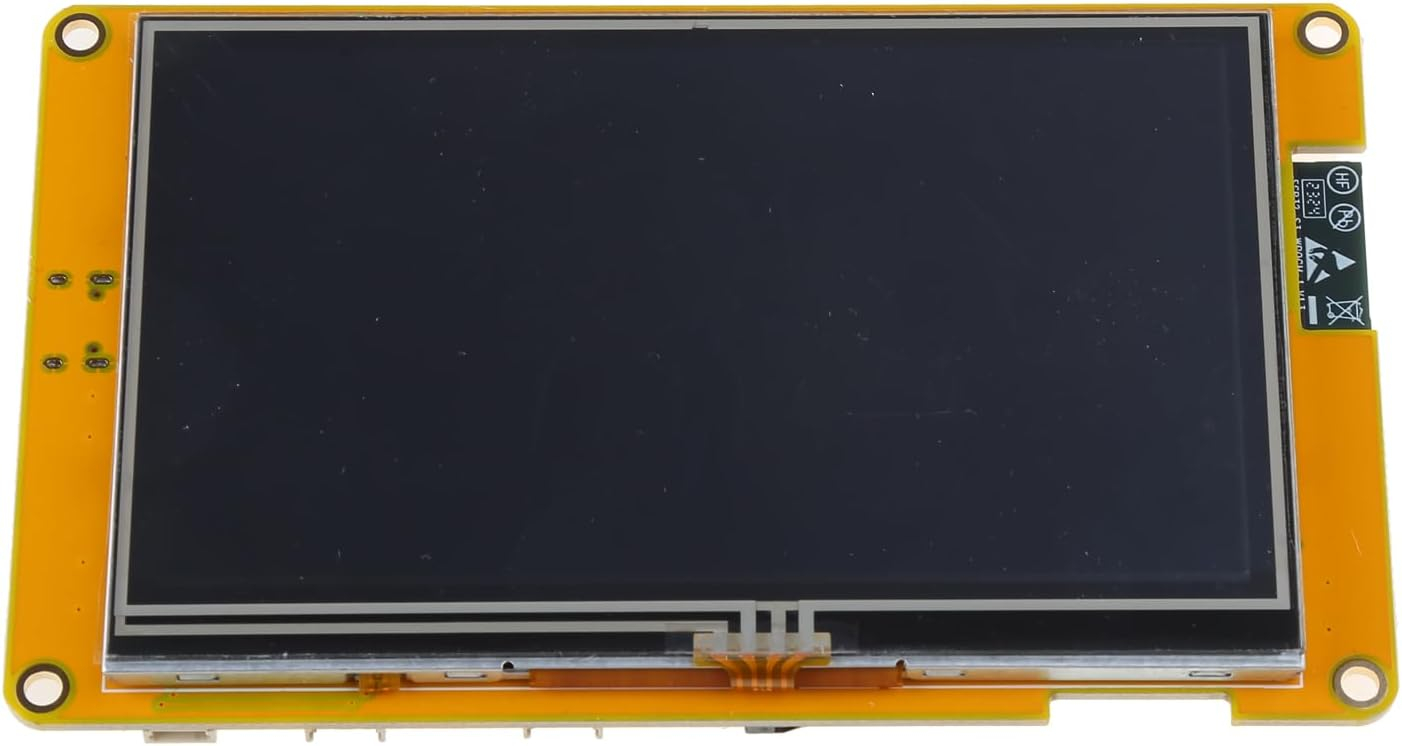

• Tip ecran: LCD IPS

• Diagonala ecranului: 4.3 inch

• Rezolutie: 800x480 pixeli

• Tip touch: capacitiv

• Tensiune de alimentare: 4.75–5.25V DC

• Conector USB: USB-C

• Wi-Fi: 2.4GHz, IEEE 802.11b/g/n

• Bluetooth: Bluetooth 5 LE

• Interfete: UART, SPI, I2C si PWM

• Slot card: TF/microSD

• Temperatura de operare: -20°C pana la +70°C

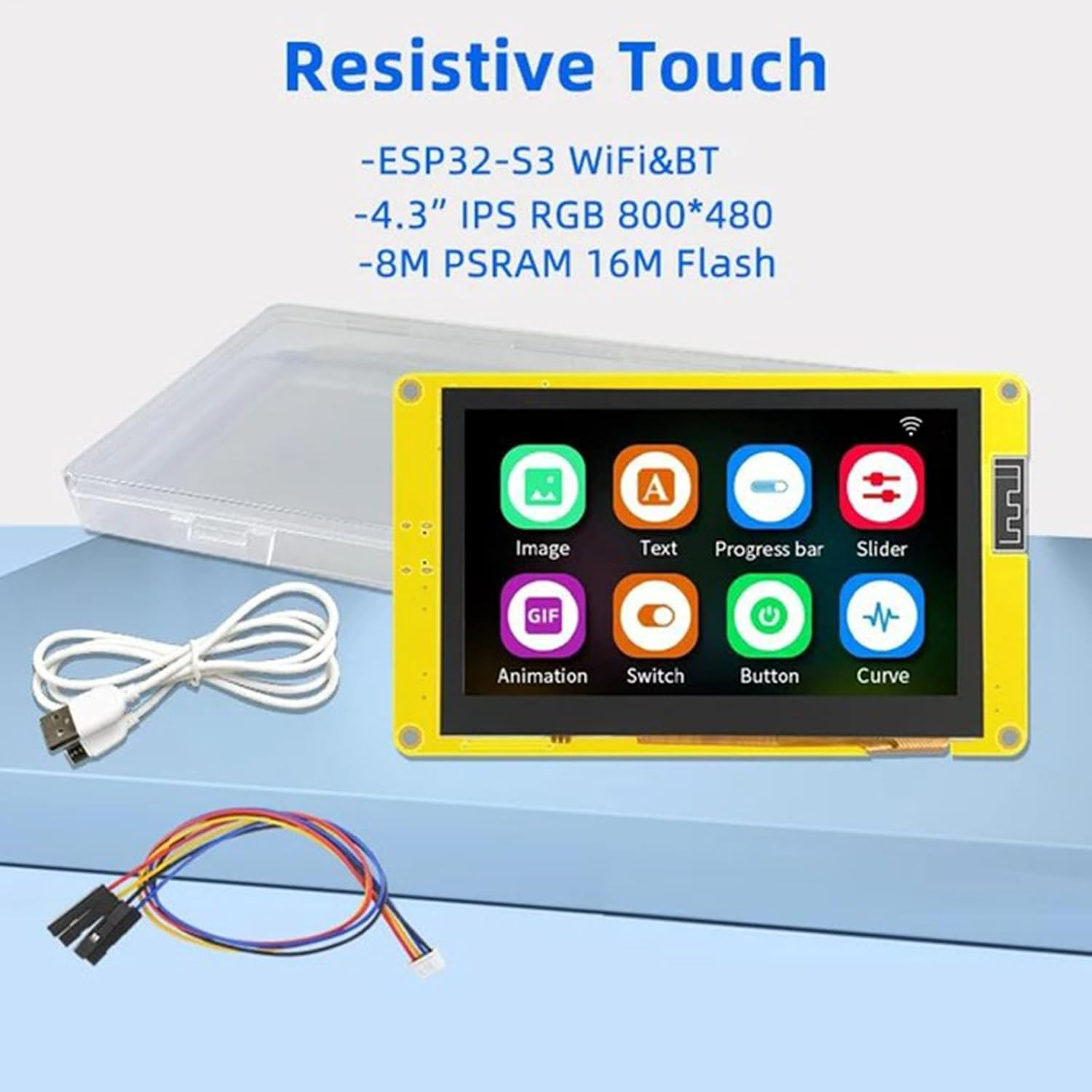

Continut pachet:

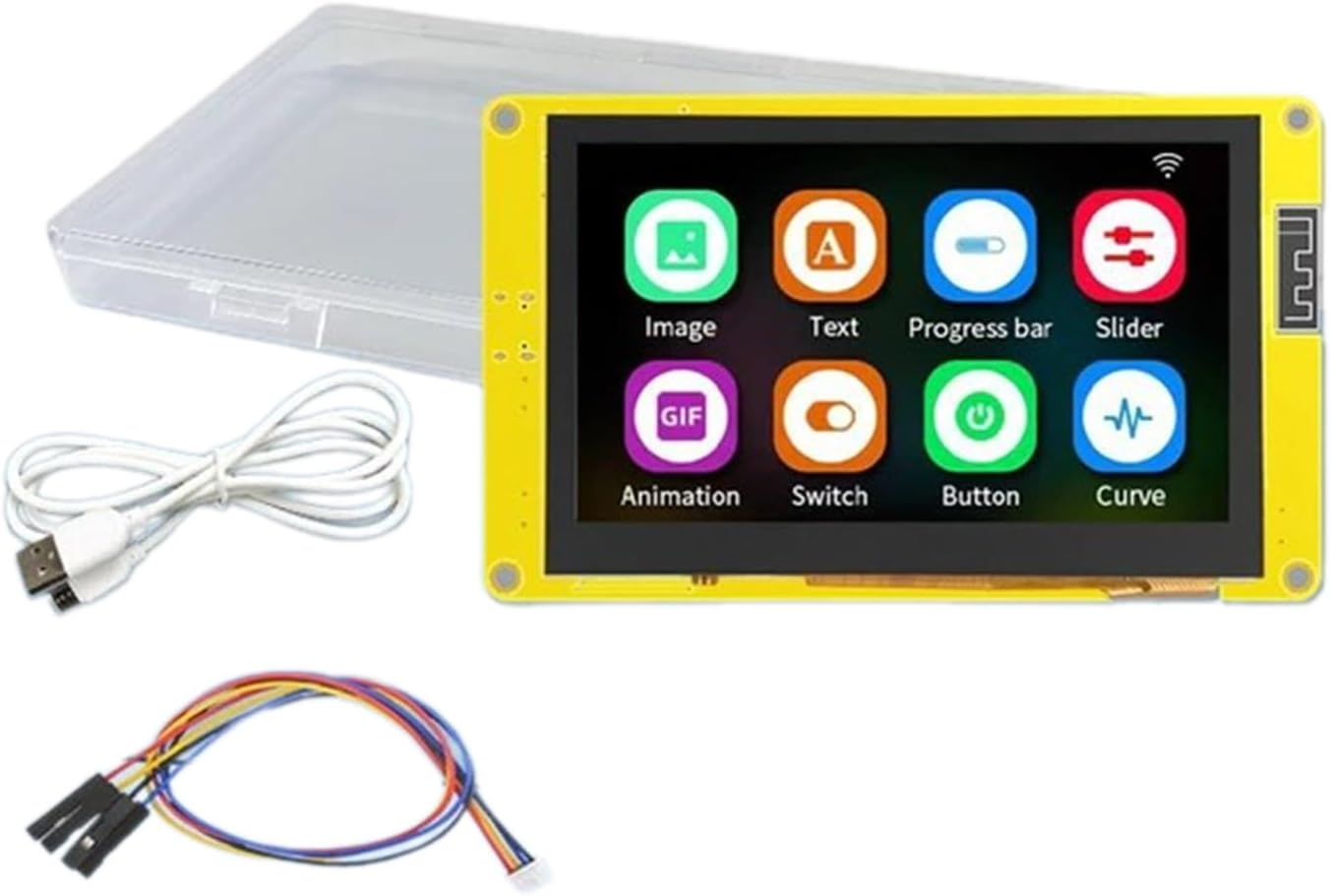

• 1 placa de dezvoltare cu display tactil

• 1 cablu USB-A la USB-C

• 1 cablu pentru conectarea perifericelor

• 1 manual de instructiuni

• 1 cutie din plastic pentru depozitare

Instructiuni de conectare / programare:

1. Se utilizeaza o sursa stabilizata de 5V/1A pentru alimentare.

2. Pentru conectarea la calculator se foloseste un cablu USB cu transfer de date.

3. Se instaleaza driverul CH340 daca portul serial nu este recunoscut de sistem.

4. Se descarca documentatia si exemplele pentru modelul exact din portalul GUITION.

5. Se configureaza placa, memoria si bibliotecile necesare in mediul de dezvoltare, apoi se selecteaza portul serial.

6. Se incarca un exemplu compatibil si se verifica afisarea, raspunsul tactil si conexiunea wireless.

Recomandari si precautii:

• Nu se utilizeaza un cablu USB-C la USB-C pentru alimentare sau programare; se foloseste conexiunea USB-A la USB-C.

• Pinii GPIO utilizeaza logica la 3.3V; nu se aplica direct semnale de 5V.

• Conectarea perifericelor se realizeaza cu alimentarea oprita, dupa verificarea pinout-ului si a pinilor ocupati de componentele integrate.

• Configuratia displayului si a touchului trebuie sa corespunda modelului exact; diagonala ecranului nu este suficienta pentru alegerea driverelor.

• Cutia inclusa este destinata depozitarii si transportului, nu reprezinta o carcasa de montaj pentru functionare.

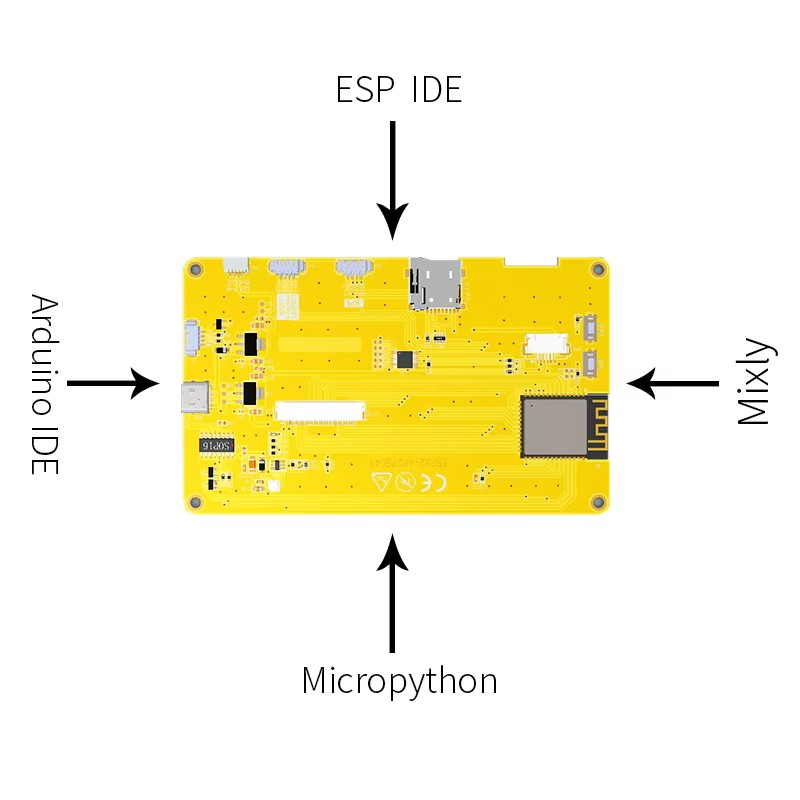

Compatibilitate software:

• Arduino IDE, cu suportul pentru ESP32 si configuratia corespunzatoare placii

• ESP-IDF

• LVGL, cu drivere adaptate displayului si controlerului tactil
