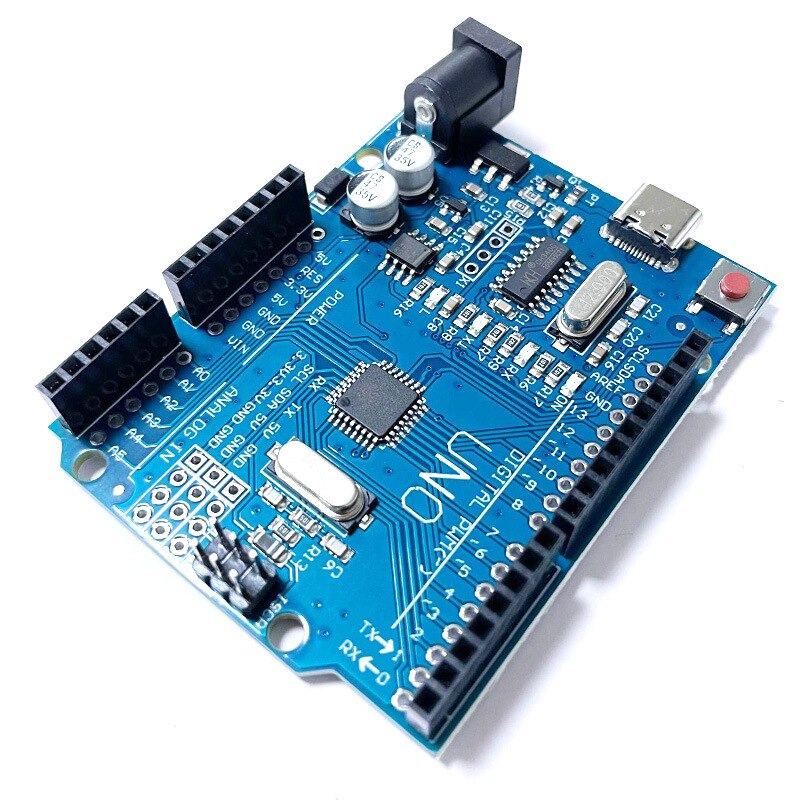

Placa de dezvoltare compatibila Arduino UNO R3 permite programarea microcontrolerului si conectarea perifericelor, fiind livrata impreuna cu un cablu USB. Este potrivita pentru proiecte cu senzori, comanda releelor si motoarelor prin circuite adecvate, automatizari si robotica.

Specificatii tehnice:

• Tip produs: placa de dezvoltare compatibila Arduino UNO R3

• Microcontroler: ATmega328P-AU

• Convertor USB-serial: FT232

• Conector USB: USB-C

• Tensiune de functionare: 5V DC

• Tensiune de intrare recomandata pentru alimentare externa: 7-12V DC

• Limite tensiune de intrare externa: 6-20V DC

• Pini digitali I/O: 14, D0-D13

• Pini cu functie PWM: 6

• Intrari analogice: 6, A0-A5

• Curent recomandat per pin I/O: pana la 20mA

• Limita absoluta de curent per pin I/O: 40mA

• Frecventa de functionare: 16MHz

• Tensiuni disponibile la iesire: 5V si 3.3V

• Interfete de comunicatie: UART, SPI si TWI/I2C

• Programare ISP: suportata

• Buton reset: da

• Conector alimentare externa: mufa DC

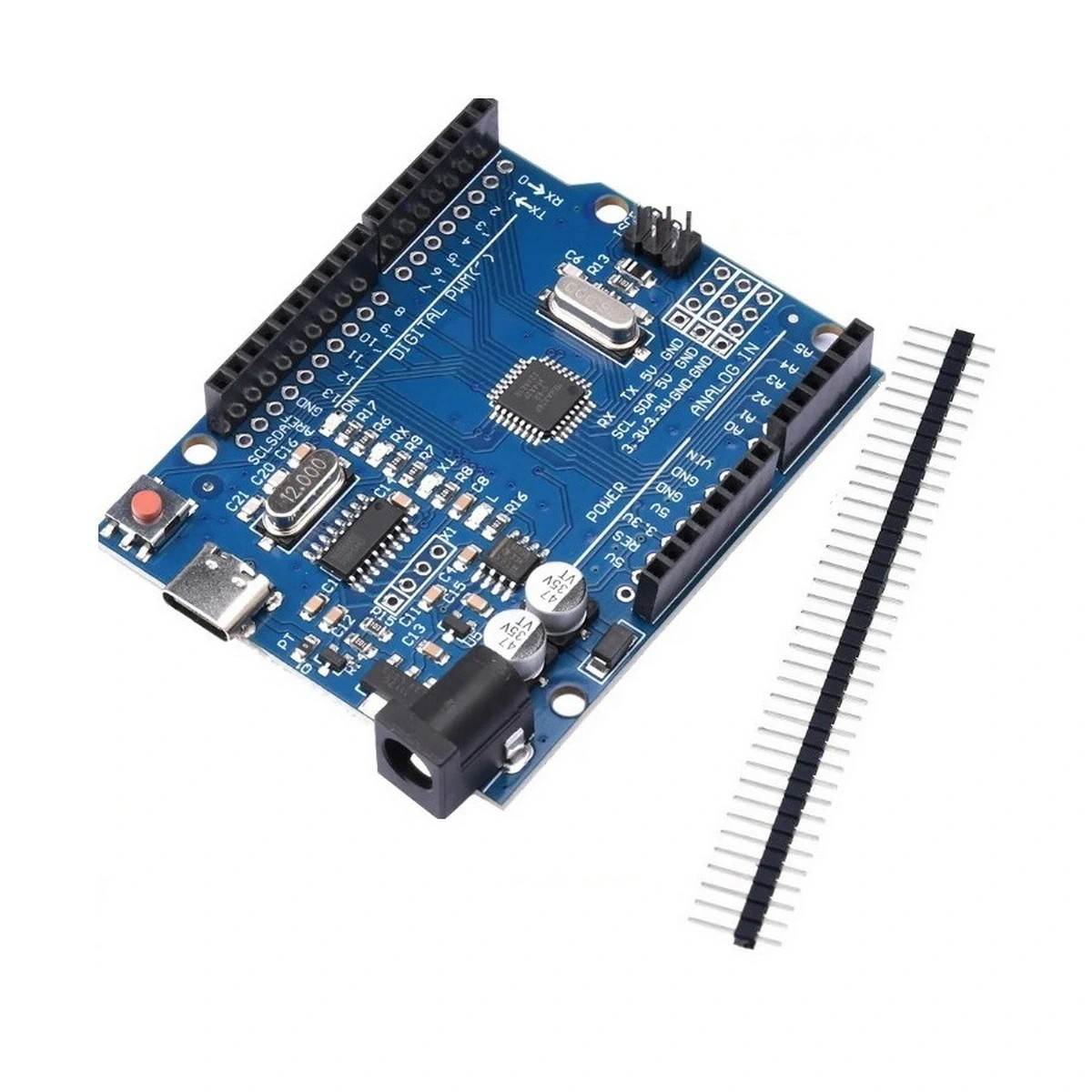

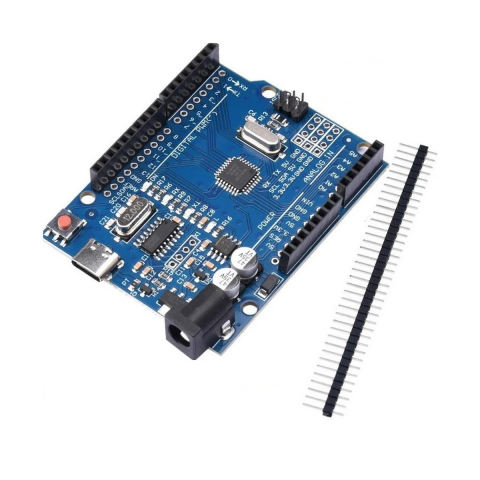

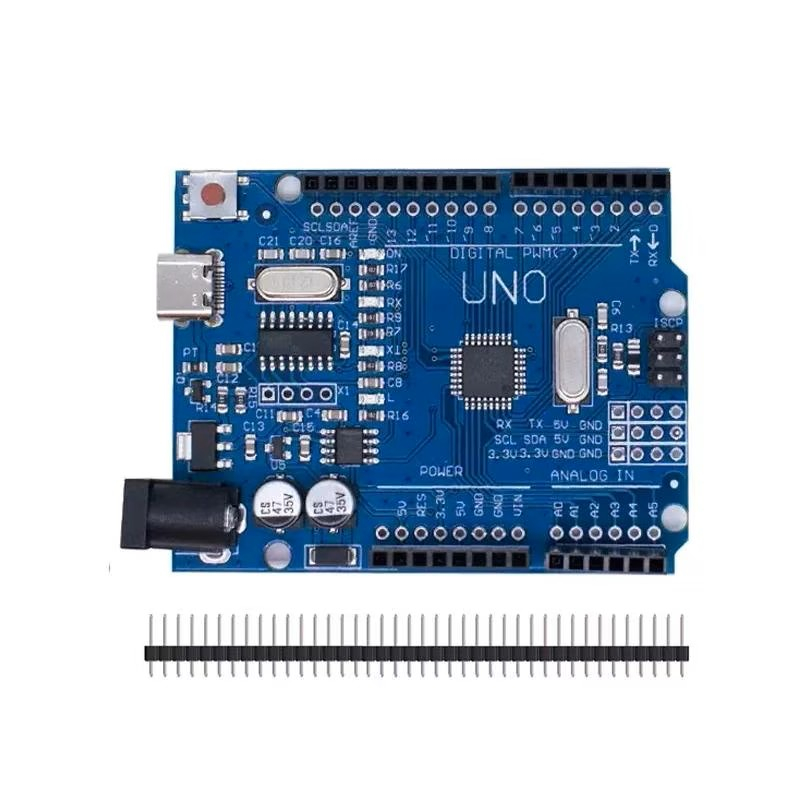

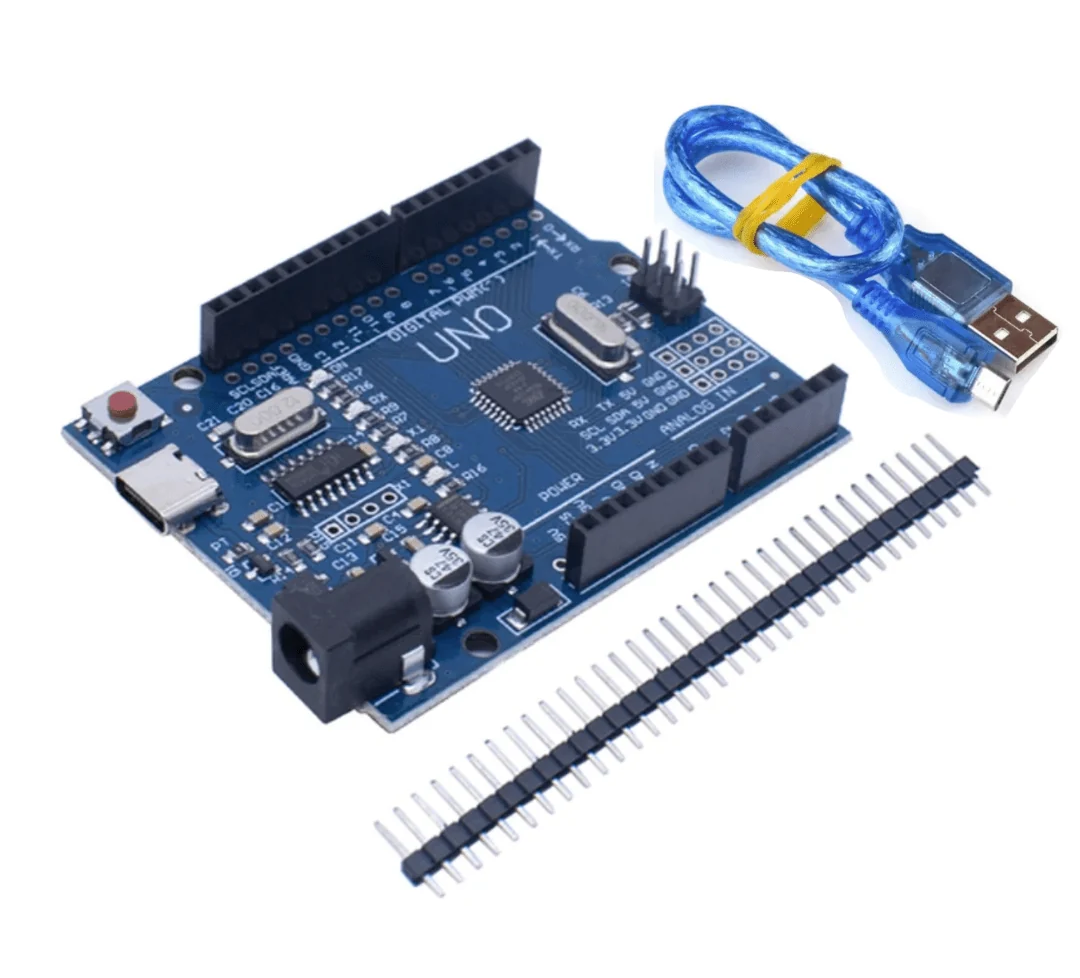

Continut pachet:

• 1 x placa de dezvoltare compatibila Arduino UNO R3, cu port USB-C.

• 1 x cablu USB USB-A la USB-C pentru conectarea placii.

• 1 x bara de pini, livrata separat, nelipita.

Instructiuni de montaj si utilizare:

1. Cu alimentarea deconectata, se lipeste bara de pini daca este necesara pentru configuratia proiectului.

2. Placa se conecteaza la calculator folosind cablul din pachet.

3. Daca interfata seriala nu este recunoscuta, se instaleaza driverul corespunzator convertorului USB-serial.

4. In Arduino IDE se selecteaza placa Arduino UNO si portul serial corespunzator.

5. Se incarca un program de test, precum Blink, pentru verificarea comunicatiei si a functionarii placii.

6. Se deconecteaza alimentarea inainte de conectarea senzorilor, modulelor sau circuitelor de actionare.

Recomandari si precautii:

• Limitele tensiunii de intrare externe nu reprezinta intervalul recomandat pentru utilizare obisnuita.

• Nu se aplica pe pinii digitali sau analogici tensiuni mai mari decat tensiunea de functionare a microcontrolerului.

• Limita absoluta de curent pe pin nu se foloseste drept valoare de proiectare; se respecta si limitele cumulate ale microcontrolerului.

• Motoarele, bobinele releelor si alte sarcini de putere nu se alimenteaza direct din pinii I/O; se utilizeaza drivere sau circuite de comanda adecvate.

• Se verifica polaritatea, masa comuna si nivelurile logice ale perifericelor.

• Se evita scurtcircuitele si contactul placii cu suprafete conductoare.
