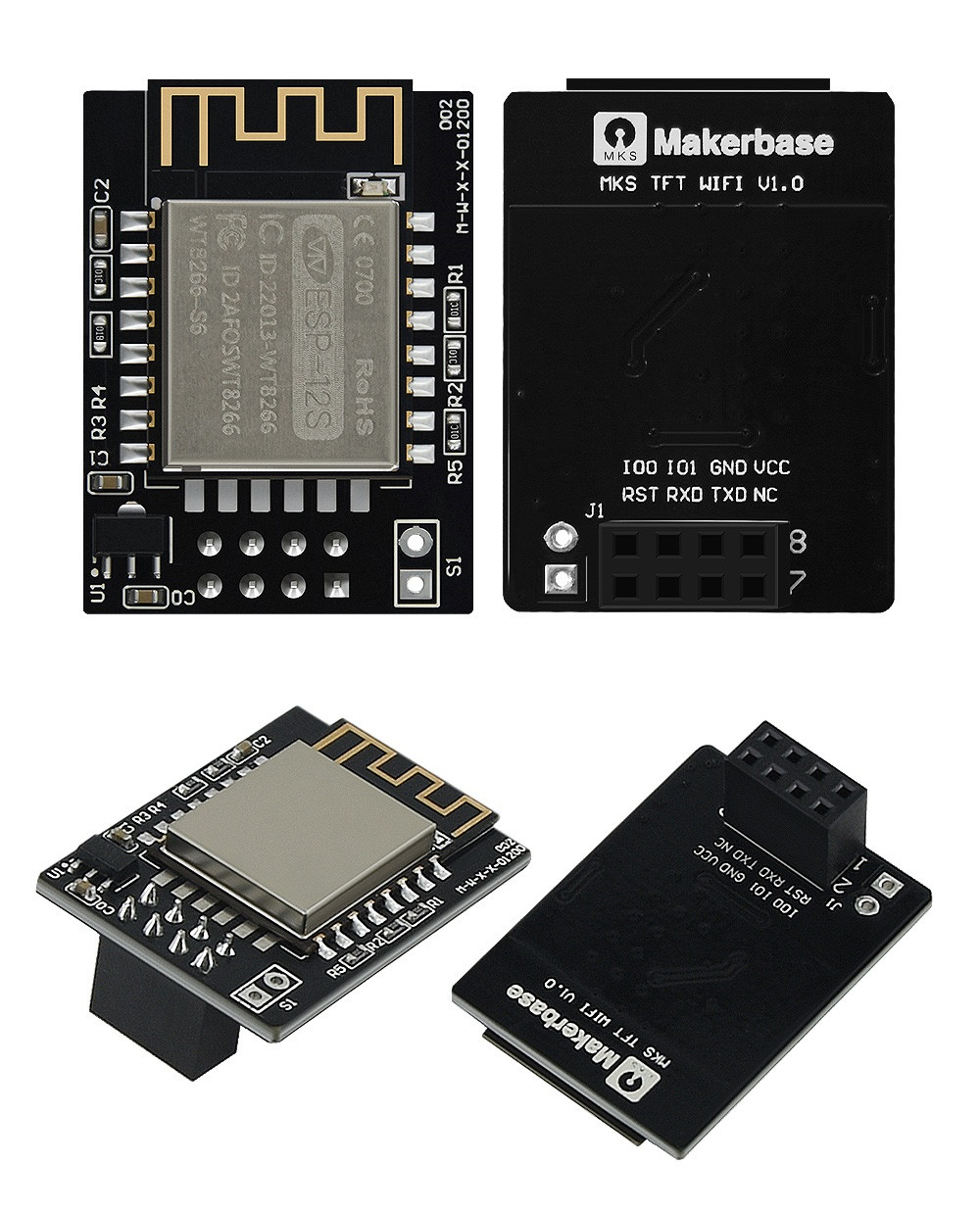

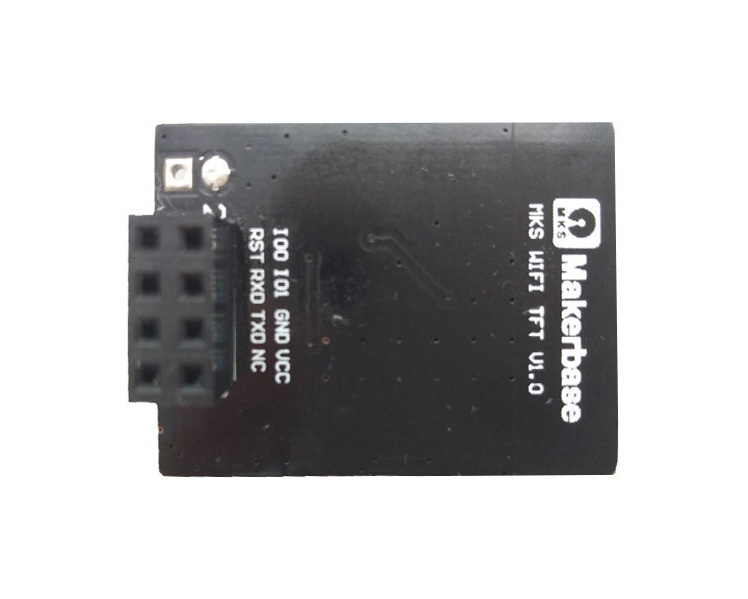

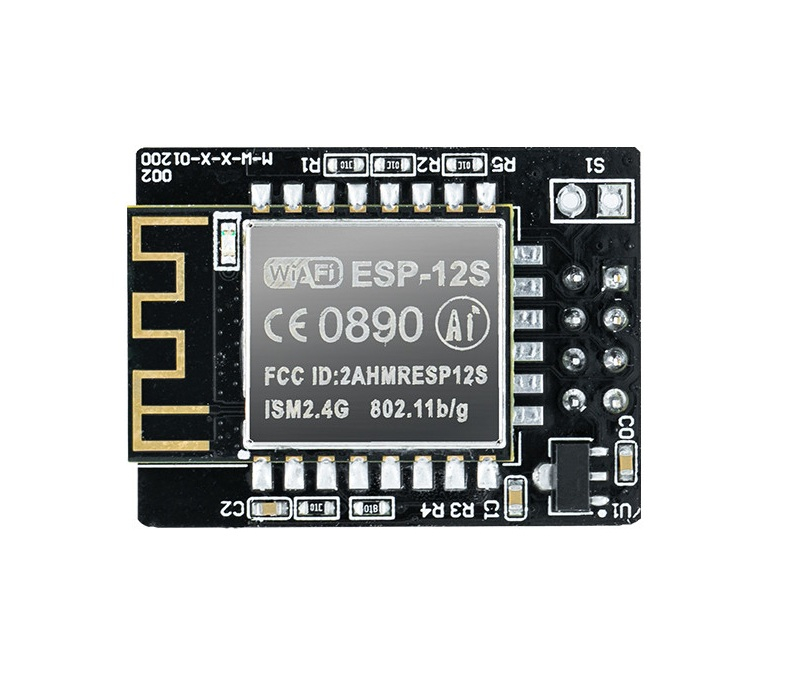

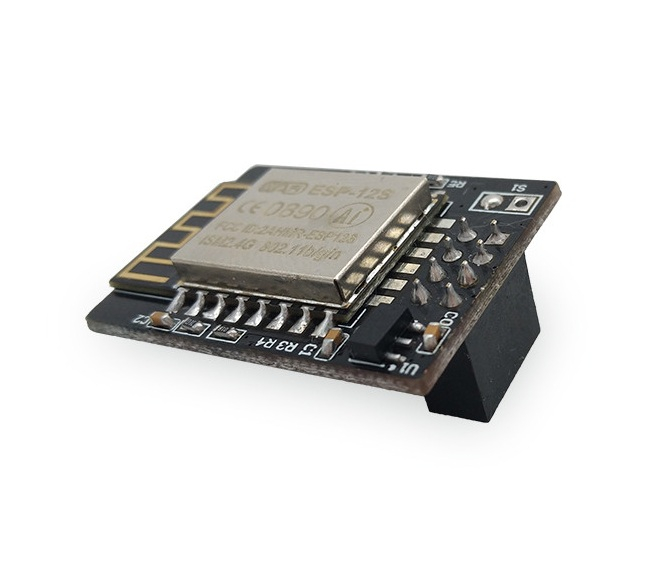

Modulul MKS TFT WIFI V1.0 este bazat pe ESP8266 ESP-12S si se conecteaza direct la interfata WiFi dedicata a ecranelor Makerbase MKS TFT compatibile.

Prin reteaua locala, modulul permite transferul fisierelor G-code si controlul imprimantei cu aplicatii precum Cura, Repetier-Host sau Pronterface. Firmware-ul Makerbase permite si conectarea la serviciile MKS Cloud, in functie de configuratia ecranului si de versiunea software utilizata.

Specificatii tehnice:

• Brand: Makerbase MKS.
• Model: MKS TFT WIFI V1.0.
• Modul WiFi: ESP8266 ESP-12S.
• Frecventa WiFi: 2.4GHz.
• Standard WiFi: IEEE 802.11b/g.
• Tensiune de alimentare: 3.3V DC.
• Comunicare cu placa gazda: UART.
• Semnale suplimentare: Reset, GPIO0 si GPIO4.
• Rata de transfer: pana la 100KB/s in configuratii compatibile.
• Tip fisiere transferate: G-code.
• Dimensiuni: 32x24mm.
• Versiune: V1.0.

Instructiuni de montaj / utilizare:

• Deconectati alimentarea imprimantei si a ecranului inainte de instalare.
• Verificati existenta conectorului dedicat MKS TFT WIFI pe ecran.
• Introduceti modulul respectand orientarea pinilor si marcajele conectorului.
• Nu fortati modulul si nu il montati invers.
• Porniti ecranul si configurati reteaua WiFi din meniul disponibil.
• Utilizati adresa IP si portul modulului pentru conectarea prin reteaua locala.
• Pentru transfer direct din Cura, instalati pluginul MKS compatibil.
• Pentru actualizarea firmware-ului, copiati fisierul MksWifi.bin pe cardul SD, introduceti cardul in ecranul MKS TFT si reporniti sistemul.

Recomandari si precautii:

• Nu alimentati separat modulul cu o tensiune mai mare de 3.3V.
• Nu montati modulul pe un conector MKS Robin WIFI, deoarece forma si pinout-ul pot fi diferite.
• Nu deconectati modulul in timpul transferului unui fisier sau al actualizarii firmware-ului.
• Stabilitatea si viteza transferului depind de reteaua WiFi, distanta fata de router si versiunea firmware.
• Verificati compatibilitatea versiunii de firmware a ecranului cu firmware-ul modulului WiFi.

Compatibilitate:

• Ecrane Makerbase din seria MKS TFT prevazute cu soclu dedicat MKS TFT WIFI.
• Serii MKS TFT24, TFT28, TFT32, TFT35 si TFT70, numai pentru versiunile hardware care includ conectorul compatibil.
• Cura cu plugin MKS pentru transferul fisierelor prin reteaua locala.
• Repetier-Host si Pronterface prin conexiune TCP/IP.
• Nu este destinat conectarii directe la soclul MKS Robin WIFI.

Documentatie oficiala:

• Repository firmware si documentatie hardware:
  https://github.com/makerbase-mks/MKS-WIFI
• Documentatie hardware MKS TFT WIFI V1.0:
  https://github.com/makerbase-mks/MKS-WIFI/tree/master/hardware/MKS%20TFT%20WIFI%20V1.0_002
