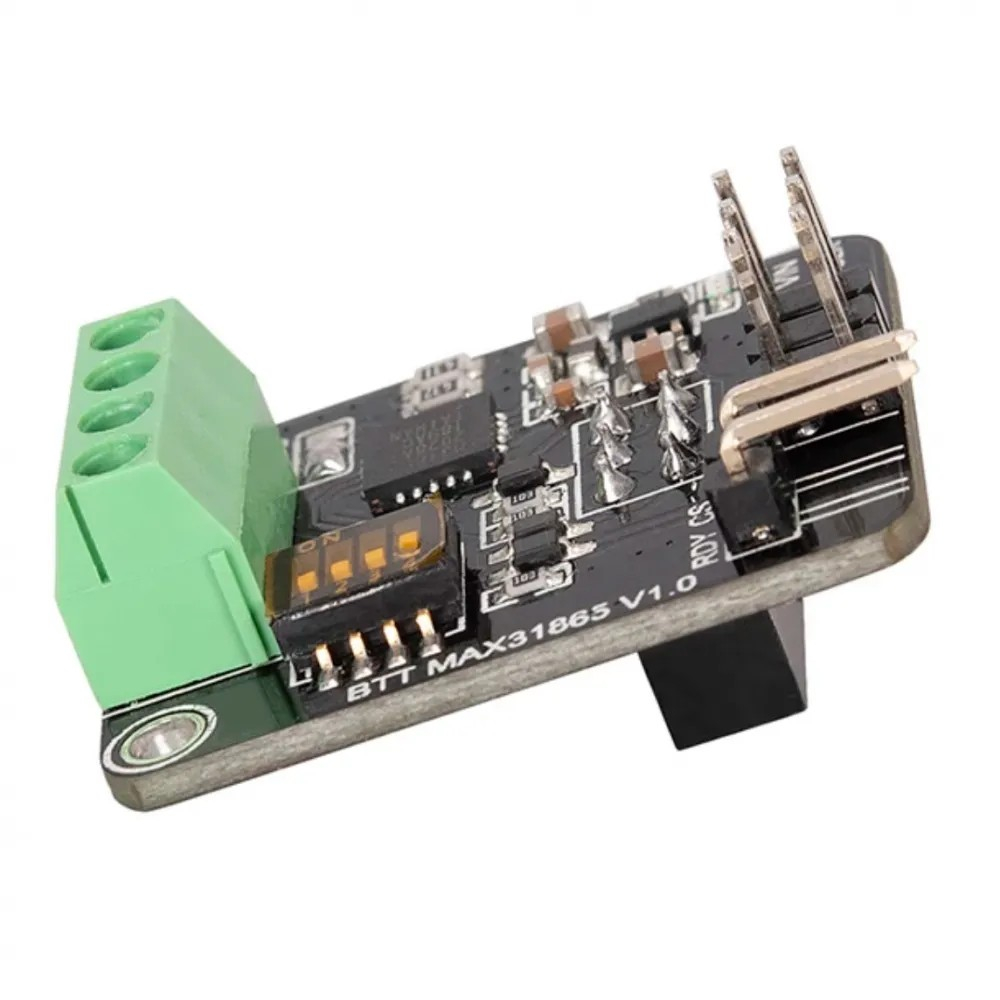

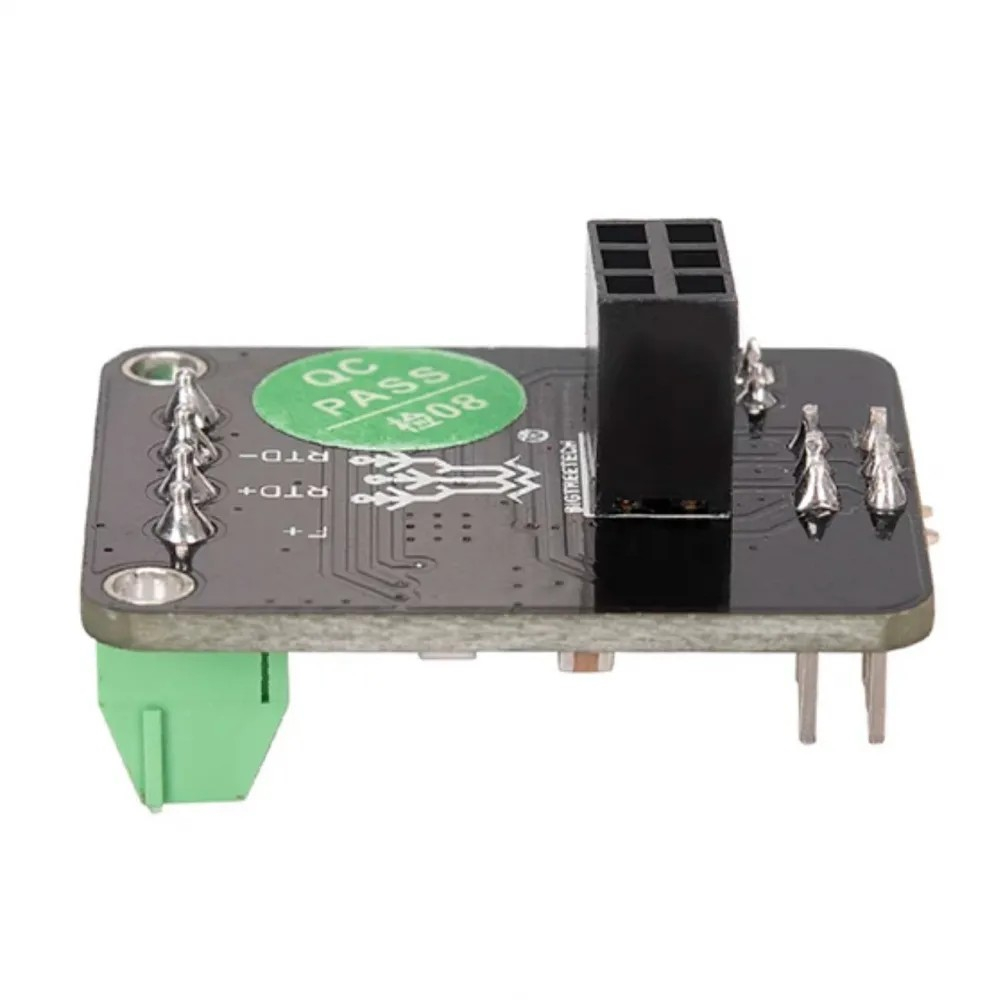

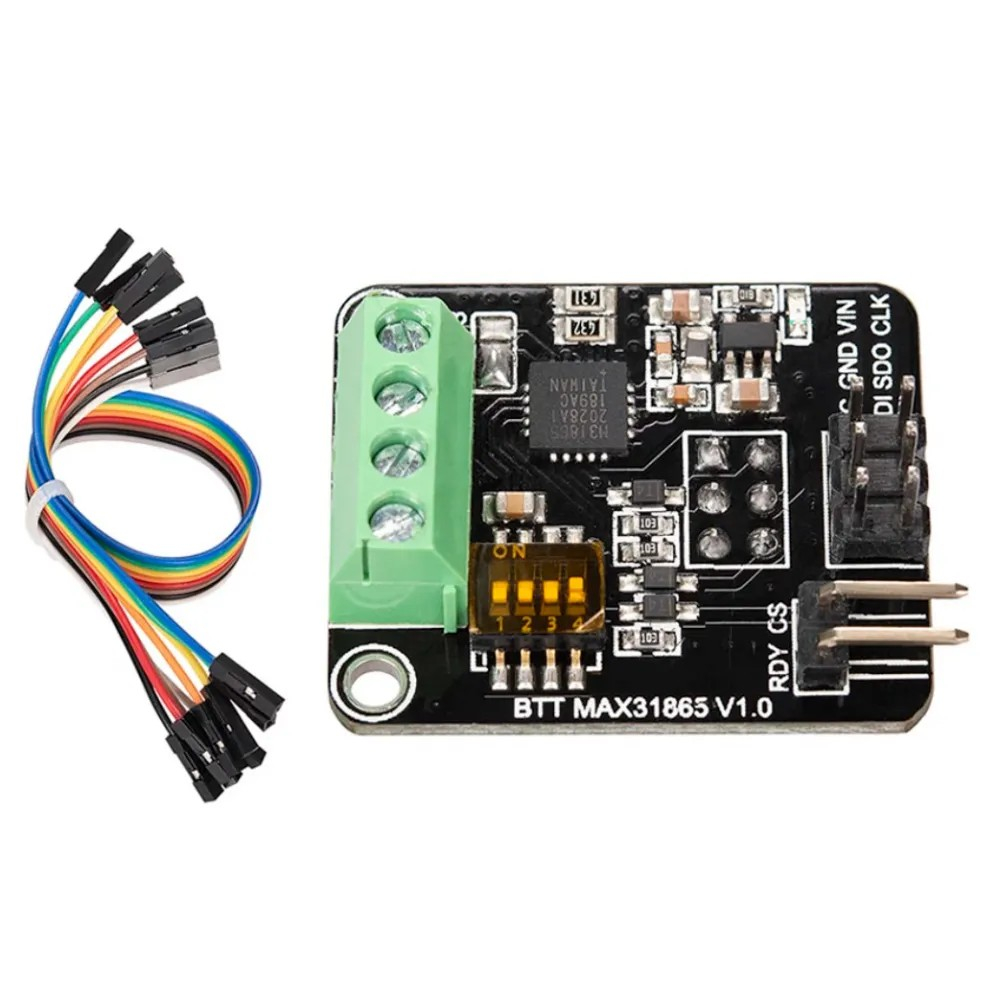

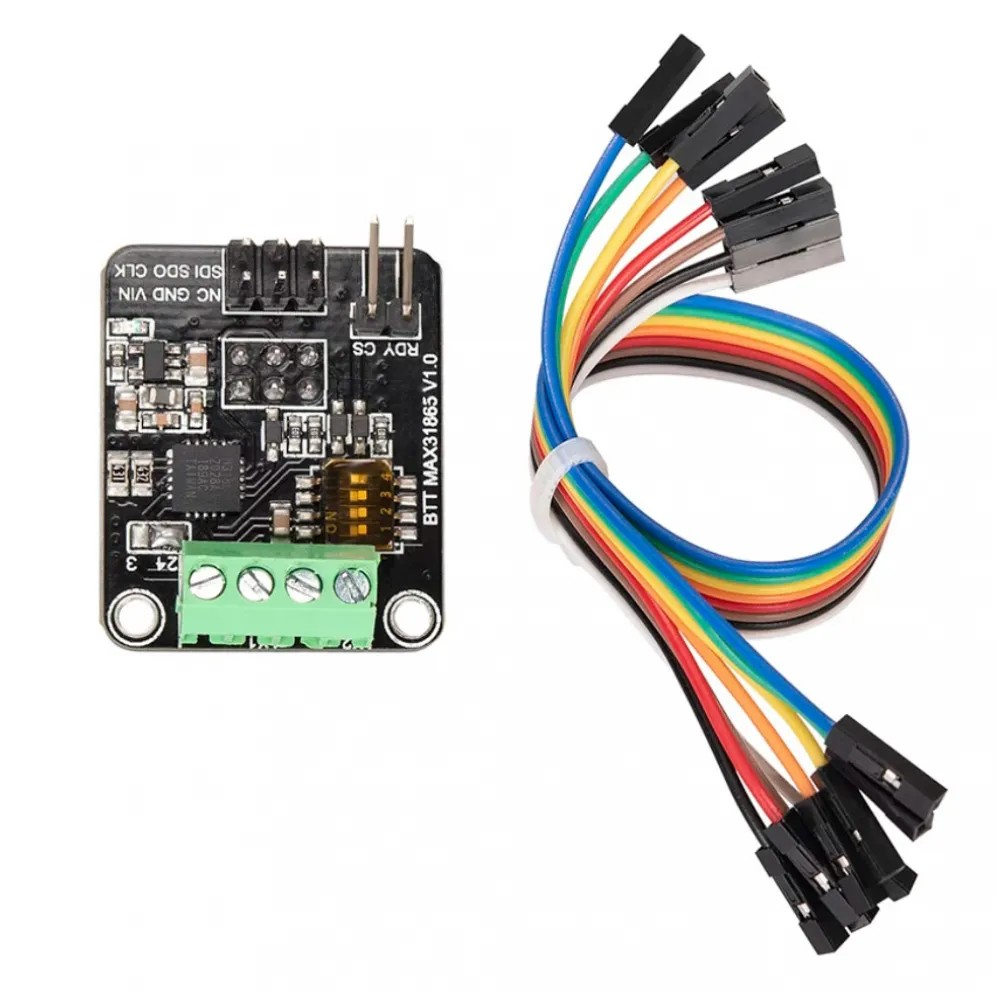

Modul specializat pentru citirea senzorilor RTD PT100 si PT1000, bazat pe convertorul MAX31865 si destinat sistemelor de masurare precisa a temperaturii. El transforma variatia rezistentei unui senzor RTD PT100 sau PT1000 intr-un semnal digital care poate fi citit de placa de control prin interfata SPI.

Este potrivit pentru sisteme de masurare a temperaturii care necesita senzori RTD cu 2, 3 sau 4 fire. Utilizarea cu SKR 2 si imprimante Creality Ender necesita verificarea interfetei SPI, realizarea cablajului conform pinout-ului si configurarea firmware-ului.

Specificatii tehnice:

• Brand: BIGTREETECH.
• Model: MAX31865 V1.0.
• Tip produs: modul de interfata pentru senzori RTD.
• Senzori compatibili: PT100 si PT1000.
• Configuratie senzor: 2, 3 sau 4 fire.
• Tensiune de alimentare: 5V DC.
• Interfata de comunicare: SPI.
• Conectare senzor: terminal cu surub.

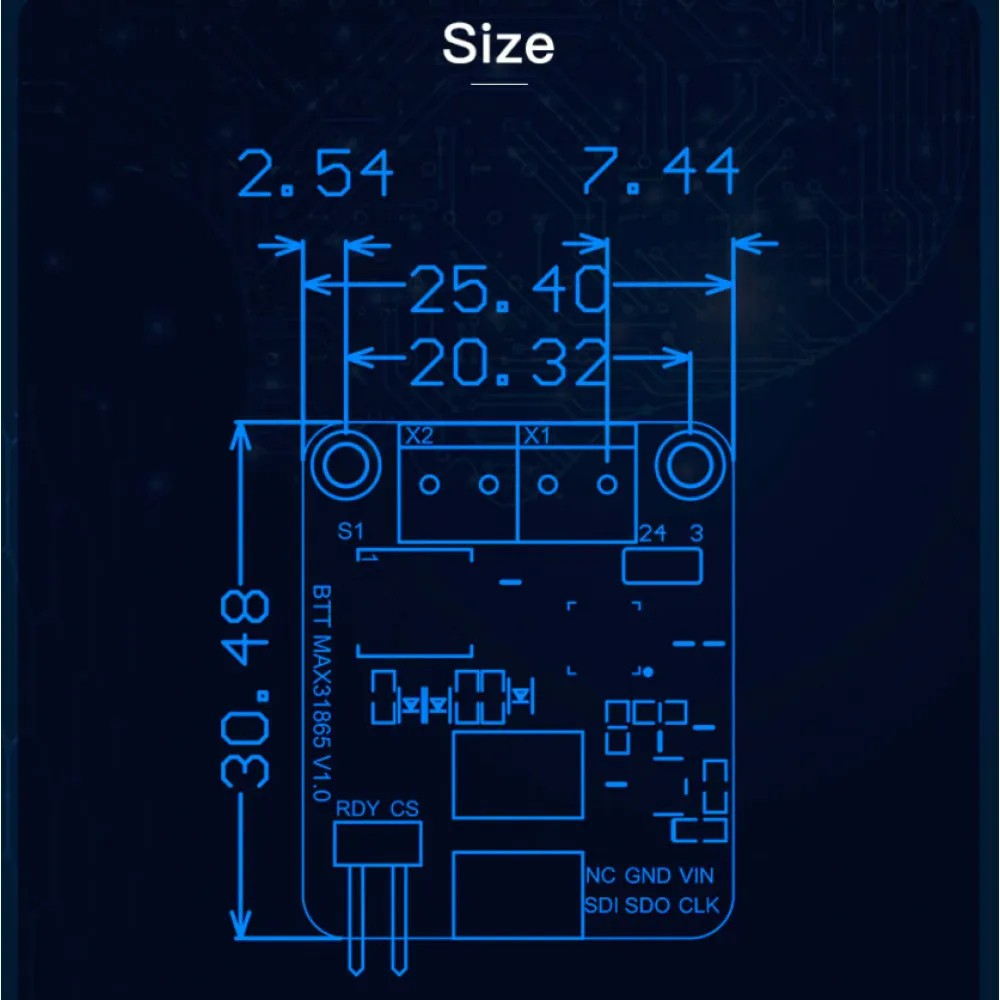

• Dimensiuni: 20.32x15.24mm.
• Versiune: V1.0.

Instructiuni de montaj / utilizare:

• Deconectati complet alimentarea placii de control.
• Configurati modulul pentru senzorul PT100 sau PT1000 utilizat.
• Conectati conductoarele senzorului la terminalul cu surub, respectand configuratia cu 2, 3 sau 4 fire.
• Conectati alimentarea de 5V si semnalele SPI conform pinout-ului placii de control.
• Verificati conexiunile si absenta scurtcircuitelor inainte de alimentare.
• Selectati MAX31865 si tipul senzorului in configuratia firmware.
• Verificati temperatura afisata la rece inainte de activarea sistemului de incalzire.
• Montajul si configurarea trebuie realizate de o persoana competenta.

Pentru mai multe detalii legate de instalare, conectare si configurare, consultati documentatia oficiala BIGTREETECH:

• Manual BIGTREETECH MAX31865 V1.0:
  https://github.com/bigtreetech/BIGTREETECH-MAX31865/raw/master/BIGTREETECH%20MAX31865%20V1.0/BIGTREETECH%20MAX31865%20V1.0%20Manual.pdf

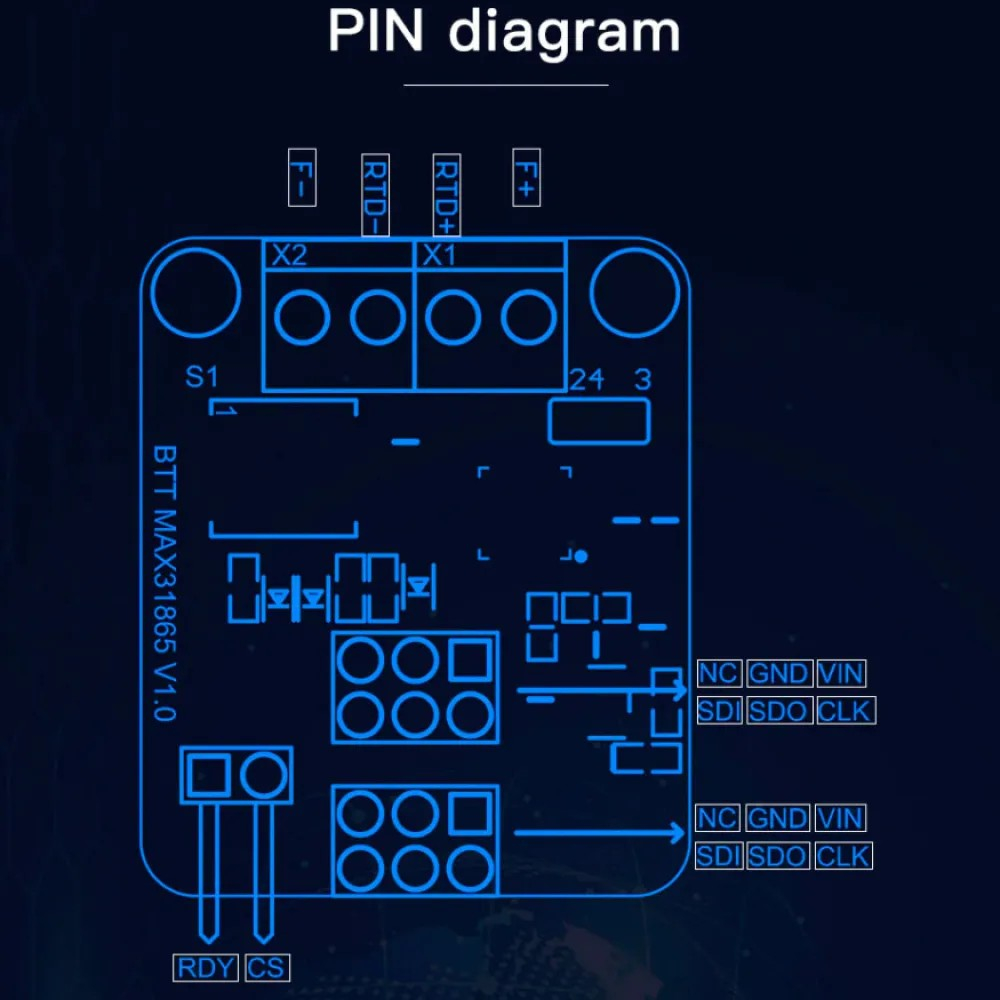

• Pinout BIGTREETECH MAX31865 V1.0:
  https://github.com/bigtreetech/BIGTREETECH-MAX31865/blob/master/BIGTREETECH%20MAX31865%20V1.0/Hardware/BIGTREETECH%20MAX31865%20V1.0-PIN.pdf

Recomandari si precautii:

• Nu conectati sau deconectati modulul cat timp placa este alimentata.
• Nu confundati senzorii PT100 si PT1000, deoarece necesita configurari diferite.
• Nu conectati modulul direct la o intrare analogica destinata termistorului.
• Respectati tensiunea de alimentare si pinout-ul placii de control.
• Verificati configuratia firmware inainte de activarea incalzitorului.
• Configurarea incorecta poate determina afisarea gresita a temperaturii si functionarea nesigura a sistemului de incalzire.

Compatibilitate:

• Senzori RTD PT100 si PT1000 cu 2, 3 sau 4 fire.
• Placi BIGTREETECH SKR V1.1, SKR V1.3, SKR V1.4 si SKR V1.4 Turbo, cu realizarea conexiunilor SPI si configurarea firmware necesara.
• Placa BIGTREETECH SKR 2, prin conectare manuala la interfata SPI, verificarea pinout-ului si configurarea pinilor MAX31865 in firmware.
• Imprimante Creality Ender, numai daca placa de baza dispune de interfata SPI si firmware compatibil cu MAX31865.
• Pentru unele modele Ender poate fi necesara inlocuirea placii originale, realizarea unui cablu adaptor si compilarea unui firmware configurat pentru PT100 sau PT1000.
• Alte placi de control cu interfata SPI, alimentare compatibila si firmware cu suport pentru MAX31865.
