Modulul XH-M131 este un senzor de lumina cu releu, utilizat pentru pornirea sau oprirea automata a unei sarcini in functie de intensitatea luminii detectate.

Pragul de declansare se regleaza din potentiometrul montat pe placa, permitand stabilirea nivelului de lumina la care releul isi schimba starea.

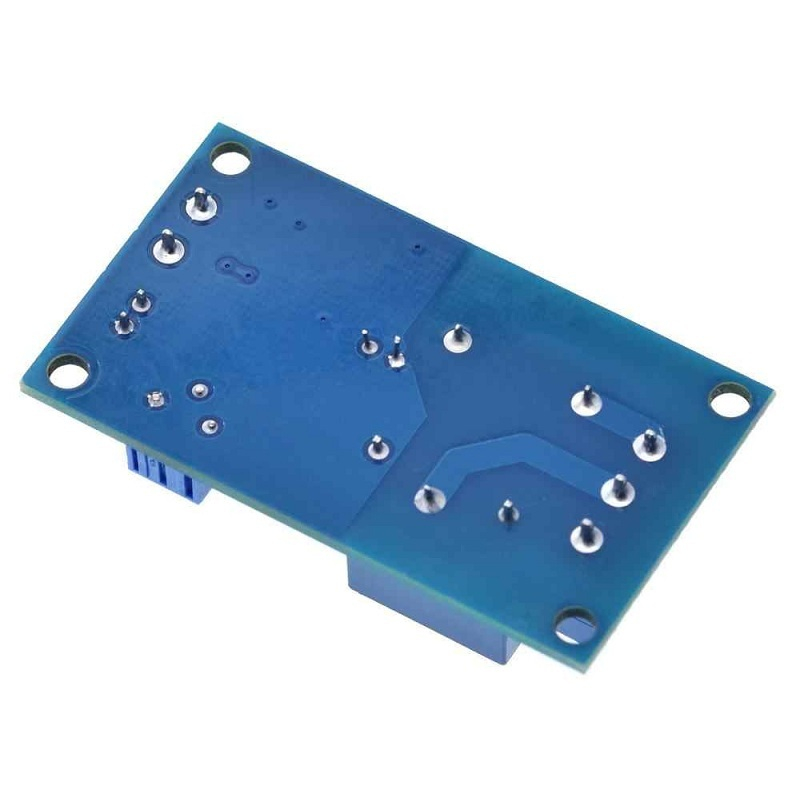

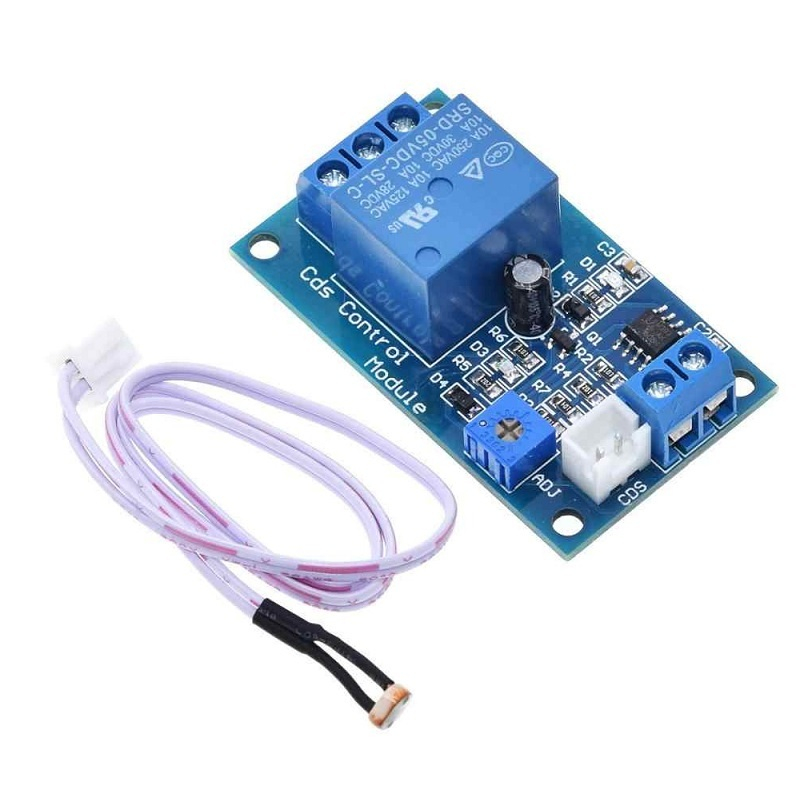

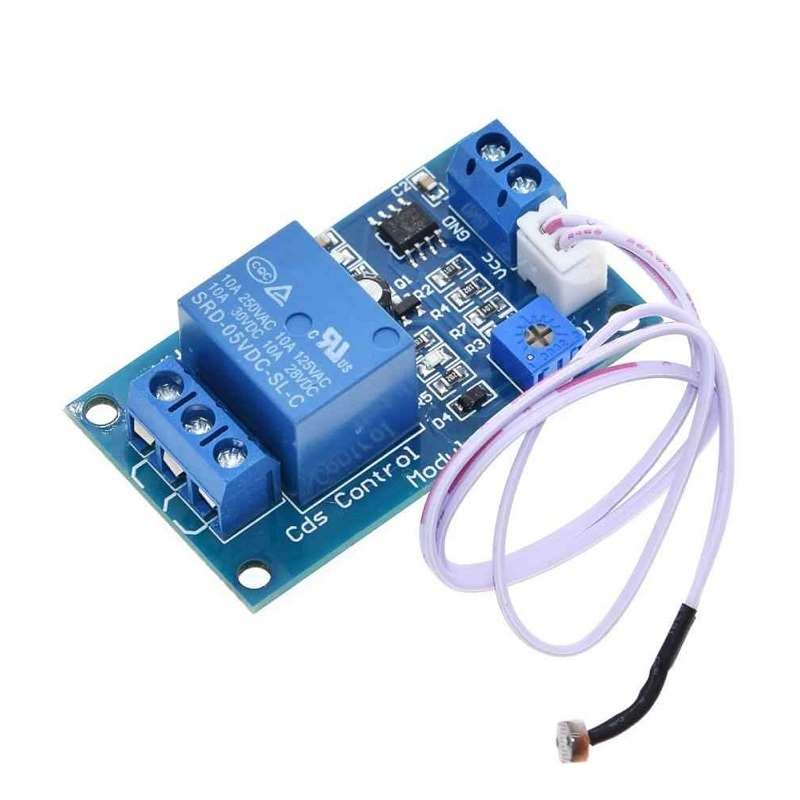

Aceasta este varianta cu alimentare la 5V DC, echipata cu releu SRD-05VDC-SL-C. Fotorezistenta externa permite amplasarea senzorului separat de placa de control, in zona in care trebuie monitorizat nivelul de iluminare.

LED-ul rosu indica alimentarea modulului, iar LED-ul albastru indica activarea releului. Iesirea releului dispune de contacte NO, COM si NC, permitand utilizarea in configuratie normal deschisa sau normal inchisa.

Specificatii tehnice:

• Tip produs: modul senzor de lumina cu releu
• Model: XH-M131
• Varianta: 5V
• Tensiune de alimentare: 5V DC
• Model releu: SRD-05VDC-SL-C
• Senzor: fotorezistenta externa
• Prag de declansare: reglabil din potentiometru
• Contacte iesire releu: NO, COM, NC
• Capacitate contacte releu: 10A la 250V AC, 10A la 125V AC, 10A la 30V DC, 10A la 28V DC
• Indicator alimentare: LED rosu
• Indicator releu activ: LED albastru

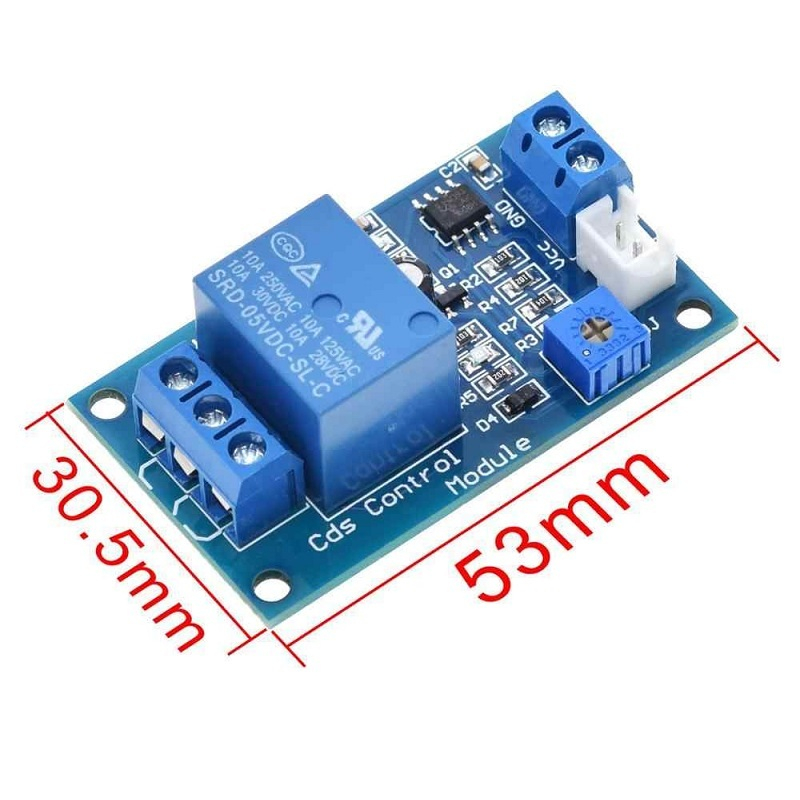

• Dimensiuni modul: 53x31x19mm
• Cablu fotorezistenta: inclus
• Functie: comanda automata a unei sarcini in functie de nivelul luminii

Instructiuni de montaj / utilizare:

• Alimentati modulul la 5V DC, respectand polaritatea.
• Pozitionati fotorezistenta in zona in care doriti detectarea nivelului de lumina.
• Reglati pragul de declansare din potentiometru.
• Conectati sarcina la contactele releului:
  • NO pentru contact normal deschis;
  • COM pentru terminal comun;
  • NC pentru contact normal inchis.
• Nu depasiti capacitatea contactelor releului: 10A la 250V AC sau 10A la 30V DC, in functie de aplicatie.
• Pentru sarcini alimentate la tensiunea retelei, montajul trebuie realizat de o persoana autorizata sau competenta.
• Intrerupeti alimentarea inainte de realizarea sau modificarea conexiunilor.
• Protejati bornele si conexiunile impotriva atingerii accidentale si a scurtcircuitelor.
