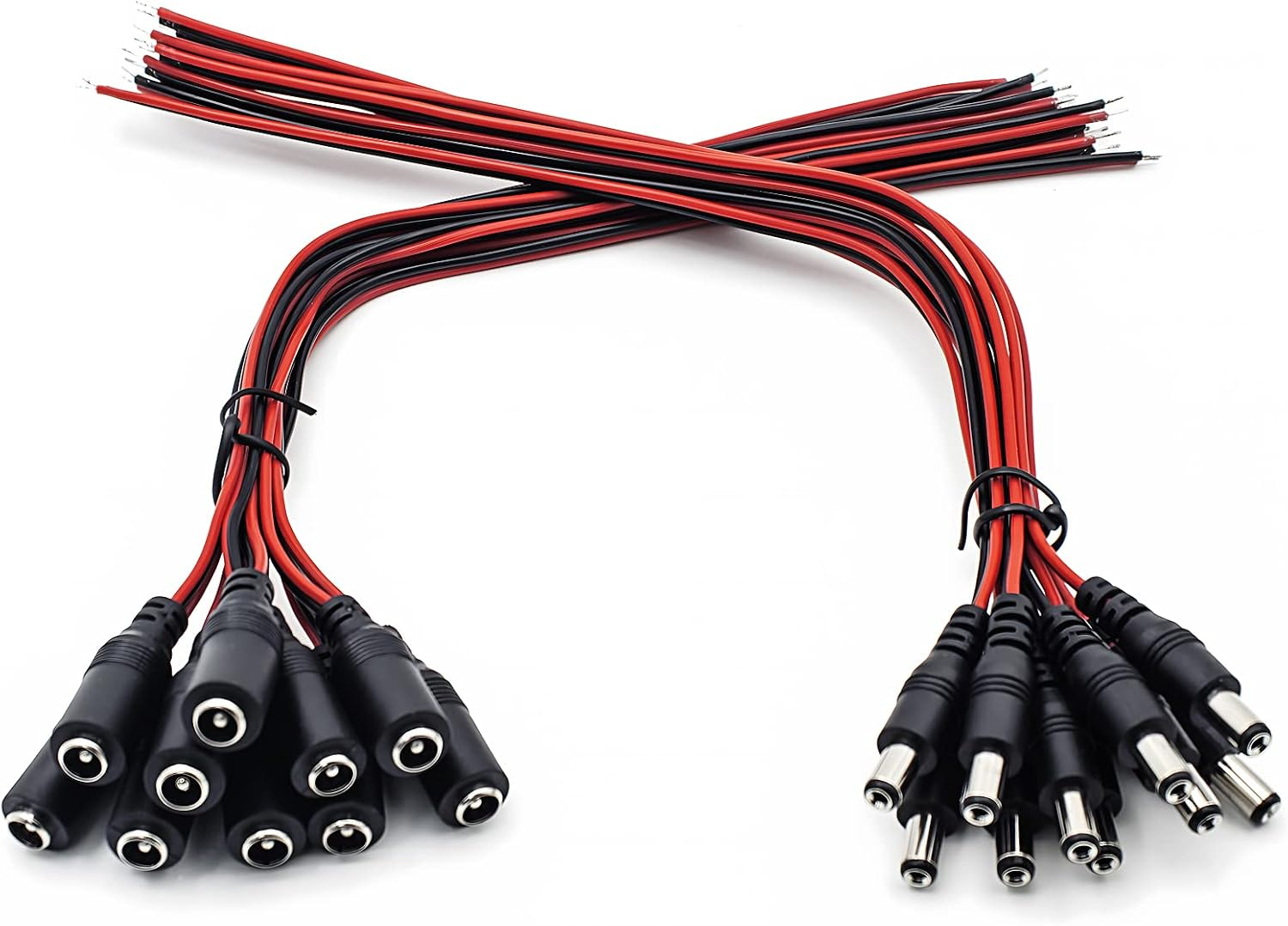

Conectorii DC preasamblati permit realizarea unei legaturi demontabile intre o sursa de alimentare si un consumator, fara montarea manuala a mufelor pe cablu. Capetele libere pot fi integrate in cablajul existent, setul fiind potrivit pentru alimentarea camerelor CCTV si pentru repararea sau adaptarea conexiunilor de joasa tensiune.

Specificatii tehnice:

• Tip produs: set cabluri de alimentare DC

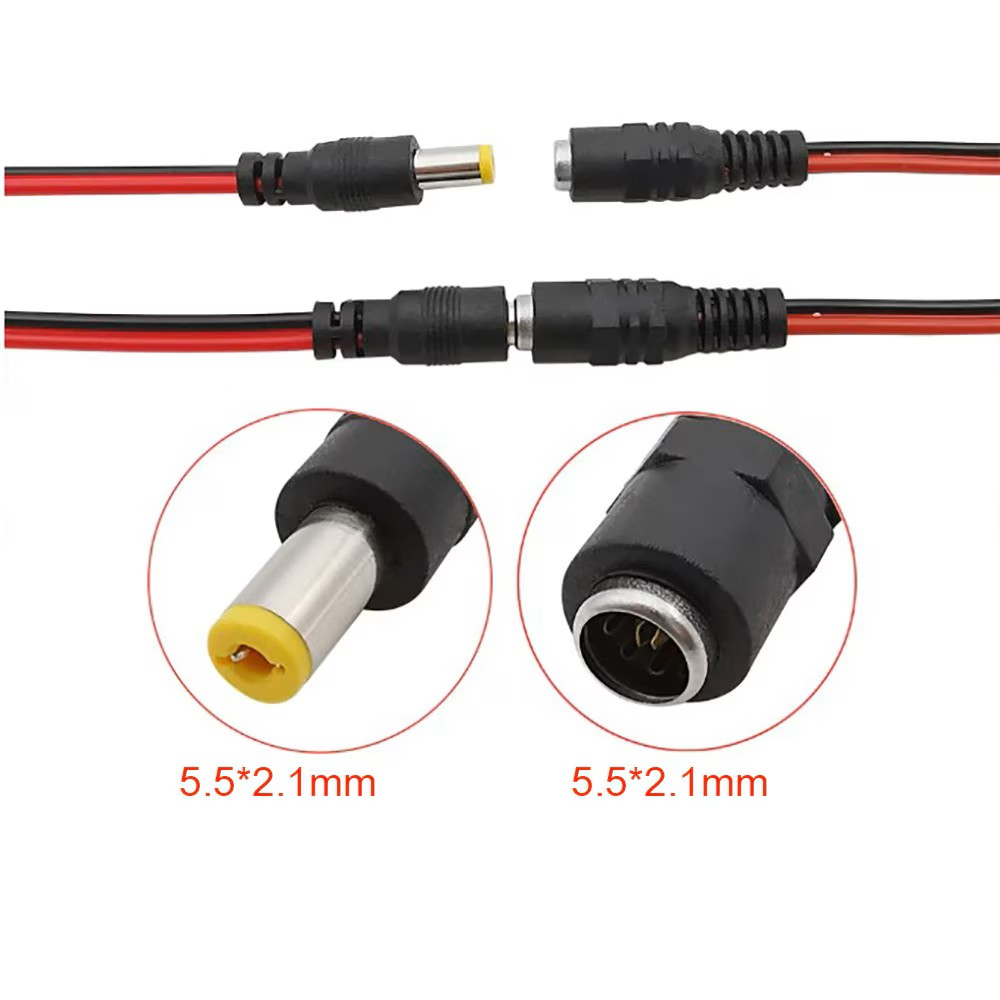

• Diametru exterior conector: 5.5mm

• Diametru interior conector: 2.1mm

• Lungime portiune cablu: 22cm/bucata

• Lungime totala cu mufa: 29cm/bucata

• Interval tensiune: 1-38V DC

• Curent maxim: 5A la 12V

• Putere maxima: 60W

• Polaritate si culori: interior pozitiv (rosu), exterior negativ (negru)

• Material conductoare: cupru

• Material izolatie: PVC cu proprietati ignifuge

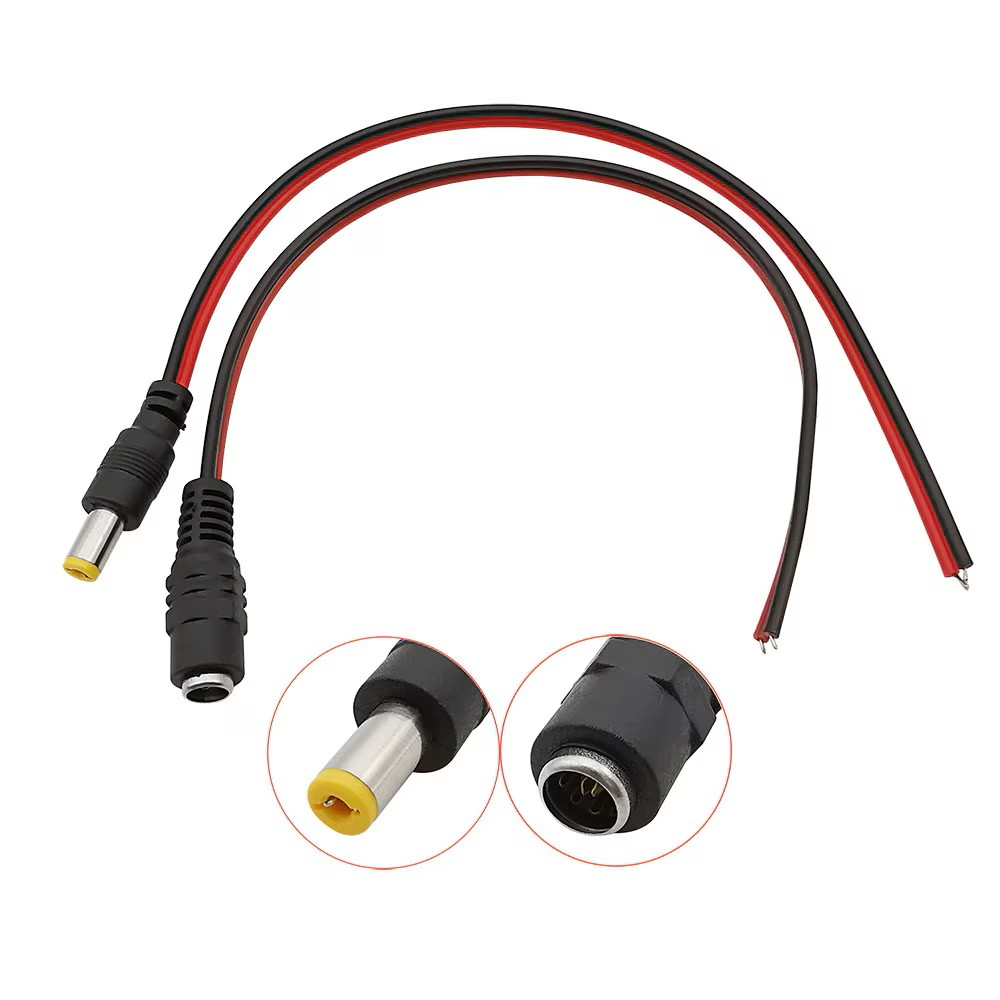

Continut pachet:

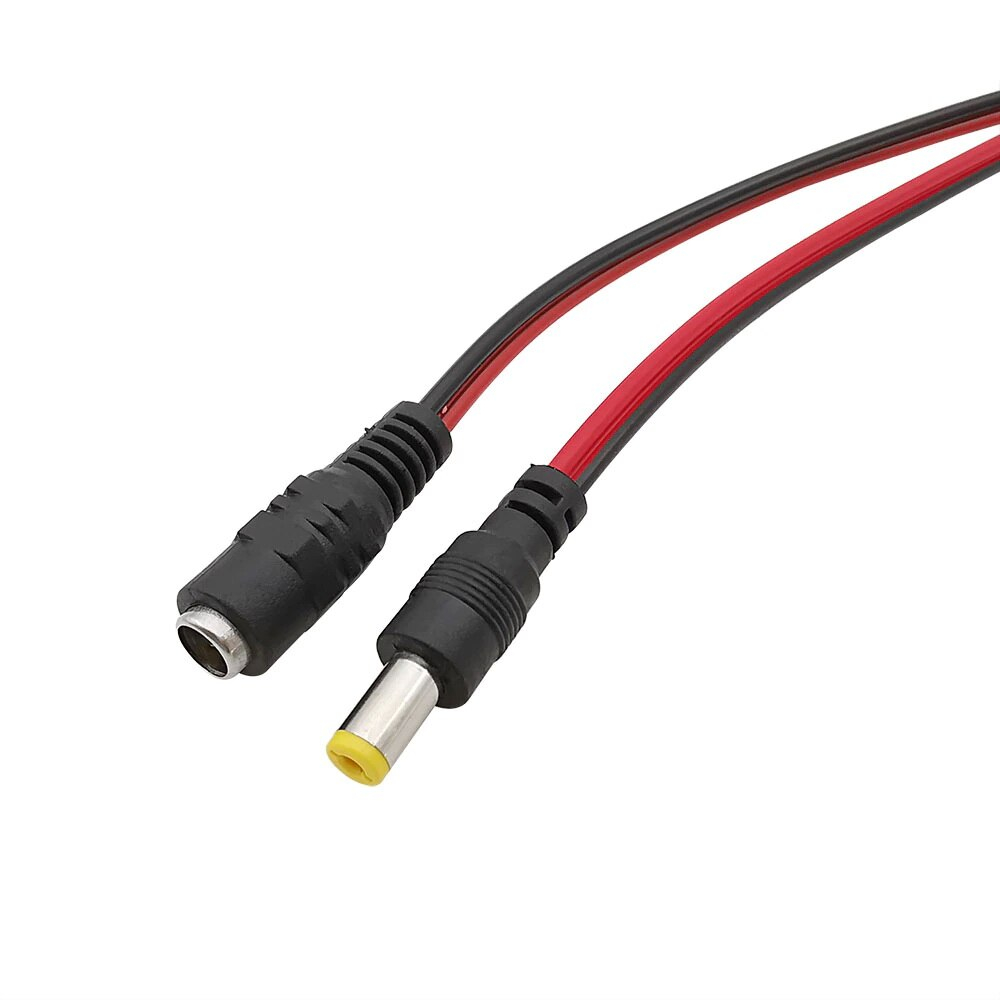

• 1 x Cablu cu mufa DC tata

• 1 x Cablu cu mufa DC mama

Instructiuni de montaj:

1. Se deconecteaza sursa de alimentare inainte de realizarea legaturilor.

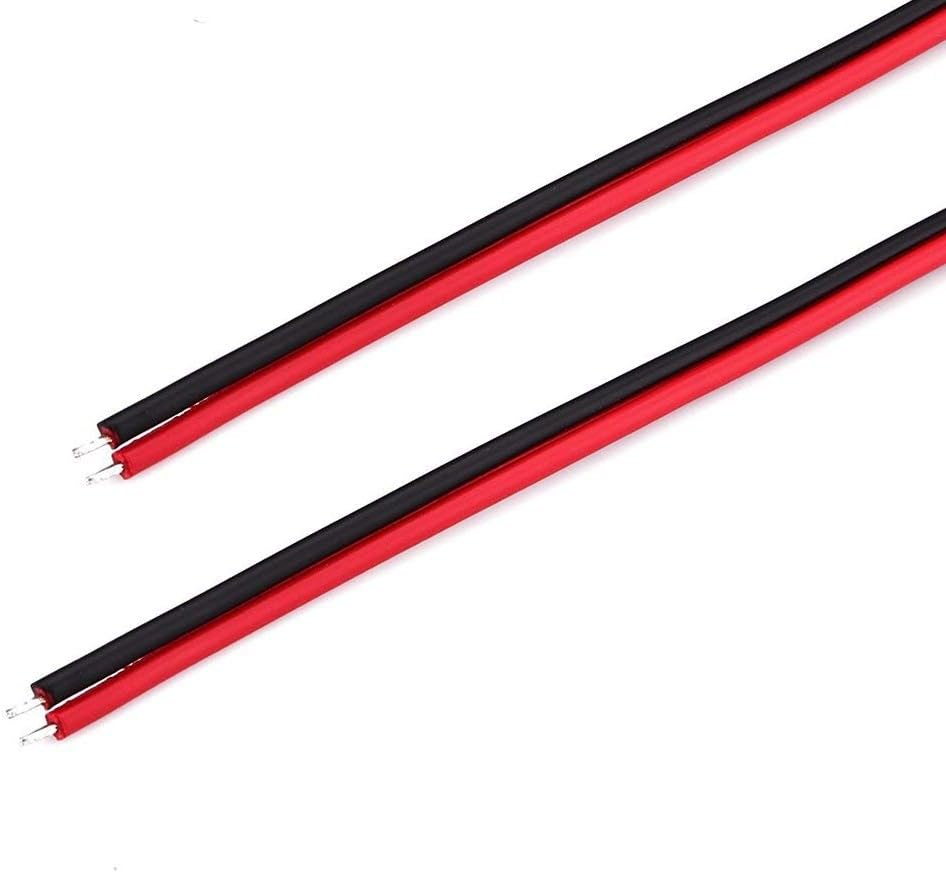

2. Capetele libere ale cablurilor se pregatesc pentru lipire, sertizare sau conectare prin borne.

3. Conductoarele se conecteaza respectand polaritatea specificata.

4. Imbinarile se izoleaza individual pentru prevenirea scurtcircuitelor.

5. Mufa se conecteaza la echipamentul compatibil, fara fortarea contactelor.

6. Polaritatea si tensiunea se verifica cu un aparat de masura inainte de alimentarea consumatorului.

Utilizare:

Setul transmite direct tensiunea furnizata de sursa catre echipamentul conectat. Cablurile nu convertesc si nu stabilizeaza tensiunea si nu ofera protectie la supracurent, scurtcircuit sau inversarea polaritatii.

Recomandari si precautii:

• Valorile electrice maxime din specificatii nu trebuie depasite.

• Produsul nu se conecteaza direct la reteaua de 230V AC.

• Sursa de alimentare trebuie sa fie compatibila cu tensiunea si consumul echipamentului.

• Imbinarile neizolate nu trebuie sa se atinga intre ele sau de componente metalice.

• Cablurile nu se utilizeaza daca izolatia sau mufele sunt deteriorate.

• Tractiunea mecanica asupra firelor si contactul cu umezeala sau surse de caldura trebuie evitate.
