Suruburile se utilizeaza pentru realizarea imbinarilor demontabile pe structuri construite din profile de aluminiu modulare. Capul tip T se pozitioneaza transversal in canalul profilului si impiedica rotirea surubului in timpul strangerii unei piulite M5 compatibile.

Forma capului permite fixarea suporturilor, coltarilor si a altor componente mecanice utilizate la constructia imprimantelor 3D, echipamentelor CNC, bancurilor de lucru si sistemelor de automatizare.

Caracteristici principale:

• Filetul M5 permite utilizarea cu piulite si accesorii de fixare compatibile.
• Lungimea filetata de 16mm permite montarea componentelor cu grosimi diferite.

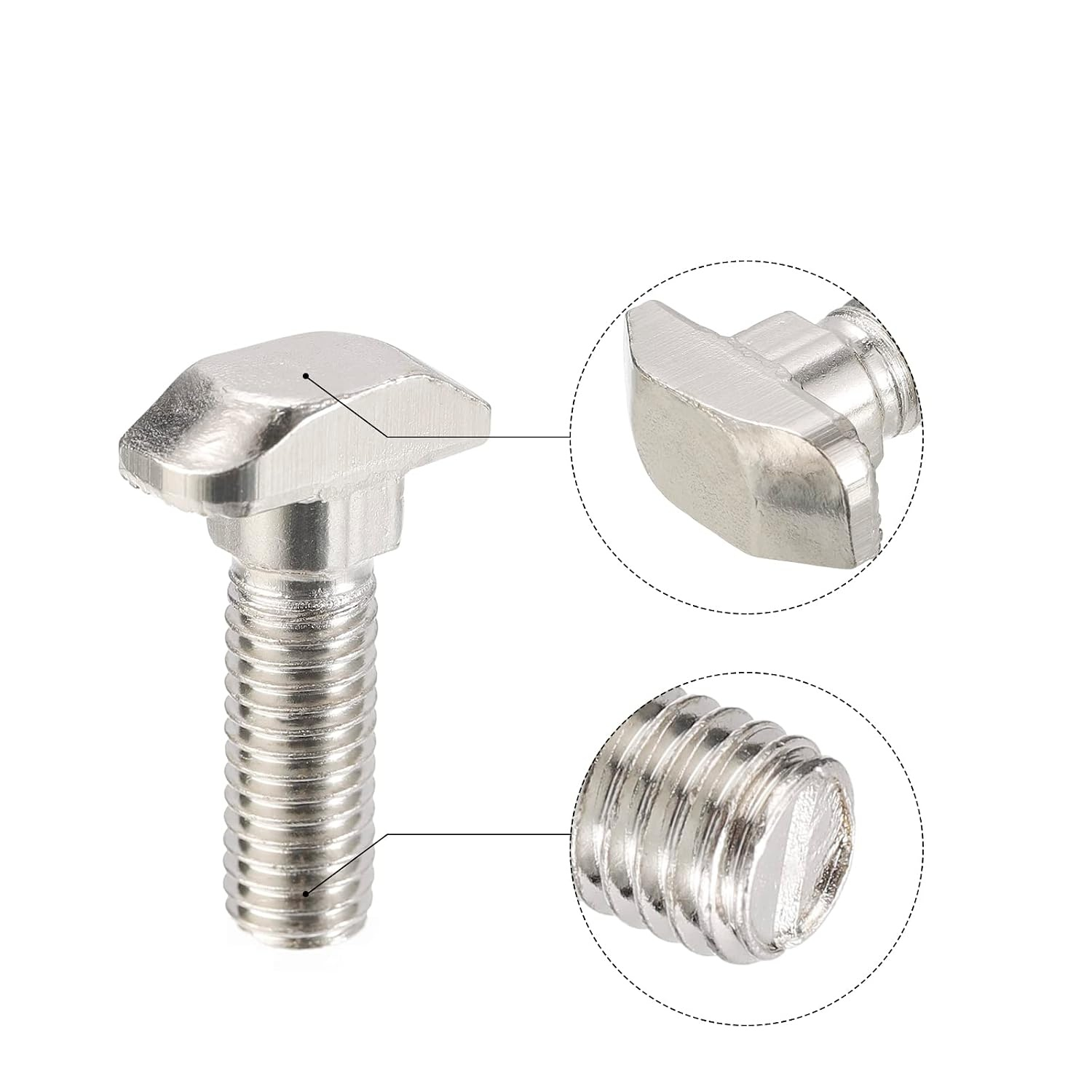

• Capul tip T se blocheaza transversal in canalul profilului.
• Varianta pentru seria 20 este destinata profilelor de aluminiu modulare compatibile.
• Constructia din otel inoxidabil 304 ofera rezistenta la coroziune.
• Setul de 10 bucati permite realizarea mai multor puncte de fixare.

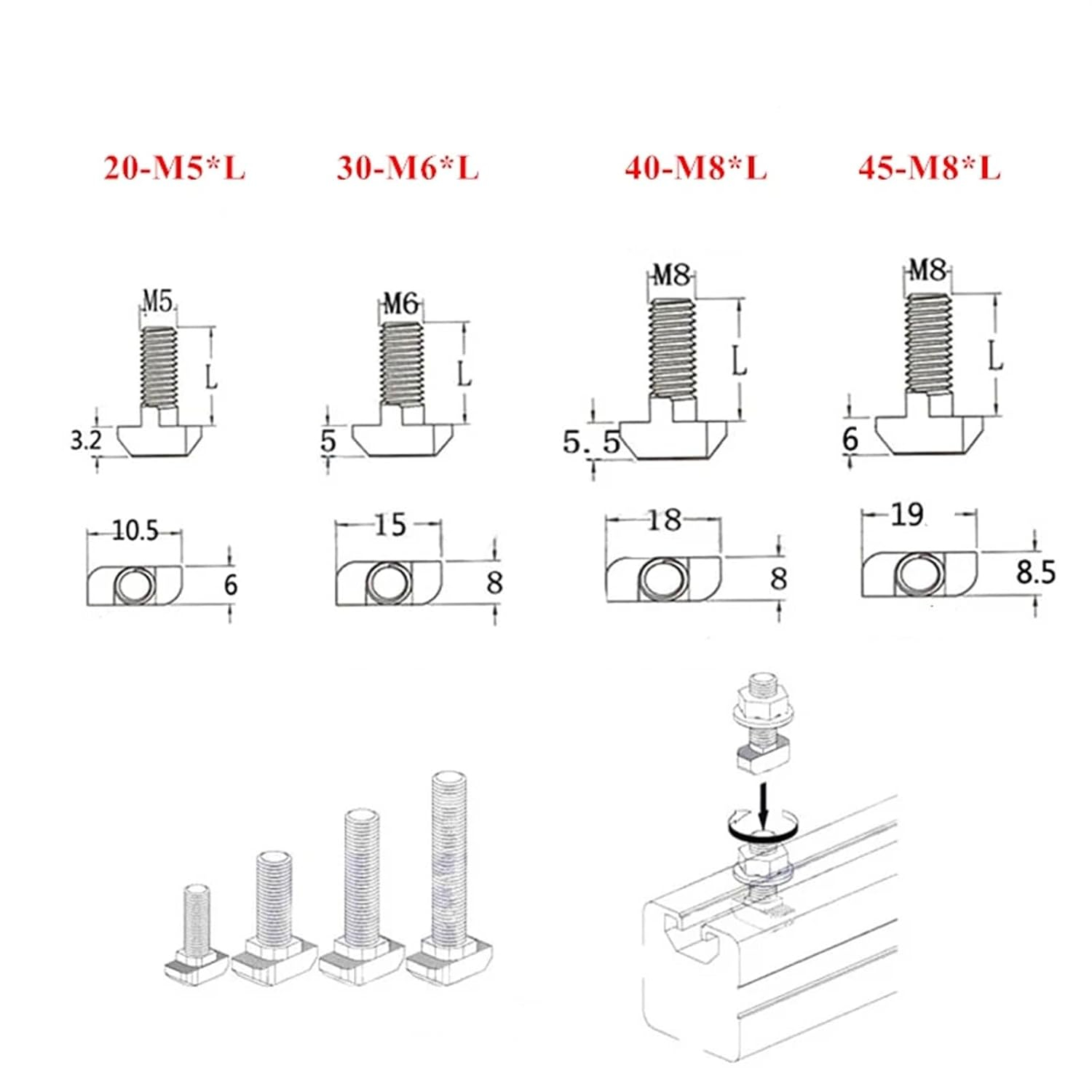

Specificatii tehnice:

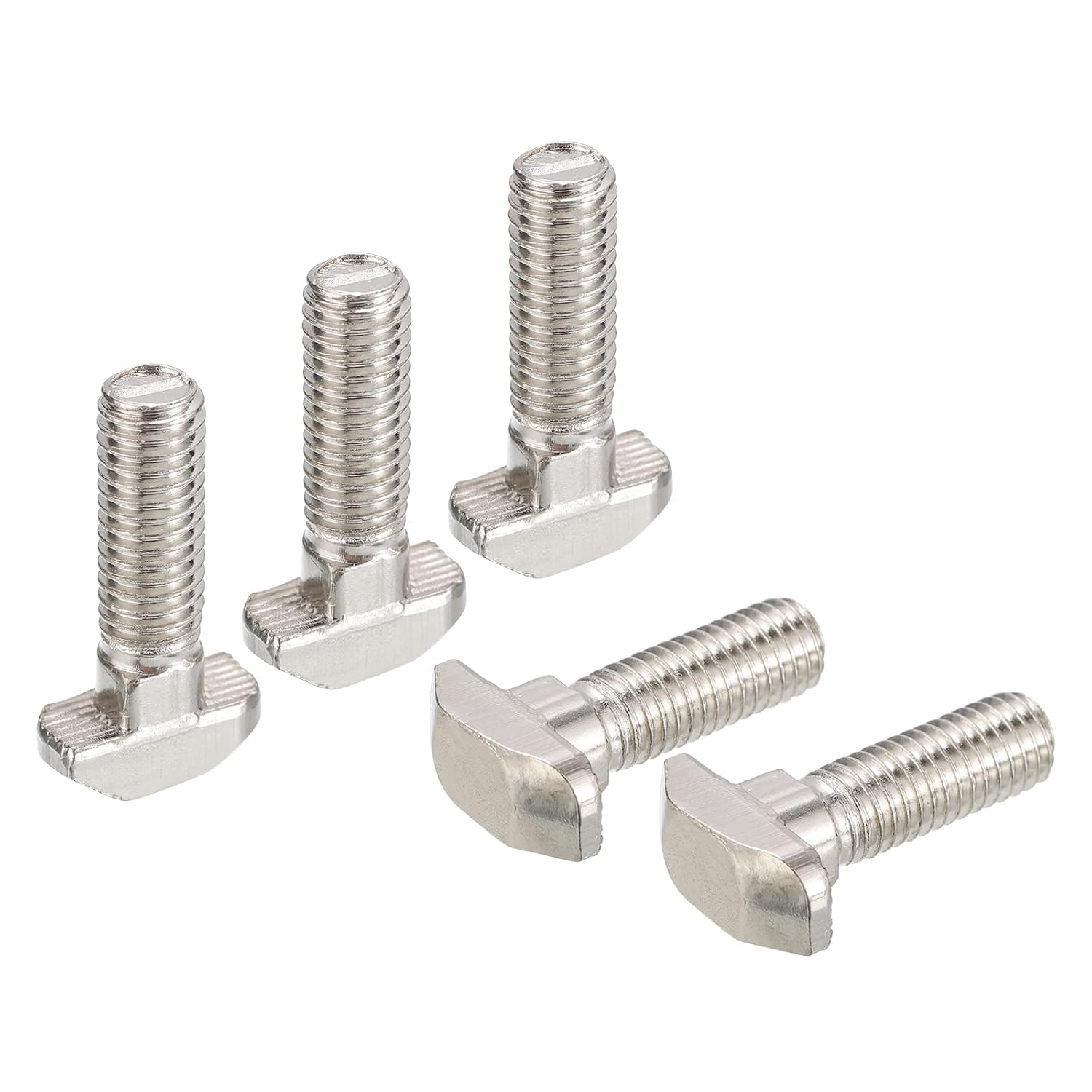

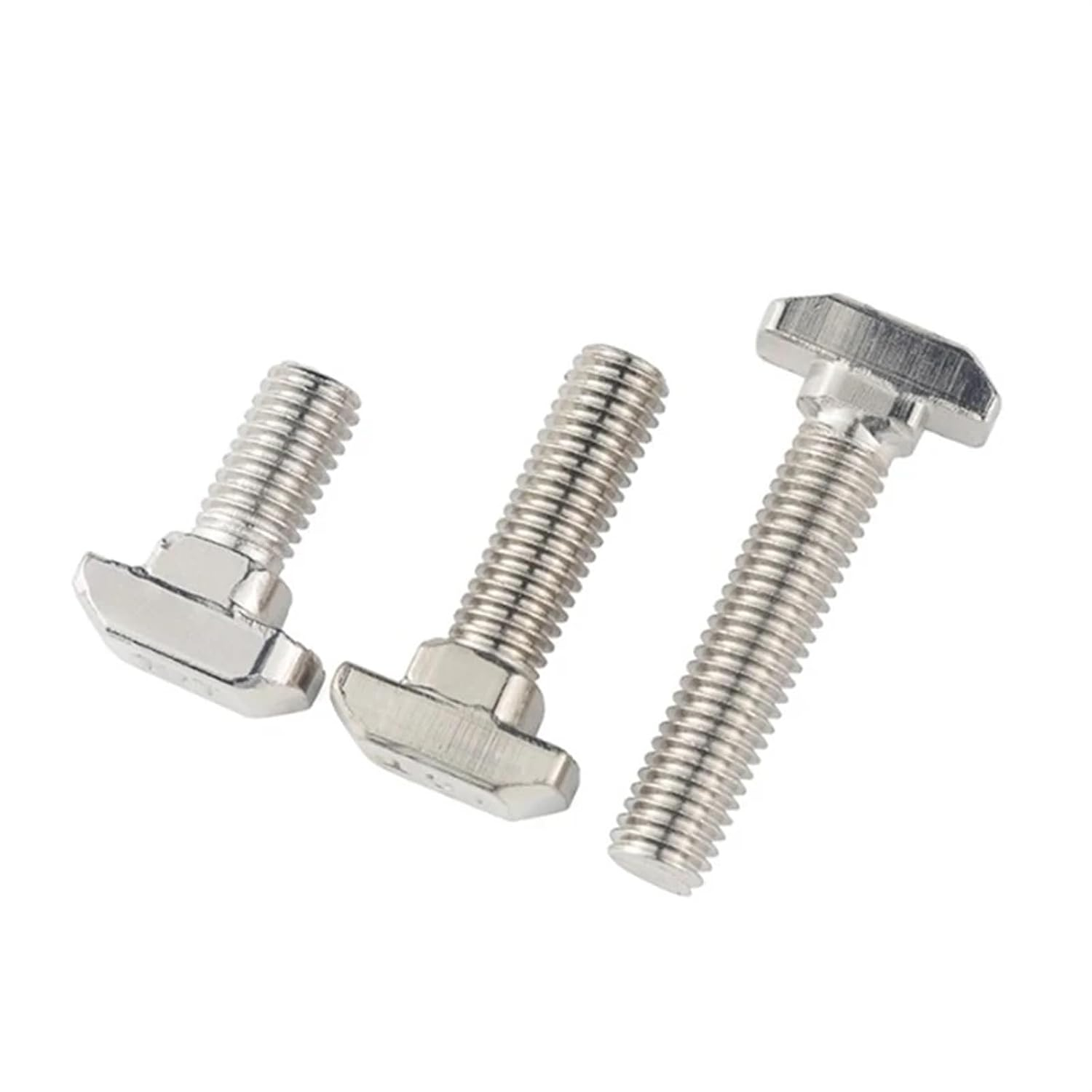

• Tip produs: surub tip T
• Varianta: 20-M5x16
• Tip filet: M5
• Lungime filetata: 16mm, fara cap
• Compatibilitate profil: seria 20
• Material: otel inoxidabil 304
• Culoare: argintiu
• Cantitate: 10 bucati

Continut pachet:

• 10 suruburi tip T 20-M5x16mm.

Instructiuni de montaj:

1. Se verifica daca profilul de aluminiu face parte din seria 20 si are un canal compatibil cu forma capului.

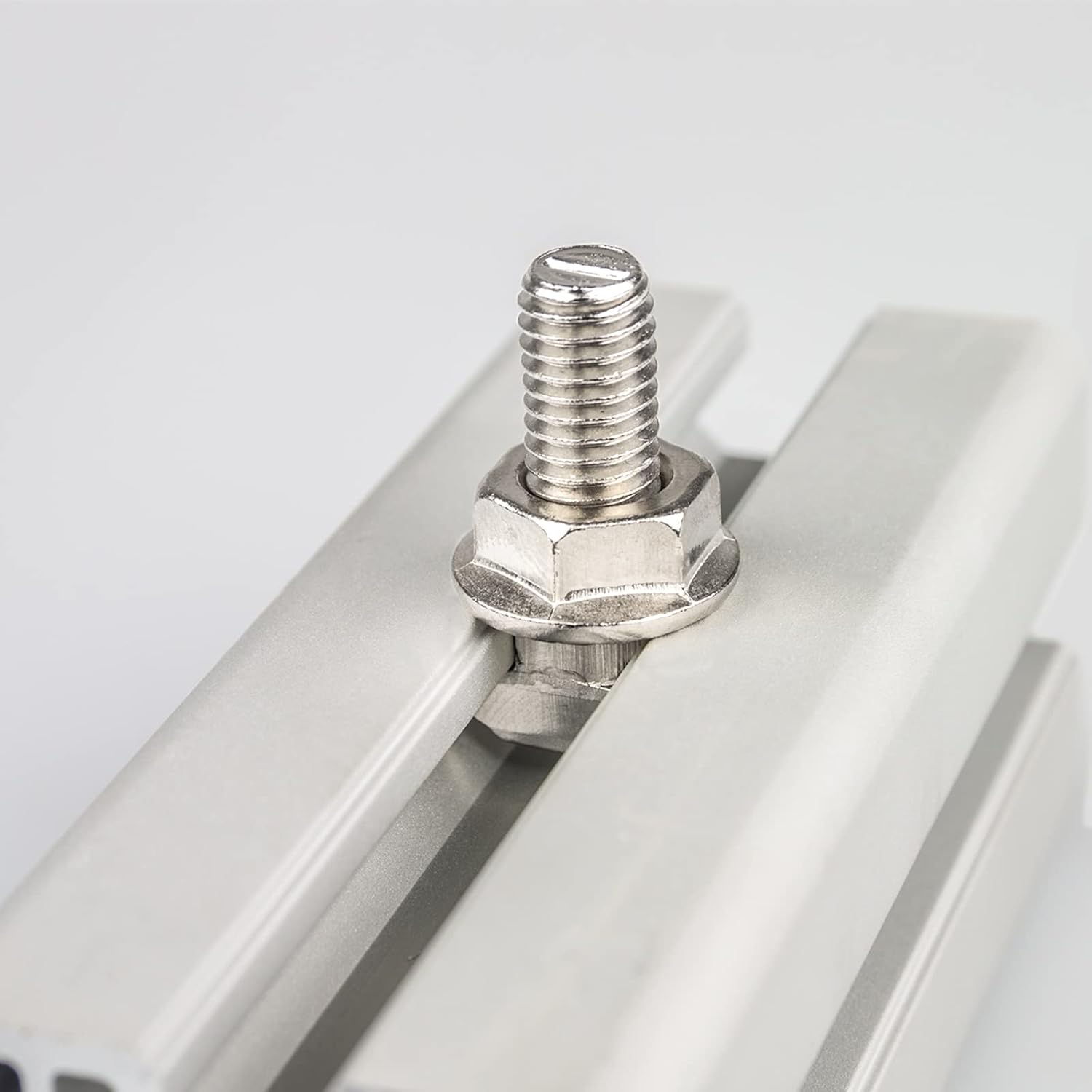

2. Capul tip T se introduce in canalul profilului si se pozitioneaza transversal fata de deschiderea acestuia.
3. Componenta care trebuie fixata se introduce peste partea filetata a surubului.
4. Se monteaza o piulita M5 compatibila pe filet.
5. Piulita se strange progresiv, mentinand capul surubului blocat in canal.
6. Dupa strangere, se verifica stabilitatea imbinarii si absenta jocului mecanic.

Recomandari si precautii:

• Compatibilitatea canalului profilului se verifica inainte de montaj.
• Filetul nu se strange excesiv, pentru a evita deteriorarea surubului, piulitei sau profilului de aluminiu.
• Suruburile cu filet deteriorat sau cap deformat nu se utilizeaza.
• Strangerea se verifica periodic in ansamblurile supuse vibratiilor.
• Pentru fixare se utilizeaza piulite M5 si scule corespunzatoare.

Compatibilitate:

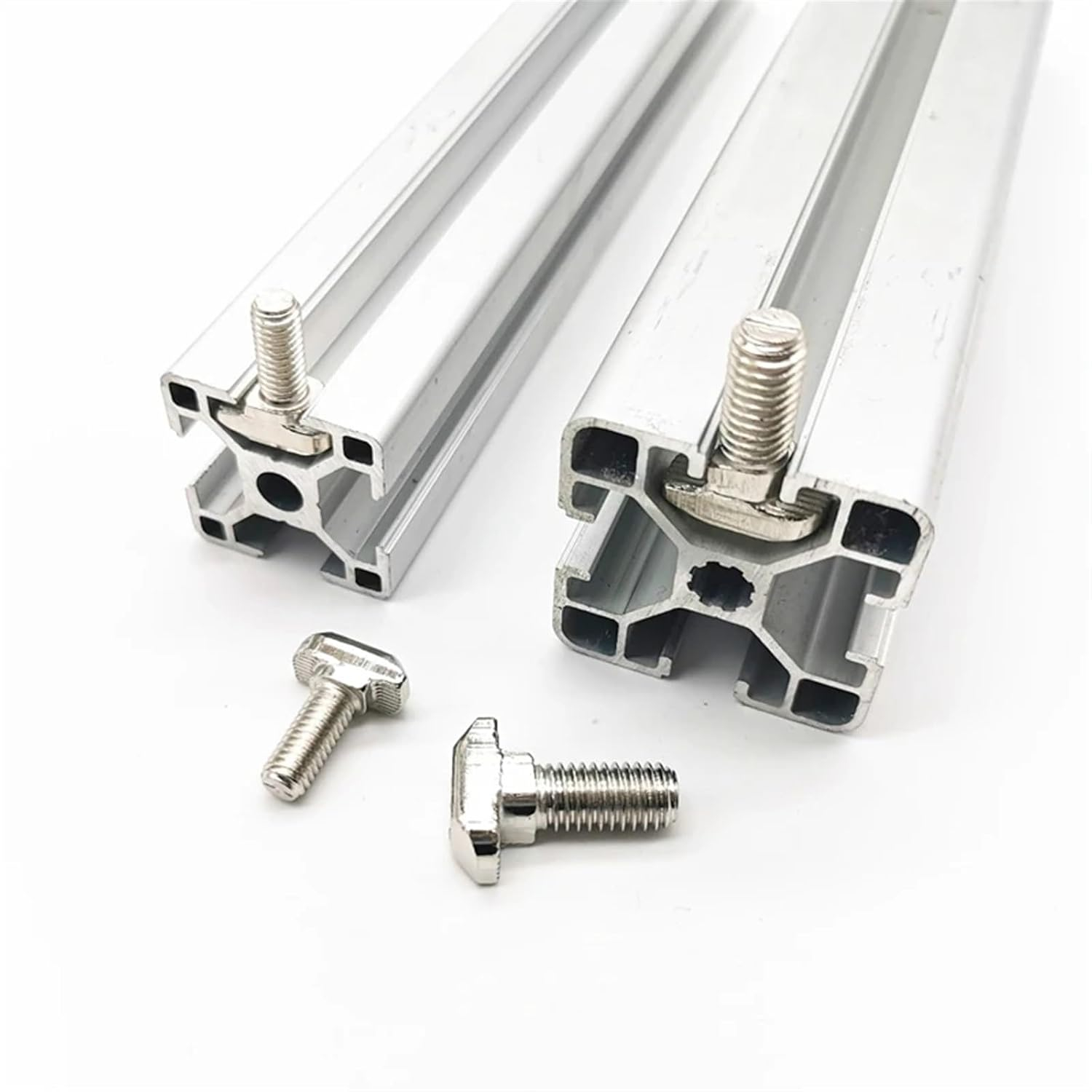

• Profile de aluminiu modulare din seria 20, cu canal compatibil.
• Piulite M5 si accesorii mecanice cu orificiu corespunzator.
• Structuri pentru imprimante 3D, echipamente CNC si sisteme de automatizare.
