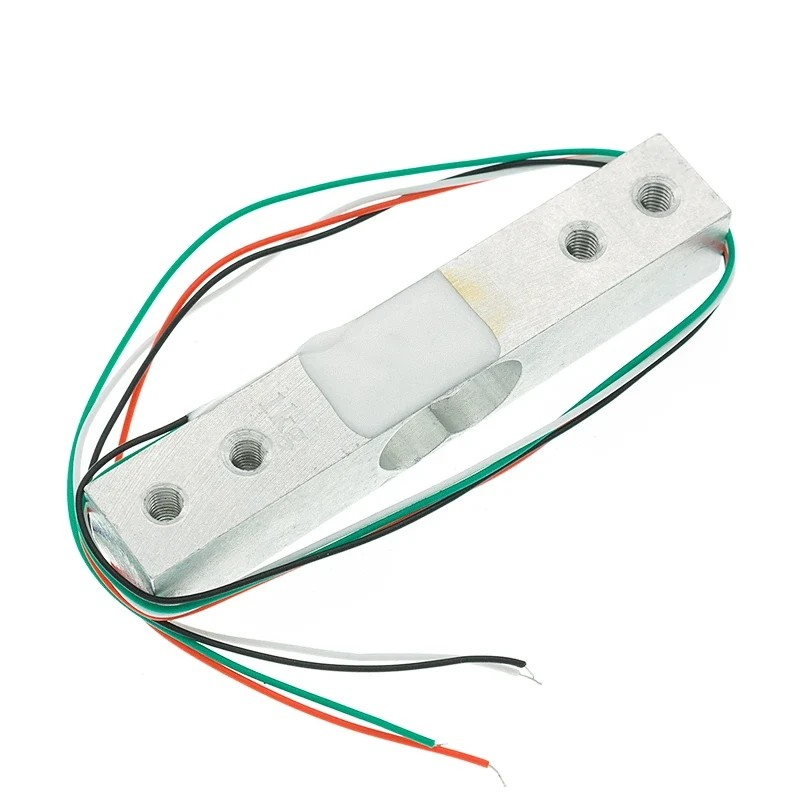

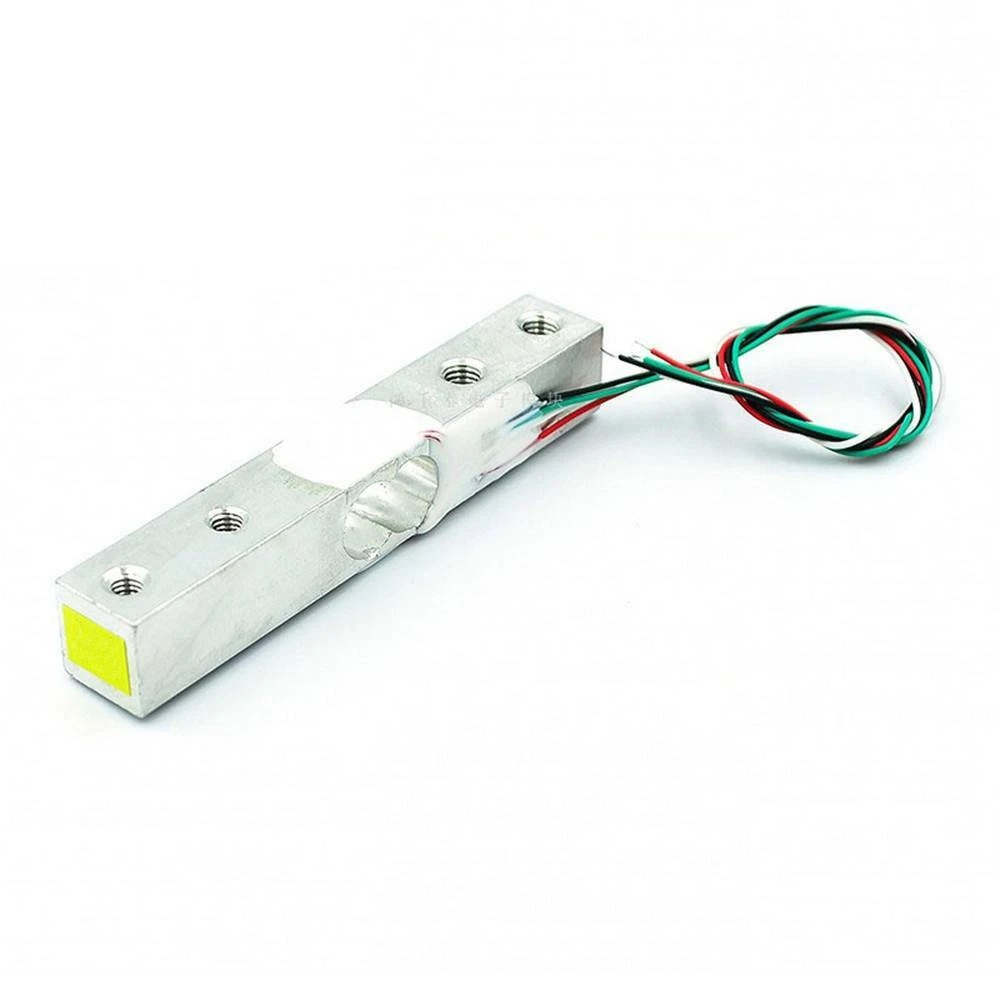

Senzorul de greutate, cunoscut si ca celula de sarcina, este un traductor care converteste deformarea mecanica produsa de o greutate aplicata intr-un semnal electric proportional, cu ajutorul unor tensometre interne. Are o capacitate maxima de 5 kg.

Semnalul generat de senzor este de nivel foarte mic si necesita amplificare si conversie analog-digitala, functie indeplinita de un modul HX711 (comercializat separat). Impreuna, cele doua componente permit construirea unui cantar electronic functional, controlat printr-o placa de dezvoltare precum Arduino sau ESP32.

Caracteristici principale:

• Capacitate maxima de masurare de 5 kg.
• Sensibilitate de iesire de 1.0±0.1 mV/V.
• Neliniaritate, histerezis si repetabilitate de 0.05% F.S. (raportat la capacitatea maxima de 5 kg).
• Impedanta de iesire de 1000±5% ohmi.
• Compatibil cu modulul HX711 pentru amplificare si conversie analog-digitala.

Specificatii tehnice:

• Tip produs: senzor de greutate (celula de sarcina).
• Capacitate maxima: 5 kg.
• Dimensiuni celula: 81x13.5x13.5 mm.
• Sensibilitate de iesire: 1.0±0.1 mV/V.
• Iesire la zero: ±0.1 mV/V.
• Repetabilitate: 0.05% F.S.
• Fluaj (creep): 0.05% F.S./3 min.
• Neliniaritate: 0.05% F.S.
• Histerezis: 0.05% F.S.
• Impedanta de iesire: 1000±5% ohmi.
• Deriva termica la zero: 0.05% F.S./10°C.
• Deriva termica a sensibilitatii: 0.05% F.S./10°C.
• Semnificatie fire: rosu - alimentare +; negru - semnal +; verde - alimentare -; alb - semnal -.

Continut pachet:

• 1 x senzor de greutate (celula de sarcina), 5 kg.

Modulul HX711 nu este inclus.

Instructiuni de montaj:

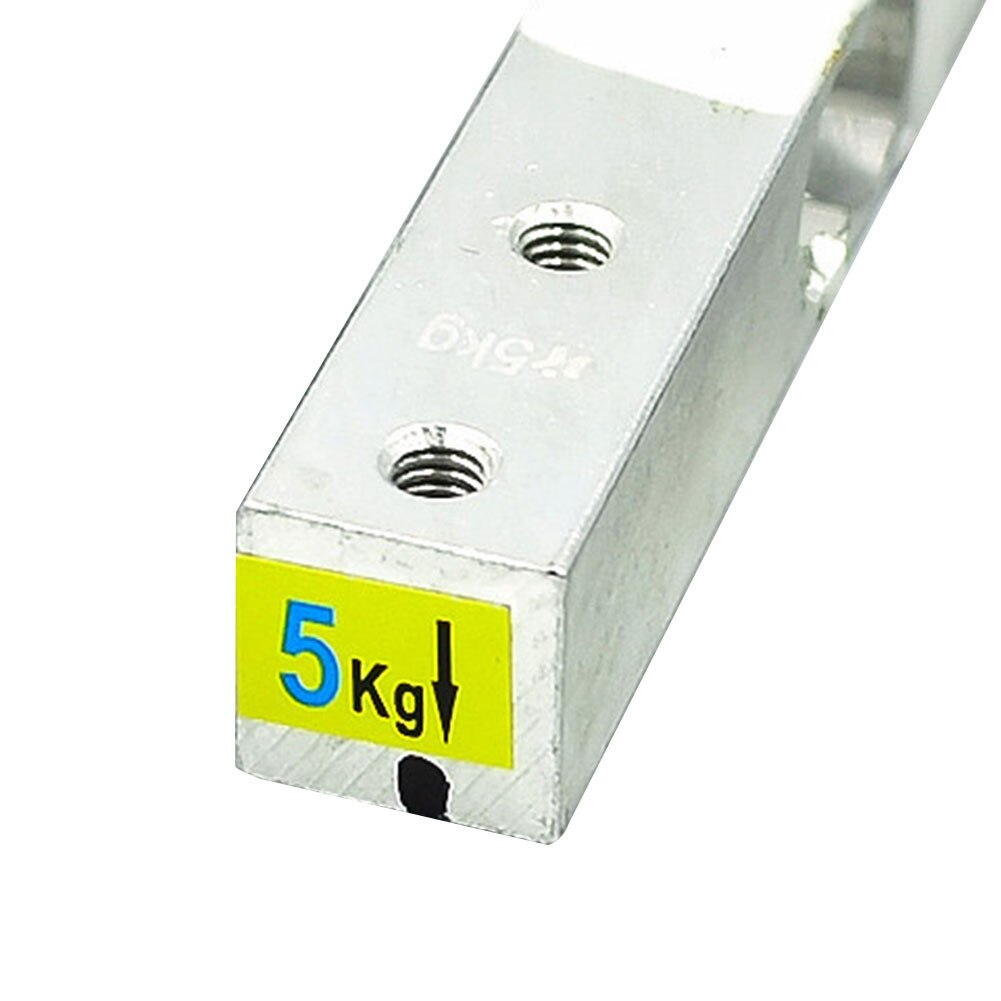

1. Senzorul se fixeaza rigid intre doua suporturi, respectand orientarea indicata pe corpul acestuia pentru functionare corecta.
2. Deasupra senzorului poate fi montata o platforma rigida (de exemplu o placa acrilica taiata la dimensiune, procurata separat), pentru asezarea obiectelor de cantarit.
3. Firele rosu si verde se conecteaza la bornele de alimentare (E+, respectiv E-) ale modulului HX711.
4. Firele negru si alb se conecteaza la bornele de semnal (A+, respectiv A-) ale modulului HX711.
5. Modulul HX711 se conecteaza la placa de dezvoltare prin pinii de date si ceas (DT, SCK).
6. Alimentarea se aplica doar dupa verificarea tuturor conexiunilor.

Utilizare:

Dupa conectare, senzorul se calibreaza software prin citirea valorii brute fara sarcina (tara), urmata de aplicarea unei greutati cunoscute pentru determinarea factorului de scalare. Calculul se realizeaza de obicei cu ajutorul unei biblioteci HX711 dedicate, disponibila pentru Arduino. Odata calibrat, senzorul poate afisa greutatea masurata pe un ecran conectat la placa de dezvoltare.

Recomandari si precautii:

• Greutatea aplicata nu trebuie sa depaseasca capacitatea maxima de 5 kg, pentru a evita deteriorarea senzorului.
• Se evita socurile si incarcarile bruste, care pot afecta precizia sau integritatea senzorului.
• Senzorul se protejeaza de umezeala si de contactul direct cu lichide.
• Conexiunile se realizeaza conform codului de culori rosu/negru/verde/alb, pentru a evita citiri eronate sau deteriorarea modulului HX711.
• Fixarea mecanica trebuie sa fie rigida si stabila, fara jocuri care pot influenta masuratoarea.

Compatibilitate:

• Modulul HX711 (comercializat separat), pentru amplificare si conversie analog-digitala.
• Placi Arduino utilizate impreuna cu modulul HX711.
• Placi ESP32 utilizate impreuna cu modulul HX711.
• Proiecte de cantare electronice, dozatoare si sisteme de masurare a greutatii.
