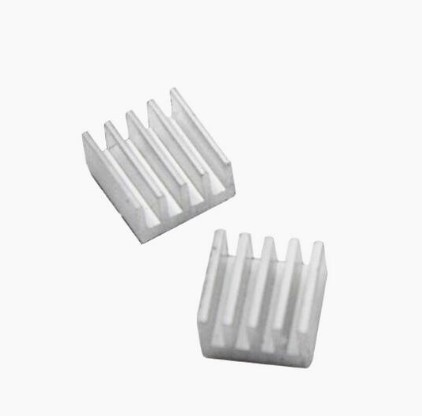

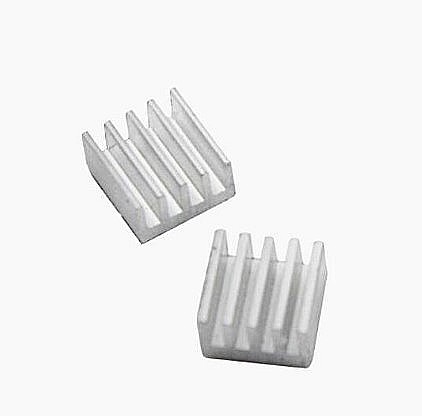

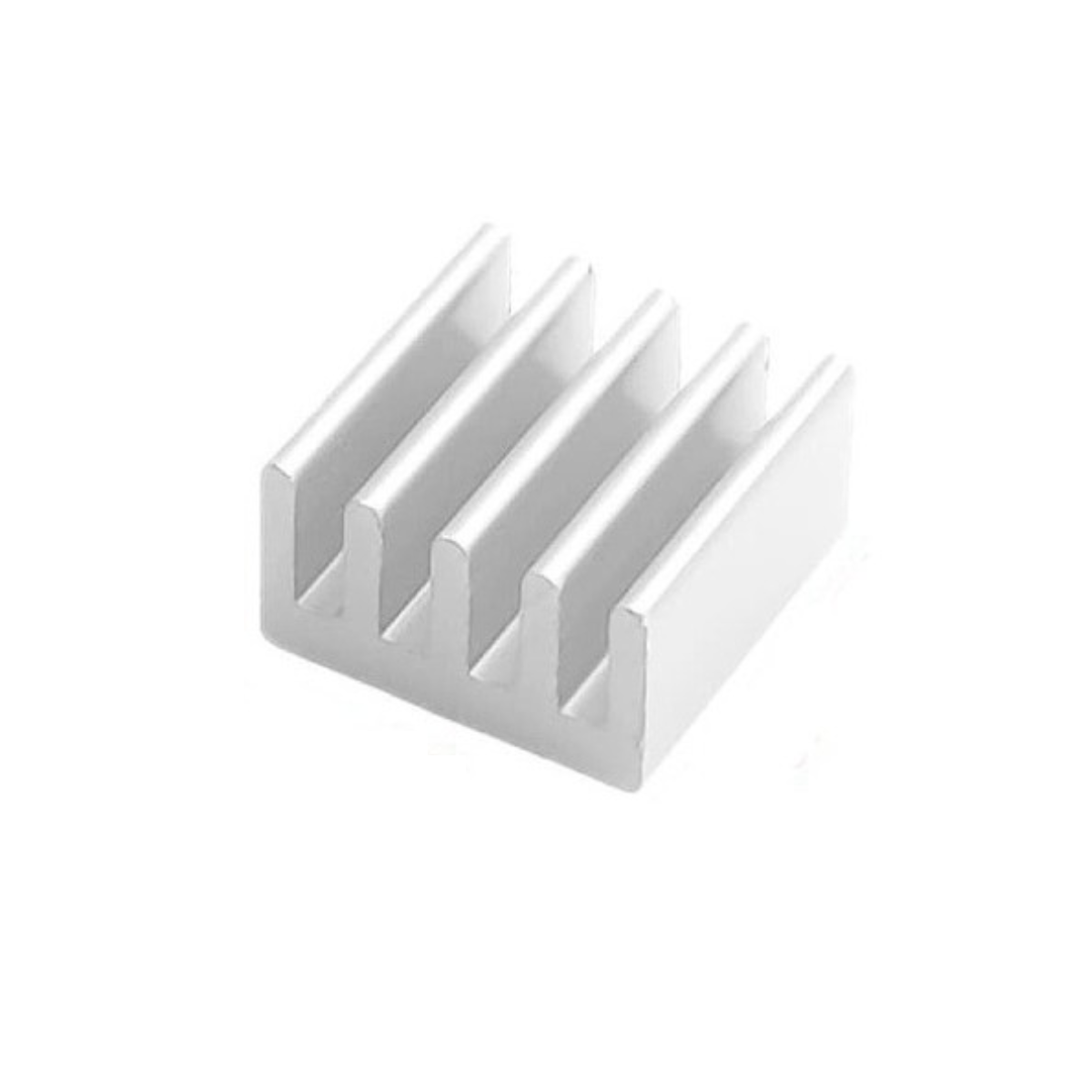

Aceste radiatoare din aluminiu se monteaza direct pe componentele electronice care genereaza caldura si contribuie la disiparea acesteia in mediul inconjurator. Constructia cu aripioare mareste suprafata de transfer termic, fara a necesita ventilator sau alimentare electrica.

Dimensiunea compacta permite utilizarea pe circuite integrate, drivere pentru motoare, module de control si alte cipuri compatibile dimensional. Stratul adeziv aplicat pe baza simplifica fixarea radiatorului pe suprafata componentei.

Caracteristici principale:

• Constructie din aluminiu pentru disiparea caldurii.
• Racire pasiva, fara alimentare electrica.
• Constructie cu aripioare pentru disiparea eficienta a caldurii.

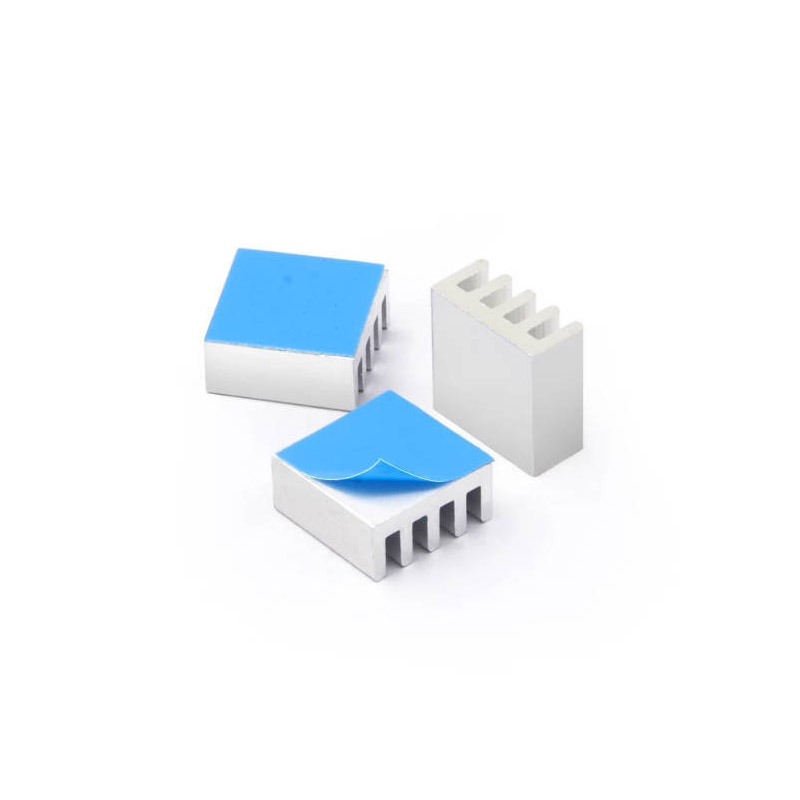

• Strat adeziv pentru montare directa.
• Format compact, potrivit pentru componente electronice de dimensiuni reduse.
• Material rezistent la coroziune.
• Set potrivit pentru racirea mai multor componente.

Specificatii tehnice:

• Tip produs: radiator pasiv cu adeziv.
• Material: aluminiu.
• Culoare: argintiu.

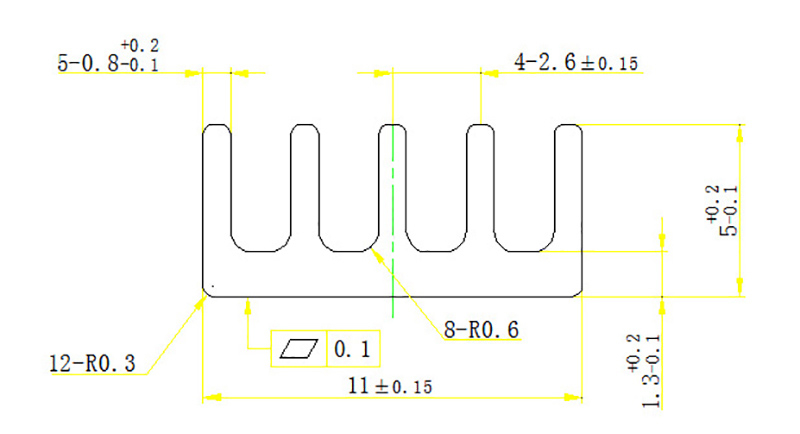

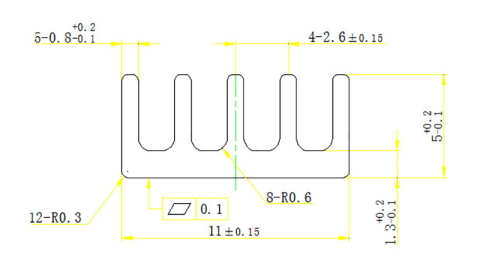

• Dimensiuni exterioare: 11x11x5mm.
• Aplicatii: racirea cipurilor, circuitelor integrate si modulelor electronice.

Continut pachet:

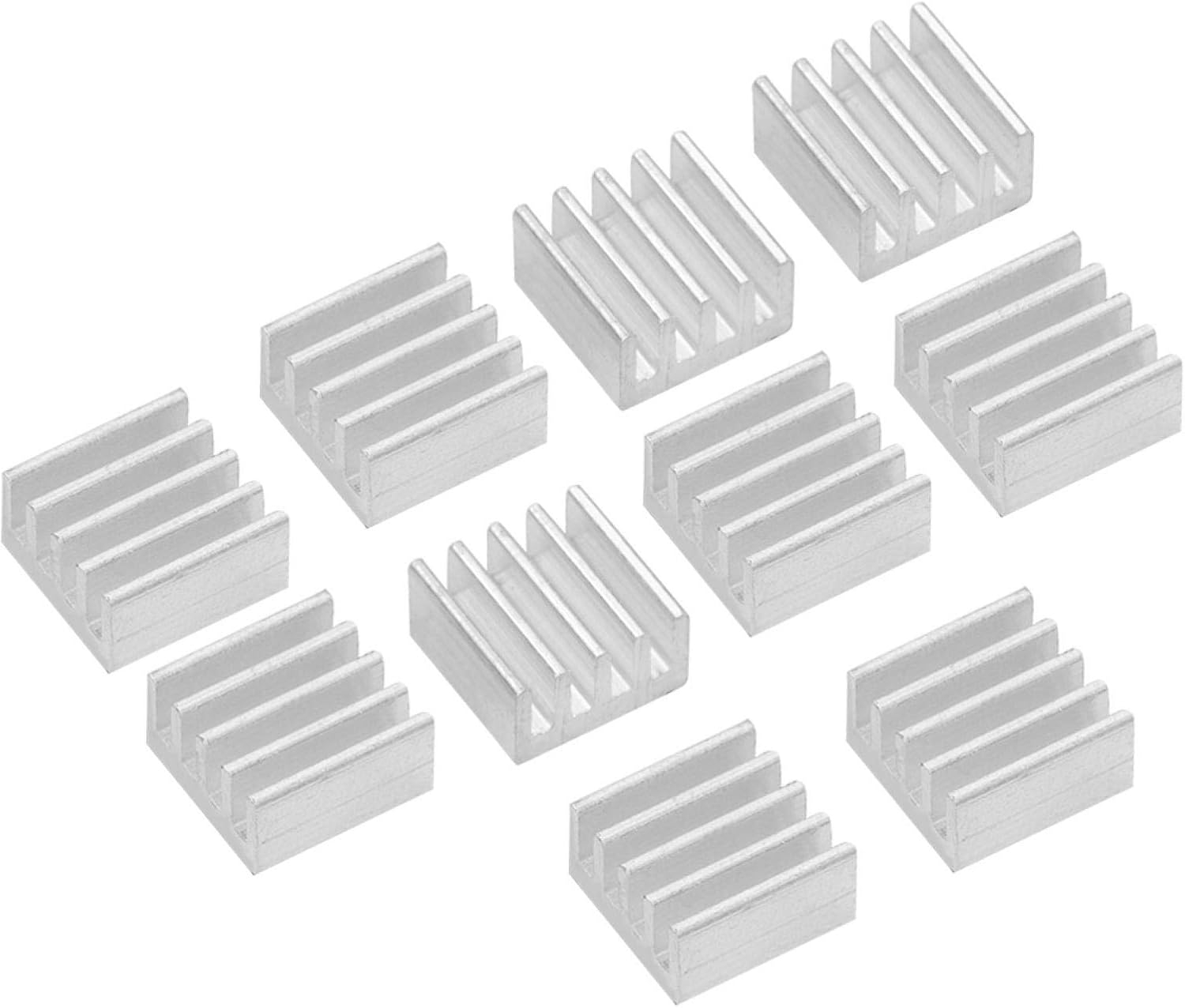

• 5 radiatoare din aluminiu cu adeziv, 11x11x5mm.

Instructiuni de montaj:

1. Se intrerupe alimentarea echipamentului inainte de montaj.
2. Suprafata cipului se curata de praf, grasime si alte impuritati.
3. Se indeparteaza folia de protectie de pe stratul adeziv.
4. Radiatorul se pozitioneaza central pe componenta, fara a atinge pini sau contacte electrice.
5. Se apasa uniform pentru fixarea completa a bazei adezive.
6. Alimentarea se reconecteaza dupa verificarea pozitiei radiatorului.

Utilizare:

Radiatorul preia caldura generata de componenta electronica si o disipa prin aripioarele din aluminiu. Se utilizeaza pentru racirea pasiva a cipurilor si modulelor care au o suprafata de montaj compatibila cu baza de 11x11mm.

Recomandari si precautii:

• Nu se monteaza peste pini, terminale sau contacte electrice.
• Suprafata componentei trebuie sa fie curata si uscata.
• Folia de protectie se indeparteaza numai inaintea montajului.
• Radiatorul trebuie pozitionat corect de la prima aplicare pentru a pastra aderenta stratului adeziv.
• Dimensiunile componentei si spatiul disponibil se verifica inainte de montaj.
• Produsul asigura racire pasiva si nu inlocuieste ventilatia activa atunci cand aplicatia necesita un flux de aer suplimentar.

Compatibilitate:

• Circuite integrate cu suprafata de montaj compatibila.
• Drivere pentru motoare pas cu pas.
• Module pentru imprimante 3D si CNC.
• Module Arduino, ESP32 si proiecte electronice DIY.
• Cipuri si componente electronice care necesita racire pasiva.
