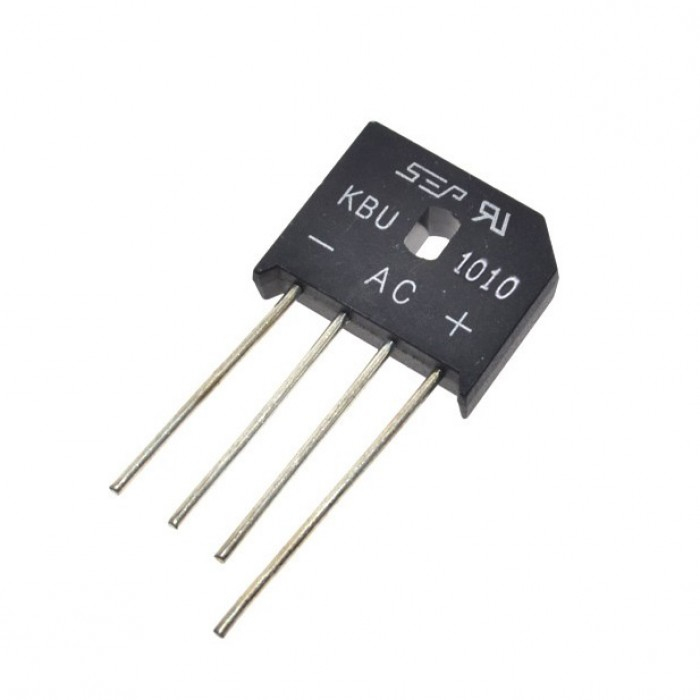

Puntea redresoare KBU1010 este o componenta care integreaza patru diode intr-un singur corp, pentru redresarea in punte a unei tensiuni alternative monofazate. Este destinata aplicatiilor cu curenti si tensiuni medii spre mari, unde este necesara conversia AC in DC.

Carcasa de tip KBU, din plastic turnat, are montaj THT (prin gaurire) si o gaura centrala de montaj, pentru fixarea pe un radiator in aplicatiile cu disipare termica ridicata. Este potrivita pentru surse de alimentare, incarcatoare si circuite de comanda a motoarelor DC alimentate din retea.

Caracteristici principale:

• Curent mediu redresat de 10A.
• Tensiune inversa repetitiva de varf de 1000V.
• Curent de suprasarcina de varf (nerepetitiv) de 240A.
• Carcasa KBU, cu gaura de montaj pentru radiator.
• Temperatura de functionare intre -55°C si +150°C.
• Montaj THT, cu 4 terminale.

Specificatii tehnice:

• Tip produs: punte redresoare (bridge rectifier).
• Model: KBU1010.
• Configuratie: monofazata, 4 diode.
• Tensiune inversa repetitiva de varf (V_RRM): 1000V.
• Curent mediu redresat (I_F(AV)): 10A.
• Curent de suprasarcina de varf, nerepetitiv (I_FSM): 240A.
• Cadere de tensiune directa (V_F): aproximativ 1.0V.
• Temperatura de functionare si stocare: -55°C pana la +150°C.
• Tip carcasa: KBU, plastic turnat.
• Dimensiuni carcasa: aproximativ 22.7x16.8x6.5 mm.
• Greutate: aproximativ 8 g.
• Numar terminale: 4 (THT).
• Semnificatie pini: - (DC-), ~ (AC), ~ (AC), + (DC+).

Continut pachet:

• 1 x punte redresoare KBU1010.

Instructiuni de montaj:

1. Cei doi pini centrali, marcati ~, se conecteaza la sursa de tensiune alternativa.
2. Pinul marcat + se conecteaza la borna pozitiva a circuitului de curent continuu.
3. Pinul marcat - se conecteaza la borna negativa (masa) a circuitului de curent continuu.
4. Pentru curenti apropiati de valoarea maxima, componenta se fixeaza pe un radiator, folosind gaura centrala de montaj.
5. Terminalele se lipesc sau se conecteaza ferm, evitand incalzirea excesiva a componentei la lipire.

Utilizare:

Puntea redreseaza tensiunea alternativa aplicata pe cei doi pini ~, livrand la iesire (+/-) o tensiune continua pulsatorie, care poate fi ulterior filtrata cu un condensator pentru reducerea ondulatiilor. Se dimensioneaza in functie de curentul si tensiunea maxima ale aplicatiei, pastrand o marja fata de valorile nominale.

Recomandari si precautii:

• Curentul mediu nu trebuie sa depaseasca 10A, iar tensiunea inversa maxima nu trebuie sa depaseasca 1000V.
• La curenti mari, se recomanda montarea pe radiator, pentru evacuarea caldurii.
• Polaritatea terminalelor +, - si ~ trebuie respectata la conectare.
• Componenta se protejeaza de umezeala si de temperaturi peste +150°C.
• Lipirea terminalelor se face rapid, pentru a evita supraincalzirea jonctiunilor interne.

Compatibilitate:

• Surse de alimentare liniare si in comutatie, pentru redresare AC-DC.
• Circuite de incarcare acumulatori.
• Circuite de comanda a motoarelor DC alimentate din retea.
• Aplicatii monofazate de 50Hz si 60Hz.
