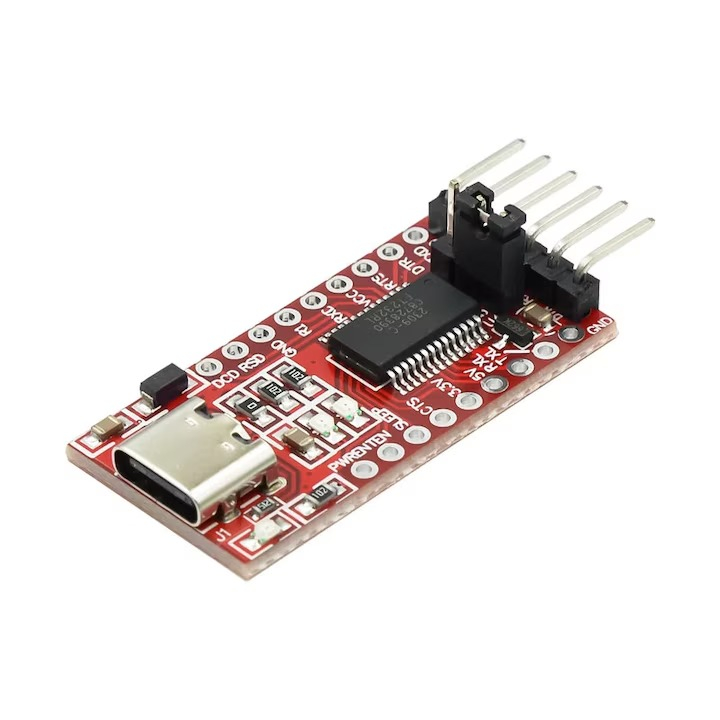

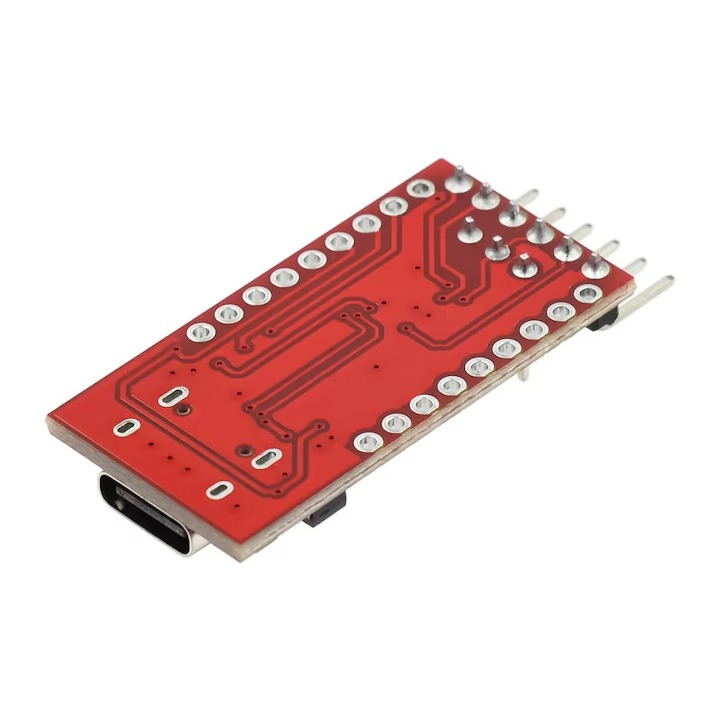

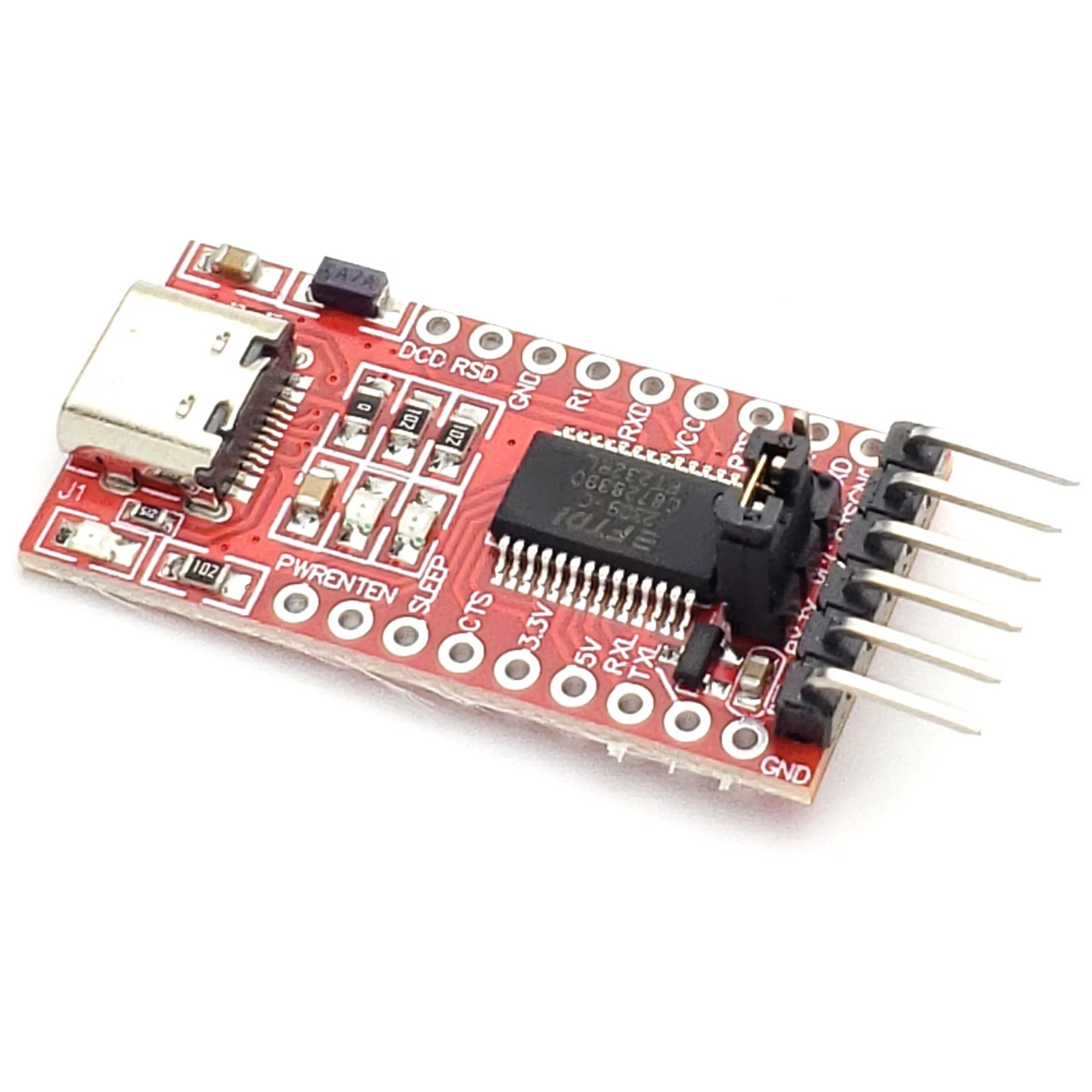

Convertorul USB Type-C la TTL realizeaza comunicarea seriala dintre portul USB al unui calculator si interfata UART TTL a unei placi de dezvoltare sau a unui modul electronic. Circuitul FT232RL gestioneaza conversia USB-serial, iar LED-urile RXD si TXD permit urmarirea activitatii de comunicare.

Modulul suporta niveluri de 3.3V si 5V si este prevazut cu siguranta resetabila pentru protectia alimentarii USB la supracurent.

Specificatii tehnice:

• Tip produs: convertor USB-TTL / programator serial
• Circuit integrat: FT232RL
• Conector USB: Type-C
• Interfata dispozitiv: UART TTL
• Niveluri acceptate: 3.3V si 5V
• Indicator transmisie: LED TXD
• Indicator receptie: LED RXD
• Protectie alimentare USB: siguranta resetabila de 500mA
• Pini disponibili: DTR, RXD, TXD, VCC, CTS si GND
• Pas pini: 2,54mm
• Dimensiuni modul: 32,5 x 17mm

Compatibilitate:

• Placi de dezvoltare si microcontrolere cu interfata UART TTL de 3.3V sau 5V
• Placi compatibile Arduino care permit programarea prin interfata seriala
• Module GPS, Bluetooth, Wi-Fi si alte dispozitive cu comunicare UART TTL
• Calculatoare echipate cu USB, folosind un cablu corespunzator cu mufa USB Type-C pentru conectarea modulului

Instructiuni de conectare si utilizare:

• Verificati nivelul logic necesar dispozitivului conectat: 3.3V sau 5V.
• Conectati pinul TXD al convertorului la pinul RX al dispozitivului.
• Conectati pinul RXD al convertorului la pinul TX al dispozitivului.
• Realizati conexiunea comuna intre pinii GND ai celor doua dispozitive.
• Conectati pinul VCC numai daca dispozitivul trebuie alimentat prin modul si tensiunea este compatibila.
• Pinul DTR poate fi utilizat pentru functia de auto-reset la placile care suporta programarea seriala automata.
• Conectati modulul la calculator folosind un cablu USB Type-C si selectati portul serial corespunzator in aplicatia utilizata.

Recomandari si precautii:

• Nu aplicati 5V unui dispozitiv care functioneaza exclusiv cu nivel logic de 3.3V.
• Verificati pinout-ul dispozitivului inainte de alimentare; ordinea pinilor poate diferi intre module.
• Nu confundati interfata UART TTL cu standardul RS-232, care utilizeaza alte niveluri electrice.
• Deconectati alimentarea inainte de modificarea legaturilor dintre pini.
• Siguranta resetabila de 500mA protejeaza alimentarea USB la supracurent, dar nu inlocuieste verificarea consumului dispozitivului conectat.
