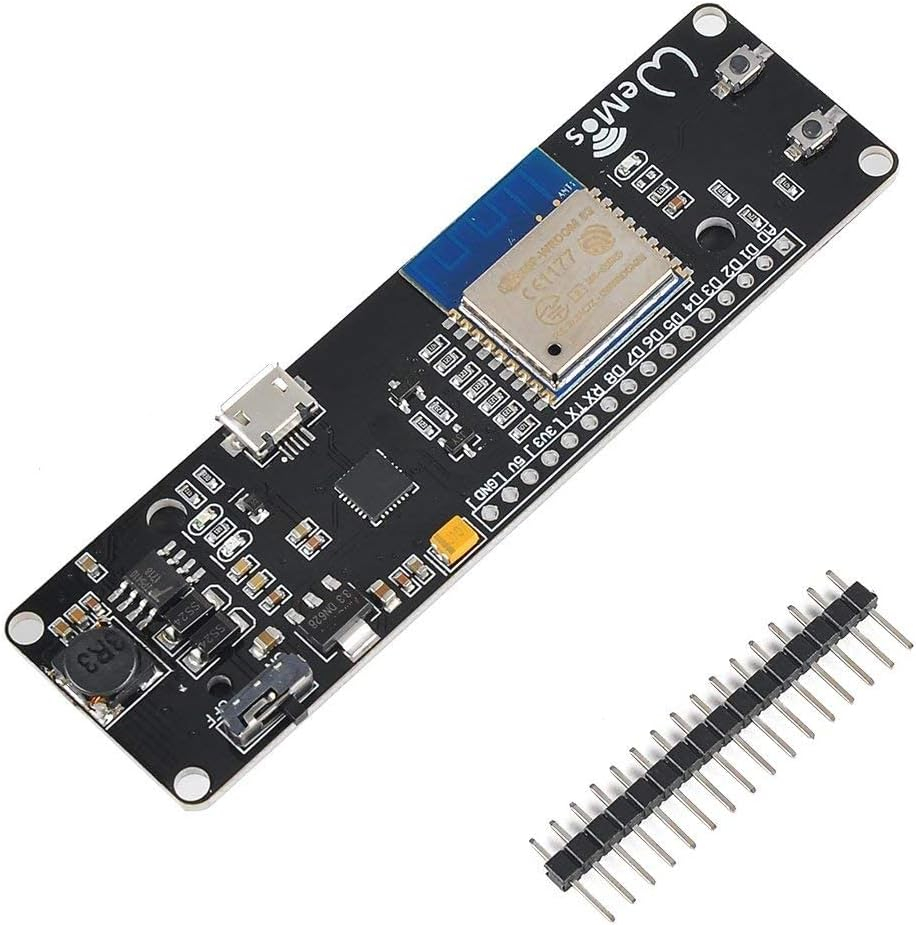

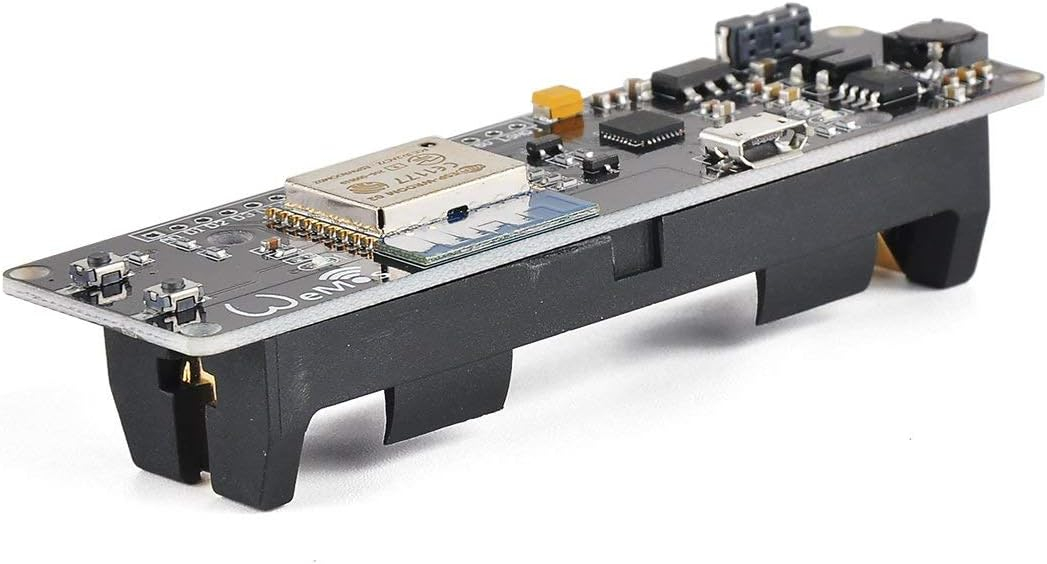

Placa de dezvoltare Wemos ESP-WROOM-02 este bazata pe modulul ESP8266 si este potrivita pentru proiecte IoT, automatizari, senzori wireless, controlere WiFi si aplicatii compatibile NodeMCU. Modulul integreaza slot pentru acumulator 18650, circuit de incarcare si intrerupator pentru controlul alimentarii.

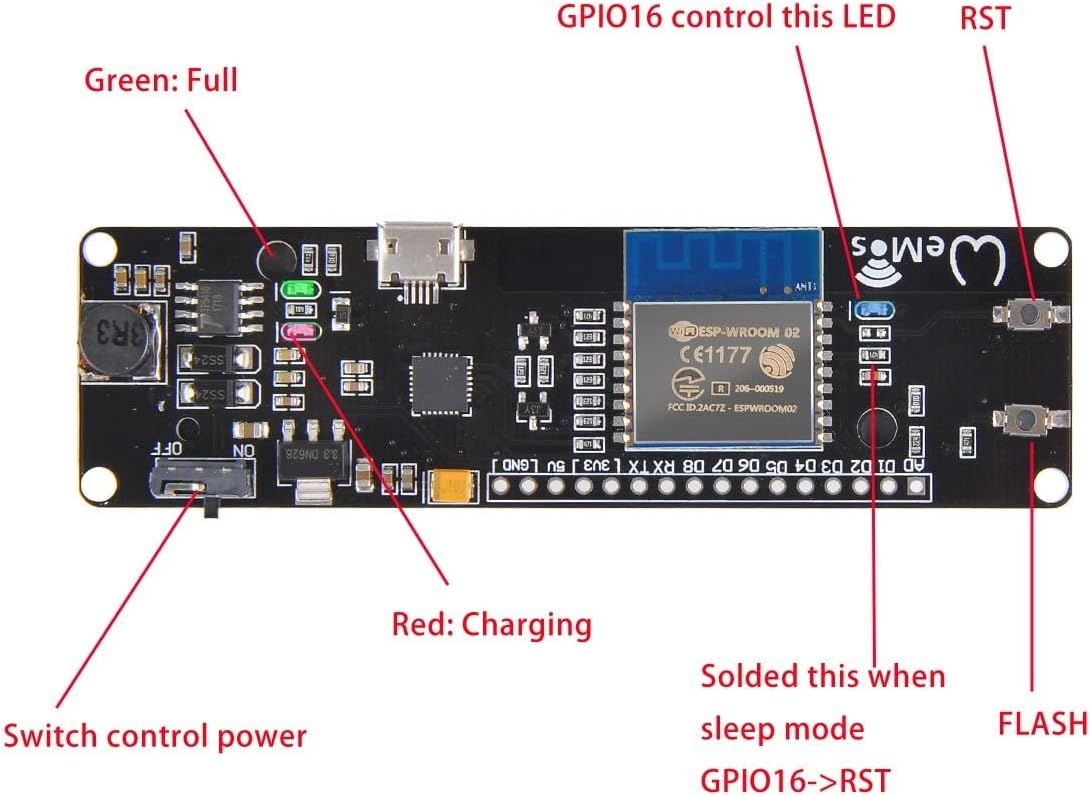

Placa poate fi utilizata in timp ce acumulatorul se incarca. Indicatorul LED arata starea de incarcare: rosu pentru incarcare si verde pentru incarcare completa. Modulul include protectie la suprasarcina si protectie la supradescarcare, utile in aplicatii alimentate cu acumulator.

Placa dispune de 10 pini digitali pentru citire, scriere, intreruperi, PWM si I2C, intrare analogica A0, LED suplimentar programabil pe GPIO16, butoane Flash si RST, precum si conector SMT care poate fi utilizat pentru modul de repaus.

Atentie: acumulatorul 18650 nu este inclus. Respectati polaritatea +/- la introducerea acumulatorului; montarea inversa poate deteriora cipul de incarcare.

Specificatii tehnice:

• Tip produs: placa dezvoltare ESP8266
• Model: Wemos ESP-02 Motherboard
• Modul WiFi: ESP-WROOM-02 / ESP8266
• Compatibilitate: NodeMCU

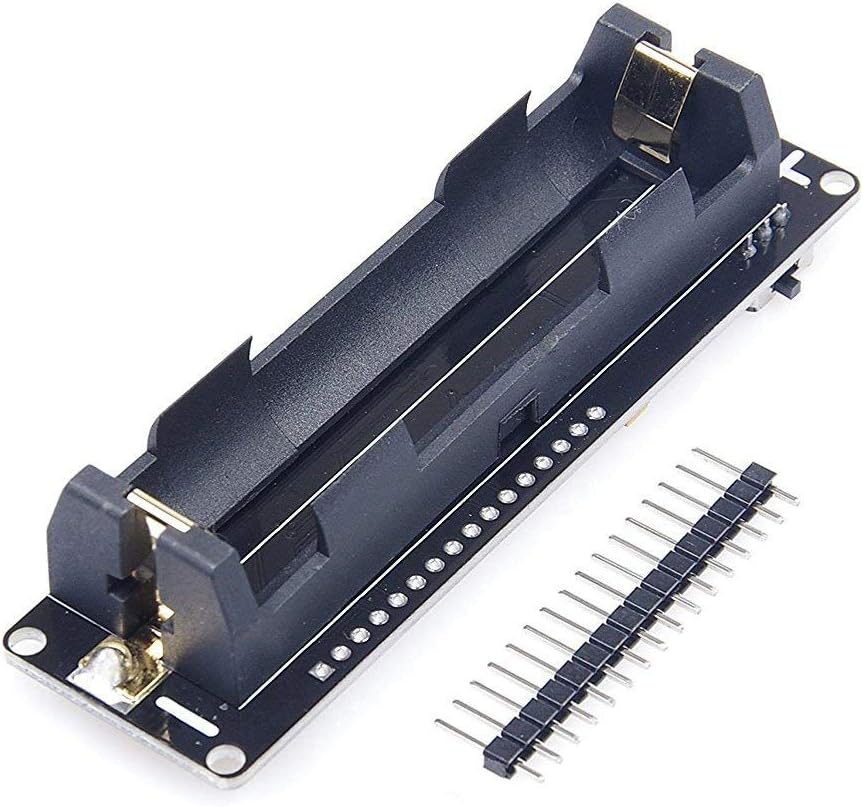

• Alimentare: slot pentru acumulator 18650
• Acumulator inclus: nu
• Sistem incarcare acumulator: integrat
• Port incarcare: micro USB
• Curent incarcare: 0.5A
• Curent iesire: 1A
• Indicator incarcare: LED rosu
• Indicator incarcare completa: LED verde
• Utilizare in timpul incarcarii: da
• Intrerupator alimentare: da
• Butoane: Flash si RST
• Conector SMT pentru sleep mode: da
• LED programabil suplimentar: GPIO16
• Pini digitali: 10 pini
• Functii pini digitali: citire, scriere, intrerupere, PWM, I2C
• Suport functie line: da, exceptand D0
• Intrare analogica: 1 x A0
• Protectie: suprasarcina
• Protectie: supradescarcare
• Utilizare recomandata: IoT, proiecte WiFi, automatizari, senzori, prototipare, aplicatii alimentate cu acumulator 18650

Instructiuni de montaj / utilizare:

• Introduceti acumulatorul 18650 respectand polaritatea +/- marcata pe placa.
• Nu introduceti acumulatorul invers; conectarea gresita poate deteriora cipul de incarcare.
• Nu folositi acumulatori deteriorati, umflati sau nepotriviti pentru aplicatia dorita.
• Conectati placa la incarcare prin portul micro USB.
• Verificati indicatorul LED: rosu pentru incarcare si verde pentru incarcare completa.
• Folositi intrerupatorul pentru controlul alimentarii placii.
• Verificati pinout-ul inainte de conectarea senzorilor, modulelor sau consumatorilor externi.
• Acordati atentie tensiunii si polaritatii la intrarea analogica A0; nu conectati semnale peste limita admisa de placa.
• Nu depasiti curentul de iesire de 1A.
• Pentru utilizarea functiei sleep mode, verificati conexiunea GPIO16-RST inainte de lipire.
• Pentru proiecte alimentate permanent sau cu acumulatori litiu, montajul trebuie realizat sau verificat de o persoana competenta.
• Interventiile necorespunzatoare pot deteriora placa si pot duce la pierderea garantiei.
