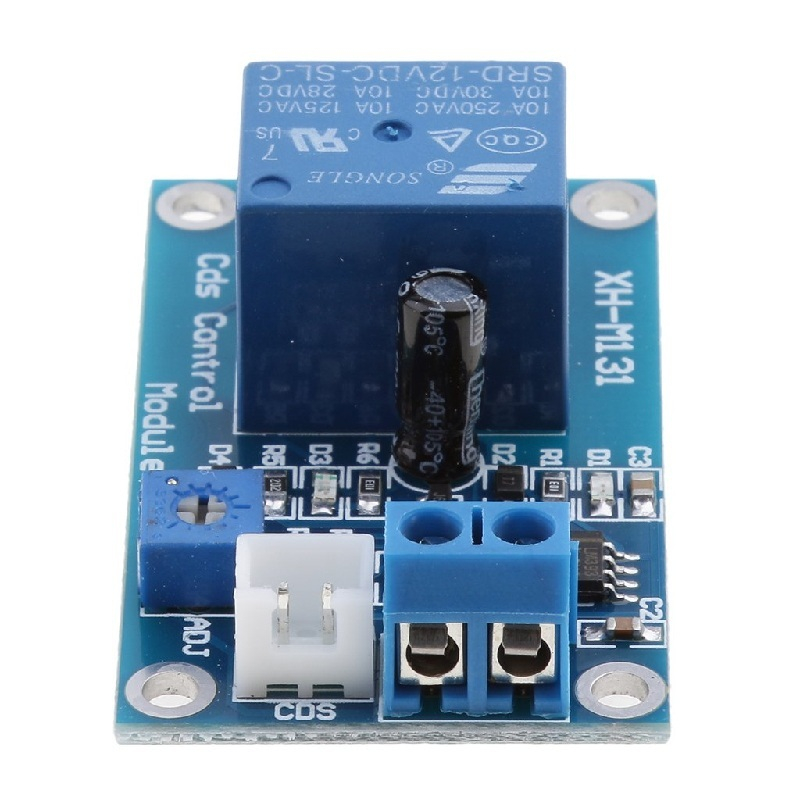

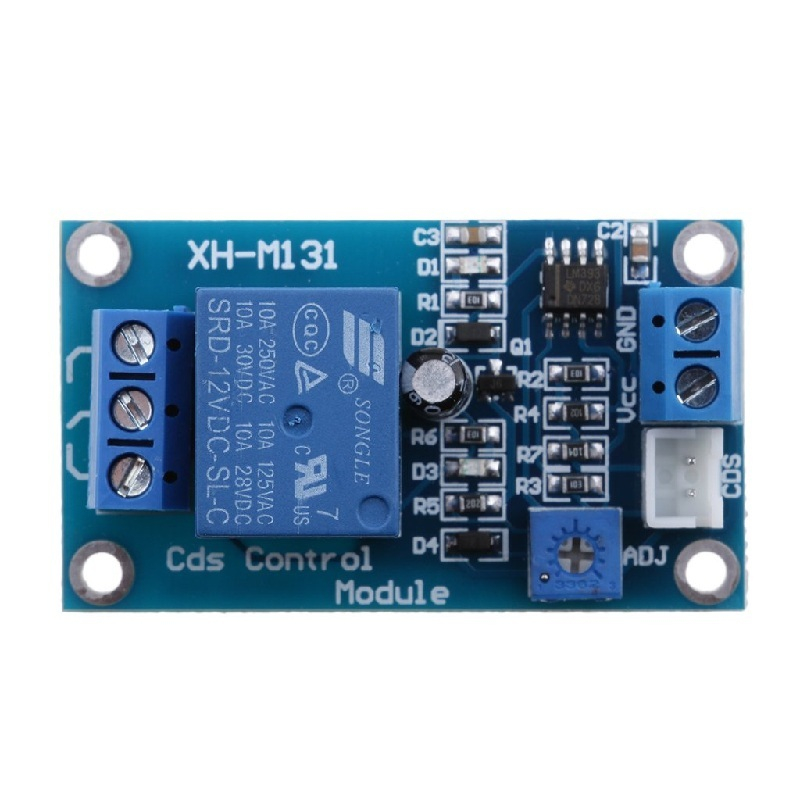

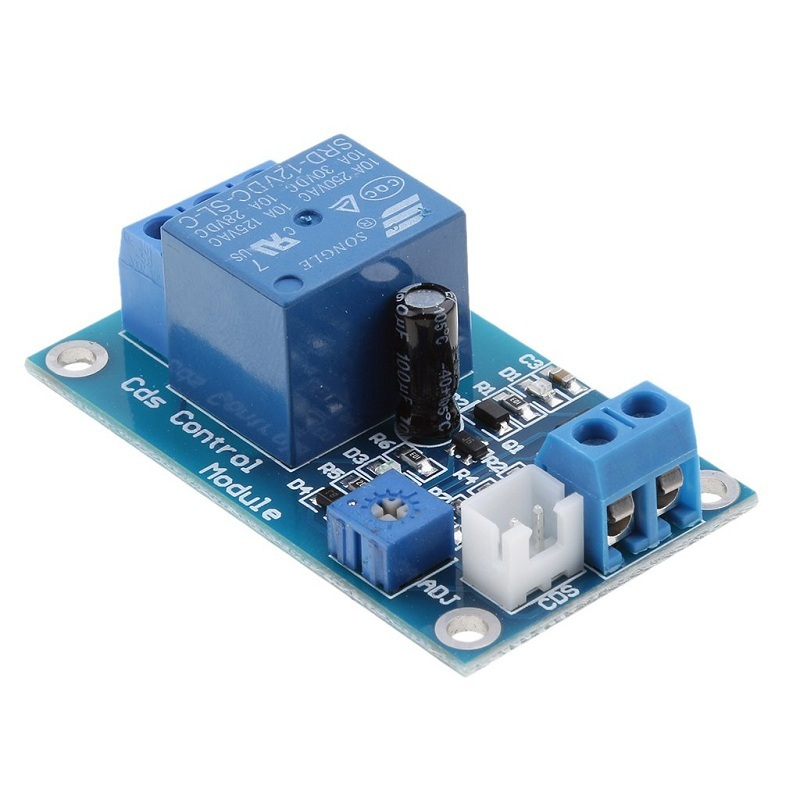

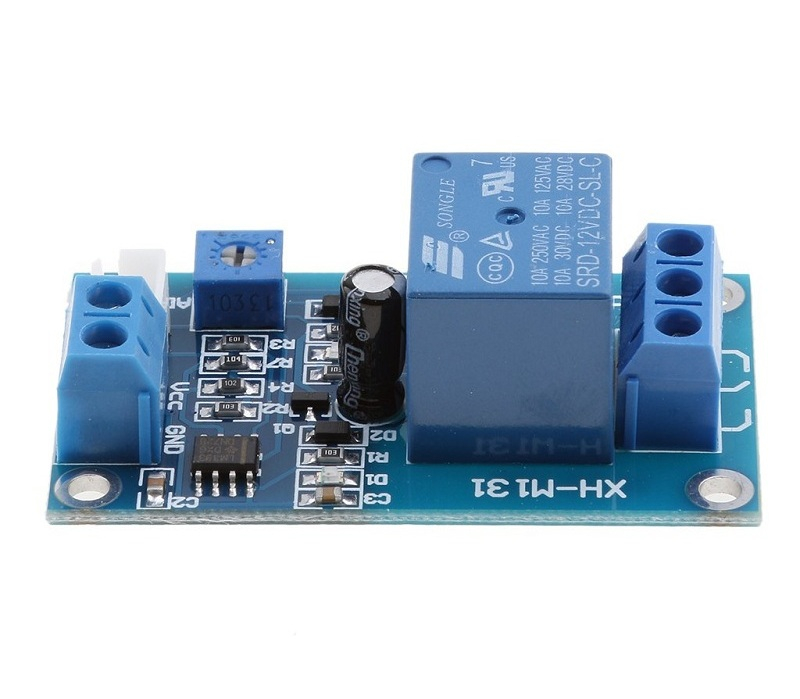

Modulul XH-M131 este un senzor de lumina cu releu, utilizat pentru pornirea sau oprirea automata a unei sarcini in functie de intensitatea luminii detectate. Pragul de declansare se poate regla din potentiometrul de pe placa.

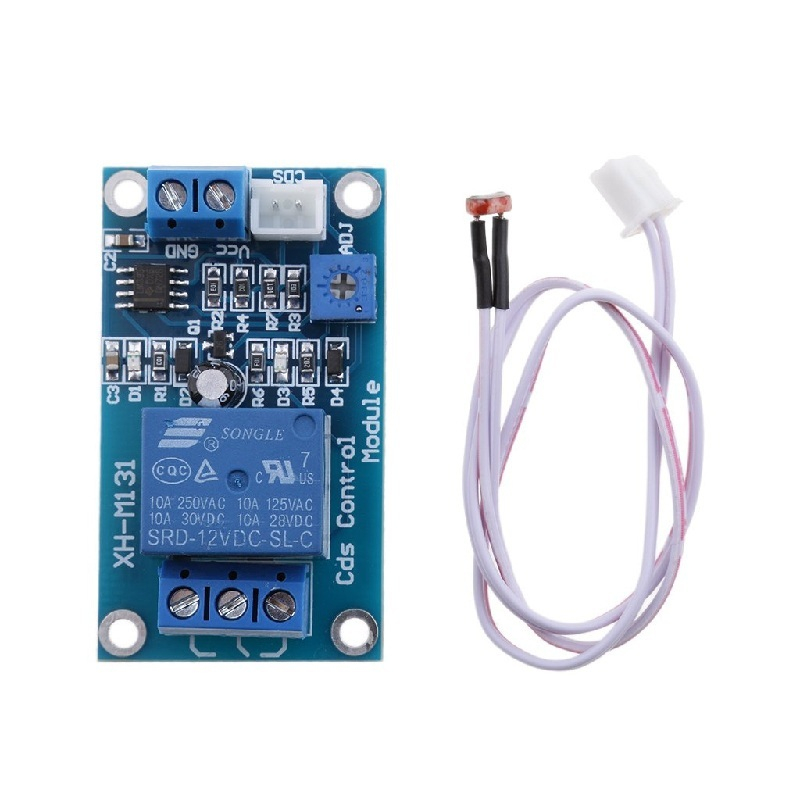

Aceasta este varianta cu alimentare 12V DC, echipata cu releu SRD-12VDC-SL-C. Fotorezistenta externa permite pozitionarea senzorului de lumina separat de placa de control, in zona in care trebuie detectat nivelul de iluminare.

LED-ul rosu indica alimentarea modulului, iar LED-ul albastru indica activarea releului. Iesirea releului are contacte NO, COM si NC, permitand utilizarea in configuratie normal deschisa sau normal inchisa, in functie de aplicatie.

Specificatii tehnice:

• Tip produs: modul senzor lumina cu releu
• Model: XH-M131
• Varianta: 12V
• Releu: SRD-12VDC-SL-C
• Tensiune alimentare modul: 12V DC
• Senzor: fotorezistenta externa
• Prag declansare: reglabil din potentiometru
• Contacte iesire releu: NO, COM, NC
• Capacitate contacte releu: 10A 250V AC, 10A 125V AC, 10A 30V DC, 10A 28V DC
• Indicator alimentare: LED rosu
• Indicator releu activ: LED albastru
• Dimensiuni modul: 53mm x 31mm x 19mm

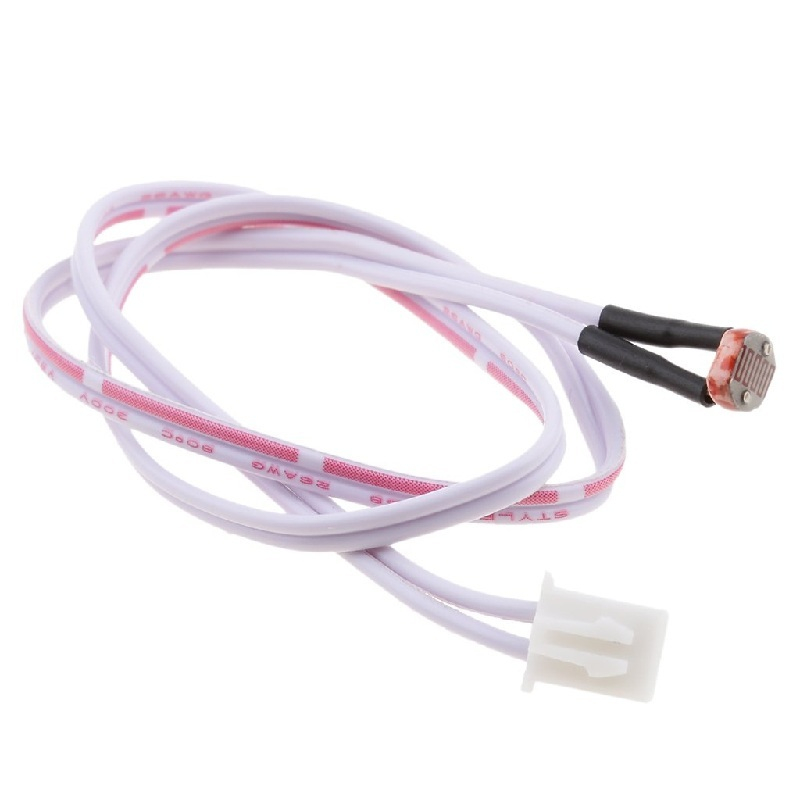

• Cablu fotorezistenta: inclus

Instructiuni de montaj / utilizare:

• Alimentati modulul la 12V DC, respectand polaritatea.
• Pozitionati fotorezistenta in zona in care doriti detectarea nivelului de lumina.
• Reglati pragul de declansare din potentiometru.
• Conectati sarcina la contactele releului: normal open (NO), terminal comun (COM), normal closed (NC), in functie de modul de lucru dorit.
• Nu depasiti capacitatea contactelor releului: 10A 250V AC sau 10A 30V DC, in functie de aplicatie.
• Pentru sarcini la tensiune periculoasa sau curenti mari, montajul trebuie realizat de o persoana competenta.
• Instalati produsul conform scopului pentru care a fost proiectat; interventiile necorespunzatoare pot avaria produsul si pot duce la pierderea garantiei.
