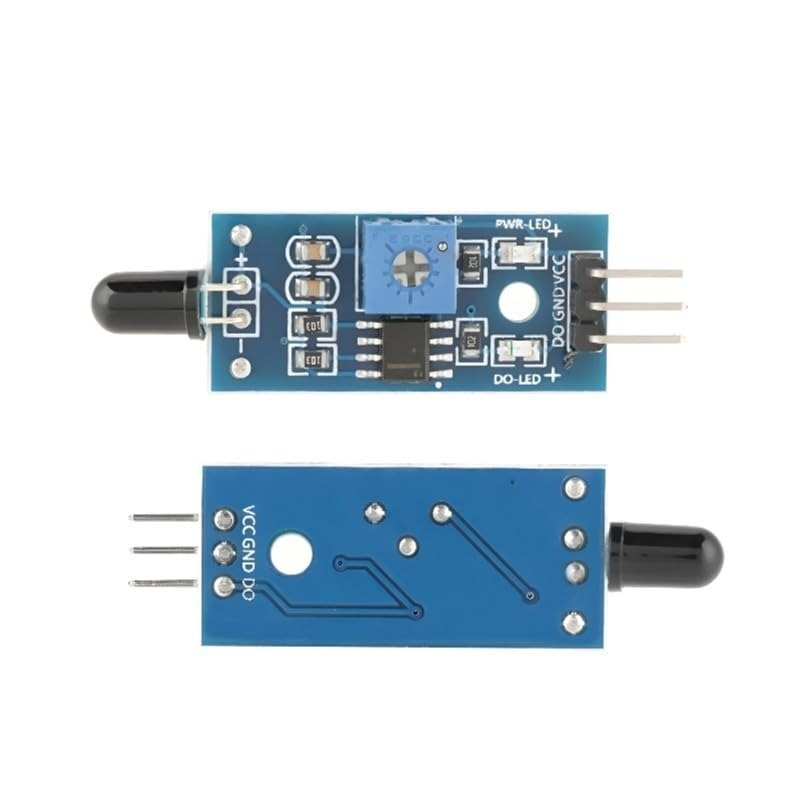

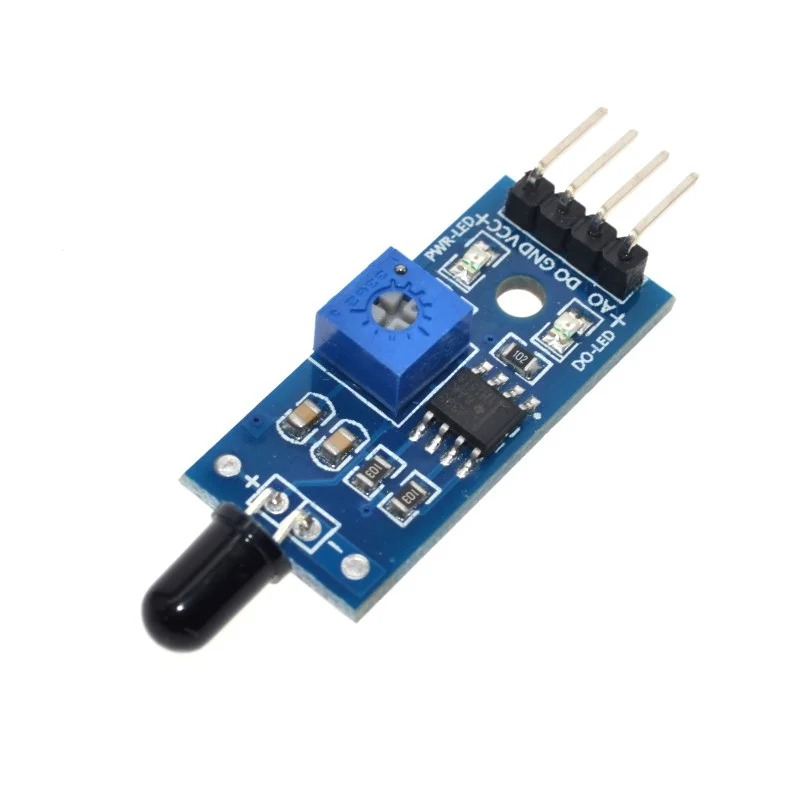

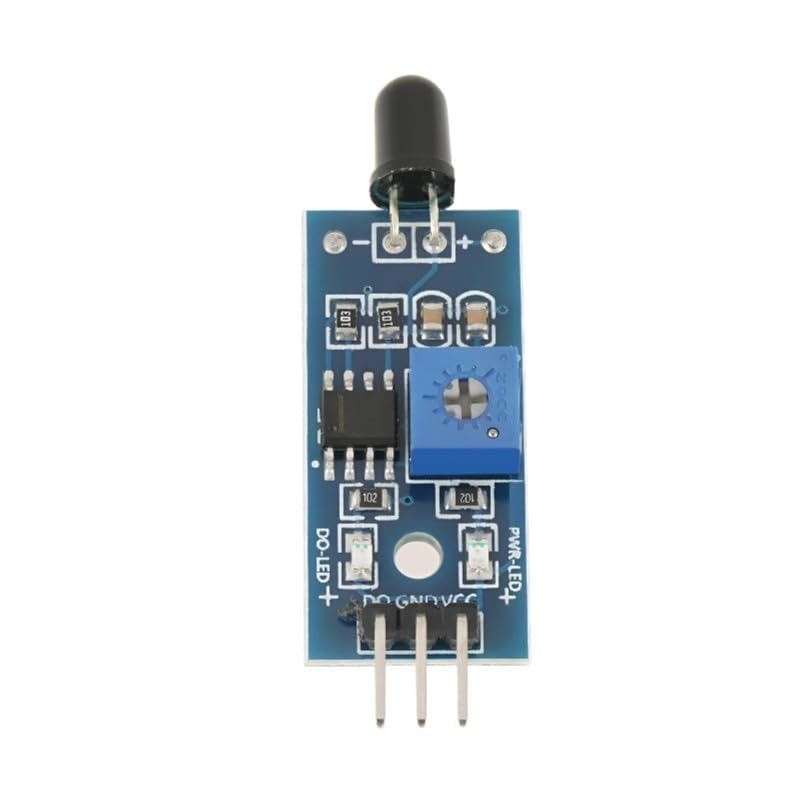

Senzor flacara infrarosu LM393, utilizat pentru detectia flacarii in proiecte electronice, Arduino, ESP32, sisteme de avertizare, automatizari si aplicatii DIY.

Modulul detecteaza radiatia infrarosie asociata flacarii, in intervalul 760nm-1100nm. Pragul de detectie se poate regla din potentiometru, iar iesirea poate fi folosita digital prin DO sau analogic prin AO.


Specificatii tehnice:

• Tip produs: senzor flacara infrarosu
• Comparator: LM393
• Tensiune de lucru: 3.3V-5V DC
• Lungime de unda detectie: 760nm-1100nm
• Distanta test detectie flacara: pana la 80cm
• Unghi detectie: 60°
• Prag detectie: reglabil din potentiometru
• Iesire digitala: DO, semnal TTL 0/1
• Iesire analogica: AO, tensiune analogica
• Curent iesire comparator: peste 15mA
• Dimensiuni PCB: 32x14mm
• Montaj: gaura de fixare pe PCB

Instructiuni de montaj / utilizare:

• Conectati pinul VCC la 3.3V sau 5V DC.
• Conectati pinul GND la masa circuitului.
• Conectati pinul DO la o intrare digitala pentru detectie de tip prezent/absent flacara.
• Conectati pinul AO la o intrare analogica pentru citirea nivelului semnalului detectat.
• Orientati senzorul catre zona unde doriti detectia flacarii.
• Reglati pragul de declansare din potentiometru, in functie de distanta si intensitatea flacarii.
• Testati senzorul in conditiile reale de utilizare, deoarece lumina ambientala si sursele infrarosii pot influenta detectia.
• Nu folositi senzorul ca sistem unic de siguranta pentru incendiu; este destinat proiectelor electronice si aplicatiilor de detectie simple.
