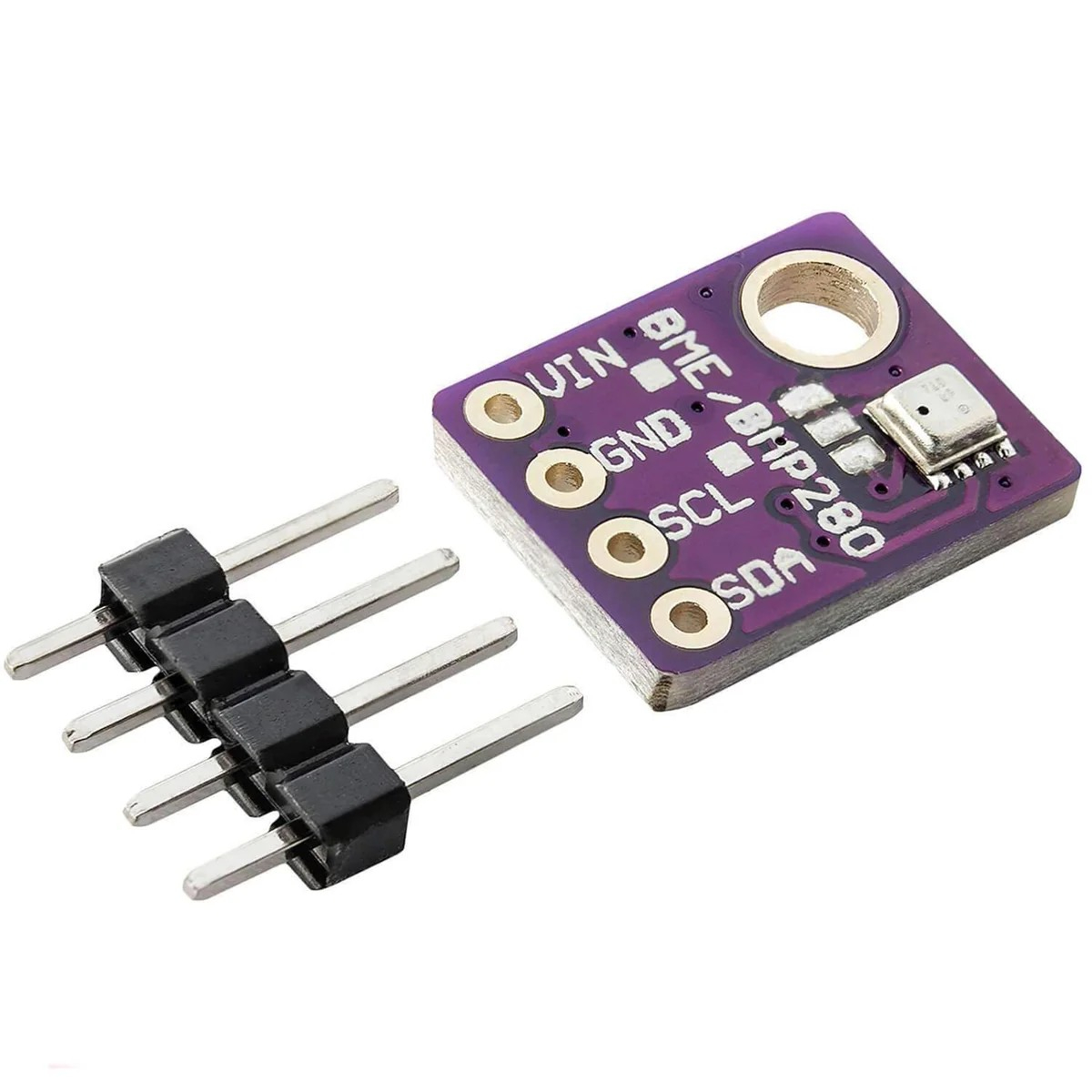

Modulul senzor BME280 5V este o placa compacta pentru masurarea temperaturii, umiditatii relative si presiunii atmosferice prin interfata I2C. Produsul este potrivit pentru statii meteo, sisteme de monitorizare a mediului si automatizari cu microcontroler, unde datele pot fi afisate, inregistrate sau utilizate in procese de control.

Integrarea celor trei functii de masurare intr-un singur modul compact reduce numarul componentelor necesare pentru monitorizarea conditiilor ambientale. Datele digitale pot fi citite, afisate sau inregistrate de un microcontroler pentru urmarirea variatiilor mediului si realizarea sistemelor de automatizare.

Specificatii tehnice:

• Varianta: GY-BME280-5V

• Senzor: BME280

• Parametri masurati: temperatura, umiditate relativa si presiune atmosferica

• Tensiune de alimentare modul: 3.3-5V DC

• Interfata disponibila: I2C

• Frecventa maxima I2C: 3.4MHz

• Interval temperatura: -40...+85°C

• Interval umiditate relativa: 0-100% RH

• Interval presiune: 300-1100hPa

• Control masurari: senzorii de umiditate si presiune pot fi activati sau dezactivati independent

• Dimensiuni modul: 13.4x10.6mm

Continut pachet:

• 1 x Modul senzor GY-BME280-5V

• 1 x Header tata cu 4 pini

Instructiuni de montaj:

1. Header-ul se lipeste pe placa daca aplicatia necesita montaj pe breadboard sau conectare prin fire Dupont.

2. In timpul lipirii se evita incalzirea prelungita a placii si contaminarea capsulei senzorului cu aliaj, flux sau solvent.

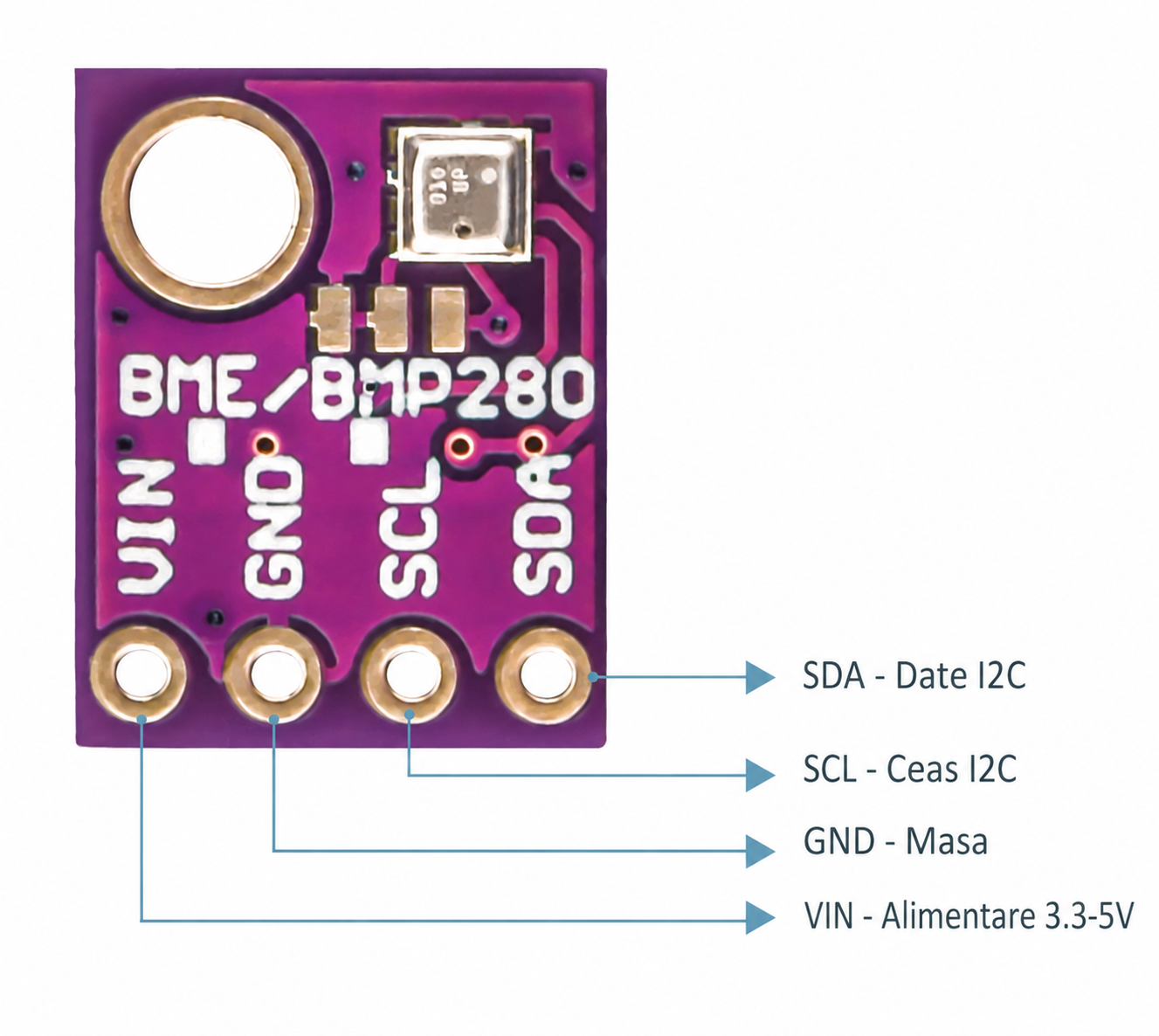

3. Conexiunile se realizeaza conform marcajelor modulului:

   • VIN: alimentare

   • GND: masa

   • SCL: semnal de ceas I2C

   • SDA: linie de date I2C

4. Continuitatea si absenta scurtcircuitelor se verifica inainte de alimentare.

5. Magistrala I2C se scaneaza pentru identificarea adresei utilizate de modul.

6. Placa se monteaza astfel incat orificiul capsulei senzorului sa ramana expus aerului ambiental.

Utilizare:

Pentru citirea datelor se poate utiliza biblioteca Adafruit BME280 impreuna cu Adafruit Unified Sensor sau un driver compatibil BME280. Dupa initializarea comunicatiei I2C, programul poate solicita si prelucra individual valorile masurate.

Recomandari si precautii:

• Capsula senzorului nu se atinge si nu se acopera cu adeziv, lac sau material izolator.

• Modulul nu se introduce in lichid si se protejeaza impotriva condensului.

• Montajul langa regulatoare, procesoare, rezistente de putere sau alte surse de caldura poate influenta masurarea temperaturii.

• Tensiunea de alimentare si nivelurile logice ale sistemului trebuie verificate inainte de conectare.

• Frecventa maxima admisa pentru magistrala I2C nu trebuie depasita.

• Modulul se manipuleaza cu protectie impotriva descarcarilor electrostatice.
