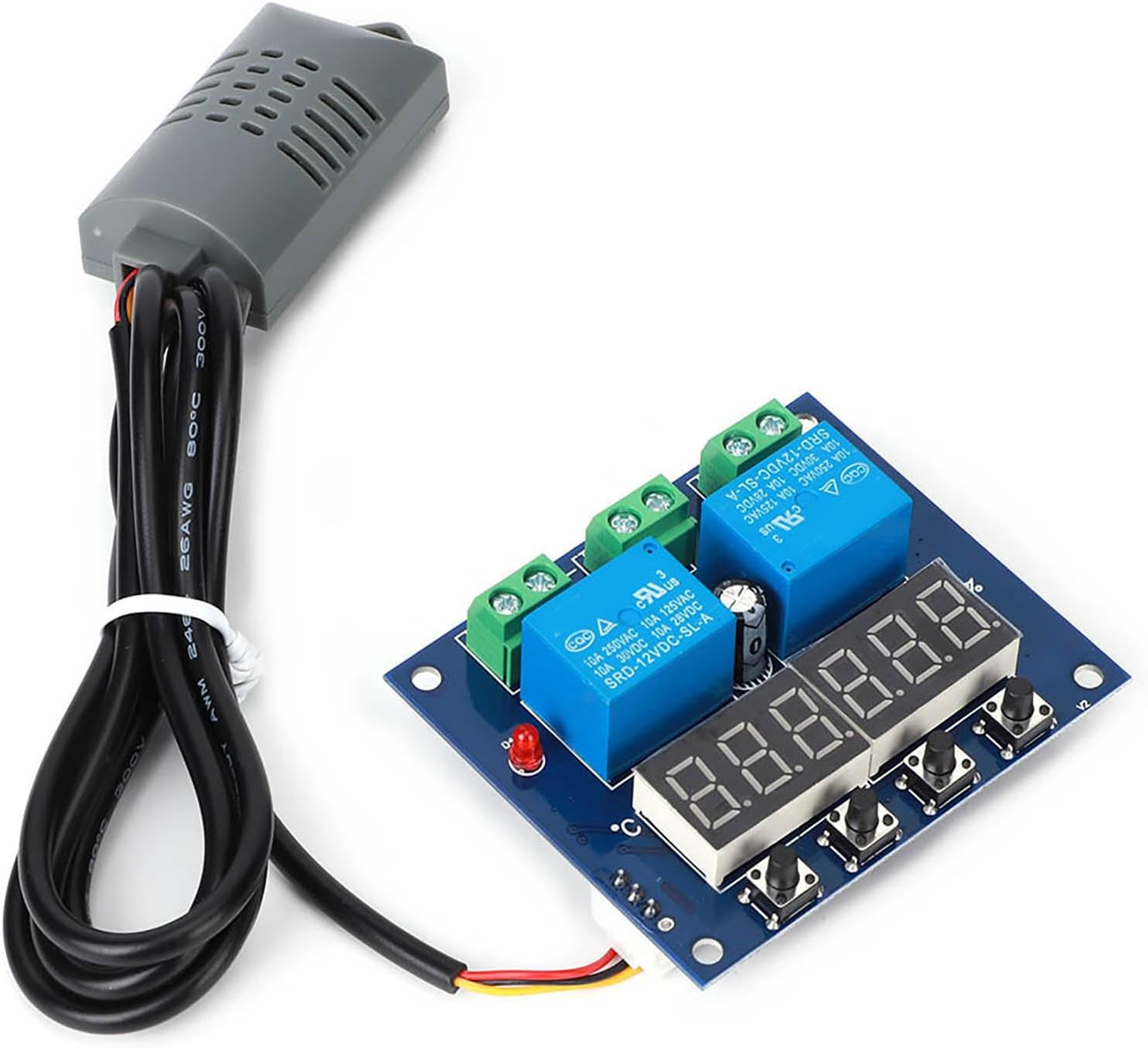

Modulul XH-M452 este un controler digital destinat masurarii si reglarii automate a temperaturii si umiditatii. Valorile sunt afisate simultan pe cele doua afisaje digitale, iar sarcinile conectate pot fi comandate separat prin intermediul celor doua relee integrate.

Modulul este echipat cu doua relee JQC3F-12VDC-A: unul pentru controlul temperaturii si unul pentru controlul umiditatii. Pragurile de pornire si oprire se configureaza din butoanele de pe placa.

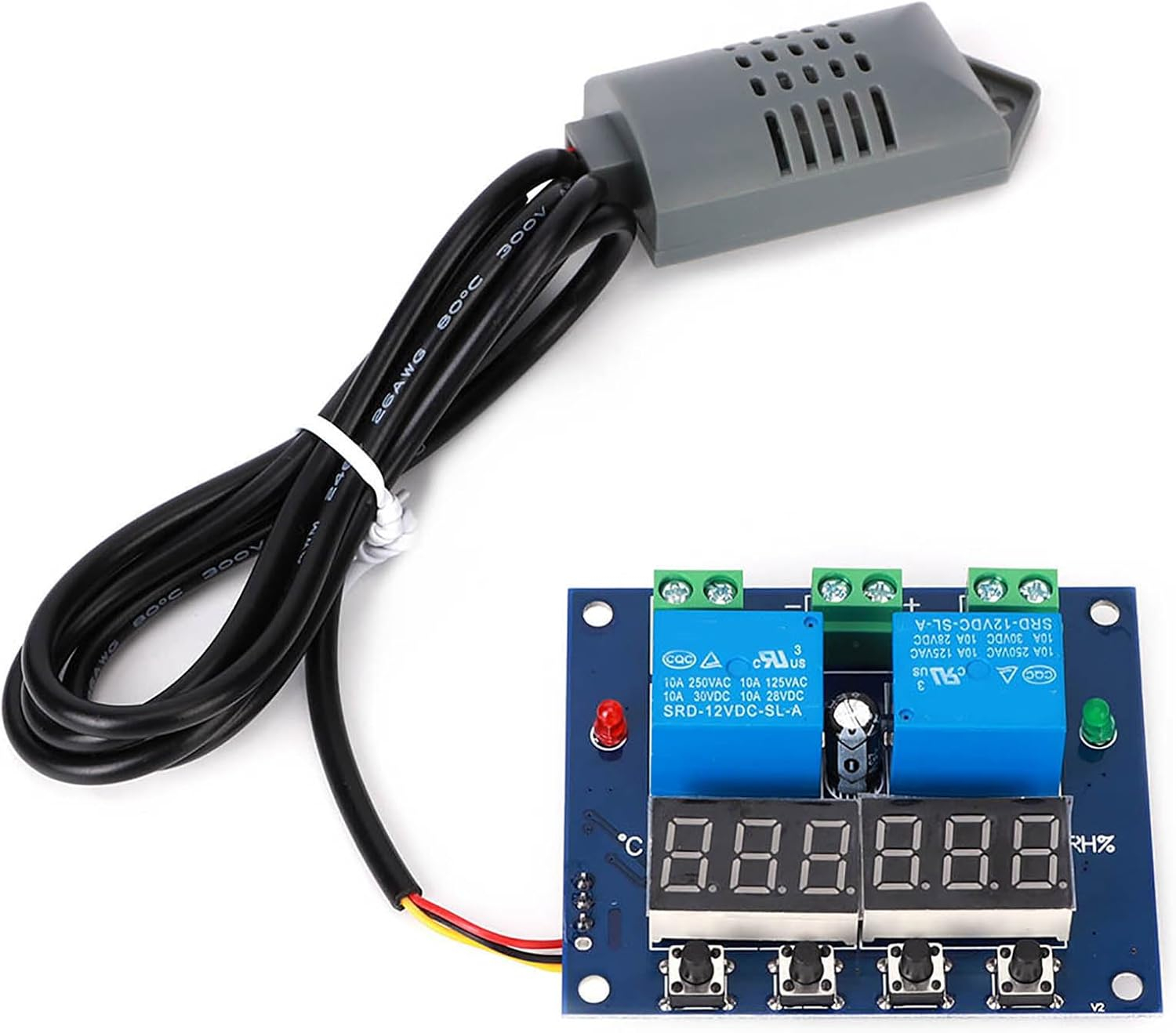

Senzorul extern, prevazut cu un cablu de 1m, permite masurarea temperaturii si umiditatii la distanta fata de placa de control. Produsul poate fi utilizat in incubatoare, sere, terarii, sisteme de ventilatie, spatii de depozitare si alte aplicatii de automatizare.

Specificatii tehnice:

• Tip produs: controler digital de temperatura si umiditate
• Model: XH-M452
• Tensiune de alimentare: 12V DC
• Domeniu temperatura: -20°C pana la 60°C
• Rezolutie afisare temperatura: 0.1°C
• Rezolutie afisare umiditate: 0.1%RH
• Domeniu umiditate: neconfirmat
• Tip iesire: doua relee
• Model relee: JQC3F-12VDC-A
• Control temperatura: releu separat
• Control umiditate: releu separat
• Senzor: temperatura si umiditate, extern
• Lungime cablu senzor: 1m
• Afisaj: digital dublu
• Dimensiuni modul: 65x55x28mm
• Greutate: 71g

Aplicatii recomandate:

• controlul temperaturii si umiditatii in incubatoare;
• automatizari pentru sere si terarii;
• comanda ventilatoarelor, incalzitoarelor si umidificatoarelor;
• camere de depozitare si dulapuri tehnice;
• proiecte electronice si sisteme DIY.

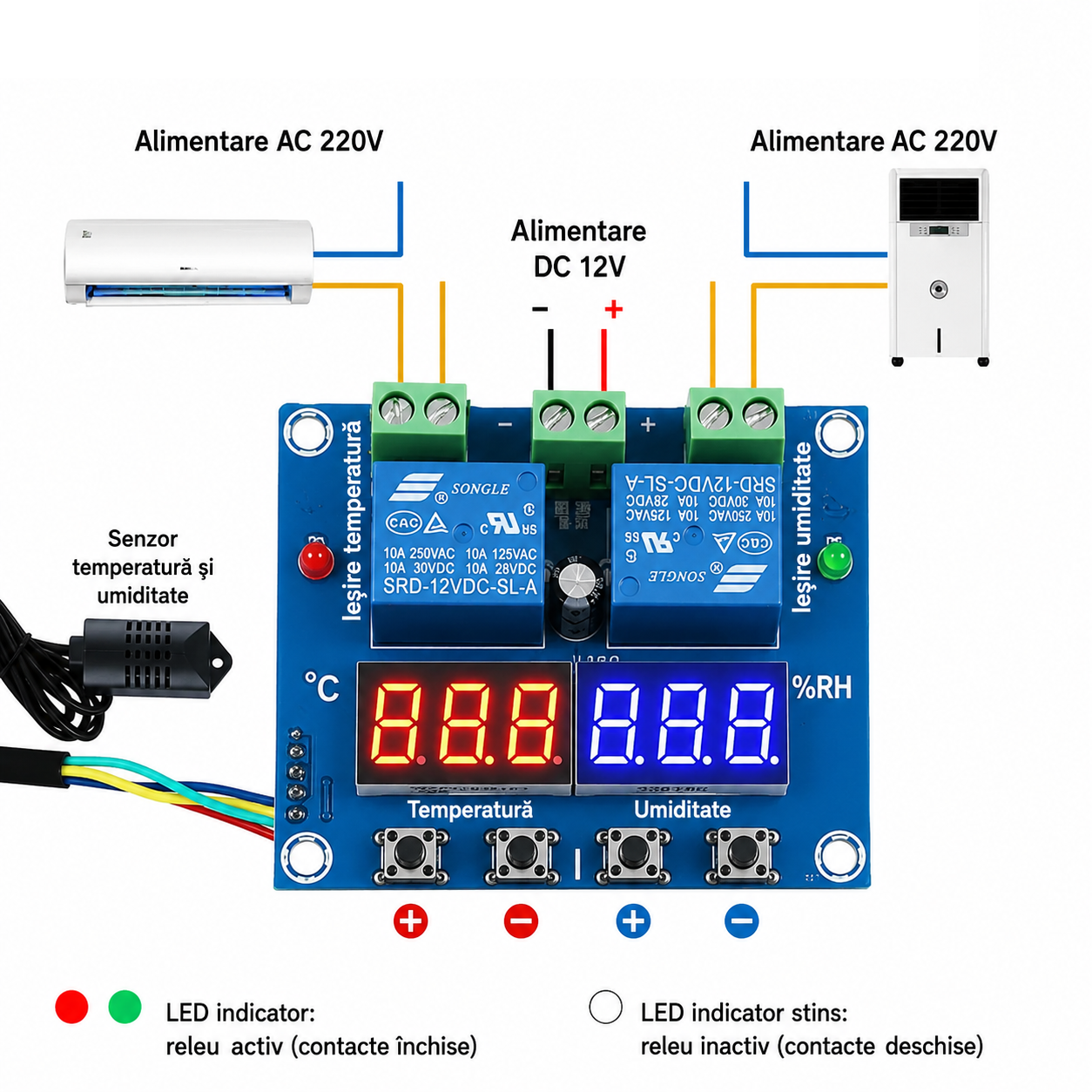

Instructiuni de montaj / utilizare:

• Alimentati modulul la 12V DC, respectand polaritatea.
• Pozitionati senzorul in zona in care trebuie masurate temperatura si umiditatea.
• Configurati separat pragurile pentru temperatura si umiditate din butoanele modulului.
• Conectati sarcina pentru temperatura la releul corespunzator.
• Conectati sarcina pentru umiditate la releul corespunzator.
• Verificati marcajele bornelor inainte de conectare.
• Nu depasiti capacitatea nominala inscrisa pe releele JQC3F-12VDC-A.
• Pentru sarcini alimentate la tensiunea retelei, montajul trebuie realizat de o persoana autorizata sau competenta.
• Intrerupeti alimentarea inainte de realizarea sau modificarea conexiunilor.
• Protejati placa si senzorul impotriva condensului direct, stropirii si scurtcircuitelor.
