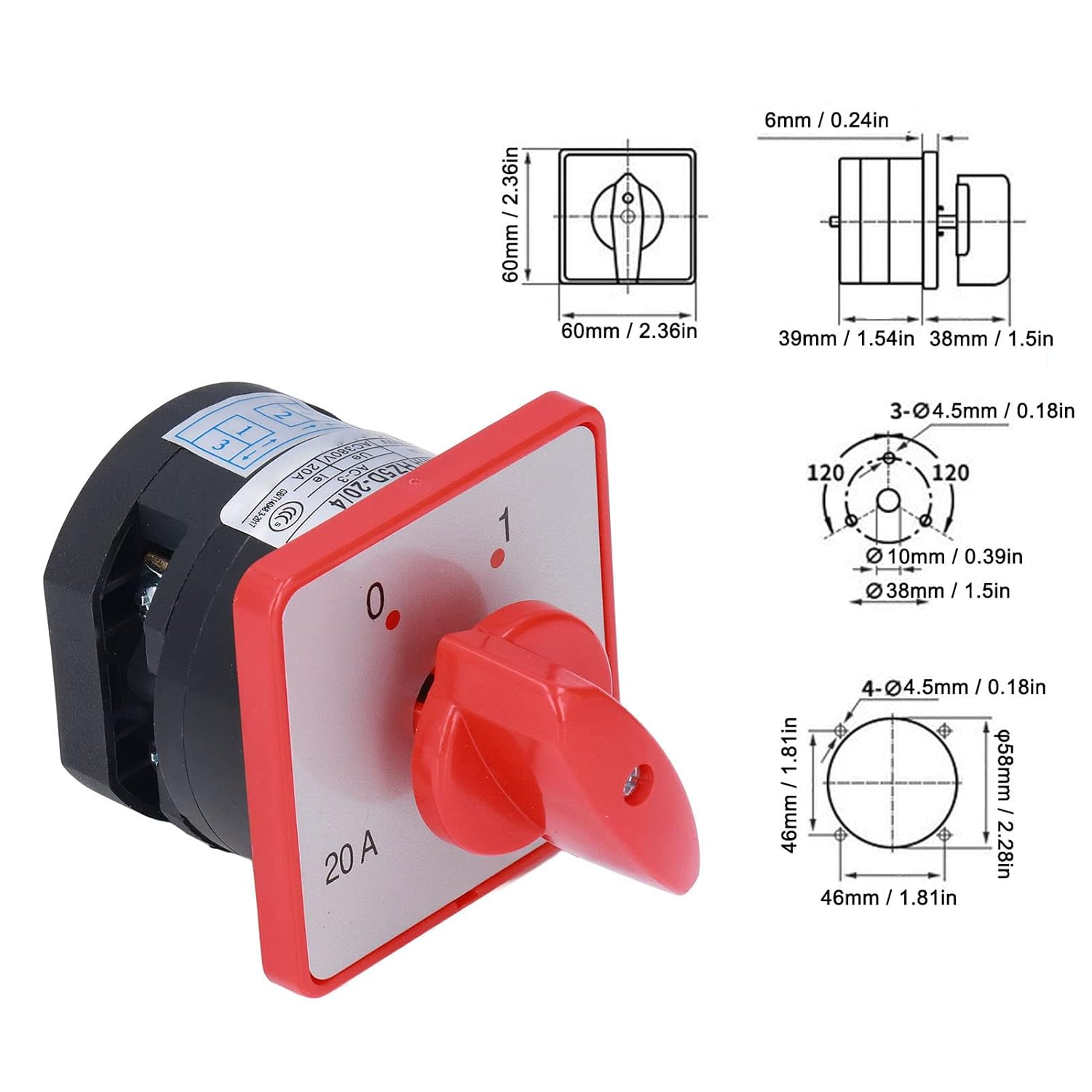

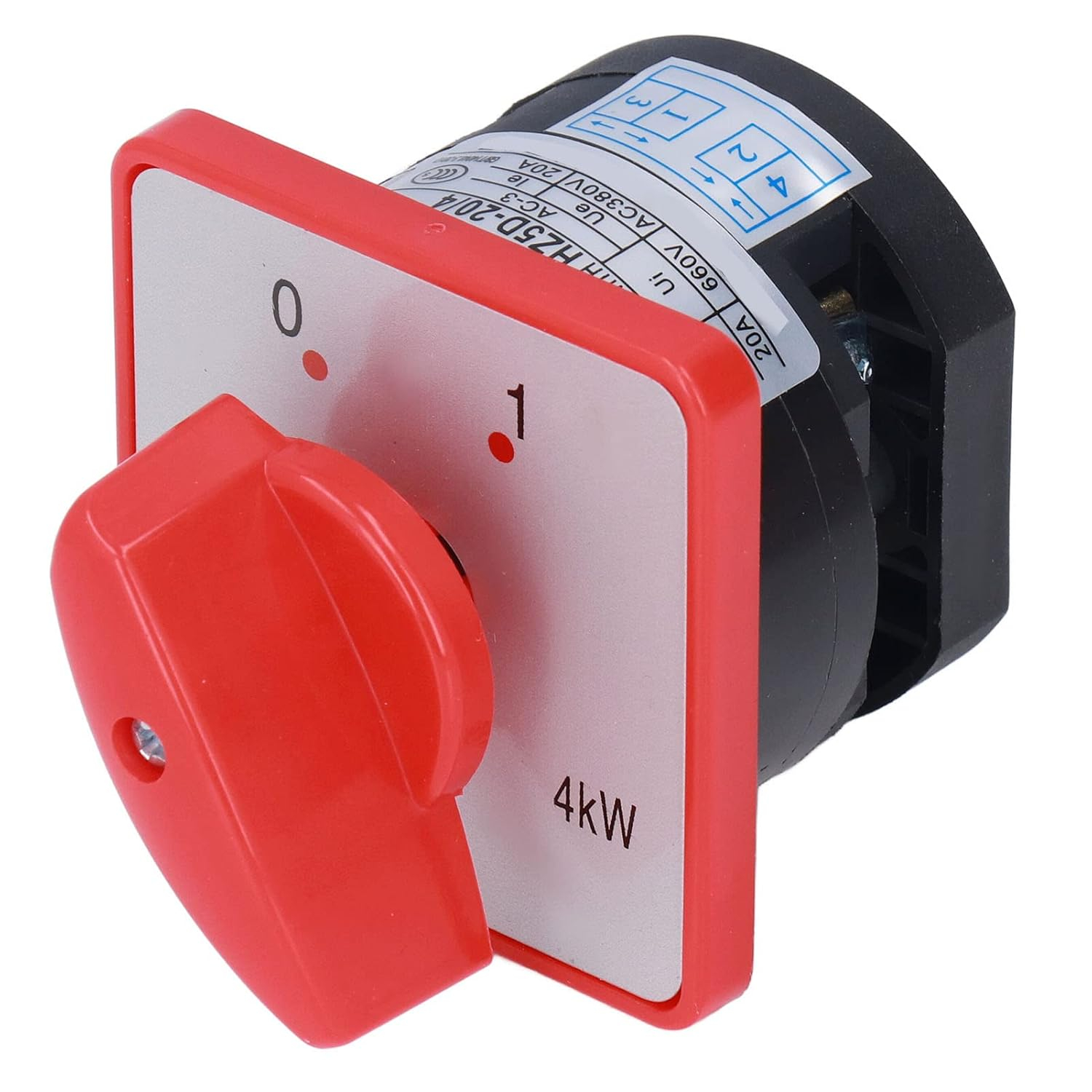

Comutatorul rotativ cu came HZ5D-20/4 L01 este utilizat pentru comanda circuitelor electrice in aplicatii industriale, panouri de comanda, motoare, pompe, utilaje si alte instalatii unde este necesara actionarea manuala prin maneta rotativa.

Varianta L01 este marcata frontal cu pozitiile 0-1, fiind potrivita pentru functii simple de oprit/pornit. Actionarea se face prin rotirea manetei in pozitia dorita, iar constructia cu came permite comutarea contactelor interne in functie de configuratia circuitului.

Produsul este destinat montajului in panouri sau carcase electrice si trebuie conectat conform schemei de lucru a aplicatiei. Este potrivit pentru circuite de comanda, alimentare si control, in limita valorilor inscriptionate pe produs.

Este recomandat pentru aplicatii precum motoare electrice, pompe, utilaje industriale, gater, freza, circular, linii de productie, masini de extrudare sau injectie si alte echipamente unde este necesara comanda manuala de tip pornit/oprit, cu respectarea valorilor nominale ale comutatorului.

Specificatii tehnice:

• Tip produs: comutator rotativ cu came
• Model: HZ5D-20/4 L01
• Pozitii comutare: 0-1
• Functie: pornit/oprit
• Curent nominal: 20A
• Putere nominala: 4kW
• Tensiune nominala: 440V
• Actionare: maneta rotativa
• Montaj: pe panou

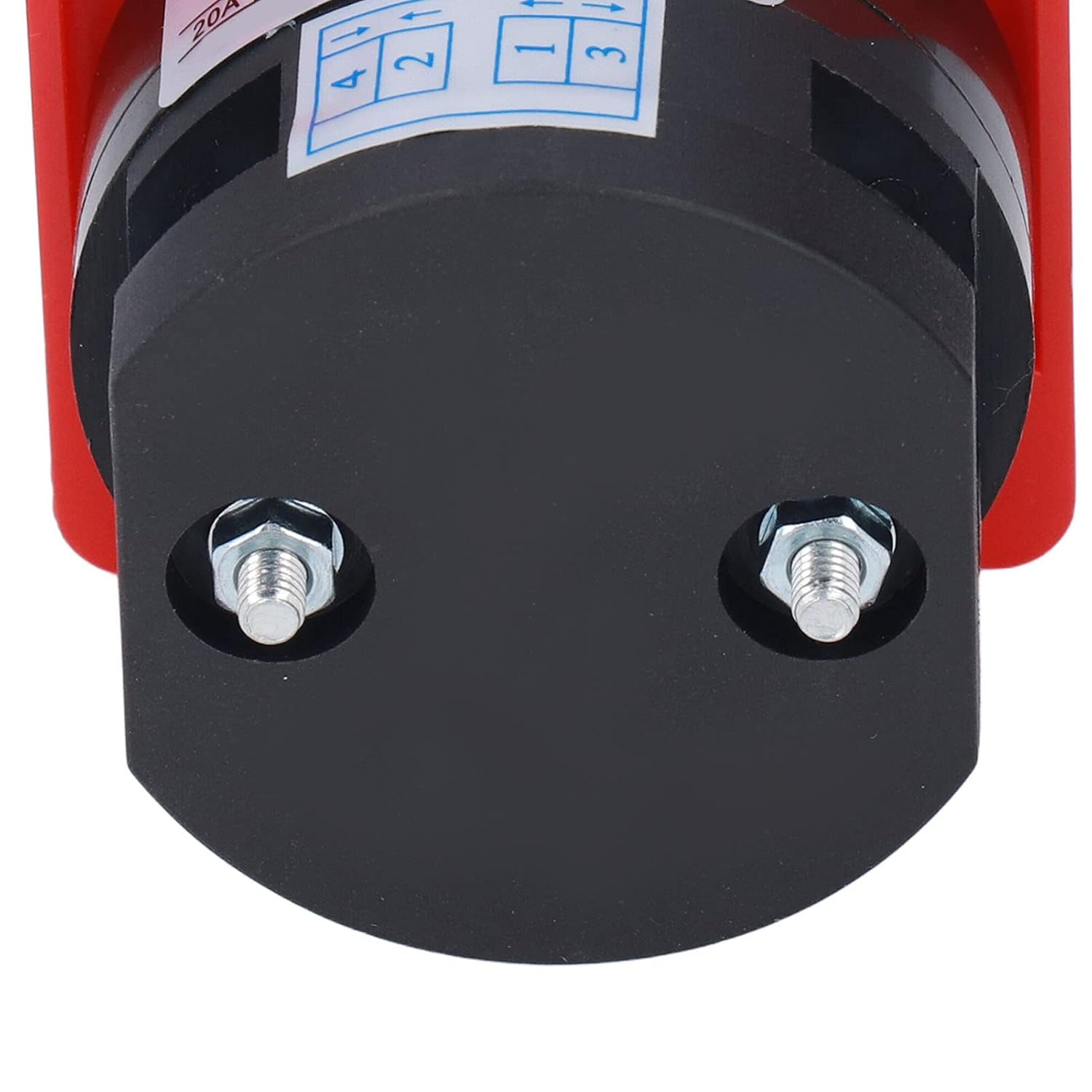

• Borne conectare: cleme cu surub
• Utilizare recomandata: panouri electrice, motoare, pompe, utilaje industriale, linii de productie, masini de extrudare sau injectie.

Instructiuni de montaj / utilizare:

• Opriti alimentarea electrica inainte de montaj, verificare sau interventii asupra circuitului.
• Verificati schema de conexiuni a comutatorului si compatibilitatea cu aplicatia inainte de instalare.
• Montati comutatorul intr-un panou sau intr-o carcasa potrivita pentru utilizare electrica.
• Conectati conductorii la bornele comutatorului si strangeti corect suruburile de fixare.
• Utilizati pozitia 0 pentru oprire si pozitia 1 pentru pornire, conform marcajului frontal.
• Nu depasiti valorile nominale de 20A, 440V si 4kW.
• Instalarea si punerea in functiune trebuie realizate de o persoana competenta sau autorizata.
• Nu utilizati comutatorul daca prezinta carcasa fisurata, borne slabite, contacte deteriorate sau urme de incalzire.
